【国家标准(GB)】 粒状分子筛粒度测定方法

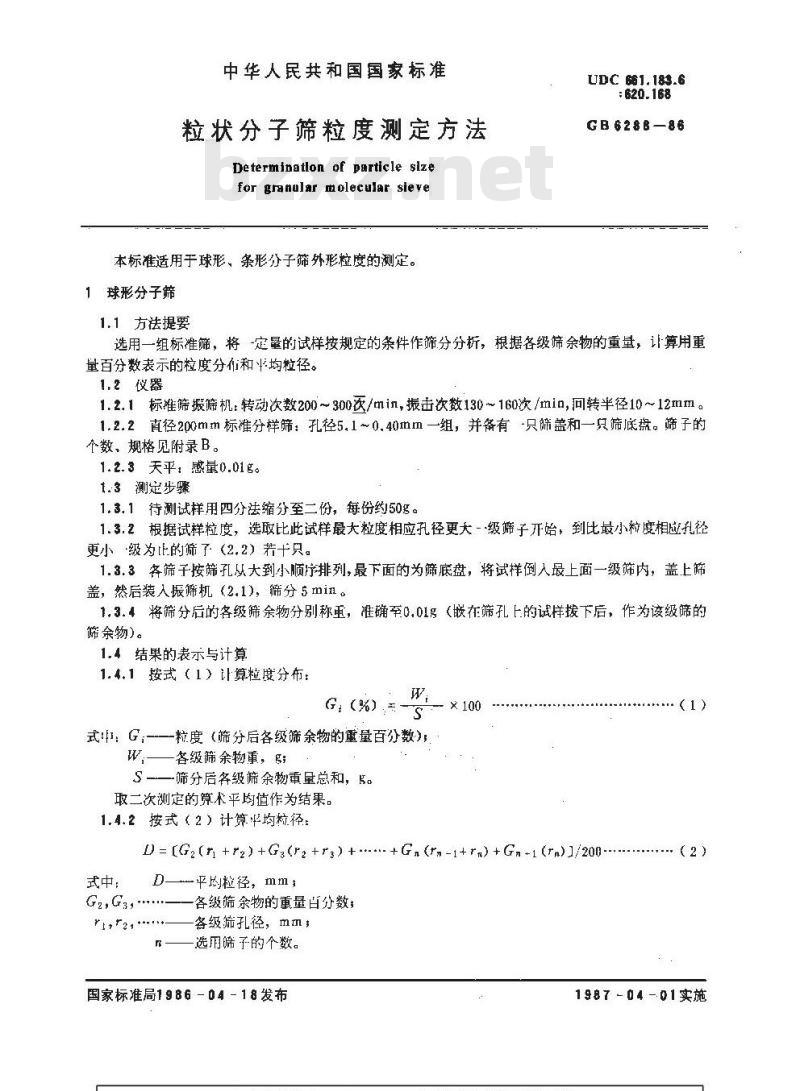

中华人民共和国国家标准
粒状分子筛粒度测定方法
Determinatlon of particle slzefor granular molecular sieve本标准适用于球形、条形分子筛外形粒度的测定。1球形分子筛
1.1方法提要
UDC 661.183.6
: 620.168
GB6286—86
选用一组标准筛，将定量的试样按规定的条件作筛分分析，根据各级筛余物的重量，计算用重量百分数表示的粒度分布和平均粒径。1.2仪器
1.2.1标准筛振筛机：转动次数200~300逐/min，振击次数130~160次/min，回转半径10~12mm。1.2.2直径200mm标准分样筛：孔径5.1~0.40mm一组，并备有只筛盖和一只筛底盘。筛子的个数、规格见附录B。
1.2.3天平，感量0.01g。
1.3测定步骤
1.3.1待测试样用四分法缩分至二份，每份约50g。1.3.2根据试样粒度，选取比此试样最大粒度相应孔径更大--级筛子开始，到比最小粒度相应孔径更小级为止的筛子（2.2）若十只。1.3.3各筛子按筛孔从大到小顺序排列，最下面的为筛底盘，将试样倒人最上面一级筛内，盖上筛盖，然后装入振筛机（2.1)，筛分5min。1.3.4将筛分后的各级筛余物分别称重，准确至0.01g（嵌在筛孔上的试样拨下后，作为该级筛的筛余物)。
1.4结果的表示与计算
1.4.1按式（1）计算粒度分布：W
G:(%)E
式:：G：——-粒度（筛分后各级筛余物的重量百分数)，W.
各级筛余物重，g；
S—筛分后各级筛余物重量总和，5。取二次测定的算术平哟值作为结果。1.4.2按式（2）计算平均粒径：X100
D =[G,(ri +r2)+G,(rg +r:) +.*-*.-+Gn(rn -1+rn) +Gn+1(rn)J/200--式中：
G2,G3,
D—平哟粒径，mm；bZxz.net
各级筛余物的重量百分数：
各级筛孔径，m切
选用筛子的个数。
国家标准局1986-04-18发布
（2）
1987 -04-01实施

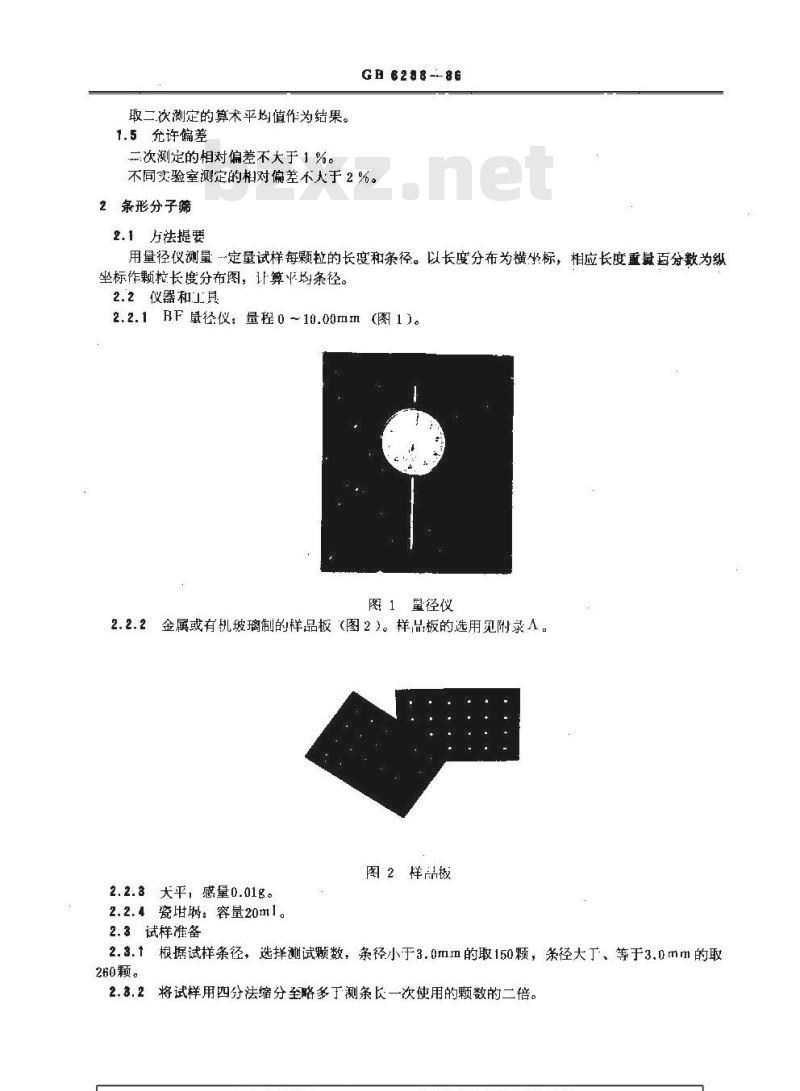

取二次测定的算术平均值作为结果。1.5允许偏差
三次测定的相对偏差不大于1%。GE6288--86
不同实验室测定的相对偏差不大于2%。2条形分子筛
2.1方法提要
用量径仪测量定量试样每颗粒的长度和条径。以长度分布为横坐标，相应长度鼠百分数为纵坐标作颗粒长度分布图，计算平均条径。2.2仪器和工具
2.2.1RF量径仪：量程0～10.00mm（图1)。图1
量径仪
2.2.2金属或有机玻璃制的样品板（图2）。样品板的选用见附录。图2样品板
2.2.3大平，感量0.01g。
2.2.4瓷蜗：容量20ml。
2.3试样准备
2.3.1根据试样条径，选择测试颗数，条径小于3.0mm的取150颗，条径大于、等于3.0mm的取260颗。
2.3.2将试样用四分法缩分至略多于测条长一次使用的颗数的二倍。2.4测定步骤
GB6288—86

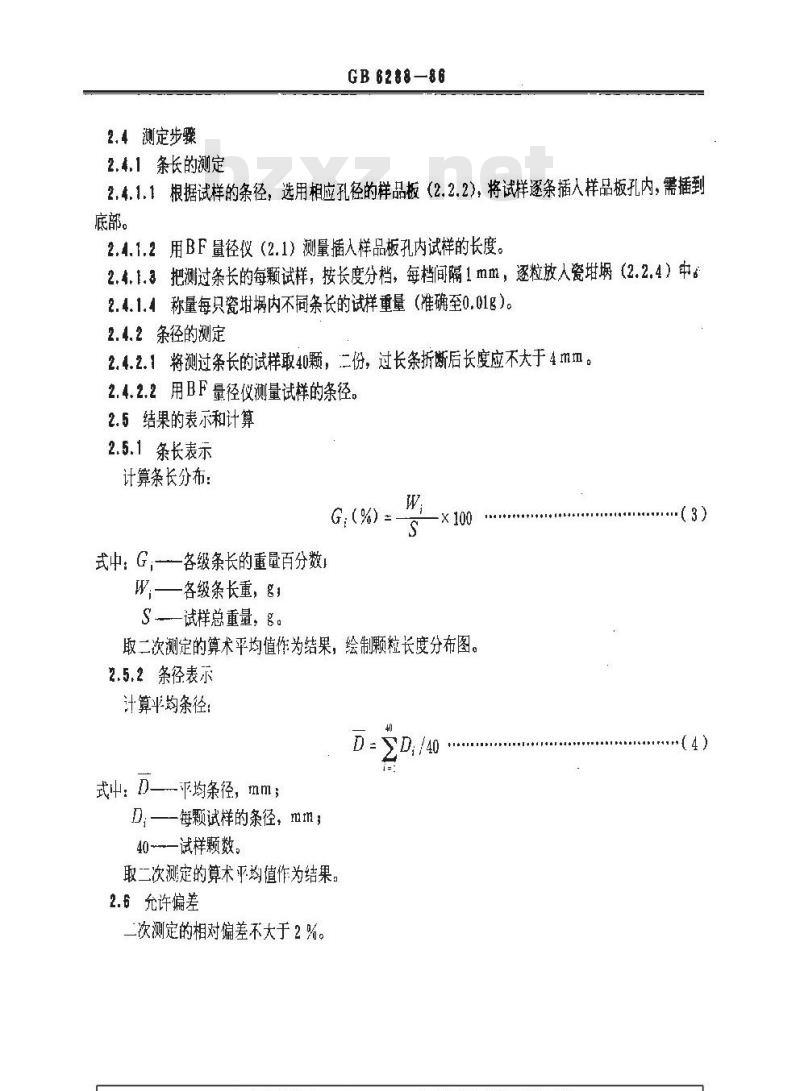

2.4,1条长的测定
2.4.1.1根据试样的条径，选用相应孔径的样品板（2.2.2)，将试样逐条插入样品板孔内，需插到底部。
2.4.1.2用BF量径仪（2.1）测量插入样品板孔内试样的长度2.4.1.3把测过条长的每颗试样，按长度分档，每档间隔1mm，逐粒放人瓷埚（2.2.4）中2.4.1.4称量每只瓷埚内不同条长的试样重量（准确至0.01g）。2.4.2条径的测定
2.4.2.1将测过条长的试样取40颗，二份，过长条折断后长度应不大于4m。2.4.2.2用BF量径仪测量试样的条径。2.5结果的表示和计算
2.5.1条长表示
计算条长分布：
式中：G—各级条长的重量百分数W—各级条长重，g，
S试样总重量，g。
取二次测定的算术平均值作为结果，绘制颗粒长度分布图。2.5.2条径表示
计算平均条径：
D-XD,/40
式中：D—平均条径，mm；
D;——每颗试样的条径，mm;
40-—试样颗数。
取二次测定的算术平均值作为结果：2.6允许偏差
二次测定的相对偏差不大于2%。(3)
GB6288—86

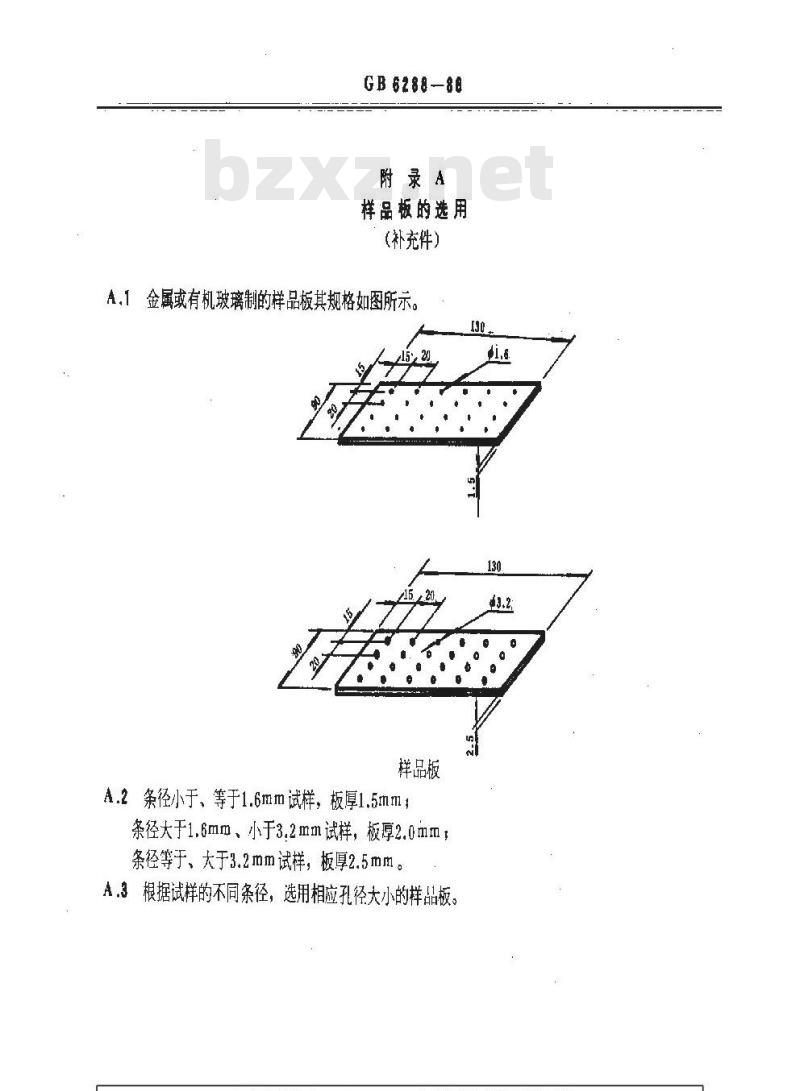

附录A
样品板的选用
（补充件）
A.1金属或有机玻璃制的样品板其规格如图所示。样品板
A.2条径小于，等于1.6mm试样，板厚1.5mm；条径大于1.6mm、小于3.2mm试样，板厚2.0mmz条径等于、大于3.2mm试样，板厚2.5mm，A.3根据试样的不同条径，选用相应孔径大小的样品板、130
GB6288-86

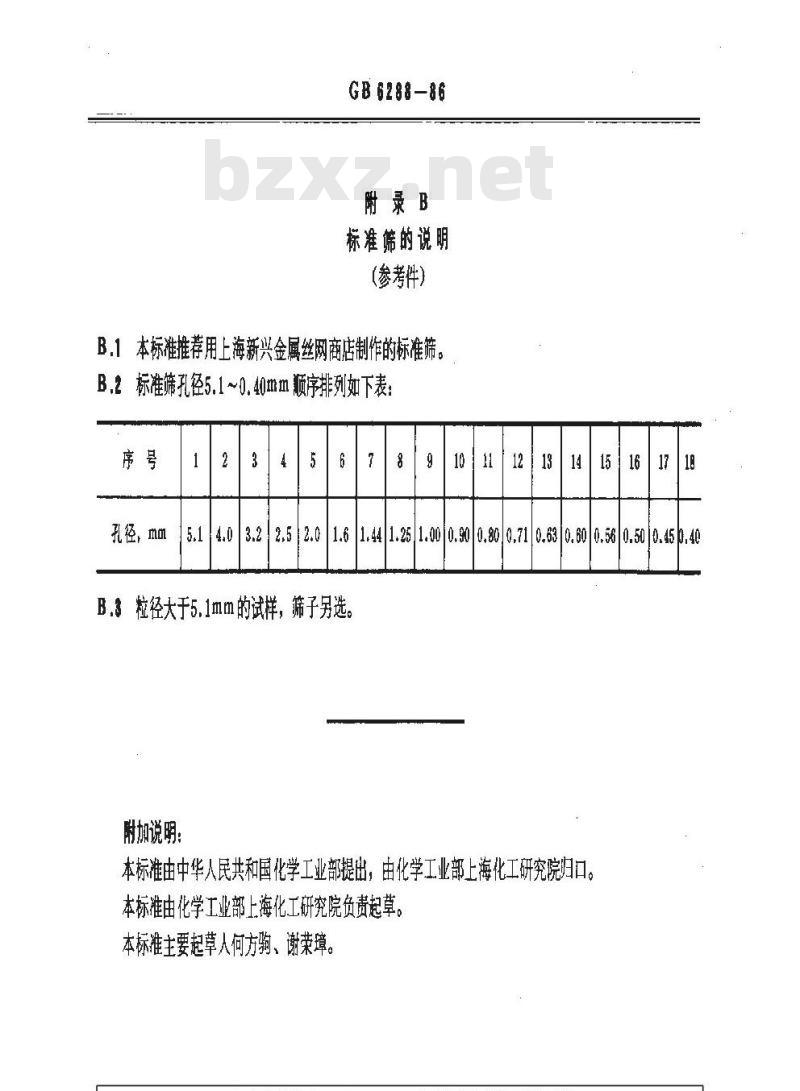

附录B
标准筛的说明
（参考件）
B.1 本标准推荐用上海新兴金属丝网商店制作的标准筛。B,2标准筛孔径5.1~0.40mm顺序排列如下表：席号
孔径、mm
15.14.03.22,52.0
1.61.441.251.000.900.800.710.630.600.560.500.45b.40B.3粒径大于5.1mm的试样，筛子另选附加说明：
本标准由中华人民共和国化学工业部提出，由化学工业部上海化工研究院归口。本标准由化学工业部上海化工研究院负责起草。本标准主要起草人何方驹、谢荣璋。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
