【国家标准(GB)】 分子筛堆积密度测定方法

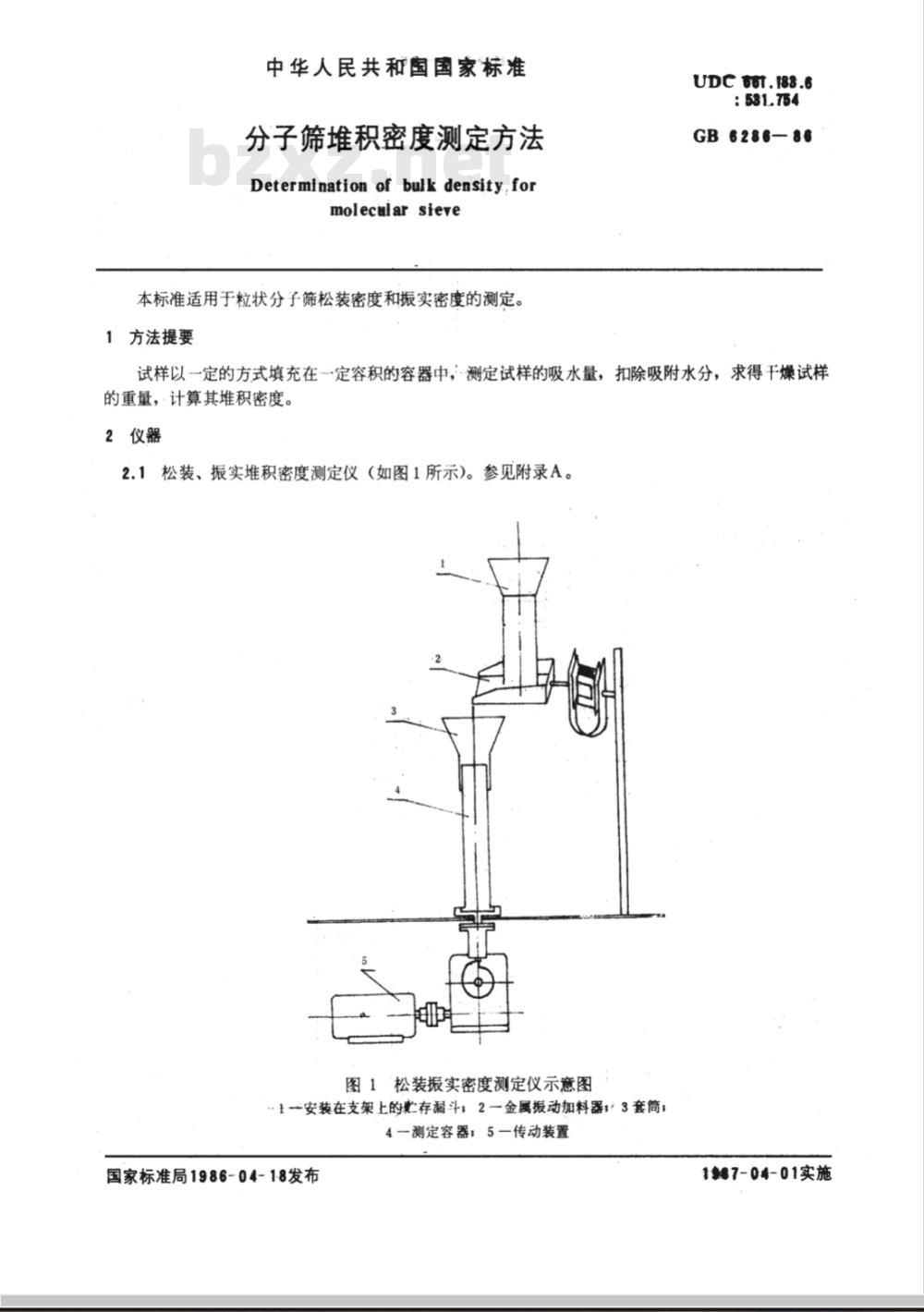

中华人民共和国国家标准
分子筛堆积密度测定方法
Determinationofbulkdensity,formolecaiarsieve
本标准适用于粒状分子筛松装密度和振实密度的测定。1方法提要
UDC 61.183.6
GB 6286-86
试样以一定的方式填充在一定容积的容器中，·测定试样的吸水量，扣除吸附水分，求得干燥试样的重量，计算其堆积密度。
2仪器
2.1松装、振实堆积密度测定仪（如图1所示)。参见附录A。图1松装振实密度测定仪示意图
·1→安装在支架上的存漏斗，2金属振动加料器，3套筒；4一测定容器；5一传动装置此内容来自标准下载网
国家标准局1986-04-18发布
1987-04-01实施
GB6286—86

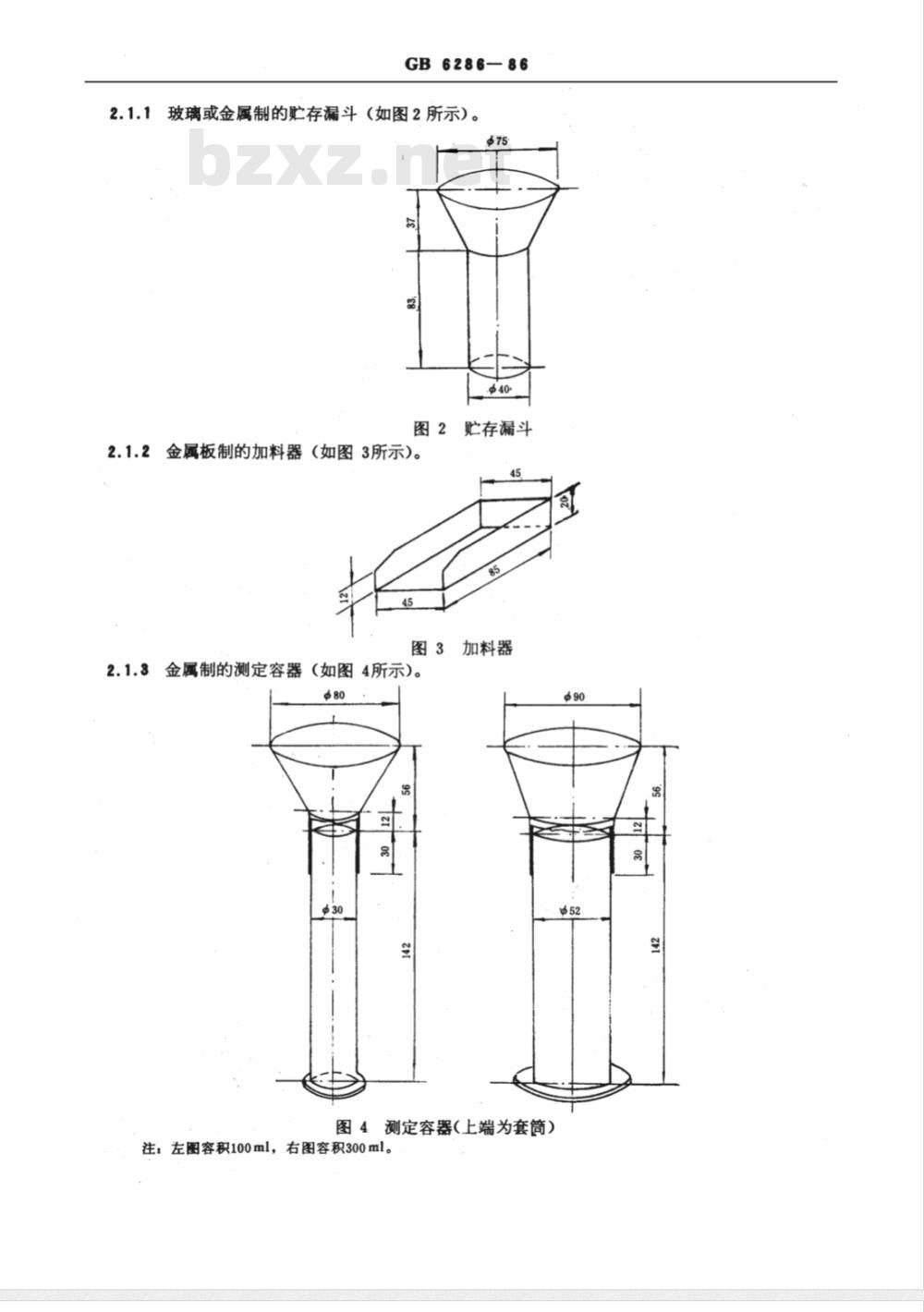

2.1.1玻璃或金属制的贮存漏斗（如图2所示）图2贮存漏斗
2.1.2金属板制的加料器（如图3所示）。图3加料器
2.1.3金属制的测定容器（如图4所示）。$80
图4测定容器（上端为套筒）
注：左图容积100ml，右图容积300ml。690
GB6286—86

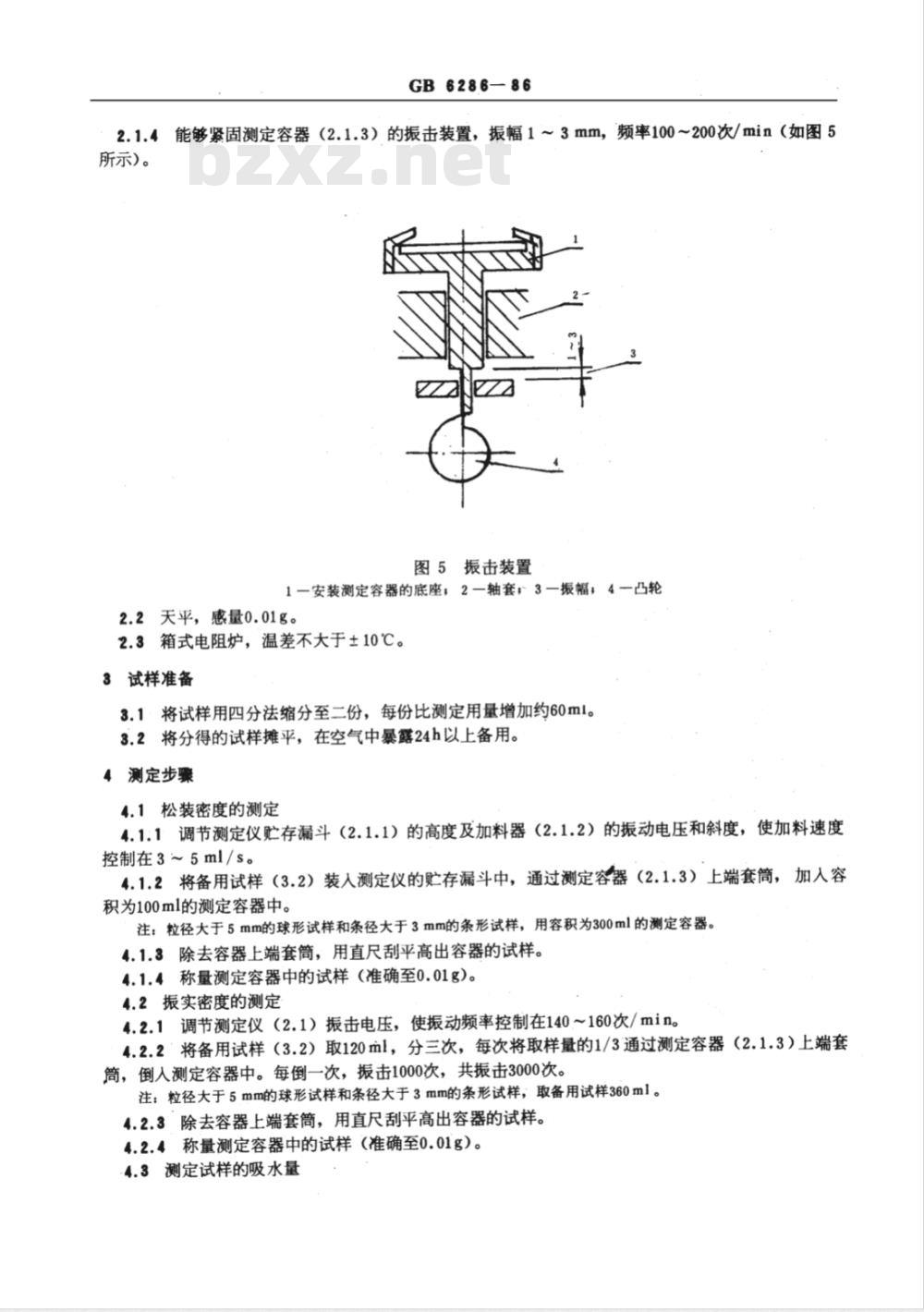

2.1.4能够紧固测定容器（2.1.3）的振击装置，振幅1~3mm，频率100~200次/min（如图5所示）。
图5振击装置
1-安装测定容器的底座；2一轴套；3一振幅；4-凸轮2.2天平，感量0.01g。
2.3箱式电阻炉，温差不大于±10℃。3试样准备
3.1·将试样用四分法缩分至二份，每份比测定用量增加约60ml。3.2将分得的试样摊平，在空气中暴露24h以上备用。4测定步骤
4.1松装密度的测定
4.1.1调节测定仪贮存漏斗（2.1.1）的高度及加料器（2.1.2）的振动电压和斜度，使加料速度控制在3～5ml/s。
4.1.2将备用试样（3.2）装入测定仪的贮存漏斗中，通过测定容器（2.1.3）上端套筒，加入容积为100ml的测定容器中。
注：粒径大于5mm的球形试样和条径大于3mm的条形试样，用容积为300ml的测定容器。4.1.3除去容器上端套筒，用直尺刮平高出容器的试样。4.1.4称量测定容器中的试样（准确至0.01g)。4.2振实密度的测定
4.2.1调节测定仪（2.1）振击电压，使振动频率控制在140~160次/min。4.2.2将备用试样（3.2）取120m1，分三次，每次将取样量的1/3通过测定容器（2.1.3）上端套筒，倒人测定容器中。每倒一次，振击1000次，共振击3000次。注：粒径大于5mm的球形试样和条径大于3mm的条形试样，取备用试样360ml。4.2.3除去容器上端套筒，用直尺刮平高出容器的试样。4.2.4称量测定容器中的试样（准确至0.01g）。4.3测定试样的吸水量
GB 6286-86

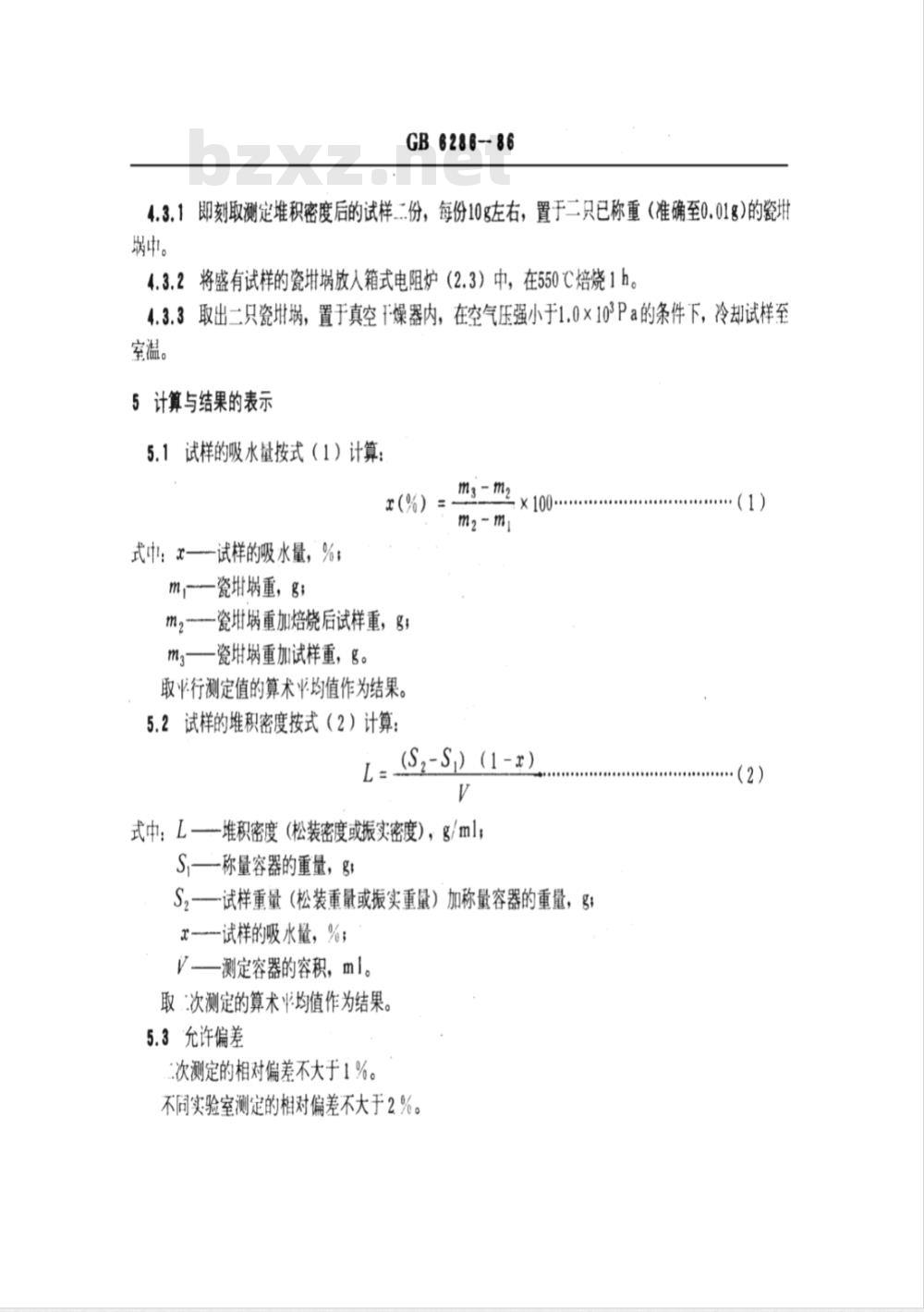

4.3.1即刻取测定堆积密度后的试样二份，每份10g左右，置于二只已称重（准确至0.01g）的瓷蜗中。
4.3.2将盛有试样的瓷放人箱式电阻炉（2.3）中，在550℃焙烧1h。4.3.3取出二只瓷埚，置于真空燥器内，在空气压强小于1.0×103Pa的条件下，冷却试样至室温。
5计算与结果的表示
5.1试样的吸水量按式（1）计算r(%) =
式中：x—试样的吸水量，%；
m,—瓷堵埚重，g；
m2--瓷重加焙烧后试样重，g;
m3——瓷重加试样重，g。
取行测定值的算术平均值作为结果。m3-m2
5.2试样的堆积密度按式（2）计算L= (S,-S) (1-2)
式中：L—堆积密度（松装密度或振实密度），g/ml；S,—称量容器的重量，g
S，—试样重量（松装重量或振实重量）加称量容器的重量，g；试样的吸水量，%；
V—测定容器的容积，ml。
取：次测定的算术平均值作为结果。5.3允许偏差
.次测定的相对偏差不大于1%。
不同实验室测定的相对偏差不大于2%。（1）
GB 6286+-86

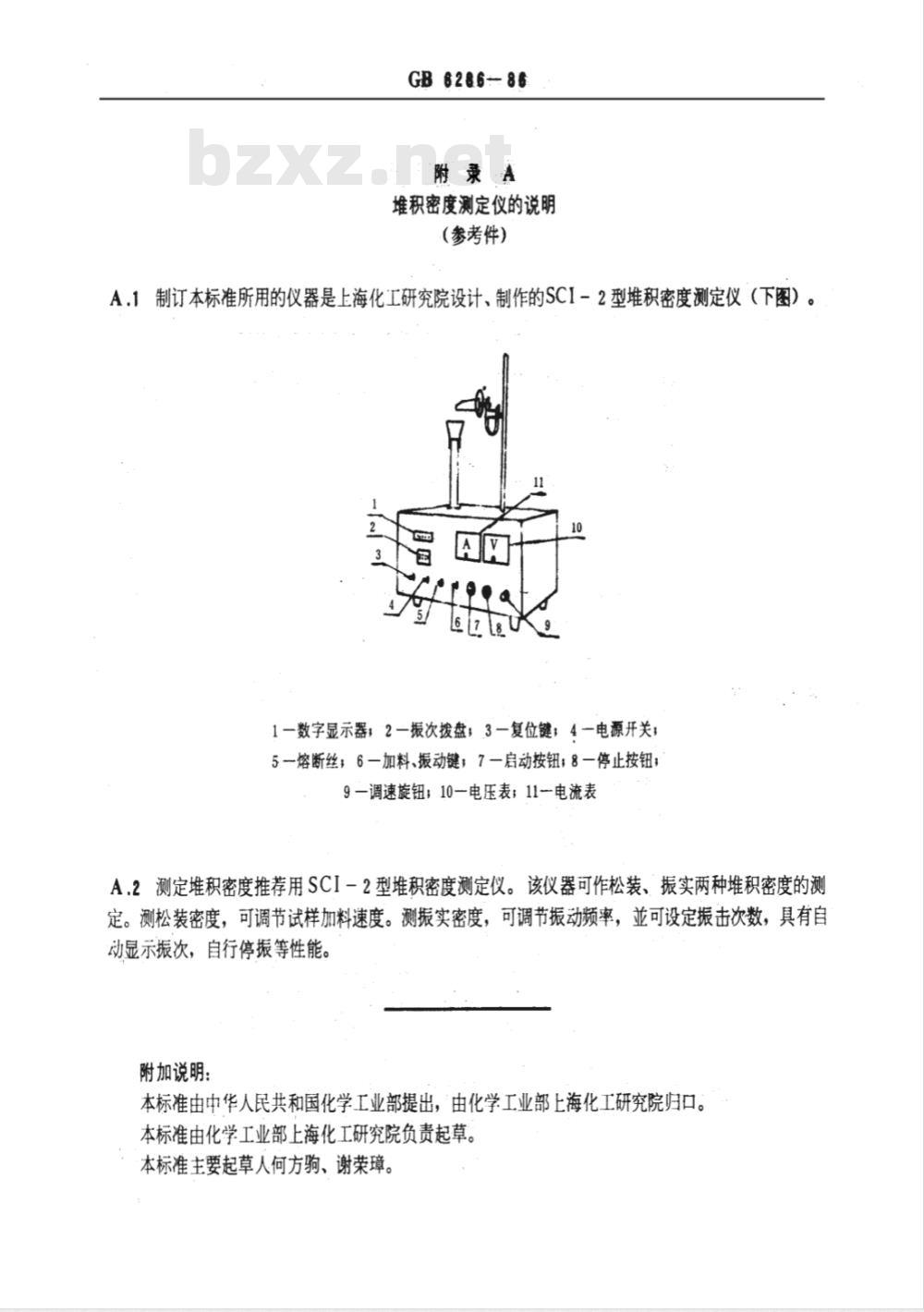

附录A
堆积密度测定仪的说明
（参考件）
A.1制订本标准所用的仪器是上海化工研究院设计、制作的SCI-.2型堆积密度测定仪（下图）。1一数字显示器，2一振次拨盘，3一复位键；4一电源开关5一熔断丝；6一加料、振动键；7一启动按钮；8一停止按钮9一调速旋钮；10一电压表；11一电流表A.2测定堆积密度推荐用SCI－2型堆积密度测定仪。该仪器可作松装、振实两种堆积密度的测定。测松装密度，可调节试样加料速度。测振实密度，可调节振动频率，亚可设定振击次数，具有自动显示振次，自行停振等性能。附加说明：
本标准由中华人民共和国化学工业部提出，由化学工业部上海化工研究院归口。本标准由化学工业部上海化工研究院负责起草。本标准主要起草人何方驹、谢荣璋。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
