【国家标准(GB)】 螺栓和螺钉用内六角花形

GB/T6188--2000

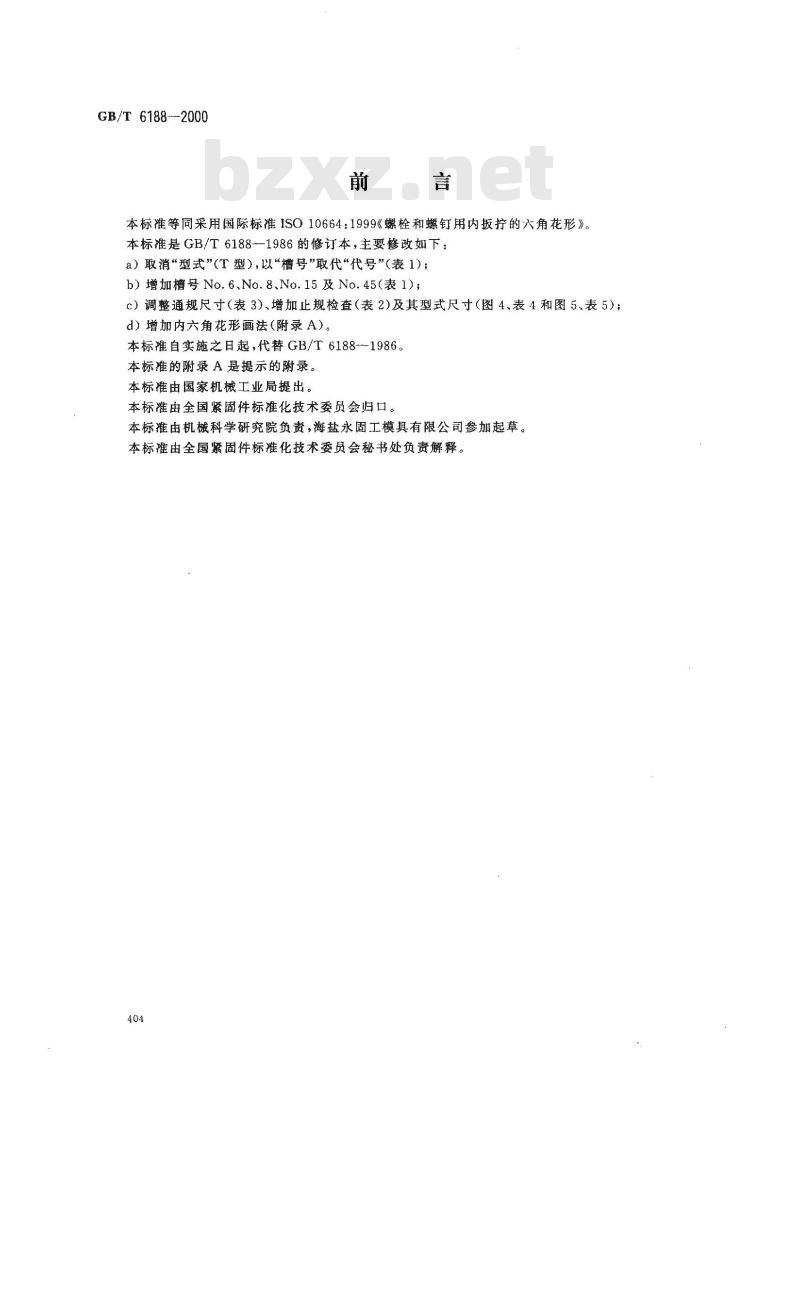

本标准等同采用国际标准ISO10664:1999《螺栓和螺钉用内扳拧的六角花形》。本标准是GB/T6188—1986的修订本，主要修改如下：a）取消“型式\(T型)，以“槽号\取代\代号”（表1)；b）增加槽号No.6.No.8、No.15及No.45(表1);c）调整通规尺寸（表3）、增加止规检查（表2及其型式尺寸（图4、表4和图5、表5）；d）增加内六角花形画法（附录A）。本标准自实施之日起，代替GB/T6188-1986本标准的附录 A 是提示的附录。本标准由国家机械工业局提出。本标准由全国紧固件标推化技术委员会归口。本标准由机械科学研究院负责，海盐永固工模具有限公司参加起草。本标准由全国紧固件标准化技术委员会秘书处负责解释。404
GB/T6188--2000

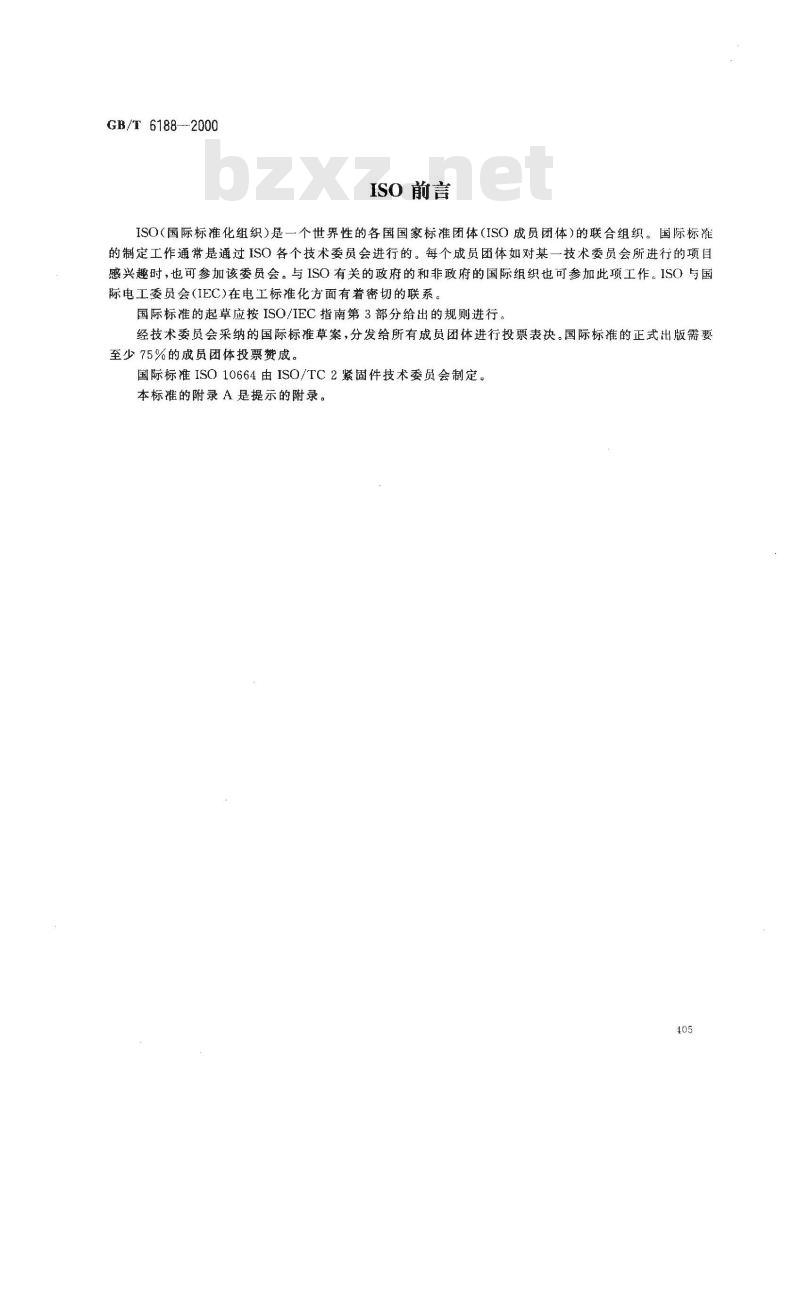

ISO前言
ISO(国际标准化组织）是一个世界性的各国国家标准团体（ISO成员团体）的联合组织。国际标准的制定工作通常是通过ISO各个技术委员会进行的。每个成员团体如对某一技术委员会所进行的项目感兴趣时，也可参加该委员会。与ISO有关的政府的和非政府的国际组织也可参加此项工作。ISO与国际电工委员会（IEC)在电工标准化方面有着密切的联系。国际标准的起草应按ISO/IEC指南第3部分给出的规则进行。经技术委员会采纳的国际标准草案，分发给所有成员团体进行投票表决。国际标准的正式出版需要至少75%的成员团体投票赞成。
国际标准ISO10664由ISO/TC2紧固件技术委员会制定。本标准的附录A是提示的附录。

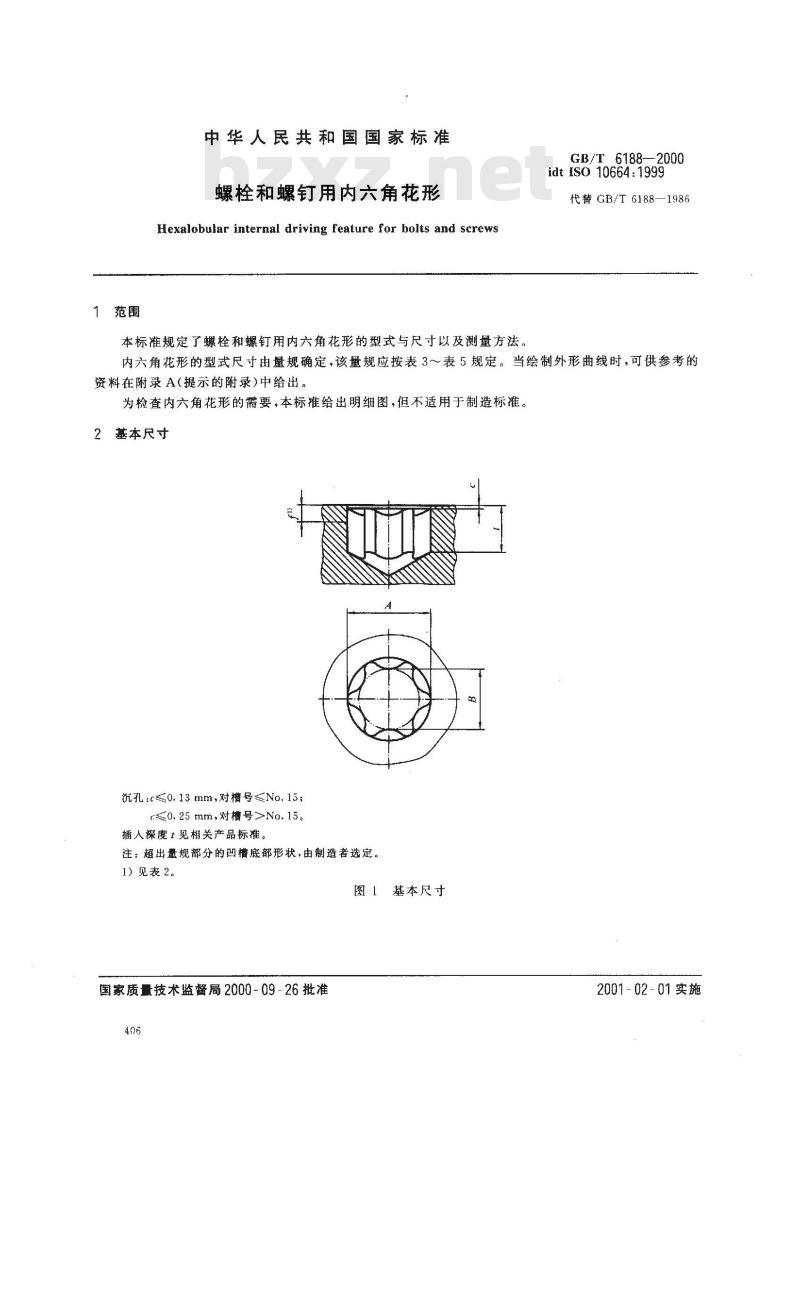

中华人民共和国国家标准
螺栓和螺钉用内六角花形
Hexalobular internal driving feature for bolts and screwsGB/T6188—2000
idt IS0 10664:1999
代替GB/T 6188—1986
本标准规定了螺栓和螺钉用内六角花形的型式与尺寸以及测量方法。内六角花形的型式尺寸由量规确定，该量规应按表3～表5规定。当绘制外形曲线时，可供参考的资料在附录A（提示的附录)中给出。为检查内六角花形的需要，本标准给出明细图，但不适用于制造标准。2基本尺寸
沉孔：c≤0.13mm，对槽号≤No.15；≤0.25mm，对槽号>No.15。
插人深度t见相关产品标准
注：超出量规部分的凹槽底部形状，由制造者选定。1）见表2。
图1基本尺寸
国家质量技术监督局2000-09-26批准406
2001-02-01实施
GB/T6188—2000

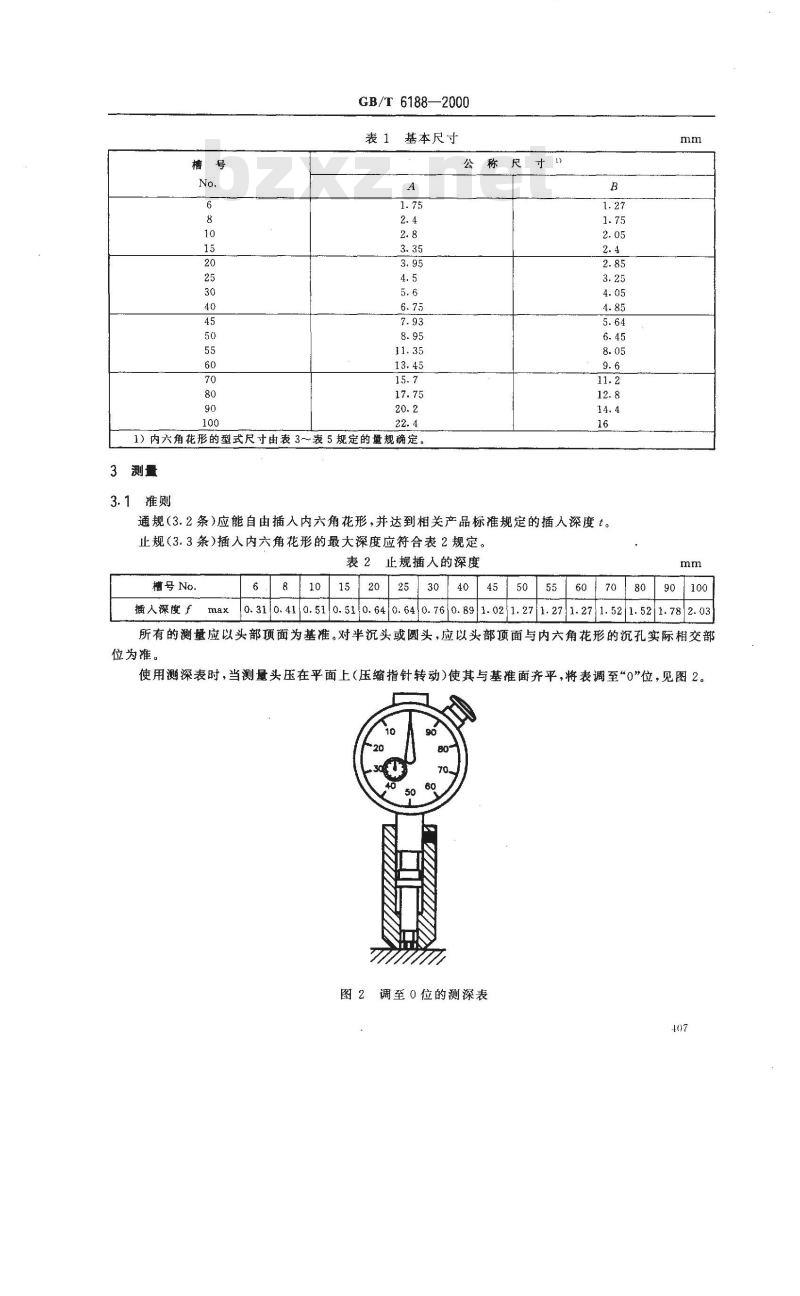

表1基本尺寸
1）内六角花形的型式尺寸由表3～表5规定的量规确定。3测量
3.1准则
通规（3.2条）应能自由插人内六角花形，并达到相关产品标准规定的插人深度t。止规（3.3条）插入内六角花形的最大深度应符合表2规定。表2止规插人的深度
槽号No.
插入深度于
[0.310.410.510.51|0. 640. 640. 760. 891. 021.27|1.27|1.27|1, 521. 521.78|2. 03所有的测量应以头部项面为基准。对半沉头或圆头，应以头部顶面与内六角花形的沉孔实际相交部位为准。
使用测深表时，当测量头压在平面上（压缩指针转动)使其与基准面齐平，将表调至“0\位，见图2。图2调至0位的测深表

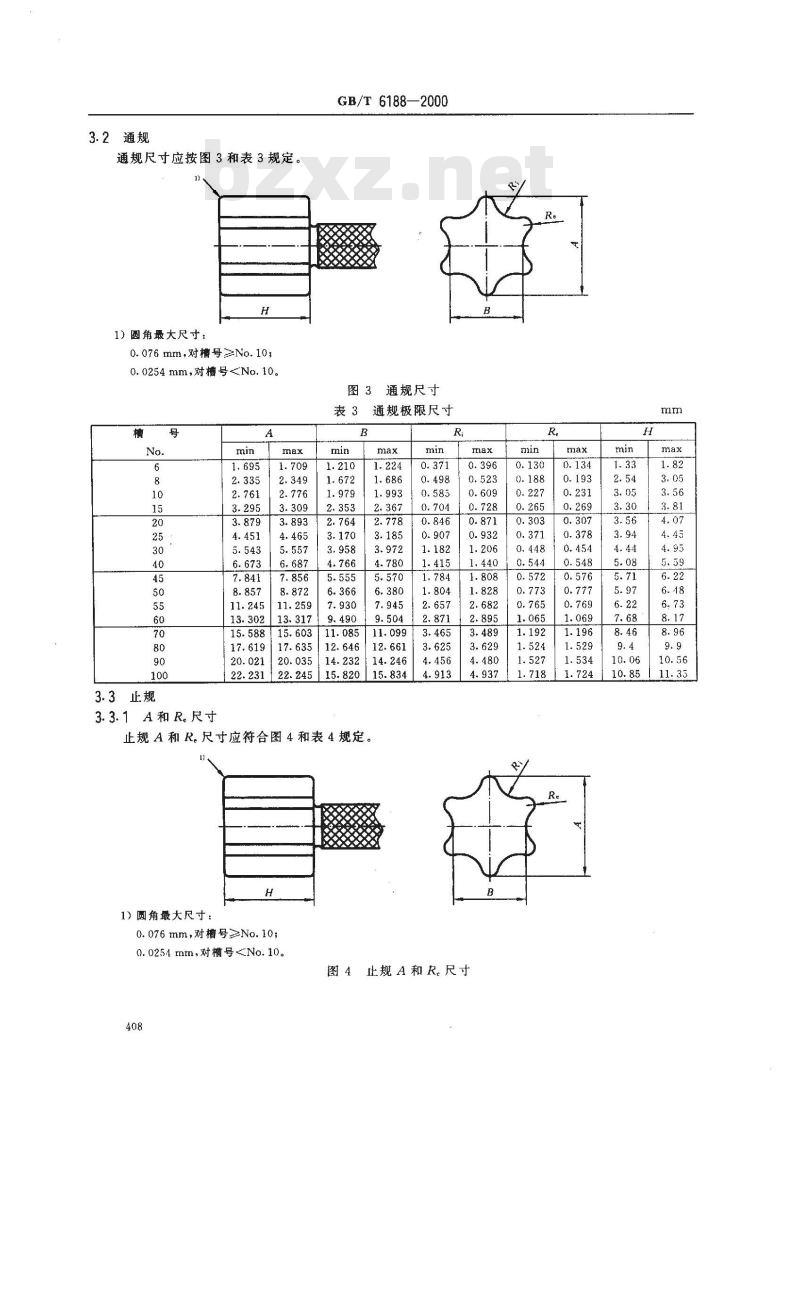

3.2通规
通规尺寸应按图3和表3规定。
1）圆角最大尺寸
0.076 mm,对槽号≥No.10;
0.0254mm，对槽号3.3止规
3.3.1A和R。尺寸
GB/T 6188—2000
图3通规尺寸
通规极限尺寸
止规A和R。尺寸应符合图4和表4规定。1）圆角最大尺寸：
0.076 mm,对槽号≥No.10;
0. 0254 mm,对槽号图4止规A和R。尺寸
2B尺寸
GB/T 6188--2000
表4止规A和R。极限尺寸
圆柱止规直径B尺寸应符合图5和表5规定。min
图 5 测量圆柱范围
符合表5规定直径的圆柱止规，插人内六角花形的深度应按表2规定。max
4标记
GB/T 6188—2000
表5圆柱止规直径尺寸
圆柱止规直径BwwW.bzxz.Net
示例：槽号No.20的内六角花形的标记：内六角花形GB/T6188
GB/T6188--2000
附录A
（提示的附录）
内六角花形的画法
图A1给出的尺寸关系，仅为便于绘制扳拧部分，如当采用CAD辅助设计时使用。60
1）圆周与凹槽轮娜于1、2和3点相切。图A1内六角花形画法
