GB/T 6189-1986 紧固件用六角花形 E型 GB/T6189-1986

标准内容

部分标准内容：

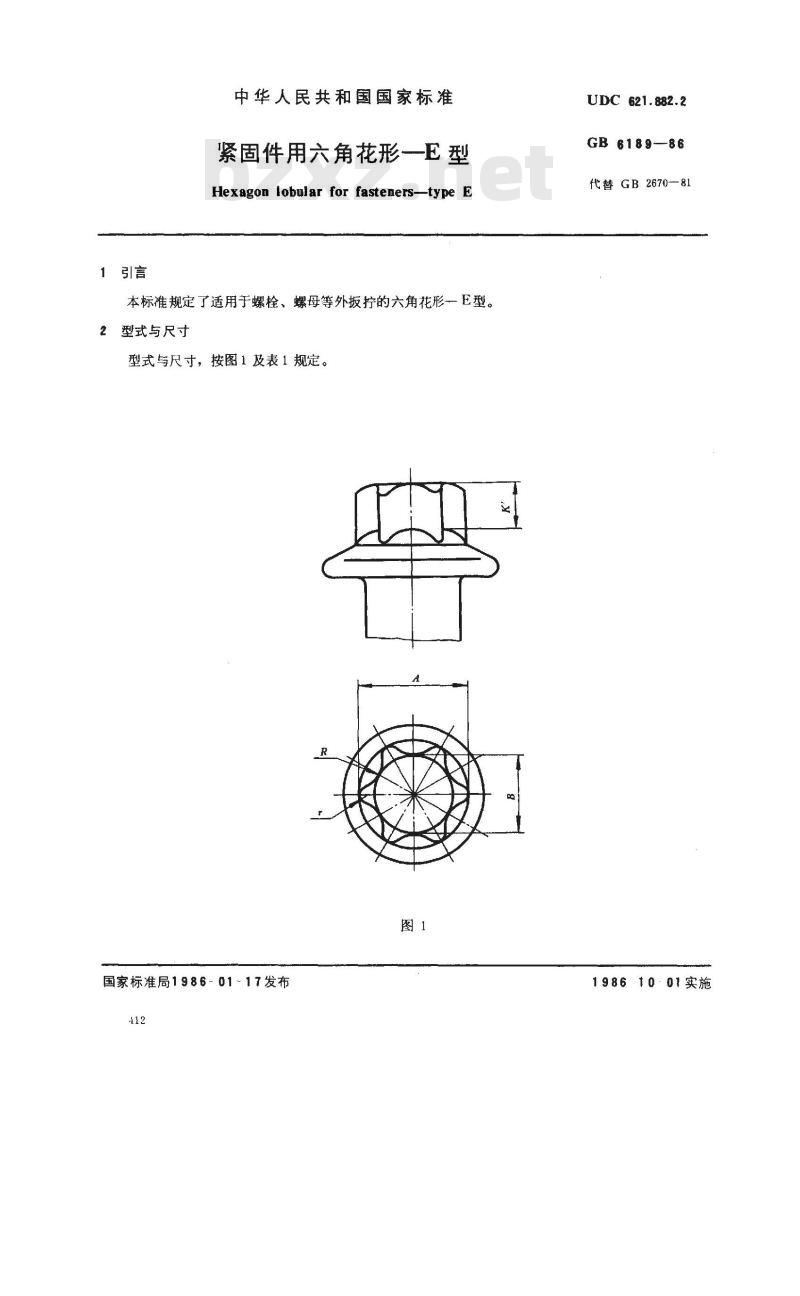

中华人民共和国国家标准
紧固件用六角花形一E型

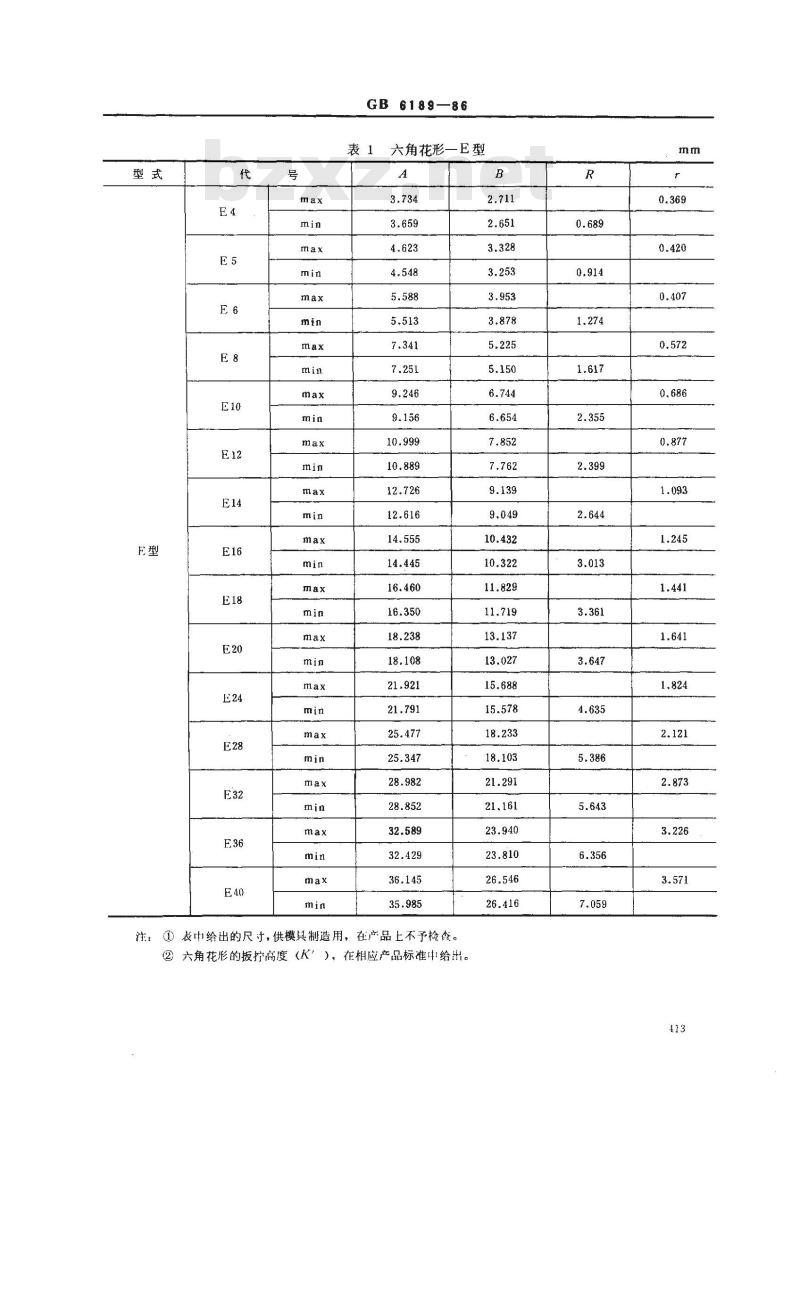

Hexagon lobular for fasteners-type E本标准规定了适用于螺栓、螺母等外扳拧的六角花形一E型。型式与尺寸
型式与尺寸，按图1及表1规定。图1
国家标准局1986-01~17发布
UDC 621.882.2
GB 6189-86
代替GB2670—81
198610·01实施
GB6189—86Www.bzxZ.net
六角花形—E型
①表中给出的尺寸，供模具制造用，在产品上不予检查。注
②六角花形的扳拧高度（K’），在相应产品标准中给出。B
3检查方法
GB 6189—86

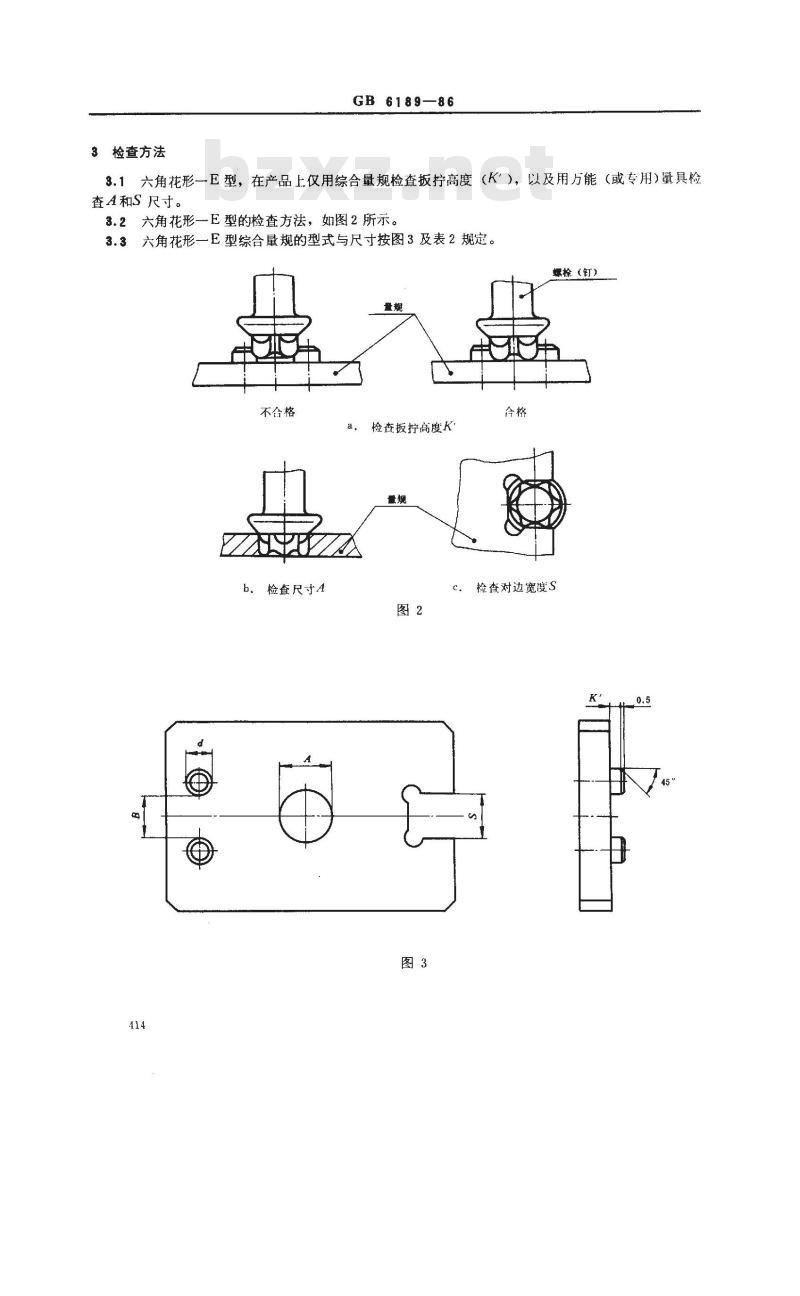

3.1六角花形一E型，在产品上仅用综合量规检查扳拧高度（K），以及用能（或专用）量具检查A和S尺寸。
3.2六角花形一E型的检查方法，如图2所示。3.3六角花形一E型综合量规的型式与尺寸按图3及表2规定。螺栓（钉）
不合格
b。检查尺寸A
检查扳拧高度K
检查对边宽度S
618986

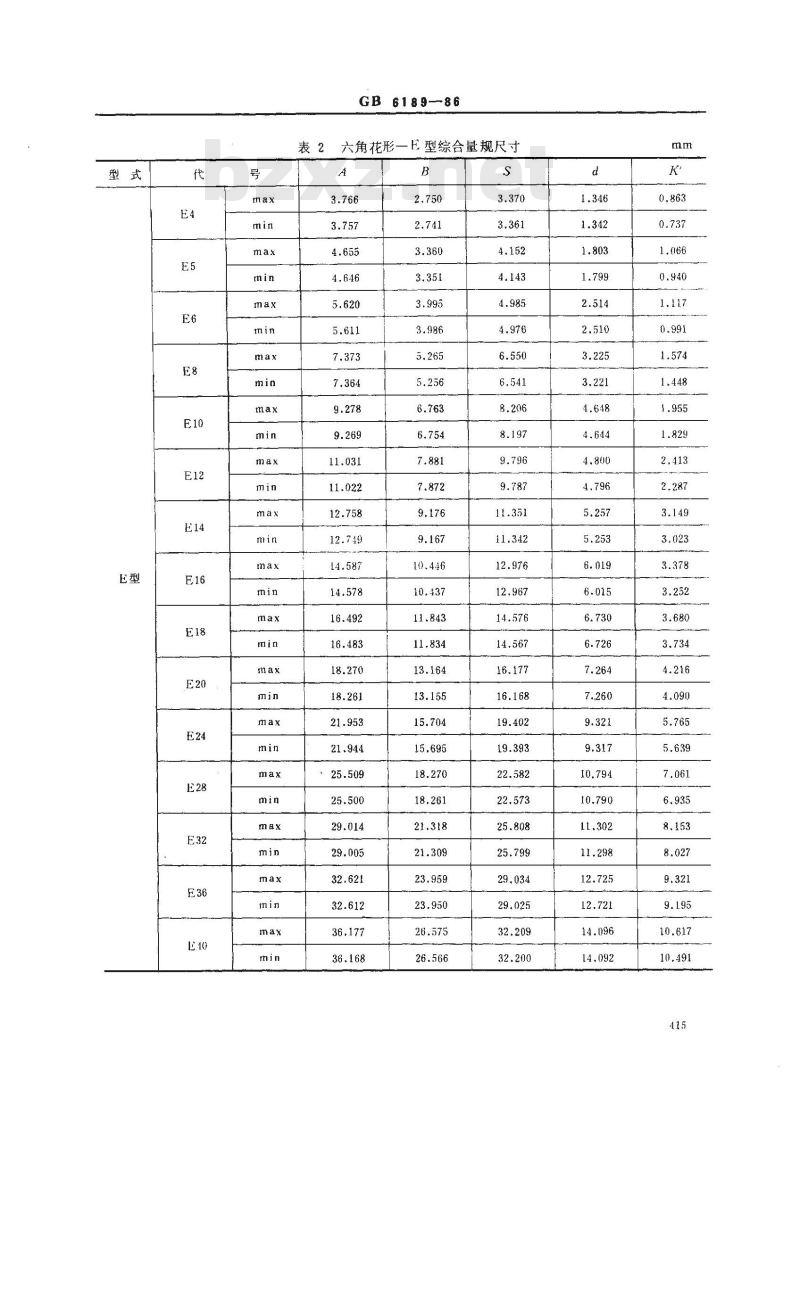

：六角花形一E型综合量规尺寸
：25.509
4旋具截面
618986

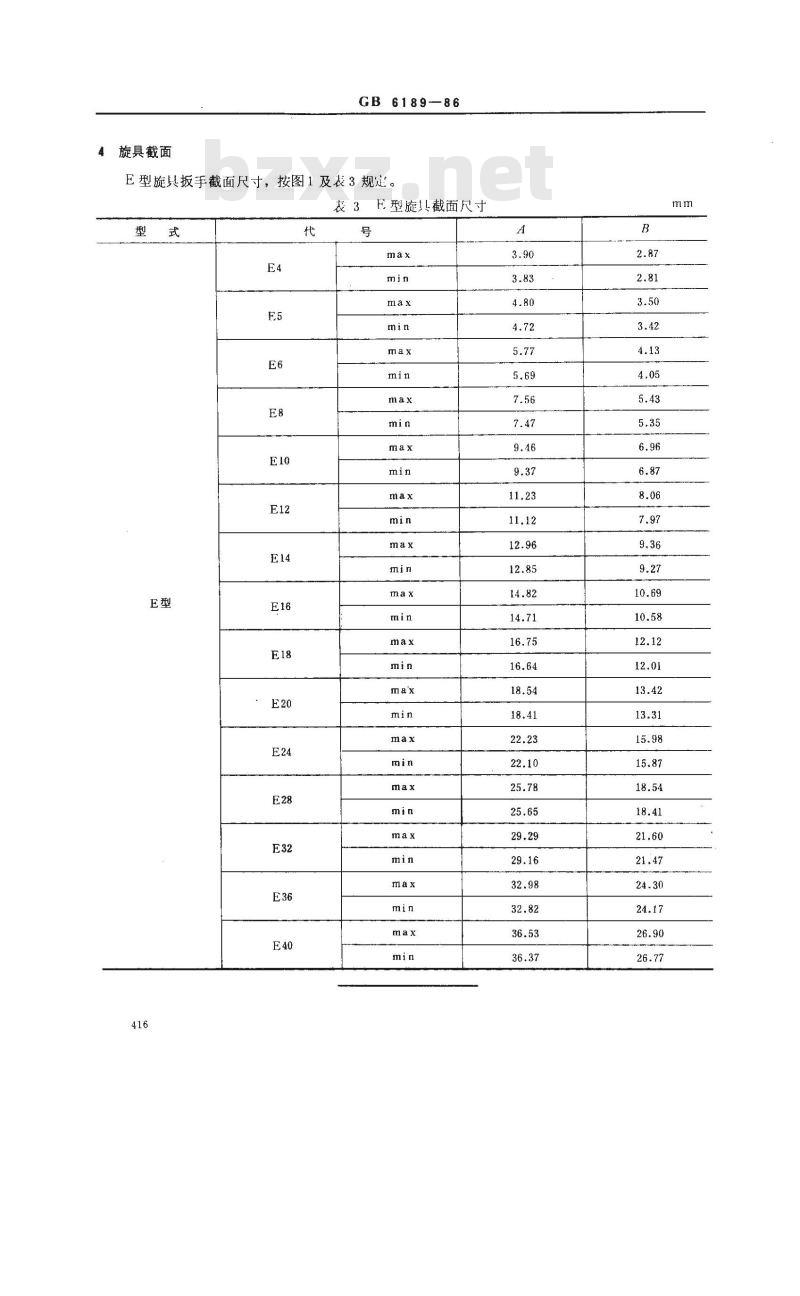

E型旋具扳手截面尺寸，按图1及表3规定。表3E型旋具截面尺寸
GB6189-86
附加说明：
本标准由中华人民共和国机械工业部提出，由机械工业部标准化研究所归口。本标准由机械工业部标准化研究所负责，上海标准件技术研究所、上海标准件四厂、上海标准件五厂参加起草。
