【国家标准(GB)】 2型全金属六角锁紧螺母

GB/T6185.1—2000

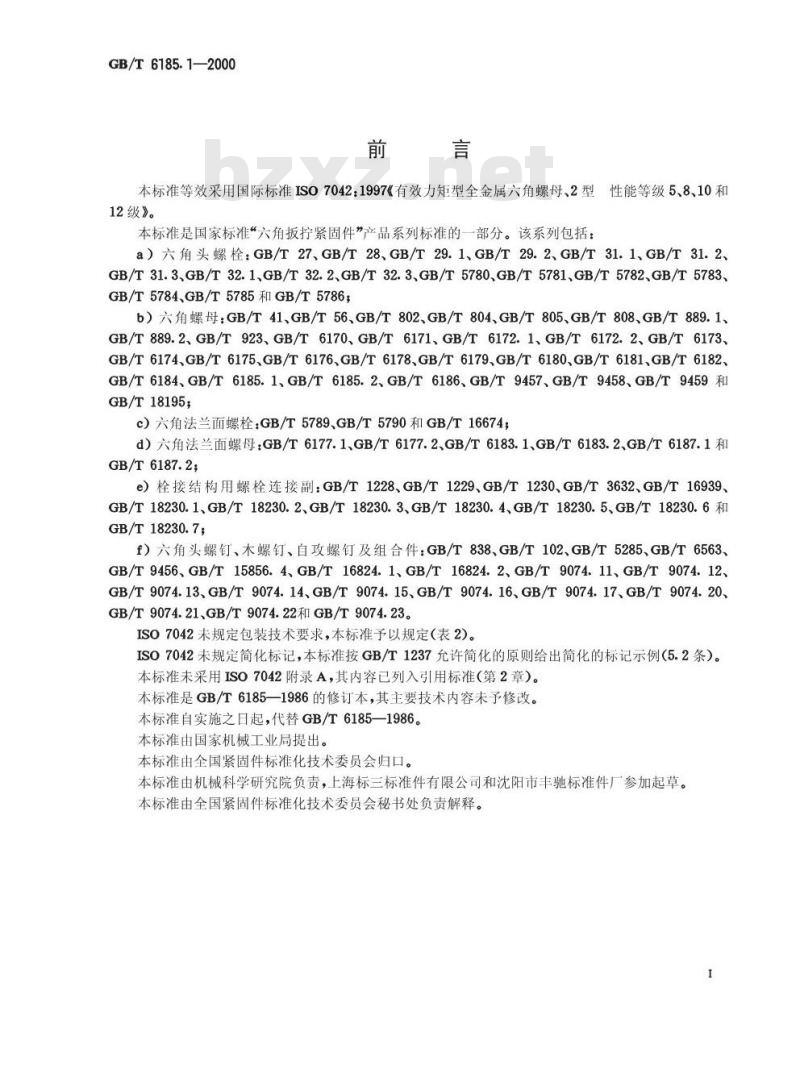

本标准等效采用国际标准ISO7042：1997《有效力矩型全金属六角螺母、2型性能等级5、8、10和12级》。
本标准是国家标准“六角扳拧紧固件”产品系列标准的一部分。该系列包括：a）六角头螺栓GB/T27、GB/T28、GB/T29.1、GB/T29.2、GB/T31.1、GB/T31.2、GB/T31.3、GB/T32.1、GB/T32.2、GB/T32.3、GB/T5780、GB/T5781、GB/T5782、GB/T5783、GB/T5784GB/T5785和GB/T5786；b）六角螺母：GB/T41、GB/T56、GB/T802、GB/T804.GB/T805、GB/T808、GB/T889.1、GB/T889.2、GB/T923、GB/T6170、GB/T6171、GB/T6172.1、GB/T6172.2、GB/T6173、GB/T6174GB/T6175.GB/T6176.GB/T6178、GB/T6179,GB/T6180、GB/T6181、GB/T6182、GB/T6184、GB/T6185.1、GB/T6185.2、GB/T6186、GB/T9457、GB/T9458、GB/T9459和GB/T18195
c）六角法兰面螺栓：GB/T5789、GB/T5790和GB/T16674；d）六角法兰面螺母：GB/T6177.1、GB/T6177.2、GB/T6183.1、GB/T6183.2、GB/T6187.1和GB/T6187.2;
e）栓接结构用螺栓连接副：GB/T1228、GB/T1229、GB/T1230、GB/T3632、GB/T16939、GB/T18230.1、GB/T18230.2、GB/T18230.3、GB/T18230.4、GB/T18230.5,GB/T18230.6和GB/T18230.7;
f）六角头螺钉、木螺钉、自攻螺钉及组合件：GB/T838、GB/T102、GB/T5285、GB/T6563、GB/T9456、GB/T15856.4、GB/T16824.1、GB/T16824.2、GB/T9074.11、GB/T9074.12、GB/T9074.13、GB/T9074.14、GB/T9074.15、GB/T9074.16、GB/T9074.17、GB/T9074.20、GB/T9074.21,GB/T9074.22和GB/T9074.23ISO7042未规定包装技术要求，本标准予以规定（表2）。ISO7042未规定简化标记，本标准按GB/T1237允许简化的原则给出简化的标记示例（5.2条）。本标准未采用ISO7042附录A，其内容已列入引用标准（第2章）。本标准是GB/T6185—1986的修订本，其主要技术内容未予修改。本标准自实施之日起，代替GB/T6185—1986。本标准由国家机械工业局提出。本标准由全国紧固件标准化技术委员会归口。本标准由机械科学研究院负责，上海标三标准件有限公司和沈阳市丰驰标准件厂参加起草。本标准由全国紧固件标准化技术委员会秘书处负责解释。1
GB/T6185.1—2000

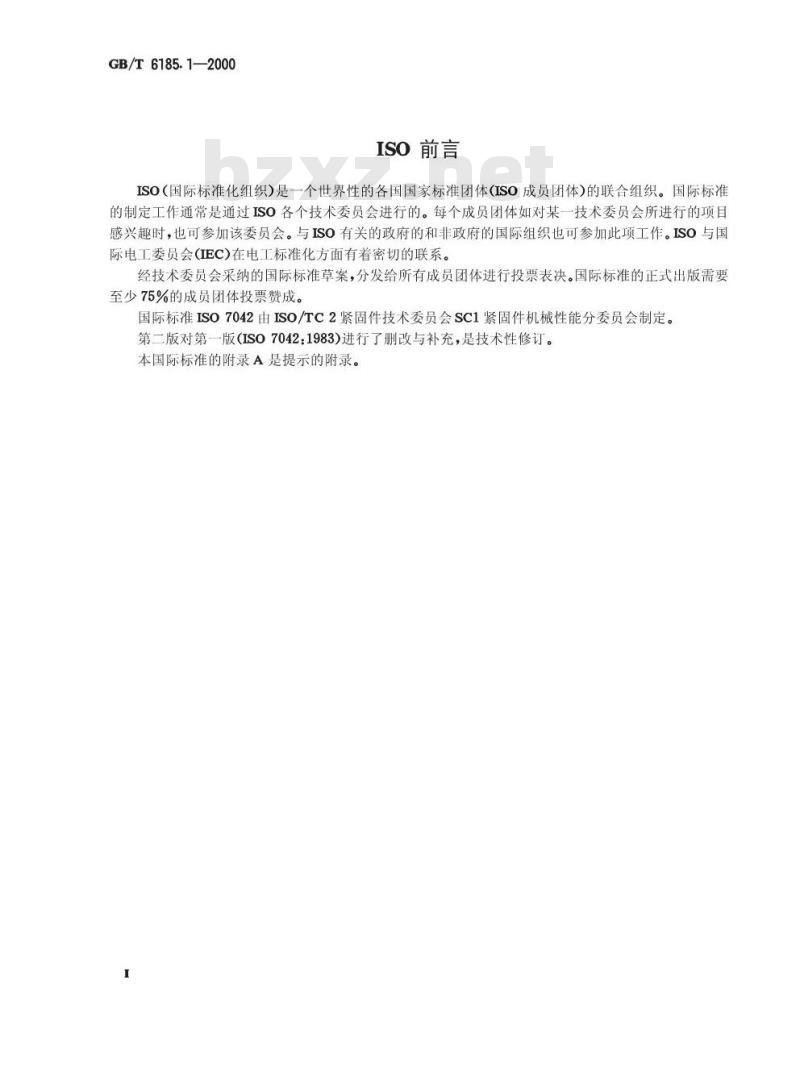

ISO前言
ISO（国际标准化组织）是一个世界性的各国国家标准团体（ISO成员团体）的联合组织。国际标准的制定工作通常是通过ISO各个技术委员会进行的。每个成员团体如对某一技术委员会所进行的项目感兴趣时，也可参加该委员会。与ISO有关的政府的和非政府的国际组织也可参加此项工作。ISO与国际电工委员会(IEC)在电工标准化方面有着密切的联系。经技术委员会采纳的国际标准草案，分发给所有成员团体进行投票表决。国际标准的正式出版需要至少75%的成员团体投票赞成。
国际标准ISO7042由ISO/TC2紧固件技术委员会SC1紧固件机械性能分委员会制定。第二版对第一版(ISO7042：1983)进行了删改与补充，是技术性修订。本国际标准的附录A是提示的附录。I
1范围

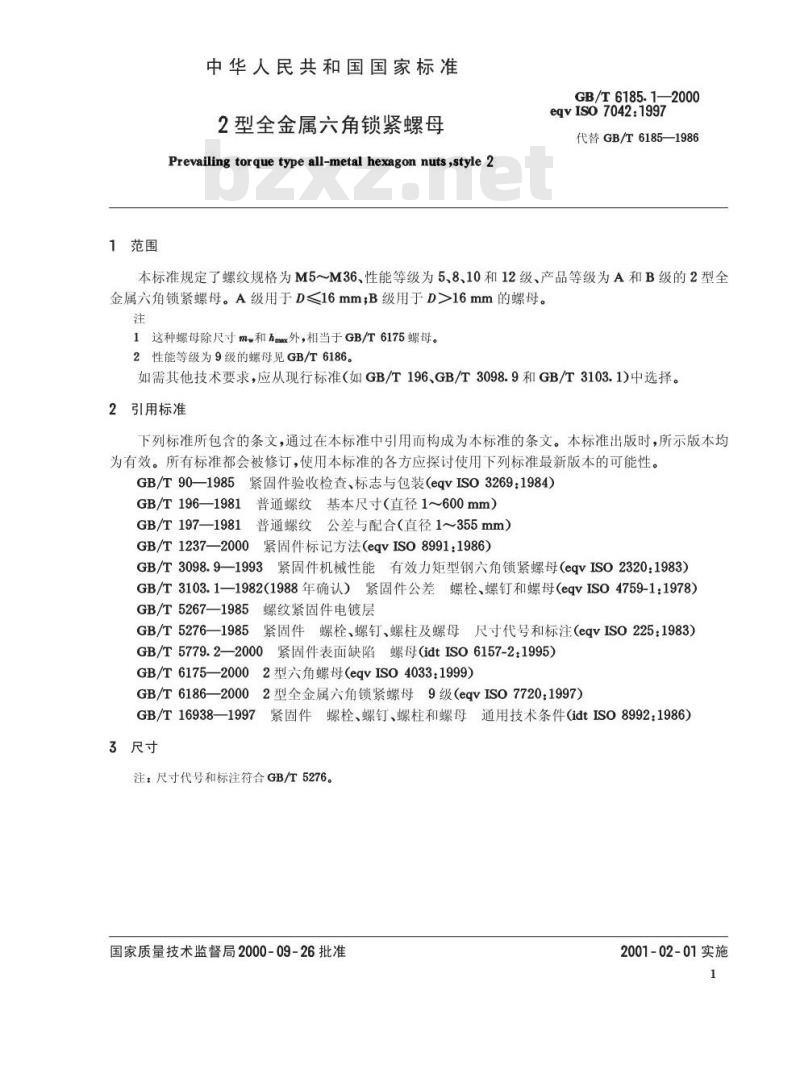

中华人民共和国国家标准
2型全金属六角锁紧螺母
Prevailing torque type all-metal hexagon nuts,style2GB/T6185.1—2000
eqvIso7042:1997
代替GB/T6185—1986
本标准规定了螺纹规格为M5~M36、性能等级为5、8、10和12级、产品等级为A和B级的2型全金属六角锁紧螺母。A级用于D<16mm；B级用于D>16mm的螺母。注
1这种螺母除尺寸m和hmx外，相当于GB/T6175螺母。2性能等级为9级的螺母见GB/T6186。如需其他技术要求，应从现行标准（如GB/T196、GB/T3098.9和GB/T3103.1)中选择。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T90—1985紧固件验收检查、标志与包装（eqvISO3269：1984）GB/T196—1981普通螺纹基本尺寸（直径1～600mm）GB/T197—1981普通螺纹公差与配合（直径1~355mm）GB/T1237—2000紧固件标记方法（eqvISO8991：1986）GB/T3098.9—1993紧固件机械性能有效力矩型钢六角锁紧螺母（eqvISO2320.1983)GB/T3103.1—1982(1988年确认）紧固件公差螺栓、螺钉和螺母（eqvISO4759-1：1978）GB/T5267—1985螺纹紧固件电镀层GB/T5276—1985紧固件螺栓、螺钉、螺柱及螺母：尺寸代号和标注（eqvISO225：1983）GB/T5779.2—2000紧固件表面缺陷螺母（idtISO6157-21995）GB/T6175—20002型六角螺母（eqvIS04033：1999）GB/T6186—20002型全金属六角锁紧螺母9级（eqvISO7720：1997）GB/T16938—1997紧固件螺栓、螺钉、螺柱和螺母通用技术条件（idtISO8992：1986)3尺寸
注：尺寸代号和标注符合GB/T5276。国家质量技术监督局2000-09-26批准2001-02-01实施
1）有效力矩部分，形状任选。
螺纹规格D
GB/T6185.1—2000
1.5°~30)9
90---120°

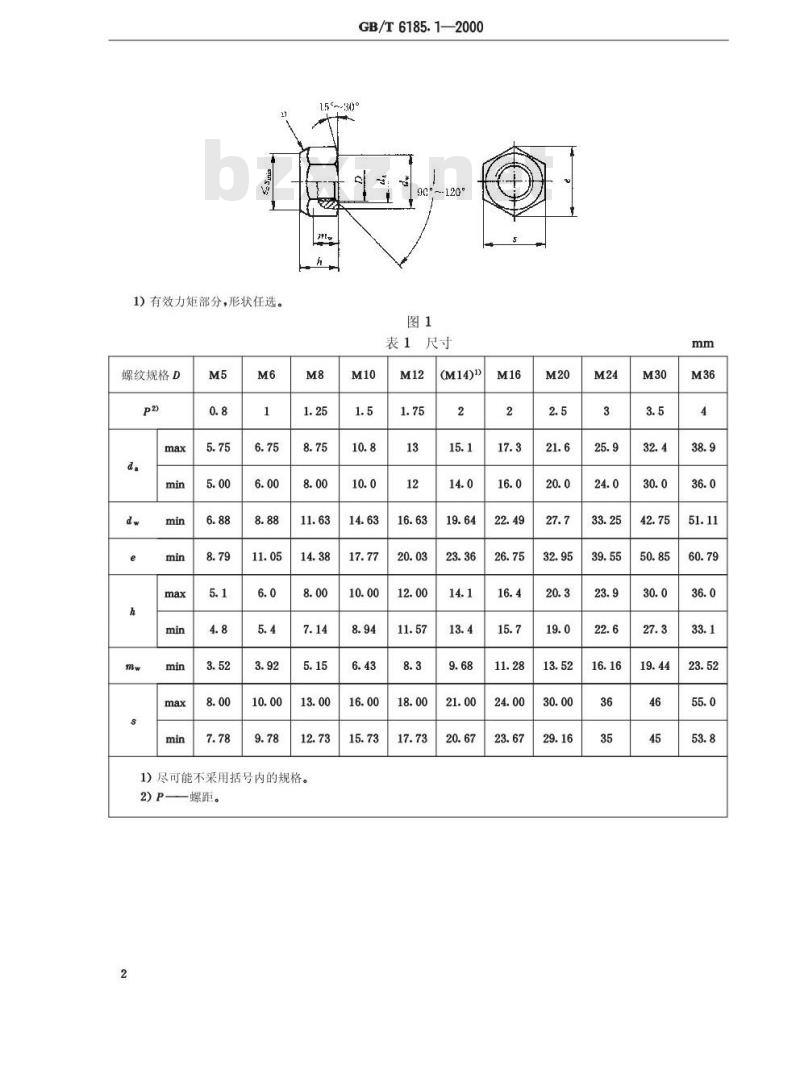

表1尺寸
1）尽可能不采用括号内的规格。2)P——螺距。
(M14)1)
技术条件和引用标准
通用技术条件
机械性能
产品等级
表面缺陷
表面处理
验收及包装
GB/T6185.1—2000

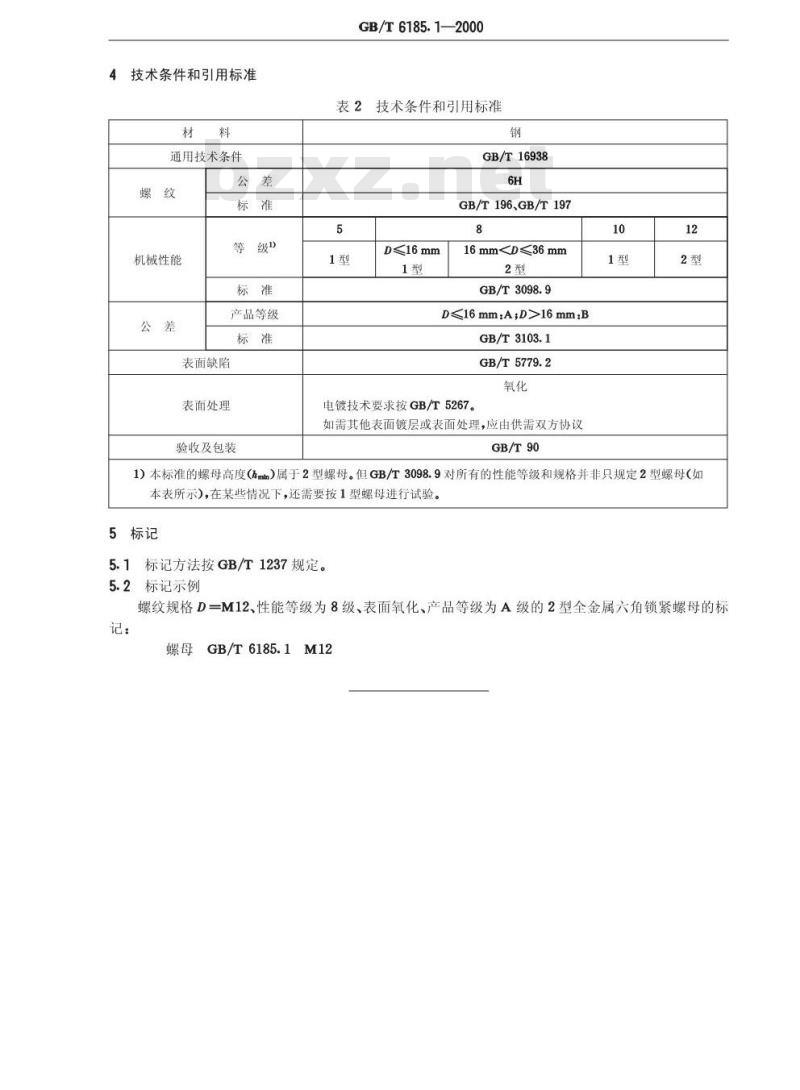

2技术条件和引用标准
GB/T16938
GB/T196GB/T197
D≤16mm
16mmGB/T3098.9
D≤16mm:A;D>16mm:B
GB/T3103.1
GB/T5779.2
电镀技术要求按GB/T5267。Www.bzxZ.net
如需其他表面镀层或表面处理，应由供需双方协议GB/T90
1）本标准的螺母高度（hmm）属于2型螺母。但GB/T3098.9对所有的性能等级和规格并非只规定2型螺母（如本表所示)，在某些情况下，还需要按1型螺母进行试验。标记
5.1标记方法按GB/T1237规定。
标记示例
螺纹规格D=M12、性能等级为8级、表面氧化、产品等级为A级的2型全金属六角锁紧螺母的标记：
GB/T6185.1M12
