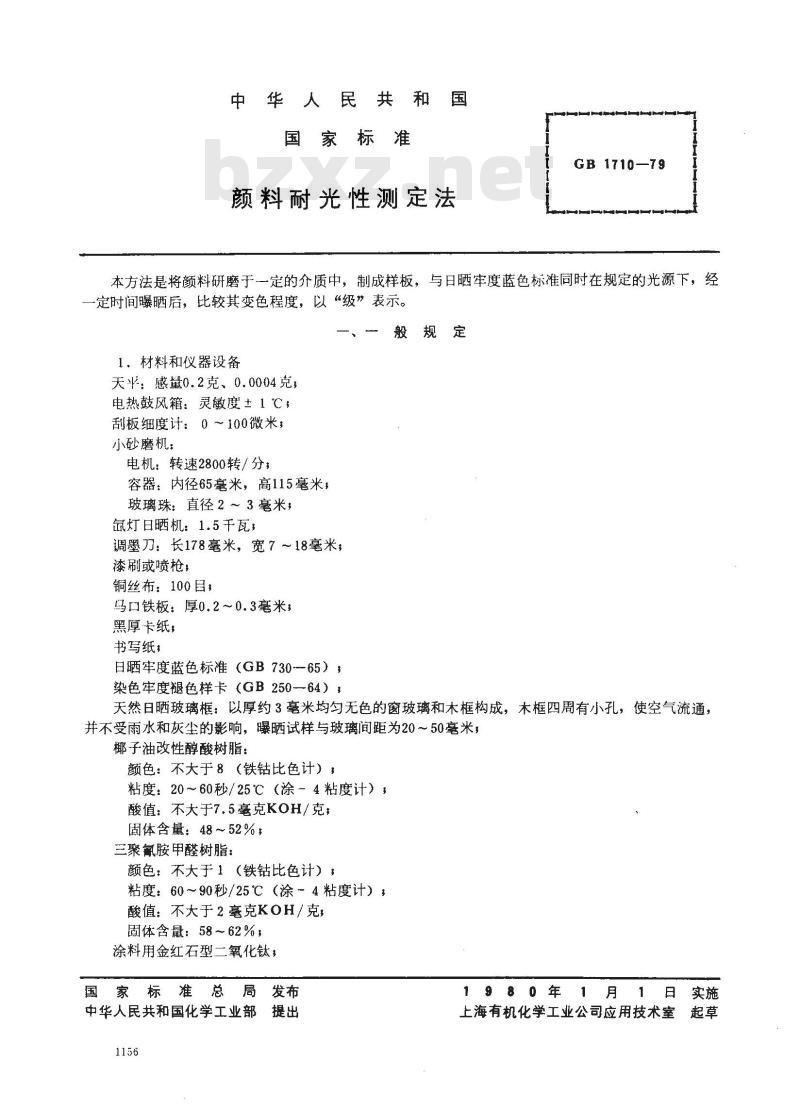

【国家标准(GB)】 颜料耐光性测定法

中华人民共和国
国家标准
颜料耐光性测定法
GB 1710—79
本方法是将颜料研磨于一定的介质中，制成样板，与日晒牢度蓝色标准同时在规定的光源下，经一定时间曝晒后，比较其变色程度，以“级”表示。般规定
1．材料和仪器设备
天半：感量0.2克、0.0004克，
电热鼓风箱：灵敏度±1℃；下载标准就来标准下载网
刮板细度计：0~100微米；
小砂磨机：
电机：转速2800转/分：
容器：内径65毫米，高115毫米，玻璃珠：直径2～3毫米；
氙灯日晒机：1.5千瓦；
调墨刀：长178毫米，宽7～18毫米，漆刷或喷枪，
铜丝布：100目，
马口铁板：厚0.2~0.3毫米，
黑厚卡纸，
书写纸，
日晒牢度蓝色标准（GB73065），染色牢度褪色样卡（GB250-64），天然日晒玻璃框：以厚约3毫米均匀无色的窗玻璃和木框构成，木框四周有小孔，使空气流通，并不受雨水和灰尘的影响，曝晒试样与玻璃间距为20～50毫米，椰子油改性醇酸树脂：
颜色：不大于8（铁钴比色计），粘度：20～60秒/25℃（涂－4粘度计），酸值：不大于7.5毫克KOH/克；
固体含量：48~52%，
三聚氟胺甲醛树脂：
颜色：不大于1（铁钴比色计）
粘度：60～90秒/25℃（涂～4粘度计），酸值：不大于2毫克KOH/克，
固体含量：58~62%，
涂料用金红石型二氧化钛，
主　总　局　发布
国家标准
中华人民共和国化学工业部
1980年1
日实施
上海有机化学工业公司应用技术室起草

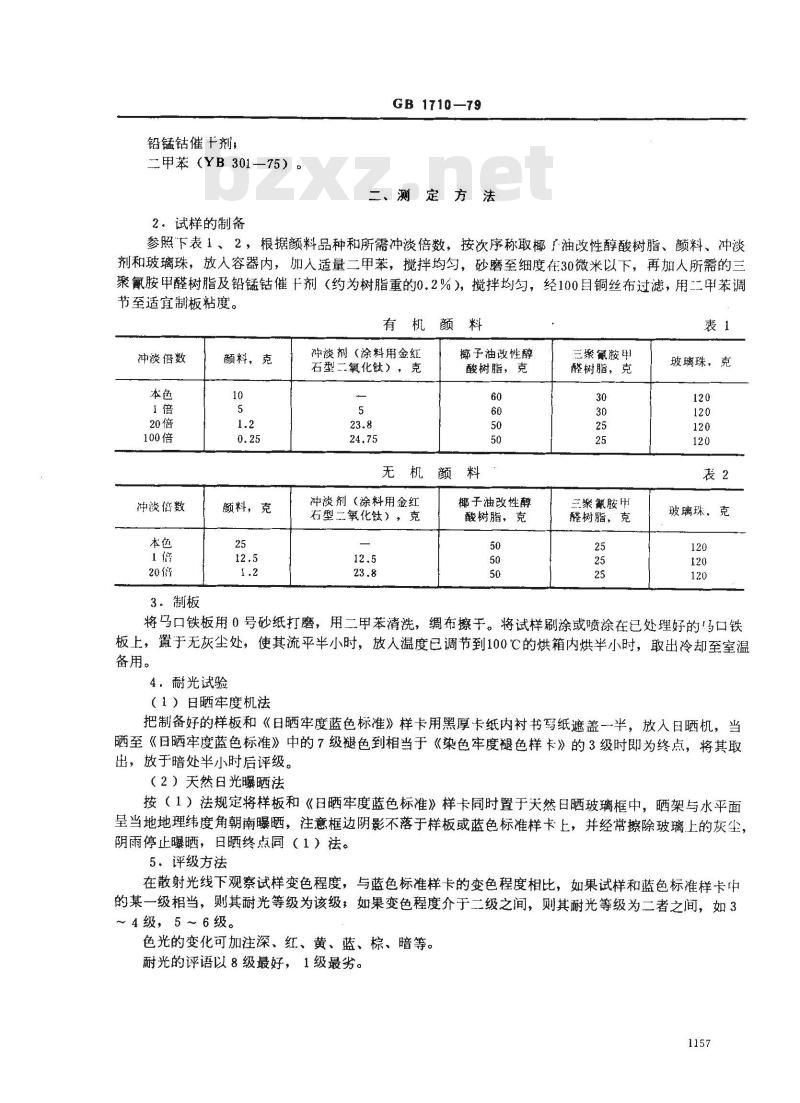

铅锰钴催干剂，
二甲苯（YB301—75）。
2．试样的制备
GB 1710—79
二、测定方法
参照下表1、2，根据颜料品种和所需冲淡倍数，按次序称取椰了油改性醇酸树脂、颜料、冲淡剂和玻璃珠，放人容器内，加入适量二甲苯，搅拌均匀，砂磨至细度在30微米以下，再加人所需的三聚氟胺甲醛树脂及铅锰钴催十剂（约为树脂重的0.2%），搅拌均勾，经100目铜丝布过滤，用二甲苯调节至适宜制板粘度。
有机颜料
冲淡倍数
100倍
冲淡倍数
3．制板
颜料，克
颜料，克
冲淡剂（涂料用金红
石型二氧化钛），克
椰子油改性醇
酸树脂，克
无机颜
冲淡剂（涂料用金红
石型二氧化钛），克
椰于油改性醇
酸树脂，克
三聚氰胺甲
醛树脂，克
兰聚鼠胺甲
树脂、克
玻璃珠，克
玻璃珠，克
将马口铁板用0号砂纸打磨，用二甲苯清洗，绸布擦于。将试样别涂或喷涂在已处理好的！口铁板上，置于无灰尘处，使其流平半小时，放人温度已调节到100℃的烘箱内烘半小时，取出冷却至室温备用。
4，耐光试验
（1）日晒牢度机法
把制备好的样板和《日晒牢度蓝色标准》样卡用黑厚卡纸内衬书写纸遮盖一半，放人日晒机，当晒至《日晒牢度蓝色标准》中的7级褪色到相当于《染色牢度褪色样卡》的3级时即为终点，将其取出，放于暗处半小时后评级。
（2）天然日光曝晒法
按（1）法规定将样板和《日晒牢度蓝色标准》样卡同时置于天然日晒玻璃框中，晒架与水平面呈当地地理纬度角朝南曝晒，注意框边阴影不落于样板或蓝色标准样卡上，并经常擦除玻璃上的灰尘，阴雨停止曝晒，日晒终点同（1）法。5．评级方法
在散射光线下观察试样变色程度，与蓝色标准样卡的变色程度相比，如果试样和蓝色标准样卡中的某一级相当，则其耐光等级为该级，如果变色程度介于二级之间，则其耐光等级为二者之间，如3～4级，5～6级。
色光的变化可加注深、红、黄、蓝、棕、暗等。耐光的评语以8级最好，1级最劣。1157
GB1710-79

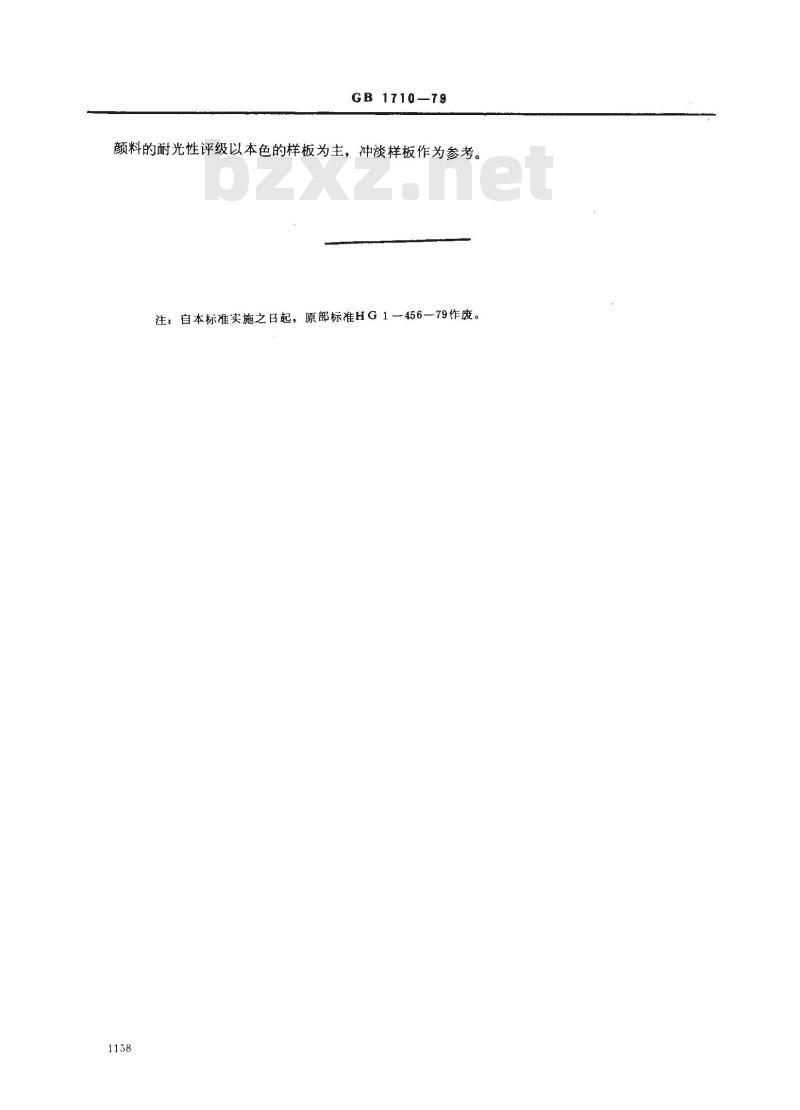

颜料的耐光性评级以本色的样板为主，冲淡样板作为参考。注：自本标准实施之日起，原部标准HG1—456—79作废。1158
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
