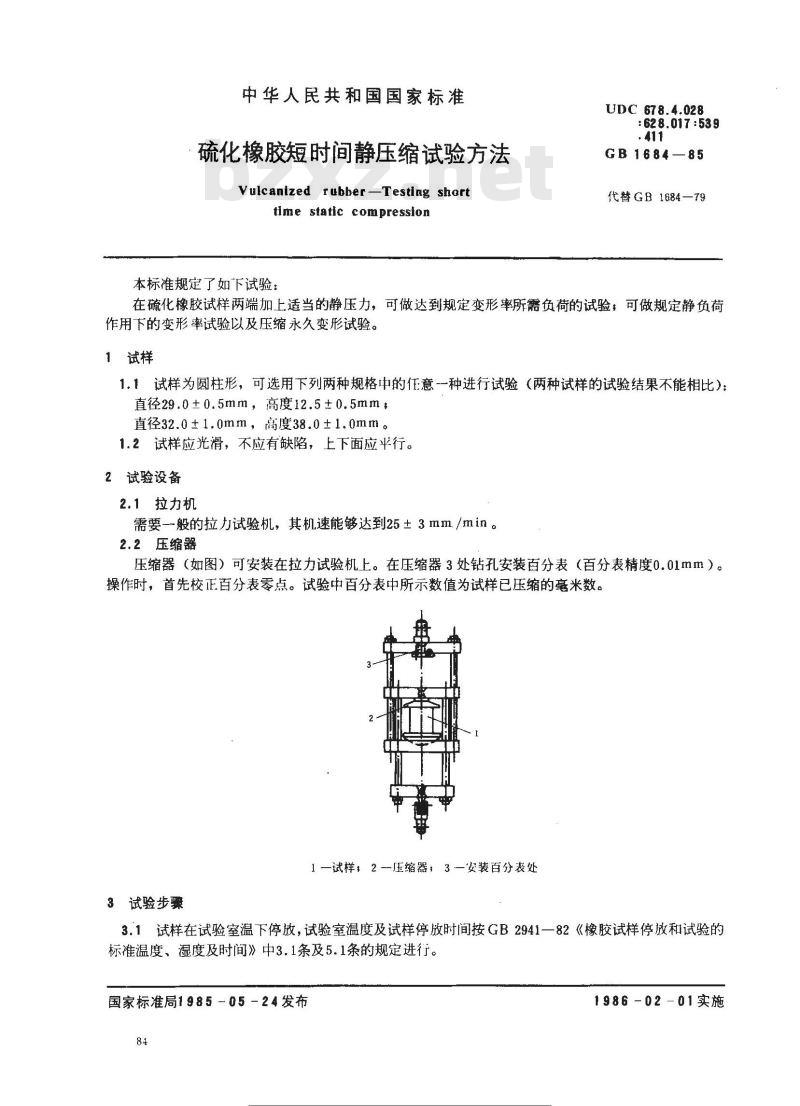

【国家标准(GB)】 硫化橡胶短时间静压缩试验方法

中华人民共和国国家标准
硫化橡胶短时间静压缩试验方法Vulcanized rubber-Testing shorttime static compression
本标准规定了如下试验：
UDC 678.4.028
: 628.017 :539
GB1684—85
代替GB1684—79
在硫化橡胶试样两端加上适当的静压力，可做达到规定变形率所需负荷的试验，可做规定静负荷作用下的变形率试验以及压缩永久变形试验。1试样
1.1试样为圆柱形，可选用下列两种规格中的任意一种进行试验（两种试样的试验结果不能相比）：直径29.0±0.5mm，高度12.5±0.5mm，直径32.0±1.0mm，高度38.0±1.0mm。1.2试样应光滑，不应有缺陷，上下面应平行。2试验设备
2.1拉力机
需要一般的拉力试验机，其机速能够达到25±3mm./min。2.2压缩器
压缩器（如图）可安装在拉力试验机上。在压缩器3处钻孔安装百分表（百分表精度0.01mm）。操作时，首先校正百分表零点。试验中百分表中所示数值为试样已压缩的毫米数。事www.bzxz.net
1—试样，2-压缩器，3—安装百分表处3试验步骤
3.1试样在试验室温下停放，试验室温度及试样停放时间按GB2941一82《橡胶试样停放和试验的标准温度、湿度及时间》中3.1条及5.1条的规定进行。国家标准局198505-24发布
1986-02-01实施
GB1684-85

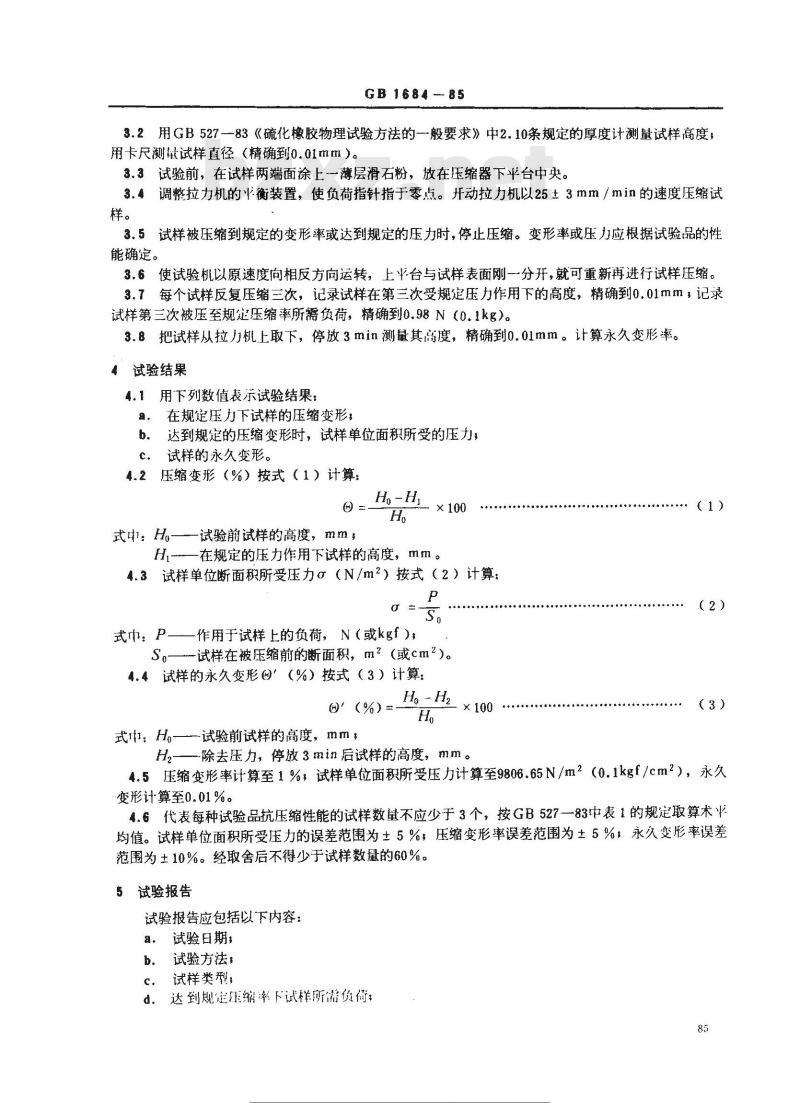

3.2用GB527一83《硫化橡胶物理试验方法的一般要求》中2.10条规定的厚度计测量试样高度；用卡尺测量试样直径（精确到0.01mm）。3.3试验前，在试样两端面涂上一薄层滑石粉，放在压缩器下平台中央。3.4调整拉力机的平衡装置，使负荷指针指于零点。开动拉力机以25±3mm/min的速度压缩试样。
3.5试样被压缩到规定的变形率或达到规定的压力时，停止压缩。变形率或压力应根据试验品的性能确定。
3.6使试验机以原速度向相反方向运转，上平台与试样表面刚一分开，就可重新再进行试样压缩。3.7每个试样反复压缩三次，记录试样在第三次受规定压力作用下的高度，精确到0.01mm，记录试样第三次被压至规定压缩率所需负荷，精确到0.98N（0.1kg)。3.8把试样从拉力机上取下，停放3min测量其高度，精确到o.01mm。计算永久变形率。试验结果
4.1用下列数值表示试验结果：
在规定压力下试样的压缩变形，a，
达到规定的压缩变形时，试样单位面积所受的压力，b.
试样的永久变形。
4.2压缩变形（%）按式（1）计算：@
式：Ho
试验前试样的高度，mm
-在规定的压力作用下试样的高度，mm。Hi
4.3试样单位断面积所受压力α（N/m2）按式（2）计算：p
式巾：P—一作用于试样上的负荷，N（或kgf），Sol
试样在被压缩前的断面积，m2（或cm2）。4.4试样的永久变形①＇（%）按式（3）计算： (%)=Ho=H×100
式t：Hg——试验前试样的高度，mm：（1）
除去压力，停放3min后试样的高度，mm。H,
4.5压缩变形率计算至1%，试样单位面积所受压力计算至9806.65N/m2（0.1kgf/cm2），永久变形计算至0.01%。
4.6代表每种试验品抗压缩性能的试样数量不应少于3个，按GB527一83中表1的规定取算术半均值。试样单位面积所受压力的误差范围为±5%，压缩变形率误差范围为±5%；永久变形率误差范围为±10%。经取舍后不得少于试样数量的60%。试验报告
试验报告应包括以下内容：
a。试验日期，
试验方法
试样类型：
达到规定压缩率下试样所负荷：d.
行业资米免费堂
规定负荷下试样产件的压缩率；永久变率。

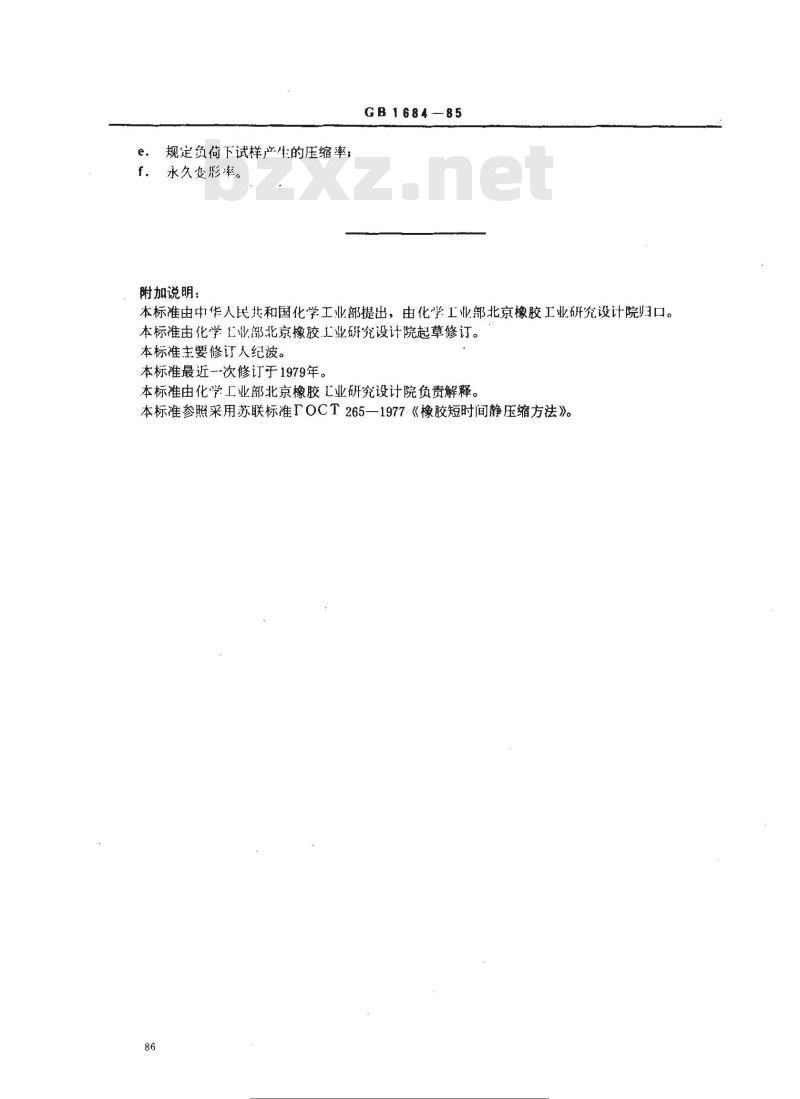

附加说明：
GB1684—85
本标准由中华人民共和国化学工业部提出，由化学工业部北京橡胶工业研究设计院归口。本标准由化学工业部北京橡胶工业研究设计院起草修订。本标准主要修订人纪波。
本标准最近~次修订于1979年。
本标准由化学工业部北京橡胶L业研究设计院负责解释。本标准参照采用苏联标准FOCT265—1977《橡胶短时间静压缩方法》。86
