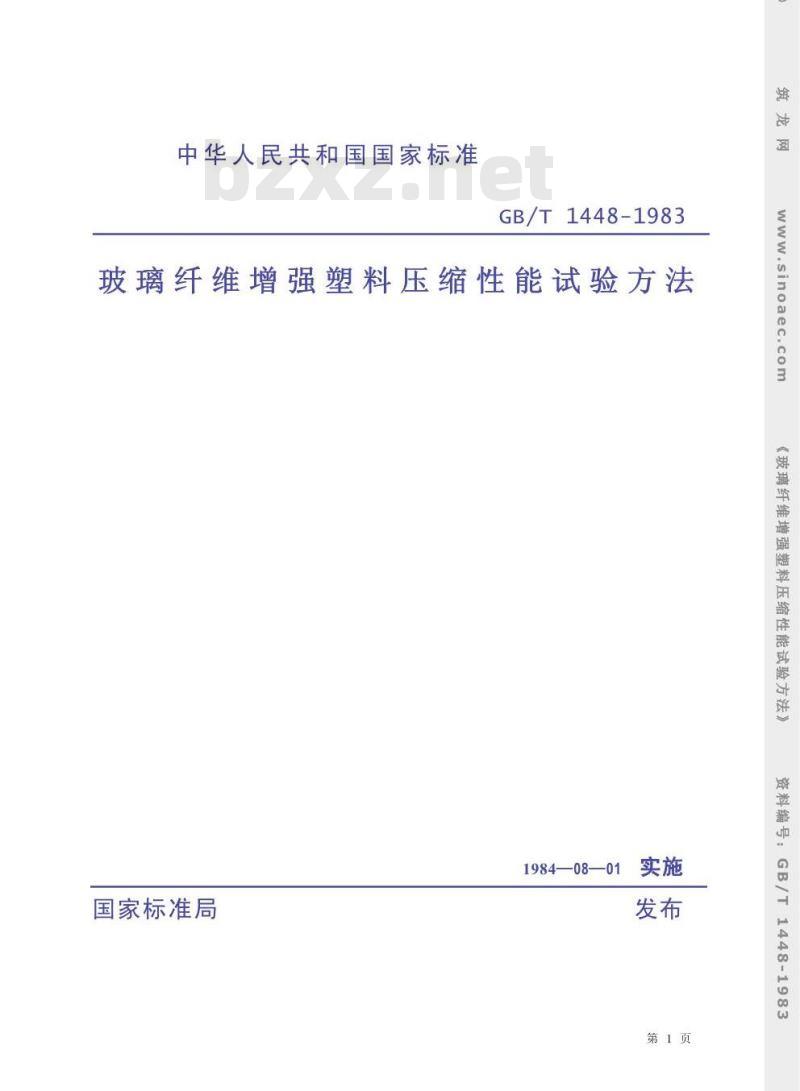

【国家标准(GB)】 玻璃纤维增强塑料压缩性能试验方法

中华人民共和国国家标准
GB/T1448-1983
玻璃纤维增强塑料压缩性能试验方法国家标准局
1984—08—01
第1页
sinoaec.com

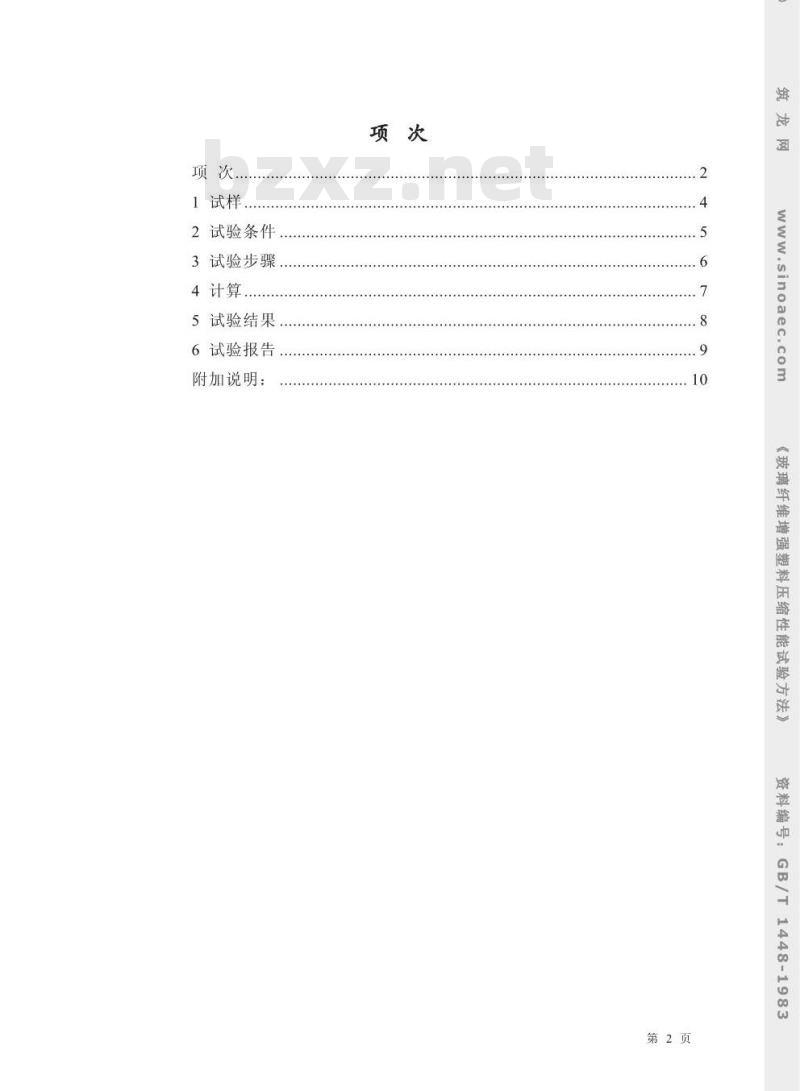

《玻璃纤维增强塑料压缩性能试验方法》料编→
1448-1983
1试样
2试验条件
3试验步骤，
4计算
5试验结果
6试验报告
附加说明：
第2页
《玻璃纤维增强塑料压缩性能试验方法》料编
1448-1983

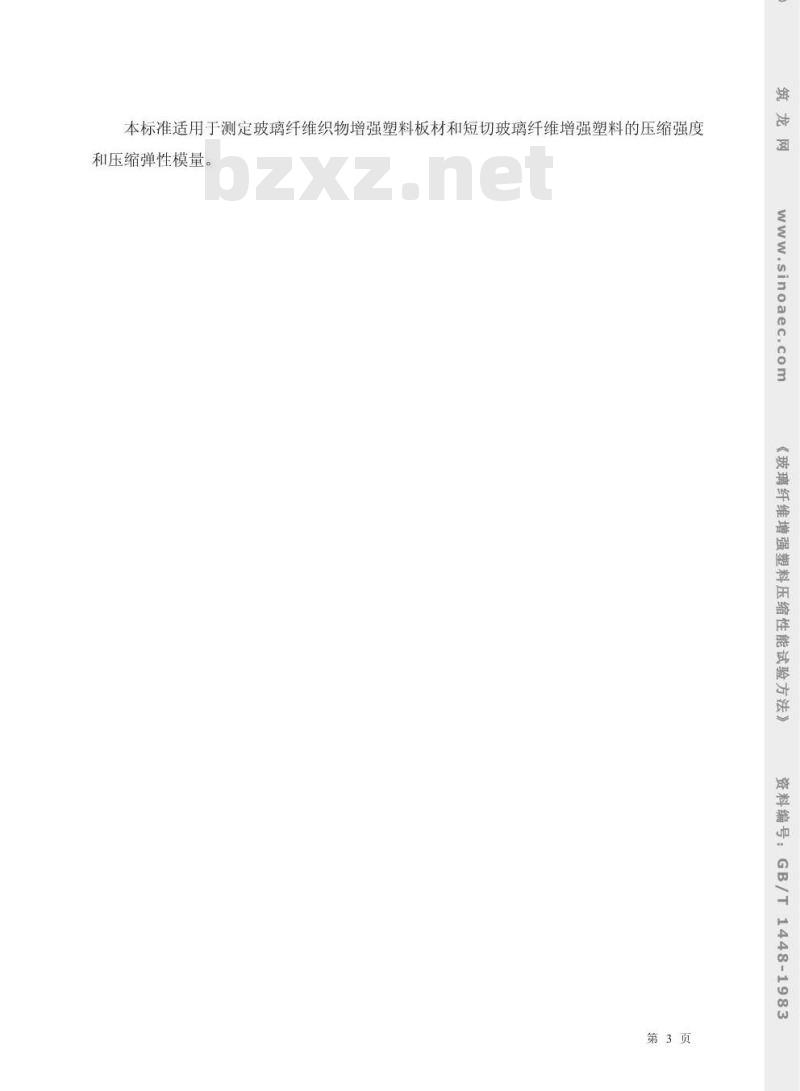

本标准适用于测定玻璃纤维织物增强塑料板材和短切玻璃纤维增强塑料的压缩强度國
和压缩弹性模量。
sinoaec.com
璃纤线
试验方
性能量
强塑料压缩
448-1983
第3页

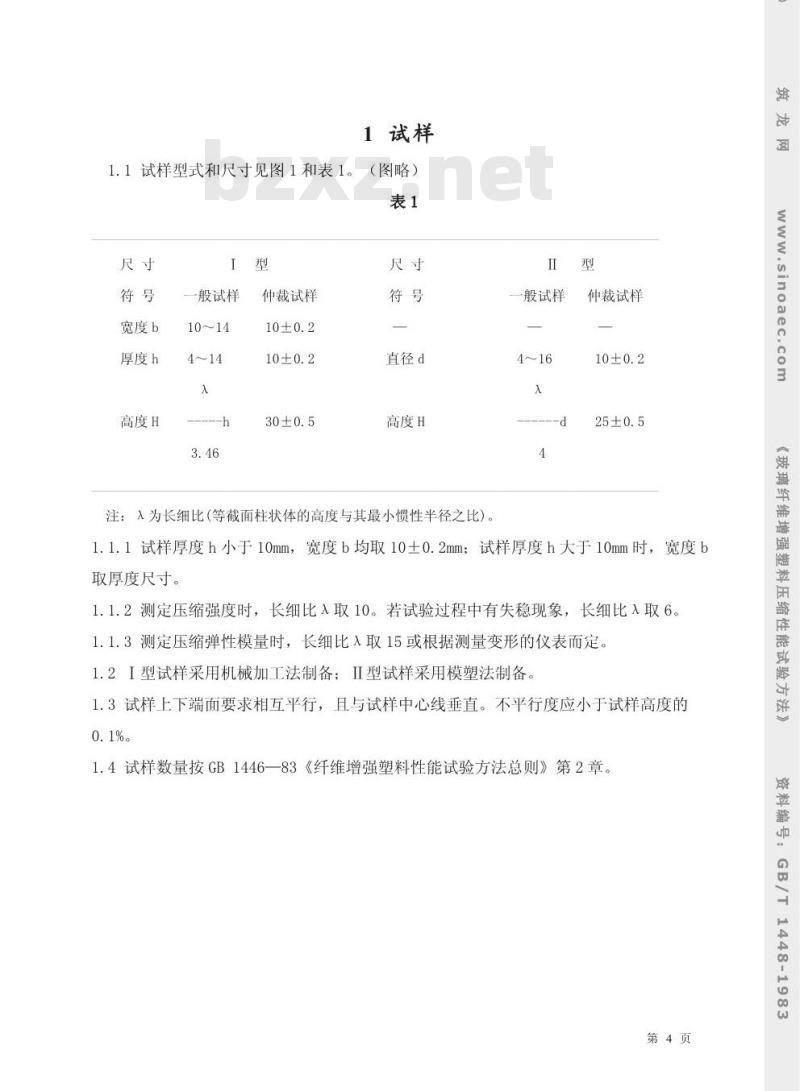

1试样
1.1试样型式和尺寸见图1和表1。（图略）
宽度b
厚度h
高度H
-般试样
仲裁试样
直径d
高度H
注：入为长细比(等截面柱状体的高度与其最小惯性半径之比)。一般试样
仲裁试样
1.1.1试样厚度h小于10mm，宽度b均取10土0.2mm；试样厚度h大于10mm时，宽度b取厚度尺寸。
1.1.2测定压缩强度时，长细比入取10。若试验过程中有失稳现象，长细比入取6。1.1.3测定压缩弹性模量时，长细比入取15或根据测量变形的仪表而定1.2I型试样采用机械加工法制备：I型试样采用模塑法制备。1.3试样上下端面要求相互平行，且与试样中心线垂直。不平行度应小于试样高度的0.1%。
1.4试样数量按GB1446一83《纤维增强塑料性能试验方法总则》第2章。第4页
.sinoaecco
《玻璃纤维增强塑料压缩性能试验方法》料编
1448-1983
2试验条件
2.1试验环境条件按GB1446—83第3章。2.2试验设备按GB1446—83第5章。W
2.3试验机的加载压头应平整、光滑，并具有可调整上下压板平行度的球形支座2.4测定压缩强度时，加载速度为1.5～6mm/min。2.5测定压缩弹性模量时，加载速度一般为2mm/min。《玻
试验方
料压缩
448-1983
第5页
3试验步骤
3.1试样制备按GB1446—83第1章。3.2试样外观检查按本标准第1.3第和GB1446一83第2章。3.3试样状态调节按GB1446—83第3章。3.4将合格试样编号，测量试样任意三处的宽度和厚度，取算术平均值。测量精度按GB1446—83第4章。
3.5安放试样，使试样的中心线与试验机上、下压板的中心对准。3.6加载速度按本标准第2.4条或第2.5条。3.7测定压缩弹性模量时，在试样高度中间位置安放测量变形的仪表，施加初载（约5%的破坏载荷)检查并调整试样及变形测量系统，使整个系统处于正常工作状态以及使试样两侧压缩变形比较一致。然后以一定的间隔施加载荷，记录相应的变形值。至少分五级加载，所施加的载荷不宜超过破坏载荷的50%。一般至少重复测定三次，取其二次稳定的变形增量。
3.8测定压缩强度时，对试样施加均勾、连续的载荷，直到破坏（或达到最大载荷），记录破坏载荷（或最大载荷）。
3.9有明显内部缺陷或端部挤压破坏的试样，应予作废。同批有效试样不足5个时，应重做试验。
第6页
料压缩性能试验方法》
1448-1983
4.1压缩强度按式（1)计算：
式中：oc-
4计算
压缩强度，kgf/cm[2]（MPa；
P—破坏载荷或最大载荷，kgf(N)；F
-试样横截面积，cm2]。bzxZ.net
I型试样
II型试样
式中：b——试样宽度，cm；
h——试样厚度，cm;
d—试样直径，cm；
F=b·h
--d[2]
注：1MPa=1N/mm[2]～10.2kgf/cm[2]。4.2压缩弹性模量按式(2)计算：LO·
式中：Ec-
-压缩弹性模量，kgf/cm[2]（MPa）；P载荷一变形曲线上初始直线段的载荷增量，kgf/(N)；一与载荷增量
P对应的标距LO内的变形增量，cm；仪表的标距，cm。
其余同式(1)。
第7页
.sinoaec.com
《玻璃纤维增强塑料压缩
看性能试验方
1448-1983
5试验结果
按GB1446—83第6章。
sinoaec.com
璃纤维增
强塑料压缩售
试验方
性能量
1448-1983
第8页
试验报告
按GB1446—83第7章。
sinoaec.com
璃纤维增
《玻理
强塑料压缩售
试验方
性能量
1448-1983
第9页
附加说明：
本标准由国家建筑材料工业局提出。由全国塑料标准化技术委员会纤维增强塑料标准经分技术委员会归口。
本标准由国家建筑材料工业局北京玻璃钢研究所、中国船舶工业总公司渤海造船厂和兵器工业部五三所共同起草。本标准主要起草人邬友英、孙恒昌、邬怀仁。本标准于1979年5月1日首次发布。《玻
试验方
料压缩
1448-1983
第10页
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
