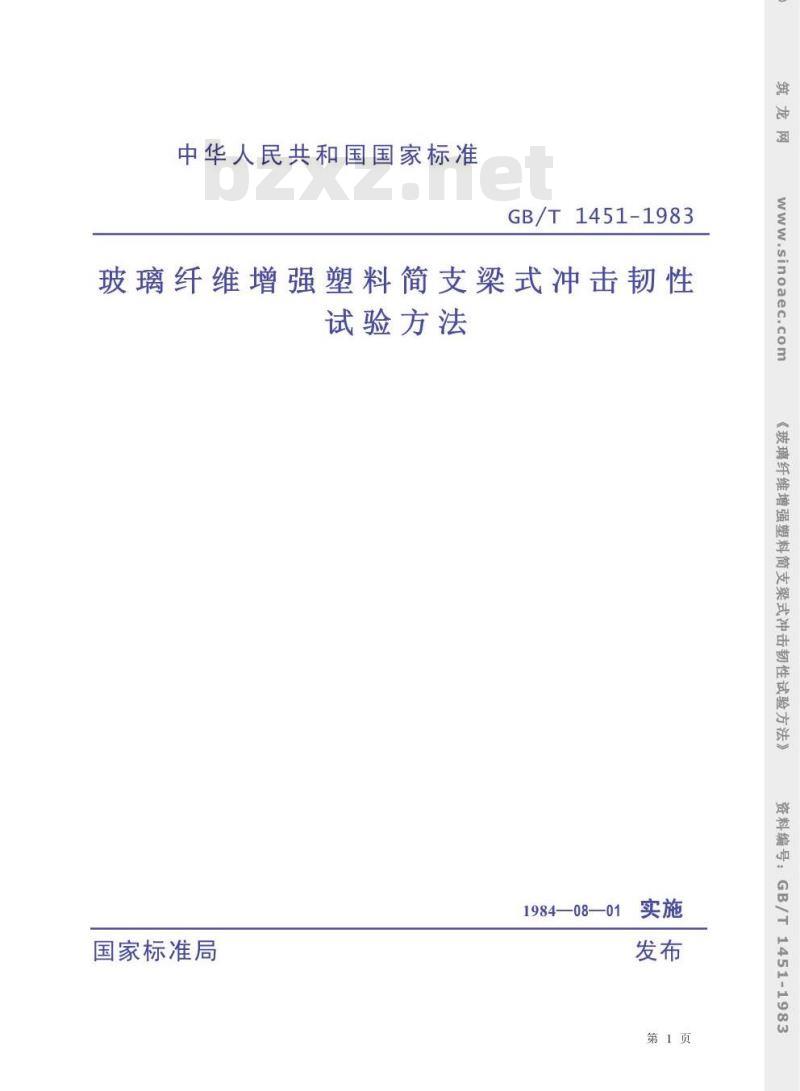

【国家标准(GB)】 玻璃纤维增强塑料简支梁式冲击韧性试验方法

中华人民共和国国家标准
GB/T1451-1983
玻璃纤维增强塑料简支梁式冲击韧性试验方法
1984—08—01实施
国家标准局
第1页
sinoaec.com

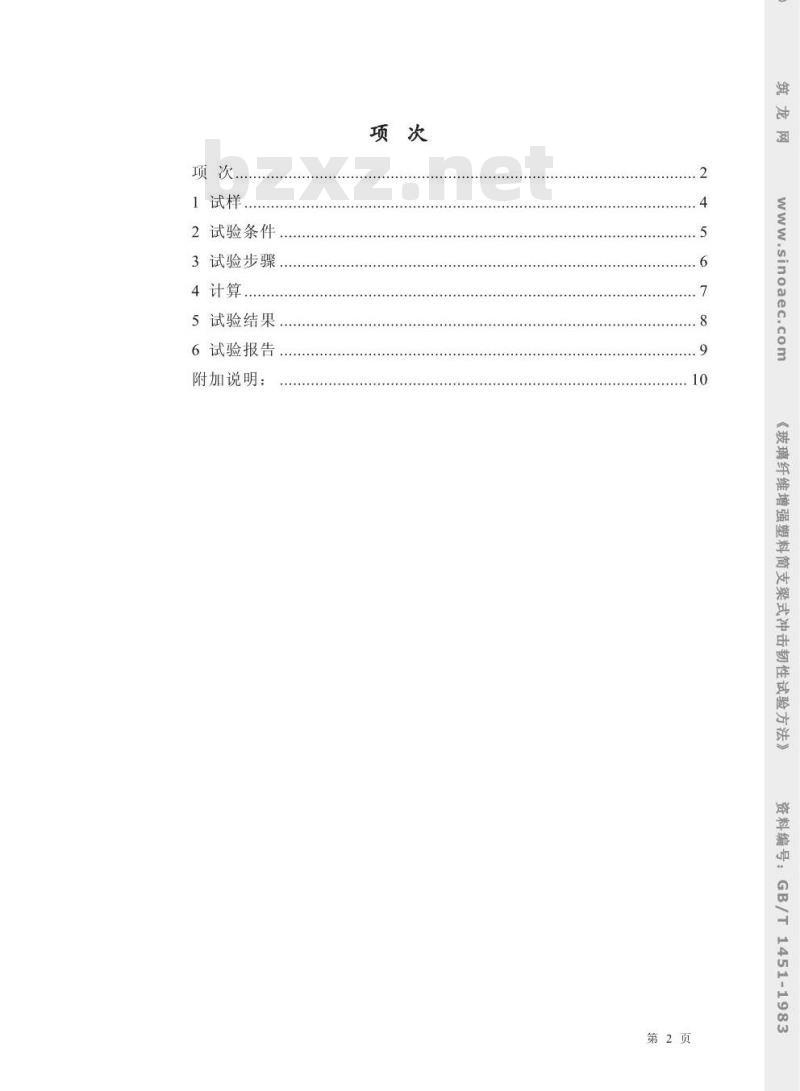

《玻璃纤维增强塑料简支梁式冲击韧性试验方法》资料编
1451-1983
1试样
2试验条件
3试验步骤，
4计算
5试验结果
6试验报告
附加说明：
第2页
《玻璃纤维增强塑料简支梁式冲击韧性试验方法》料编
1451-1983

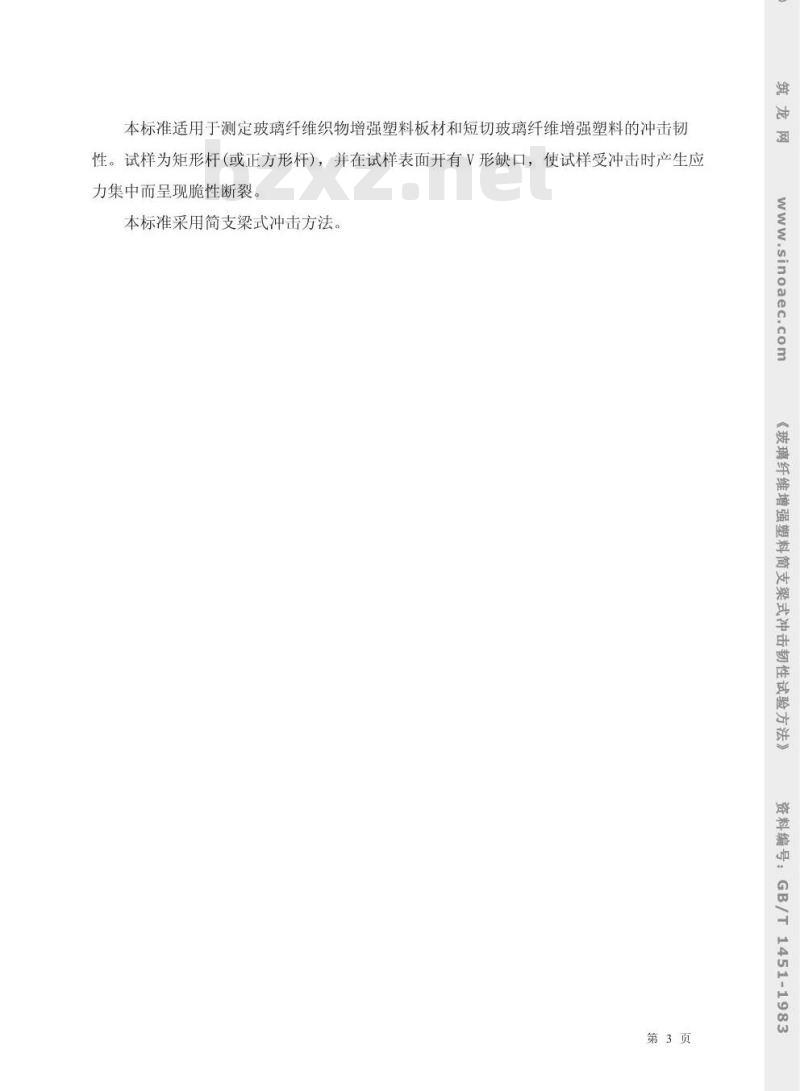

本标准适用于测定玻璃纤维织物增强塑料板材和短切玻璃纤维增强塑料的冲击韧性。试样为矩形杆（或正方形杆），并在试样表面开有V形缺口，使试样受冲击时产生应inoaec.com
力集中而呈现脆性断裂
本标准采用简支梁式冲击方法
《玻璃纤维增弓
韧性试验方法》
简支梁
强塑料
式冲击
1451-1983
第3页

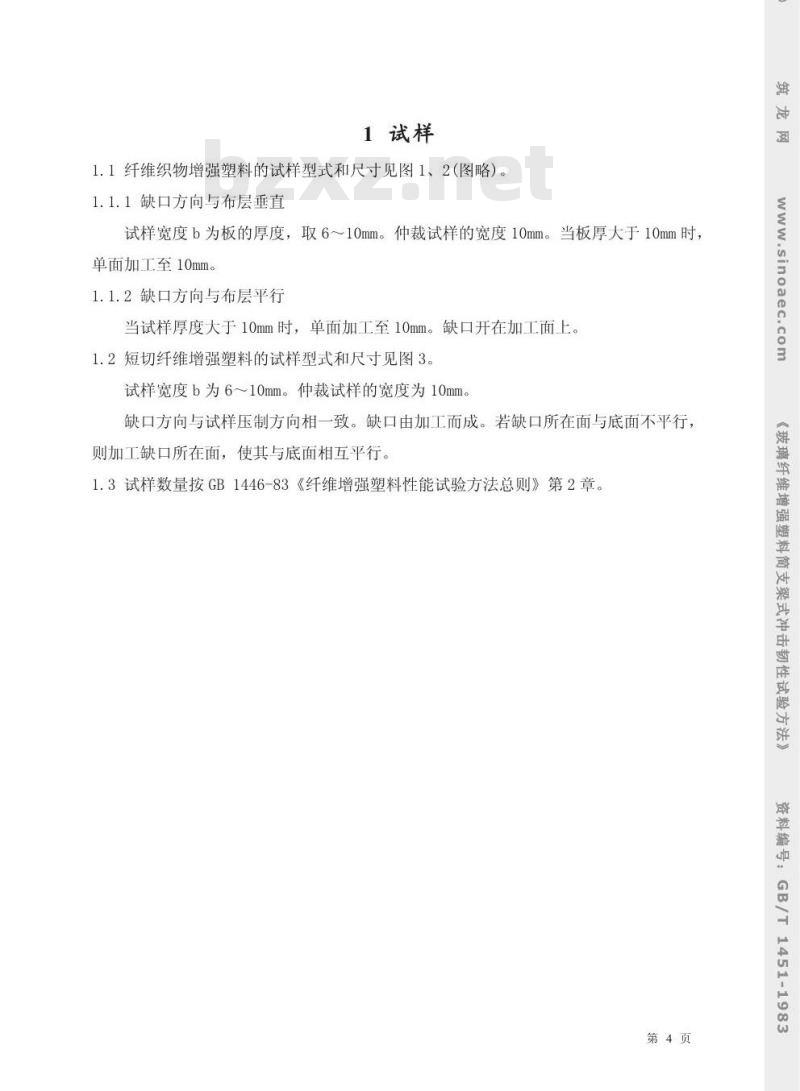

1试样
1.1纤维织物增强塑料的试样型式和尺寸见图1、2（图略）。1.1.1缺口方向与布层垂直
试样宽度b为板的厚度，取6～10mm。仲裁试样的宽度10mm。当板厚大于10mm时，单面加工至10mm。
1.1.2缺口方向与布层平行
当试样厚度大于10mm时，单面加工至10mm。缺口开在加工面上。1.2短切纤维增强塑料的试样型式和尺寸见图3试样宽度b为610mm。仲裁试样的宽度为10mm。缺口方向与试样压制方向相一致。缺口由加工而成。若缺口所在面与底面不平行，则加工缺口所在面，使其与底面相互平行。1.3试样数量按GB1446-83《纤维增强塑料性能试验方法总则》第2章。第4页
《玻璃纸
纤维增弓
强塑料食
简支梁式冲击韧性试验方法》
1451-1983

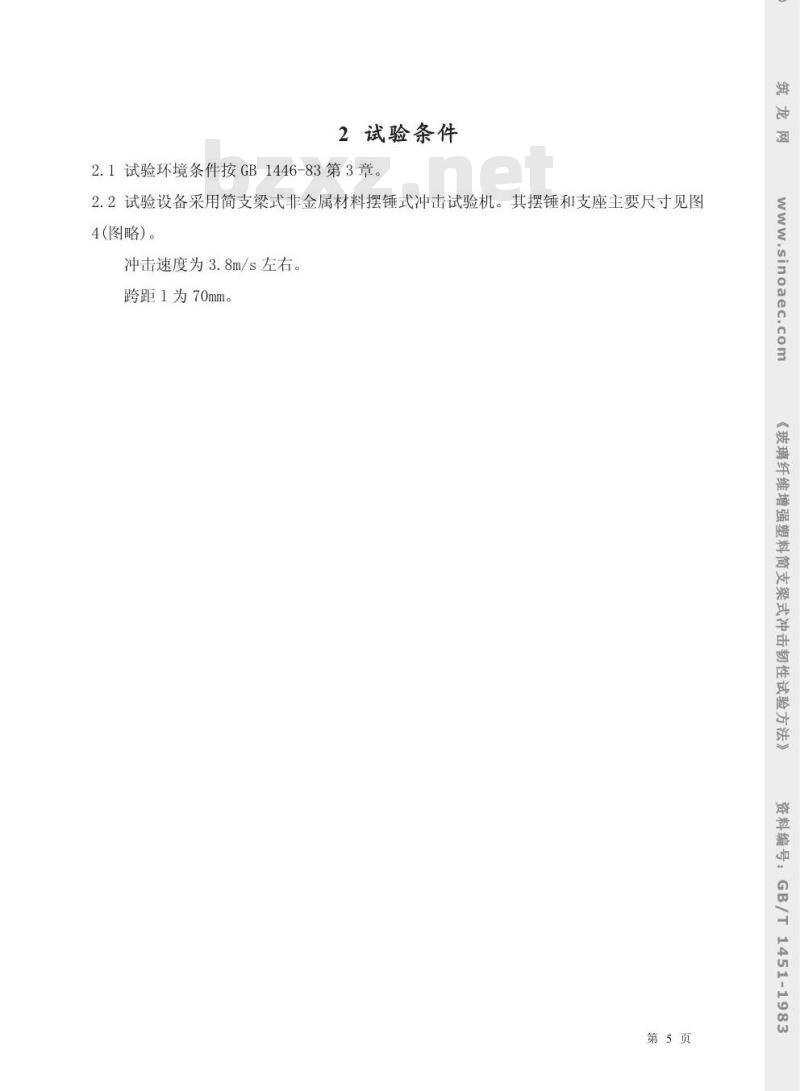

2试验条件
2.1试验环境条件按GB1446-83第3章。inoaec.com
2.2试验设备采用简支梁式非金属材料摆锤式冲击试验机。其摆锤和支座主要尺寸见图4（图略）。
冲击速度为3.8m/s左右。
跨距1为70mm。
《玻璃纤维增弓
韧性试验方法》
简支梁
强塑料
式冲击
1451-1983
第5页
3试验步骤
3.1试样制备按GB1446-83第1章。3.2试样外观检查按GB1446-83第2章，并需检查试样缺口的尺寸。3.4将合格试样编号，测量缺口处的宽度。用投影仪或其他量具测量缺口下的厚度。测3.3试样状态调节按GB1446-83第3章。3.5选择合适能量的摆锤，使冲断试样所消耗的功落在满能量的10～85%范围内。量精度按GB1446-83第4章。
3.6用标准跨距样板调节支座的跨距，使其为70mm。3.7根据试验机打击中心的位置及试样的尺寸，决定是否在支座上加垫片。垫片的尺寸3.8试验前，须经一次空载冲击，调整试验机读数盘的指针使其指到零点。应根据试验机的情况而定。
3.9将试样带缺口的一面背向摆锤。用试样定位板来安放试样，使缺口中心对准冲击中3.10进行冲击，记录冲断试样所消耗的功及破坏形式。3.11有明显内部缺陷或不在缺口处破坏的试样，应予作废。同批有效试样不足5个时，心。
应重做试验。
纤维增
强塑料
简支梁式冲击韧性试验方法》
1451-1983
第6页
4计算
冲击韧性按下式计算：
inoaec.com
αk=--—-
式中：αk——冲击韧性，kgf/cm[2]（J/cm[2]）;A——冲断试样所消耗的功，kgf·cm(J)：b——试样缺口处的宽度，cm；
h—试样缺口下的厚度，cm。
《玻璃纤维增弓
性试验方法》
强塑料
简支梁
式冲击
注：1J/cm[2]～10.2kgf·cm/cm[2]。料编
1451-1983
第7页
5试验结果
按GB1446—83第6章。
inoaec.com
《玻璃纤维增强塑料
简支梁式冲击书
韧性试验方法》
1451-1983
第8页
试验报告
按GB1446—83第7章。
inoaec.com
《玻璃纤维增强塑料免费标准bzxz.net
简支梁式冲击书
韧性试验方法》
1451-1983
第9页
附加说明：
本标准由国家建筑材料工业局提出。由全国塑料标准化技术委员会纤维增强塑料标inoaec.com
准化分技术委员会归口。
本标准由国家建筑材料工业局北京玻璃钢研究所、中国船舶工业总公司渤海造船厂和兵器工业部五三所共同起草。本标准主要起草人邬友英、孙恒昌、邬怀仁。本标准于1979年5月1日首次发布。《玻璃纤维增弓
韧性试验方法》
强塑料
简支梁式冲击
1451-1983
第10页
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
