【国家标准(GB)】 非金属夹层结构平拉强度试验方法

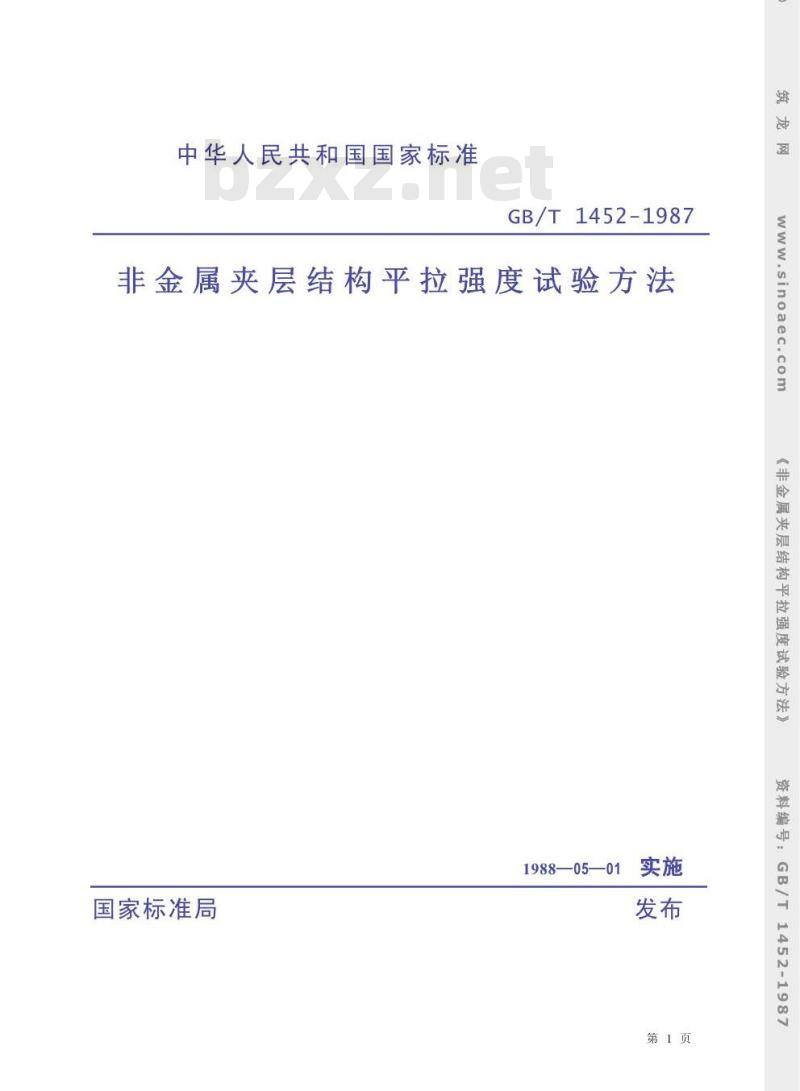

中华人民共和国国家标准
GB/T1452-1987
非金属夹层结构平拉强度试验方法1988—05—01
国家标准局
第1页
sinoaec.com
《非金属夹层结构平拉强度试验方法》资料编
1452-1987

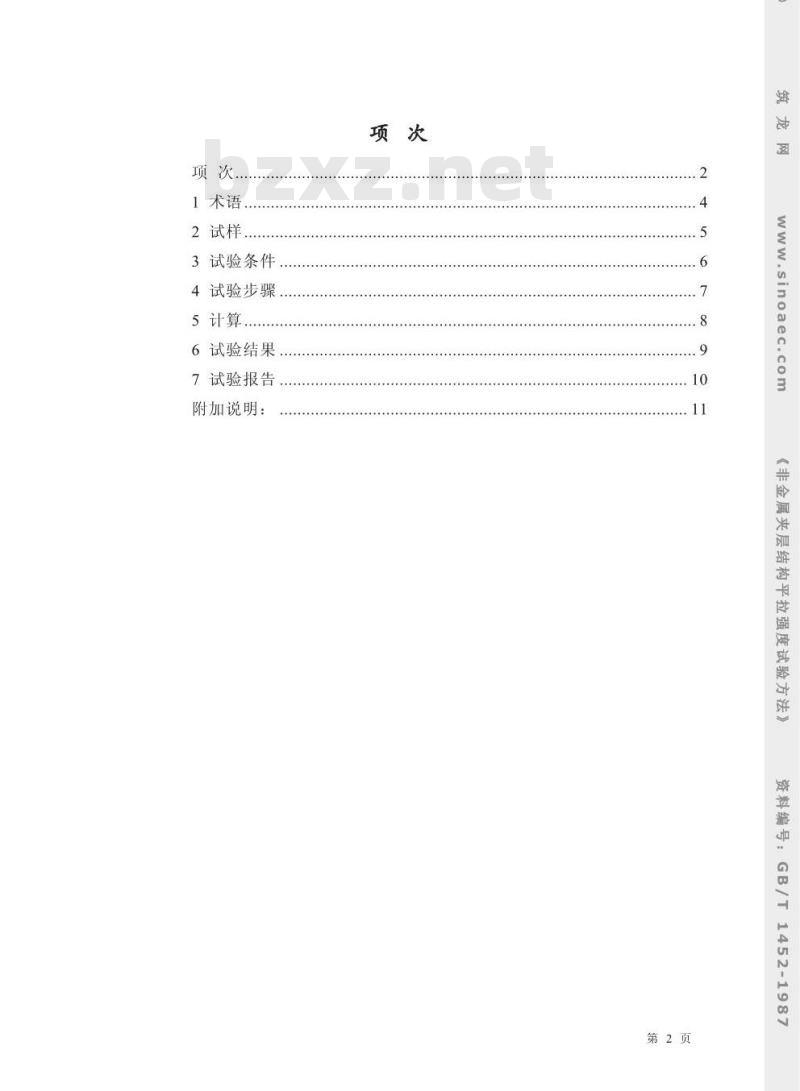

1术语
2试样
3试验条件.
4试验步骤
6试验结果
7试验报告
附加说明：
第2页
《非金属夹层结构平拉强度试验方法》
2-1987

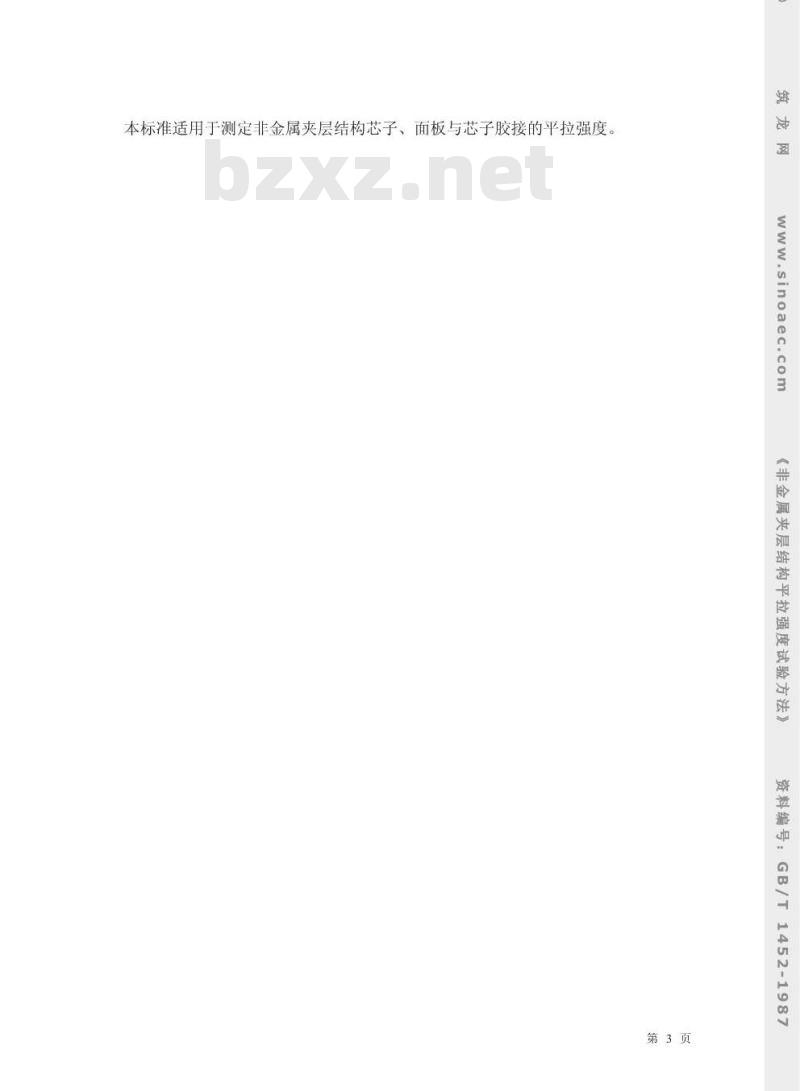

本标准适用于测定非金属夹层结构芯子、面板与芯子胶接的平拉强度图
试验方
平拉强度
1452-1987
第3页

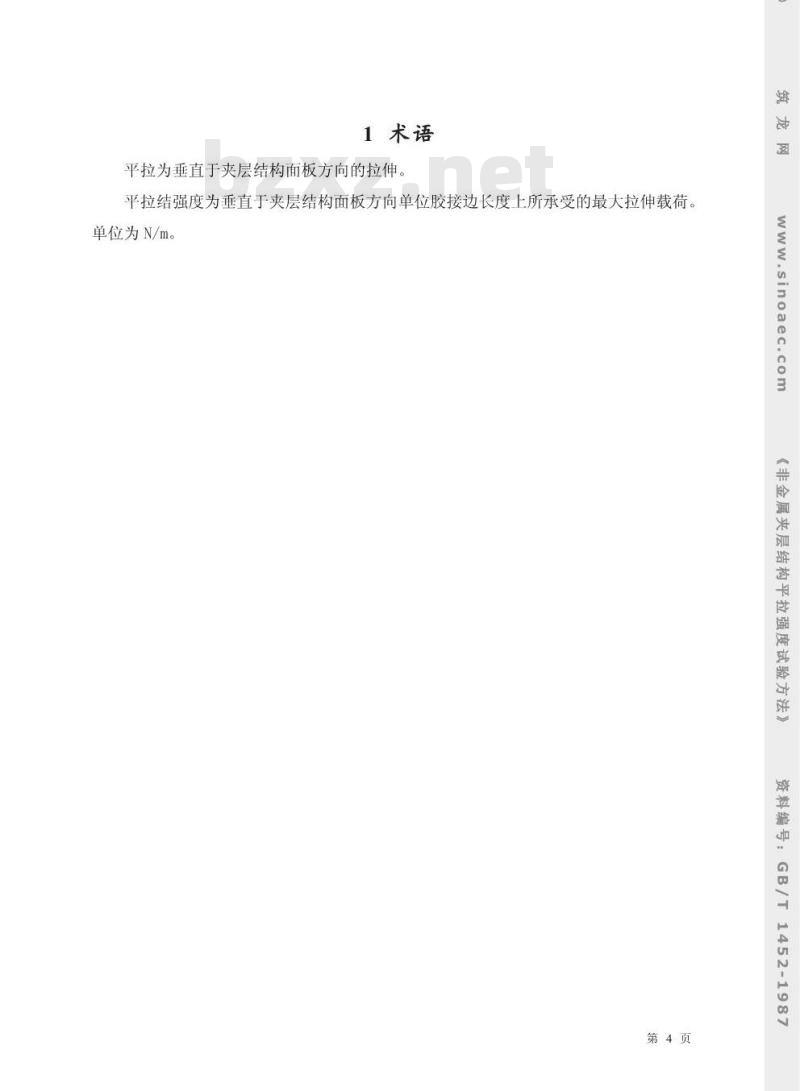

1术语
平拉为垂直于夹层结构面板方向的拉伸。平拉结强度为垂直于夹层结构面板方向单位胶接边长度上所承受的最大拉伸载荷。
单位为N/m。
试验方
平拉强度
1452-1987
第4页

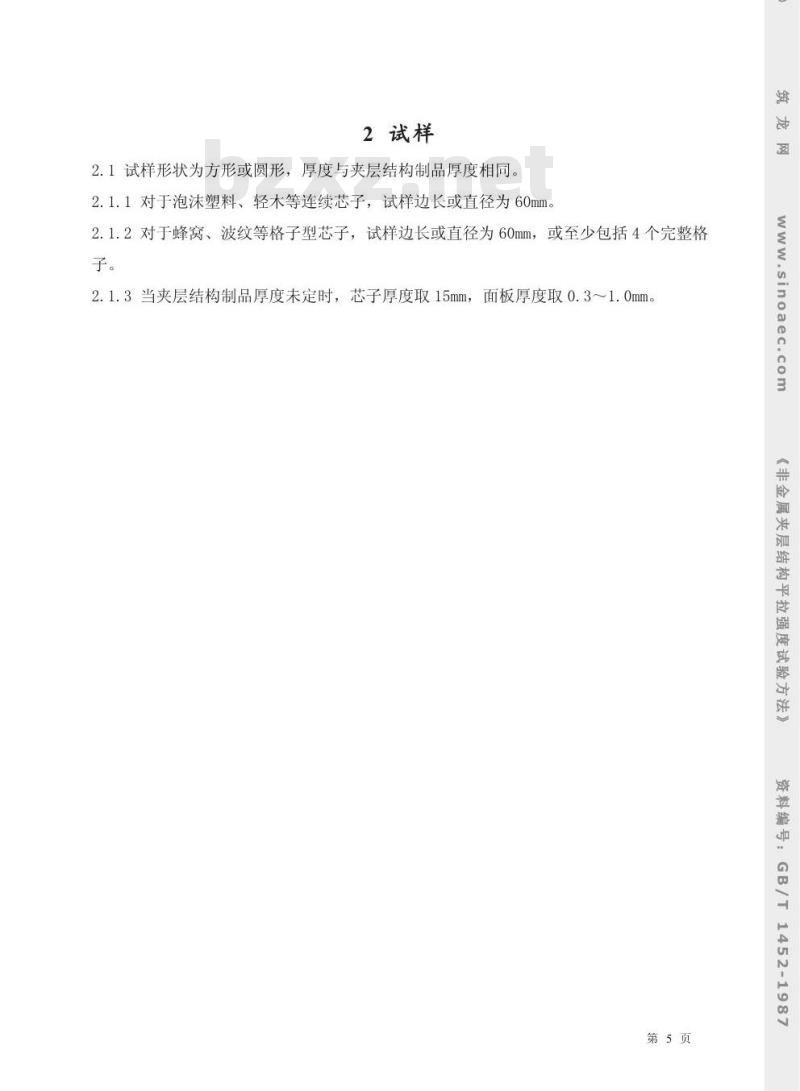

2试样
2.1试样形状为方形或圆形，厚度与夹层结构制品厚度相同。2.1.1对于泡沫塑料、轻木等连续芯子，试样边长或直径为60mm。ww.
2.1.2对于蜂窝、波纹等格子型芯子，试样边长或直径为60mm，或至少包括4个完整格子。
2.1.3当夹层结构制品厚度未定时，芯子厚度取15mm，面板厚度取0.31.0mm。金属
试验方
平拉强度
1452-1987
第5页
3试验条件
3.1试验环境条件按GB1446第3章。3.2试验设备按GB1446第5章。
3.3带万向节拉伸夹具示意图见图1。加载块与试样胶接后的组合件见图2。3.4加载速度为1～5mm/min，仲裁试验时的加裁速度为1mm/min。金属
试验方
平拉强度
1452-1987
第6页
4试验步骤
4.1试样制备按GB1446第1章。
4.2试样外观检查按GB1446第2章。ww.
4.3试样状态调节按GB1446第3章。4.4将合格试样编号，测量试样任意三处的边长或直径，取算术平均值。测量精度按GB1446第4章。
4.5试样上、下表面及加载快的胶粘面，用砂布打毛，溶剂擦干净后，用胶粘剂把试样粘在两加载块之间，注意对中，加载块与试样胶接位移小于0.3mm。胶接固化温度应为室温或比夹层结构胶接固化温度低30℃。4.6把拉伸夹具和试样组合件装在试验机上，注意对中，调整试验机零点。4.7按规定的加载速度，均匀连续加载直到破坏，读取破坏载荷值，记录破坏形式。金属夹层结构平拉强度试验方
4.8与加载块脱胶的试样应予作废，重取同批试样补充。楼
1452-1987
第7页
式中：ot-
5计算
平拉强度，MPa；
-破坏载荷，N；
-试样横截面面积（方试样：F=al·a2，圆试样：Fal、a2——试样边长，mm；
一试样直径，mm。
元D[2]],mm[2];
5.2对于格子型芯子的夹层结构，当发生芯子与面板间胶接破坏时，如需要，平拉线强度可按式(2)计算：
式中：oa-
平拉结强度，N/m；
-同式(1)；
X10[3]
单位面积胶接边长度（对于六边形蜂窝：Lac(d+ccos )sin
形蜂窝：Lai
)，1/mm;
d—蜂格中双层蜂壁边长，mm；
-蜂格中单层蜂壁边长，mm：
蜂格中单层蜂壁夹角的二分之一，（O)。d+c
正六边
第8页
sinoaec.com
《非金属夹层结构平拉强度试验方法》楼
1452-1987
试验结果
按GB1446第6章。
sinoaec.com
《非生
试验方
平拉强度
1452-1987免费标准下载网bzxz
第9页
试验报告
按GB1446第7章。
sinoaec.com
《非生
试验方
平拉强度
1452-1987
第10页
附加说明：
本标准由全国纤维增强塑料标准化技术委员会提出并归口。本标准由国家建筑材料工业局上海玻璃钢研究所、航空工业部621研究所共同起草。
本标准主要起草人周祝林、王彬如、杨云娣、颜铁煌。本标准于1979年5月1日首次发布。金属
