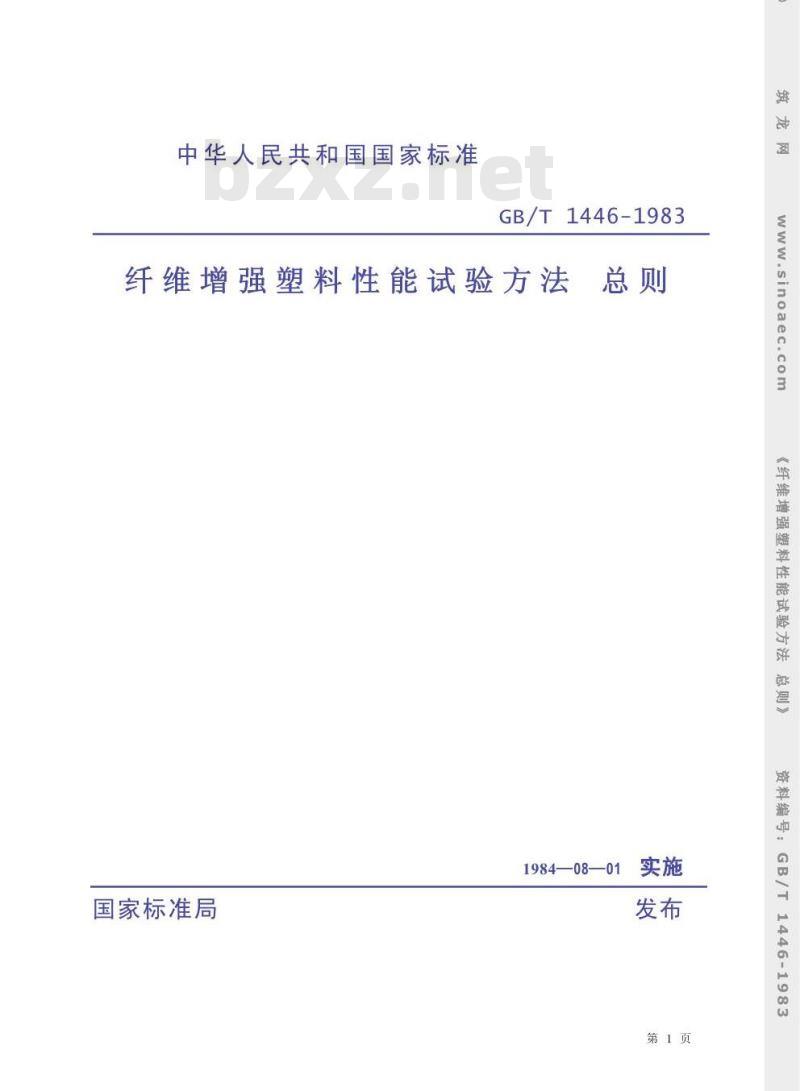

【国家标准(GB)】 纤维增强塑料性能试验方法总则

中华人民共和国国家标准
GB/T 1446-1983
纤维增强塑料性能试验方法
国家标准局
1984—08—01
第1页
sinoaec.com

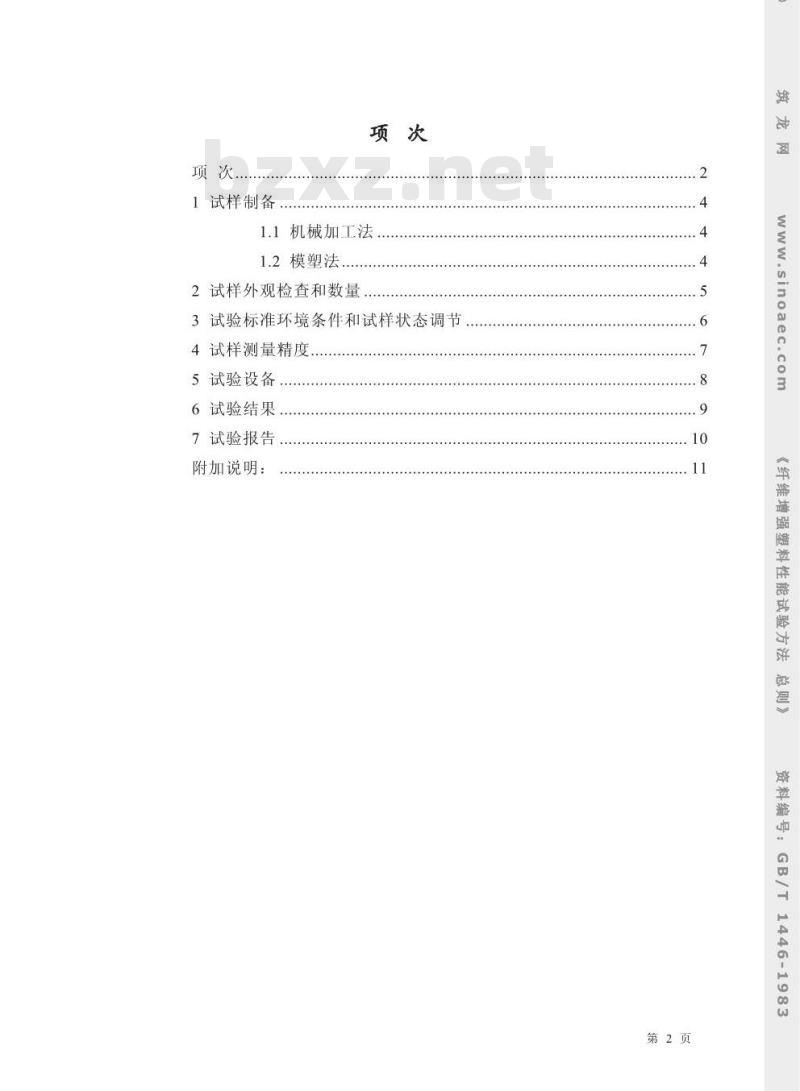

《纤维增强塑料性能试验方法
总则》
料编+
1446-1983
1试样制备
1.1机械加工法
1.2模塑法.
2试样外观检查和数量
3试验标准环境条件和试样状态调节4试样测量精度
5试验设备
6试验结果
试验报告
附加说明：
第2页
《纤维增强塑料bZxz.net
性能试验方法
1446-1983

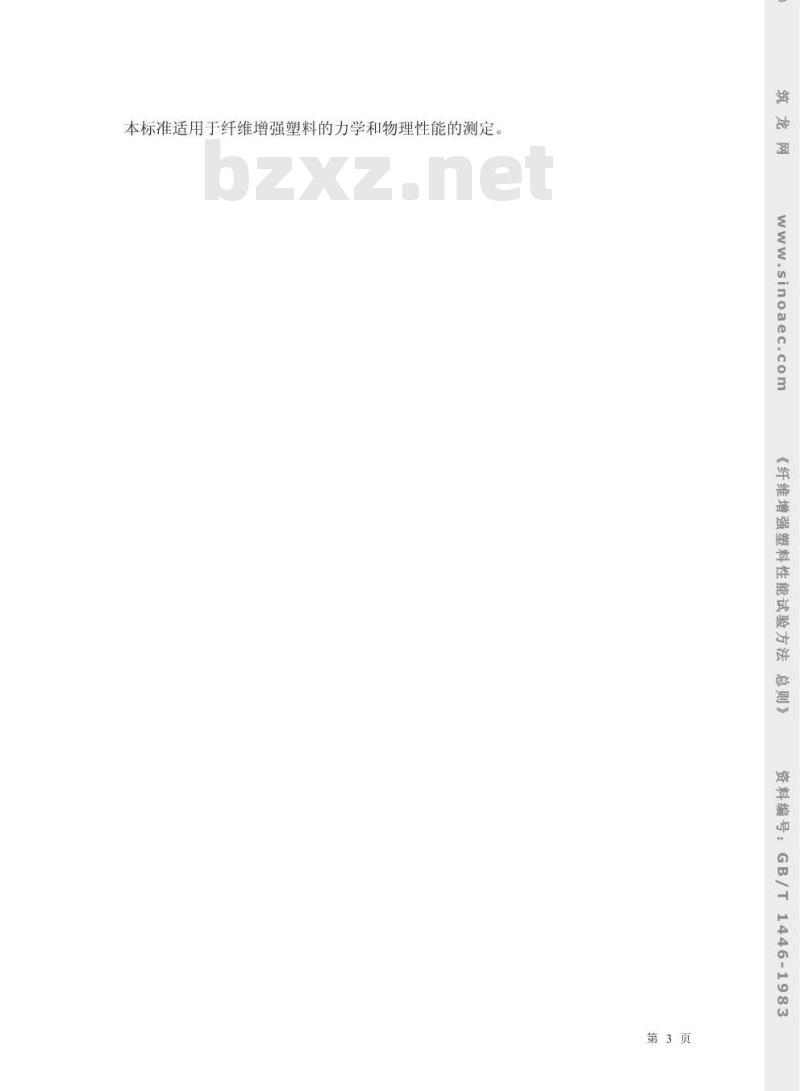

本标准适用于纤维增强塑料的力学和物理性能的测定图
sinoaec.com
《纤维
增强！
446-1983
第3页

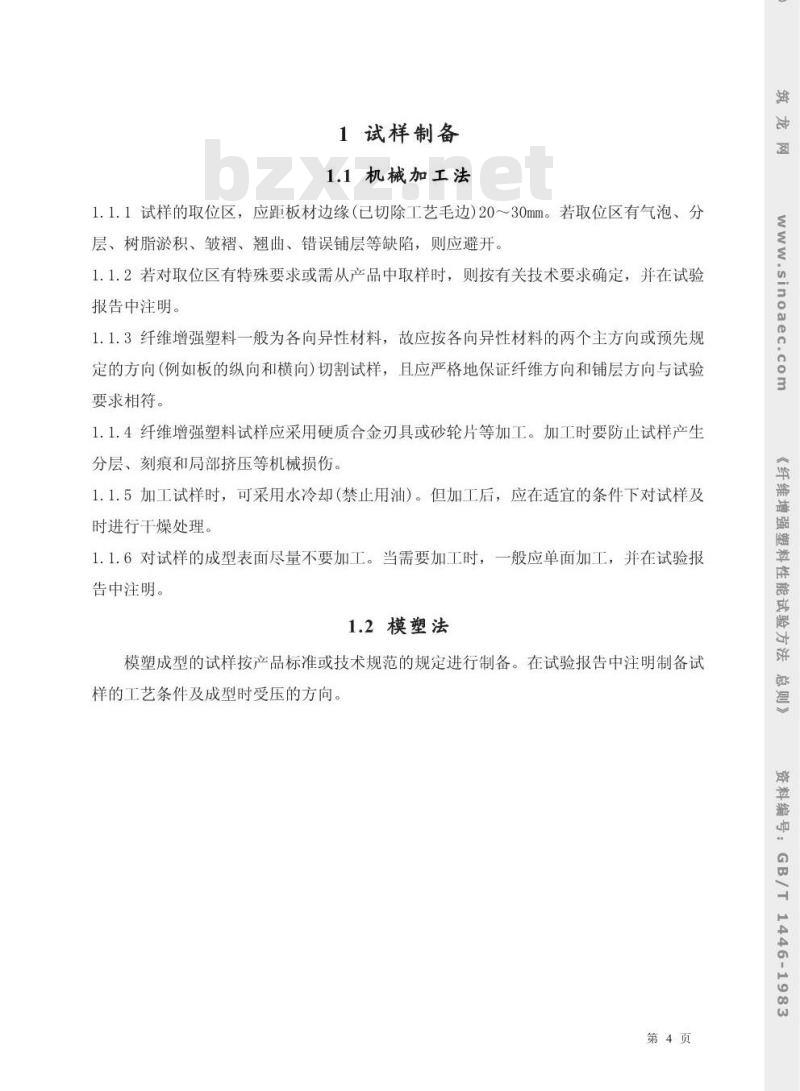

1试样制备
1.1机械加工法
1.1.1试样的取位区，应距板材边缘（已切除工艺毛边）20～30mm。若取位区有气泡、分层、树脂淤积、皱褶、翘曲、错误铺层等缺陷，则应避开。1.1.2若对取位区有特殊要求或需从产品中取样时，则按有关技术要求确定，并在试验报告中注明。
1.1.3纤维增强塑料一般为各向异性材料，故应按各向异性材料的两个主方向或预先规定的方向（例如板的纵向和横向）切割试样，且应严格地保证纤维方向和铺层方向与试验要求相符。
1.1.4纤维增强塑料试样应采用硬质合金刃具或砂轮片等加工。加工时要防止试样产生分层、刻痕和局部挤压等机械损伤1：1.5加工试样时，可采用水冷却（禁止用油）。但加工后，应在适宜的条件下对试样及时进行干燥处理。
1.1.6对试样的成型表面尽量不要加工。当需要加工时，一般应单面加工，并在试验报告中注明。
1.2模塑法
模塑成型的试样按产品标准或技术规范的规定进行制备。在试验报告中注明制备试样的工艺条件及成型时受压的方向第4页
试验方法
1446-1983

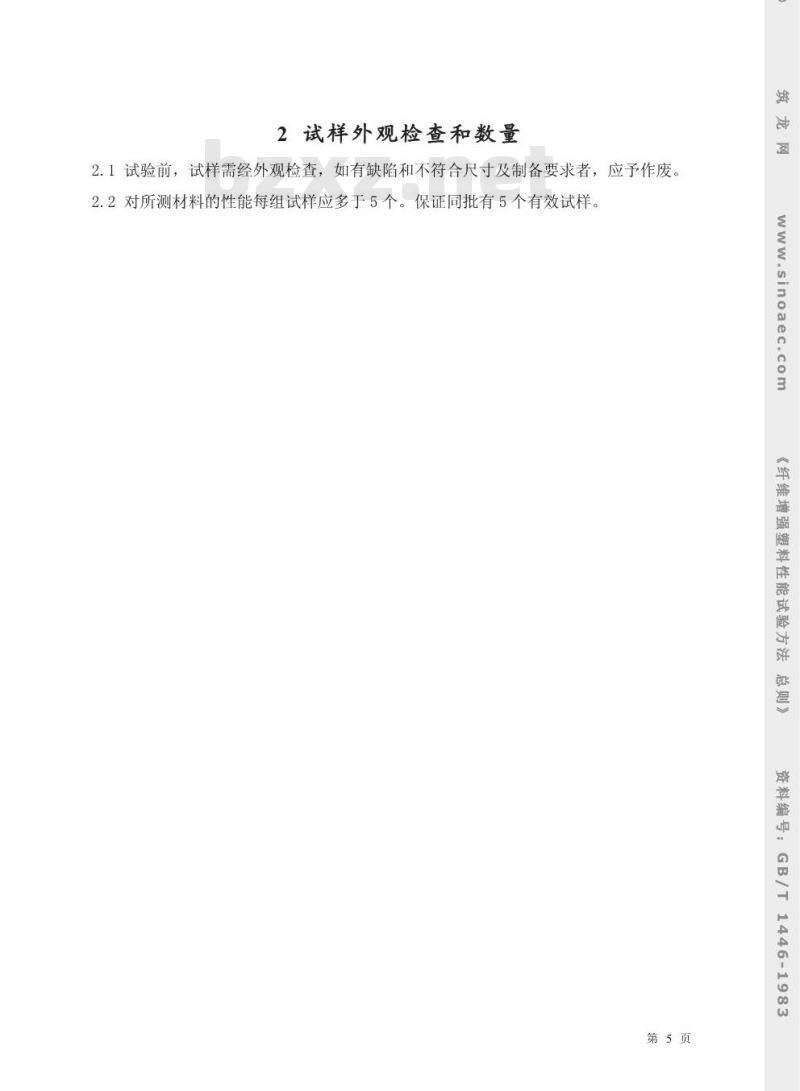

2试样外观检查和数量
2.1试验前，试样需经外观检查，如有缺陷和不符合尺寸及制备要求者，应予作废。2.2对所测材料的性能每组试样应多于5个。保证同批有5个有效试样。ww.
sinoaec.com
《纤维
增强！
446-1983
第5页
3试验标准环境条件和试样状态调节3.1试验标准环境条件
温度：23±2℃；
sinoaec.cor
相对湿度：50土5%。
3.2试样状态调节
3.2.1试验前，试样在试验标准环境条件下至少放置24h3.2.2若不具备试验标准环境条件，试验前，试样可在干燥器内至少放置24h。3.2.3特殊状态调节条件按需要而定。增强
446-1983
第6页
4试样测量精度
4.1试样尺寸小于和等于10mm的，精确到0.02mm；大于10mm的，精确到0.05mm。4.2试样共他量的测量精度应按有关试验方法中的规定。sinoaec.com
《纤维
446-1983
第7页
5试验设备
5.1力学性能用试验设备应符合以下要求：5.1.1试验机载荷相对误差不得超过土1%。ww.
sinoaec.coi
5.1.2机械式和油压式试验机使用吨位的选择应使试样施加载荷落在满载的10～90%范围内（尽量落在满载的一边），且不得小于试验机最大吨位的4%。5.1.3电子拉力试验机和伺服液压式试验机使用吨位的选择应参照该机的说明书5.1.4测量变形的仪器仪表相对误差差均不得超过土1%5.2物理性能用试验设备应符合有关标准的规定。5.3试验设备定期经国家计量部门进行检定《纤维
试验方
1446-1983
第8页
6试验结果
6.1每个试样的性能值：X1，X2，…，Xn。必要时，应说明每个试样的破坏情况。6.2算术平均值X计算到三位有效数字。n
式中：Xi-
每个试样的性能值；
n——试样数。
6.3标准差S计算到二位有效数字。n
(Xi-x)[2]
式中符号同式（1)
6.4离散系数Cv计算到二位有效数字。S
式中符号同式（1)、(2)。
6.5平均值的置信区间。
· (1)
（3）
第9页
.sinoaec.co
维增强塑
性能试验方
46-1983
7试验报告
试验报告的内容包括以下各项全部或部分：a.试验项目名称
b.试样来源及制备情况，材料品种及规格；c.试样编号、形状、尺寸、外观质量及数量：d.试验温度、相对湿度及试样状态调节；e.试验设备及仪器仪表的型号、量程及使用情况等：f.试验结果：
给出每个试样的性能值（必要时，给出每个试样的破坏情况）、算术平均值、标准差及离散系数。
若有要求，可按IS02602-1980《试验结果的统计分析—平均值的估算一—置信区间》给出一定置信度的平均值置信区间：g.试验人员、日期及其他。
第10页
sinoaec.coi
增强皇
性能试验方法
1446-1983
附加说明：
本标准由国家建筑材料工业局提出。由全国塑料材料化技术委员会纤维增强塑料标准化分技术委员会归口。
sinoaec.con
本标准由国家建筑材料工业局北京玻璃钢研究所、中国船舶工业总公司渤海造船厂和兵器工业部五三所共同起草。本标准主要起草人邬友英、孙恒昌、邬怀仁。本标准于1979年5月1日首次发布，增强
446-1983
第11页
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
