【国家标准(GB)】 纸和纸板 干热加速老化的方法(120±2℃或150±2℃)

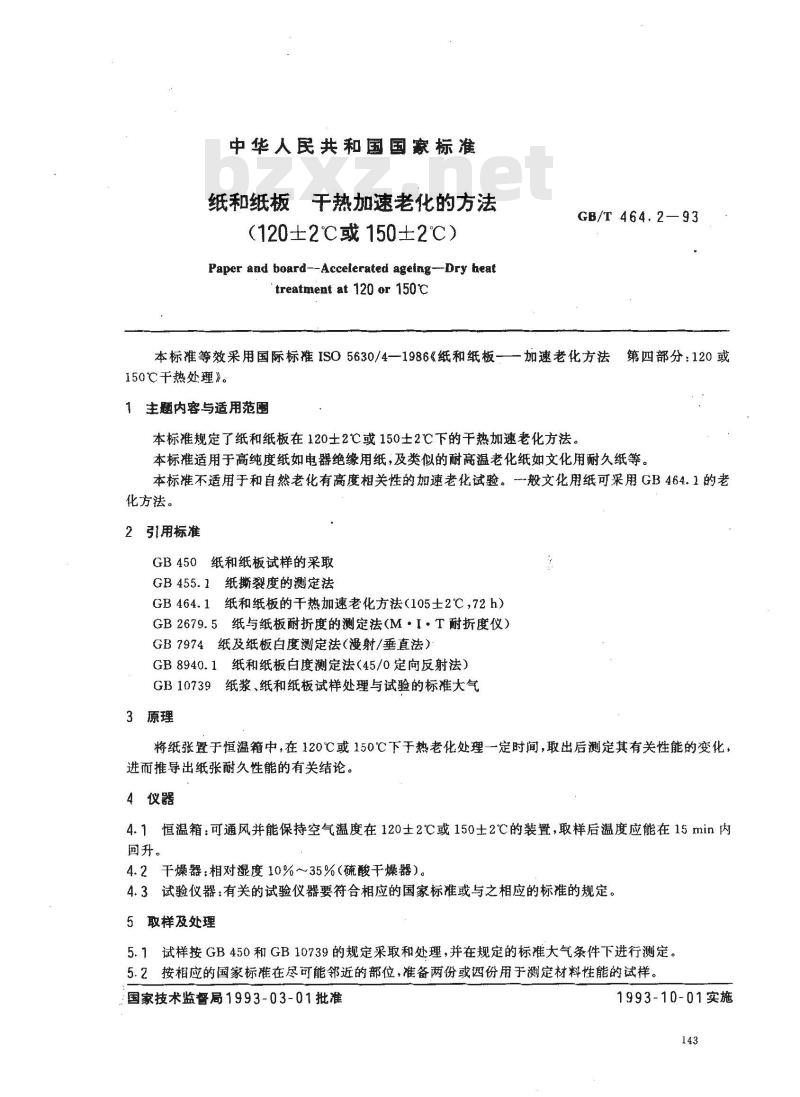

中华人民共和国国家标准
纸和纸板干热加速老化的方法
（120±2℃或150±2℃）
Paper and board--Accelerated ageing--Dry heattreatment at 120 or 150℃
GB/T 464.2—93
本标准等效采用国际标准IS05630/4—1986《纸和纸板—加速老化方法第四部分：120或150℃干热处理》。
1主题内容与适用范围
本标准规定了纸和纸板在120士2℃或150士2℃下的干热加速老化方法。本标准适用于高纯度纸如电器绝缘用纸，及类似的耐高温老化纸如文化用耐久纸等。本标准不适用于和自然老化有高度相关性的加速老化试验。一般文化用纸可采用GB464.1的老化方法。
2引用标准
GB450纸和纸板试样的采取
GB455.1纸撕裂度的测定法
GB464.1纸和纸板的千热加速老化方法（105士2℃，72h）GB2679.5纸与纸板耐折度的测定法（M·I·T耐折度仪）GB7974纸及纸板白度测定法（漫射/垂直法）GB8940.1纸和纸板白度测定法（45/0定向反射法）GB10739纸浆、纸和纸板试样处理与试验的标准大气3原理
将纸张置于恒温箱中，在120℃或150℃下干热老化处理一定时间，取出后测定其有关性能的变化，进而推导出纸张耐久性能的有关结论。4仪器
4.1恒温箱：可通风并能保持空气温度在120士2℃或150士2℃的装置，取样后温度应能在15min内回升。
4.2干燥器：相对湿度10%～35%（硫酸干燥器）。4.3试验仪器：有关的试验仪器要符合相应的国家标准或与之相应的标准的规定。5取样及处理
5.1试样按GB450和GB10739的规定采取和处理，并在规定的标准大气条件下进行测定。5.2按相应的国家标准在尽可能邻近的部位，准备两份或四份用于测定材料性能的试样。国家技术监督局1993-03-01批准1993-10-01实施

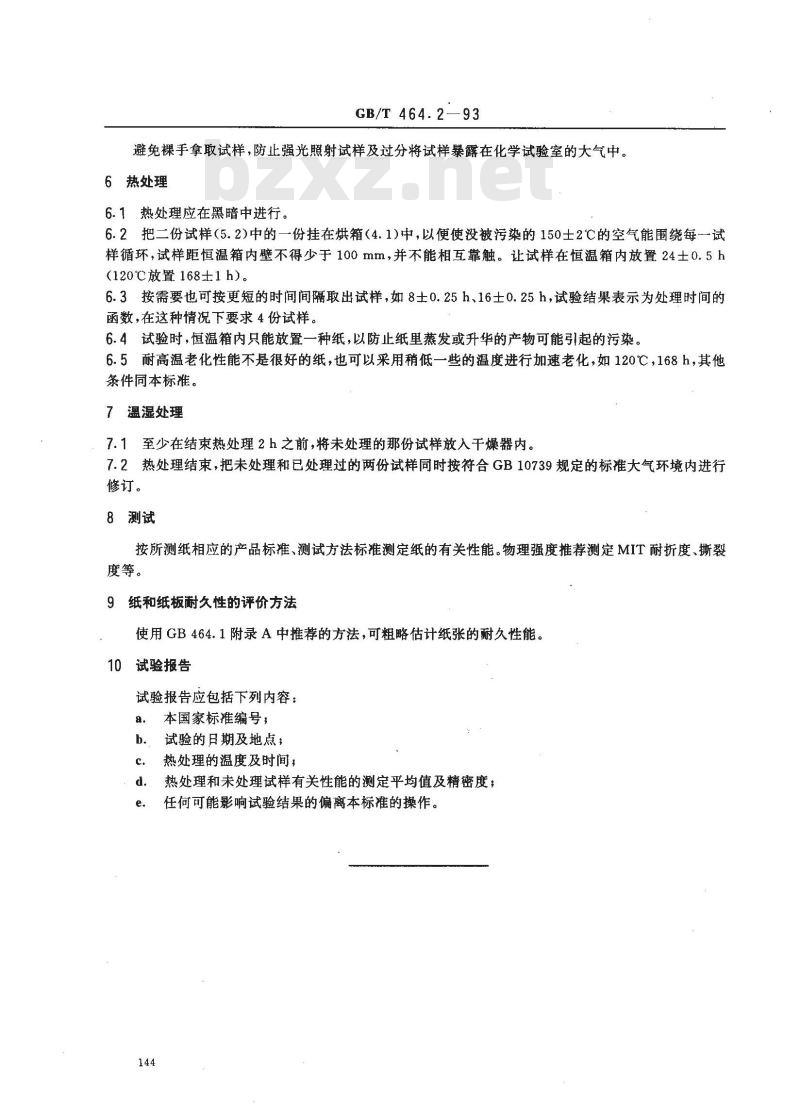

GB/T 464.2—93
避免裸手拿取试样，防止强光照射试样及过分将试样暴露在化学试验室的大气中。6热处理
6.1热处理应在黑暗中进行。
6.2把二份试样（5.2)中的一份挂在烘箱（4.1)中，以便使没被污染的150士2℃的空气能围绕每一试样循环，试样距恒温箱内壁不得少于100mm，并不能相互靠触。让试样在恒温箱内放置24士0.5h（120℃放置168±1h）。
6.3按需要也可按更短的时间间隔取出试样，如8士0.25h，16士0.25h，试验结果表示为处理时间的函数，在这种情况下要求4份试样。6.4试验时，恒温箱内只能放置一种纸，以防止纸里燕发或升华的产物可能引起的污染。6.5耐高温老化性能不是很好的纸，也可以采用稍低一些的温度进行加速老化，如120℃，168h，其他条件同本标准。
7温湿处理bzxz.net
7.1至少在结束热处理2h之前，将未处理的那份试样放入干燥器内。7.2热处理结束，把未处理和已处理过的两份试样同时按符合GB10739规定的标准大气环境内进行修订。
8测试
按所测纸相应的产品标准、测试方法标准测定纸的有关性能。物理强度推荐测定MIT耐折度、撕裂度等。
9纸和纸板耐久性的评价方法
使用GB464.1附录A中推荐的方法，可粗略估计纸张的耐久性能。10试验报告
试验报告应包括下列内容：
本国家标准编号；
试验的日期及地点；
热处理的温度及时间；
热处理和未处理试样有关性能的测定平均值及精密度；任何可能影响试验结果的偏离本标准的操作。附加说明：

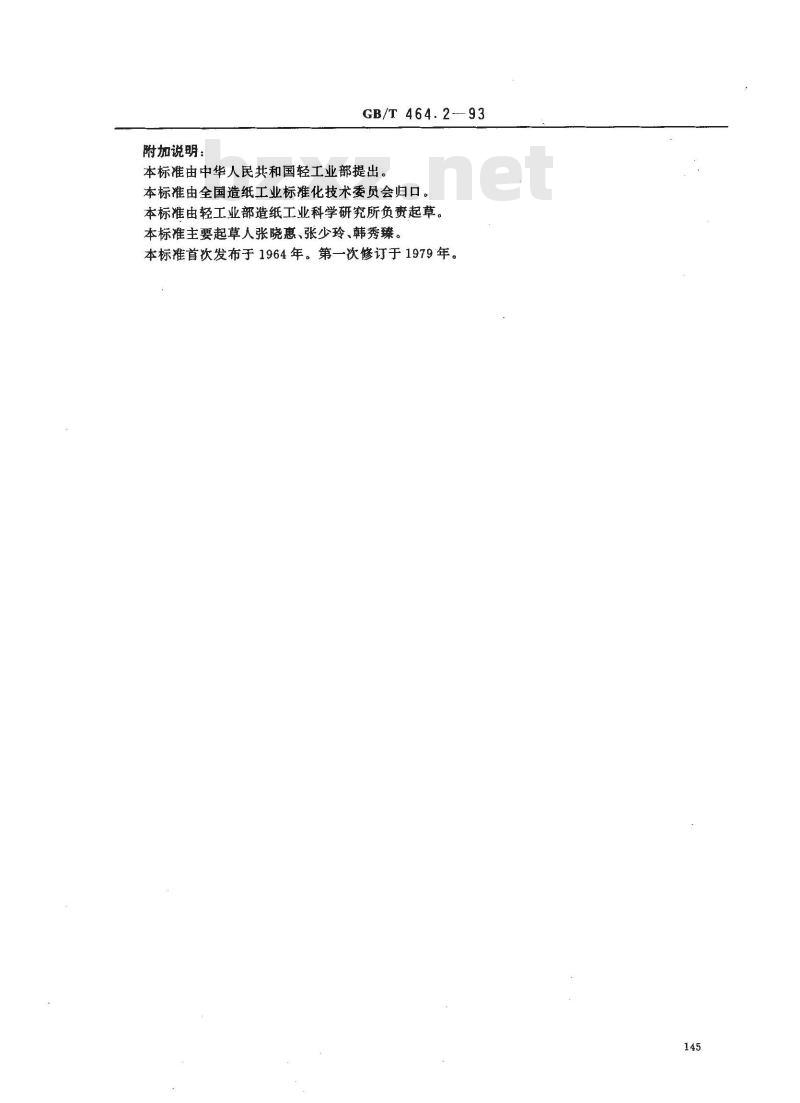

GB/T464.2-93
本标准由中华人民共和国轻工业部提出。本标准由全国造纸工业标准化技术委员会归口。本标准由轻工业部造纸工业科学研究所负费起草。本标准主要起草人张晓惠、张少玲、韩秀臻。本标准首次发布于1964年。第一次修订于1979年。145
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
