【国家标准(GB)】 电话自动交换网带内单频脉冲线路信号方式

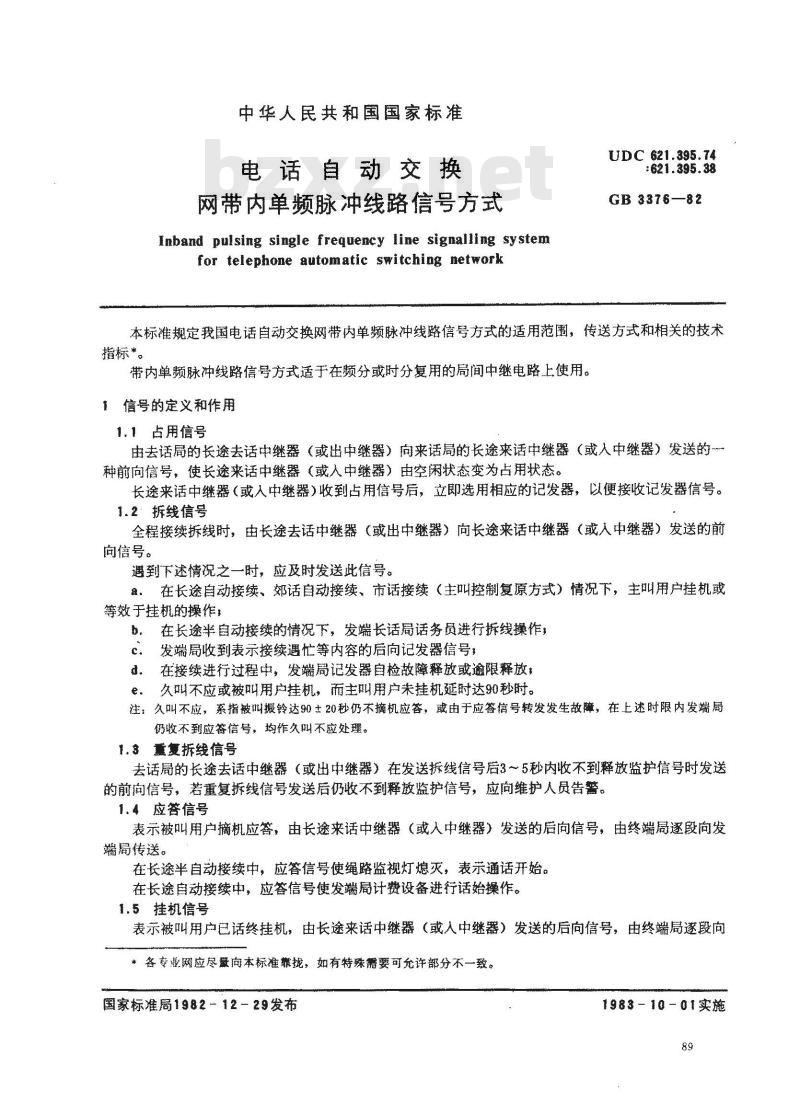

中华人民共和国国家标准
电话自动交换
网带内单频脉冲线路信号方式
Inband pulsing single frequeney line signalling systemfor telephone automatic switching networkUDC 621.395.74
:621.395.38
GB3376—82
本标准规定我国电话自动交换网带内单频脉冲线路信号方式的适用范围，传送方式和相关的技术指标*。
带内单频脉冲线路信号方式适于在频分或时分复用的局间中继电路上使用。美信号的定义和作用
1.1占用信号
由去话局的长途去话中继器（或出中继器）向来话局的长途来话中继器（或人中继器）发送的一种前向信号，使长途来话中继器（戴人中继器）由空闲状态变为占用状态。长途来话中继器（或人中继器）收到占用信号后，立即选用相应的记发器，以便接收记发器信号。1.2拆线信号
全程接续拆线时，由长途去话中继器（或出中继器）向长途来话中继器（或人中继器）发送的前向信号。
遇到下述情况之一时，应及时发送此信号。a：在长途自动接续，郊话自动接续、市话接续（主叫控制复原方式）情况下，主叫用户挂机或等效于挂机的操作
在长途半自动接续的情况下，发端长话局话务员进行拆线操作，h
发端局收到表示接续遇忙等内容的后向记发器信号c.
在接续进行过程中，发端局记发器自检故障释放或逾限释放d.
久叫不应或被叫用户挂机，而主叫用户未挂机延时达秒时。e.
注：久叫不应，系指被叫搬铃达90士20秒仍不摘机应答，或由于应答信号转发发生故障，在上述时限内发端局仍收不到应答信号，均作久不应处理。1.8复拆线信号
去话局的长途去话中继器（或出中继器）在发送拆线信号后3～5秒内收不到释放监护信号时发送的前向信号，若董复拆线信号发送后仍收不到释放监护信号，应向维护人员告警。1.4应答信号
表示被叫用户摘机应答，由长途来话中继器（或人中继器）发送的后向信号，由终端局逐段向发端局传送。
在长途半自动接续中，应答信号使绳路监视灯熄灭，表示通话开始。在长途自动接续中，应答信号使发端局计费设备进行话始操作。1.5挂机信号
表示被叫用户已话终挂机，由长途来话中继器（或人中继器）发送的后向信号，由终端局遂段向*各专业网应尽量向本标准靠拢，如有特殊需婴可允许部分不一致。国家标准局1982-12-29发布
1983-10-01实施
发端局传送。

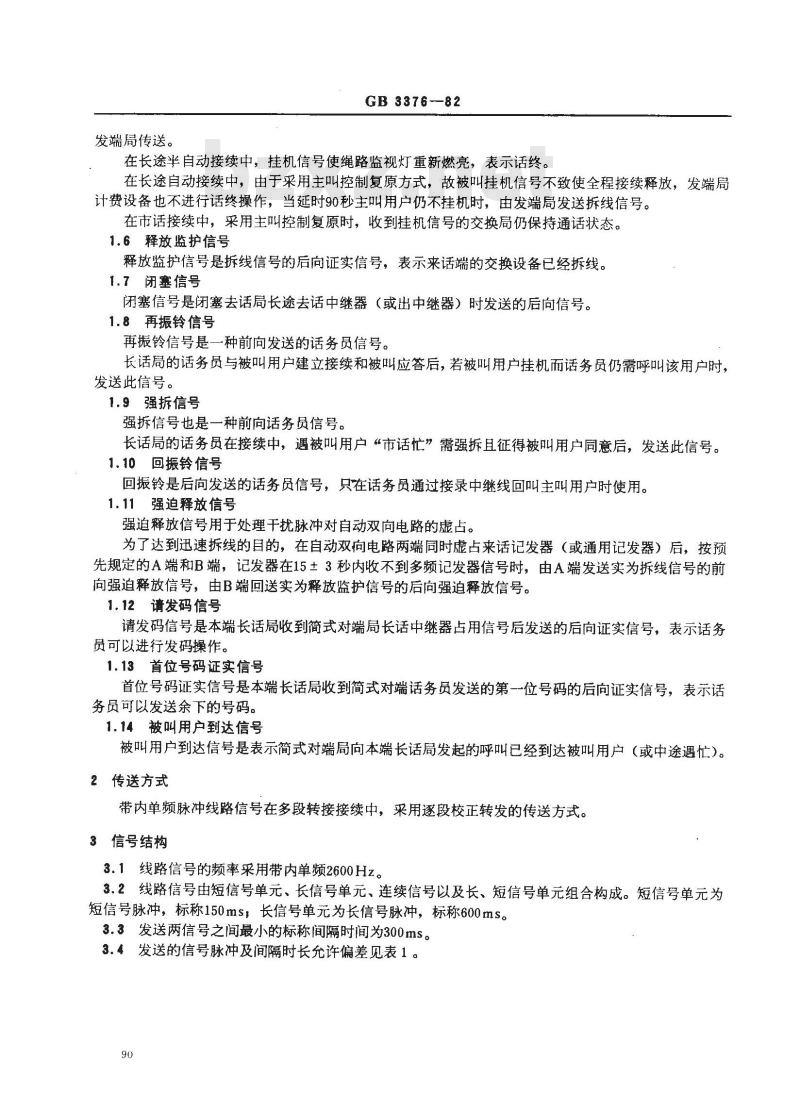

GB 3376-82
在长途半自动接续中，挂机信号使绳路监视灯重新燃亮，表示话终。在长途自动接续中，由于采用主叫控制复原方式，故被叫挂机信号不致使全程接续释放，发端局计费设备也不进行话终操作，当延时90秒主叫用户仍不挂机时，由发端局发送拆线信号。在市话接续中，采用主叫控制复原时，收到挂机信号的交换局仍保持通话状态。1.6释放监护信号
释放监护信号是拆线信号的后向证实信号，表示来话端的交换设备已经拆线。1.7闭塞信号
闭塞信号是闭塞去话局长途去话中继器（或出中继器）时发送的后向信号。1.8再振铃信号
再振铃信号是一种前向发送的话务员信号。长话局的话务员与被叫用户建立接续和被叫应答后，若被叫用户挂机而话务员仍需呼叫该用户时，发送此信号。
1.9强拆信号
强拆信号也是一种前向话务员信号。长话局的话务员在接续中，遇被叫用户“市话忙”需强拆且征得被叫用户同意后，发送此信号。1.10回振铃信号
回振铃是后向发送的话务员信号，只在话务员通过接录中继线回叫主叫用户时使用。1.11强迫释放信号
强迫释放信号用于处理干扰脉冲对自动双向电路的虚占。为了达到迅速拆线的目的，在自动双向电路两端同时虚占来话记发器（或通用记发器）后，按预先规定的A端和B端，记发器在15±3秒内收不到多频记发器信号时，由A端发送实为拆线信号的前向强追释放信号，由B端回送实为释放监护信号的后向强追释放信号。1.12请发码信号
请发码信号是本端长话局收到简式对端局长话中继器占用信号后发送的后向证实信号，表示话务员可以进行发码操作。
1.13首位号码证实信号
首位号码证实信号是本端长话局收到简式对端话务员发送的第一位号码的后向证实信号，表示话务员可以发送余下的号码。
1.14被叫用户到达信号
被叫用户到达信号是表示简式对端局向本端长话局发起的呼叫已经到达被叫用户（或中途遇忙）。2传送方式
带内单频脉冲线路信号在多段转接接续中，采用逐段校正转发的传送方式。3信号结构
3.1线路信号的频率采用带内单频2600Hz。3.2线路信号由短信号单元、长信号单元、连续信号以及长、短信号单元组合构成。短信号单元为短信号脉冲，标称150ms，长信号单元为长信号脉冲，标称600ms。3.3发送两信号之间最小的标称间隔时间为300ms。3.4发送的信号脉冲及间隔时长允许偏差见表1。90

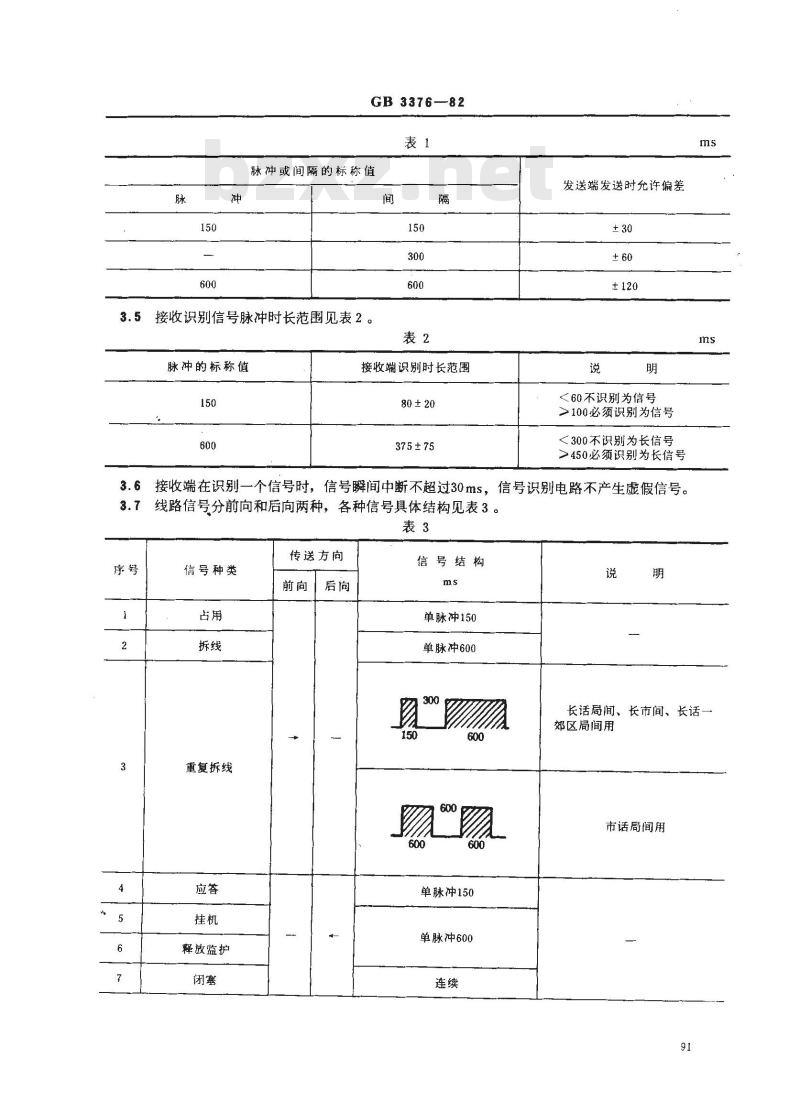

GB 3376—82
脉冲或间隔的标称值
接收识别信号脉冲时长范围见表2。3.5
脉冲的标称值
接收端识别时长范围
80±20
375±75
发送端发送时充许偏差
<60不识别为信号
>100必须识别为信号
<300不识别为长信号
>450必须识别为长信号
接收端在识别一个信号时，信号瞬间中断不超过30ms，信号识别电路不产生虚假信号。3.6
3.7线路信号分前向和后向两种，各种信号具体结构见表3。表3
信号种类
重复拆线
释放监护
传送方向
前向后向
信号结构
单脉冲150
单脉冲600
单脉冲150
单脉冲600
长话局间、长市间、长话一
郊区局间用
市话局间用
话务员信号
信号种类
再摄铃
(或强拆）
回振铃
强迫释放
（只限于双向电路）
请发码
首位号码证实
被叫用户到达
4信号分割
4.1发送分割
传送方向
前向后向

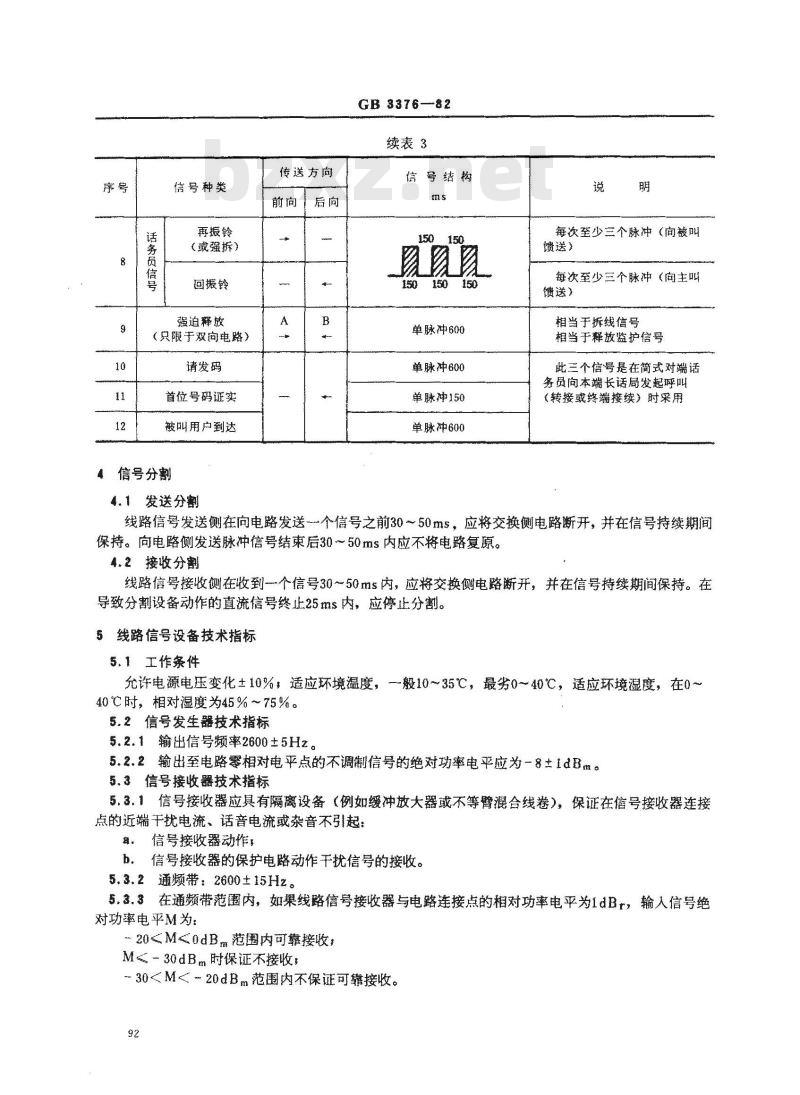

GB 3376—82
续表3
信号结构
单脉冲600
单脉冲600
单脉冲150
单脉冲600
每次至少三个脉冲（向被叫
馈送）
每次至少三个脉冲（向主叫
馈送）
相当于拆线信号
相当于释放益护信号
此三个信号是在简式对端话
务员向本端长话局发起呼叫
（转接或终瀚接续）时采用
线路信号发送侧在向电路发送-个信号之前30～50ms，应将交换侧电路断开，并在信号持续期间保持。向电路侧发送脉冲信号结束后30~50ms内应不将电路复原。表2接收分割
线路信号接收侧在收到一个信号30～50ms内，应将交换侧电路断开，并在信号持续期间保持。在导致分割设备动作的直流信号终止25ms内，应停止分割。5线路信号设备技术指标
5.1工作条件
允许电源电压变化±10%，适应环境温度，-般1035℃，最劣0~40℃，适应环境湿度，在040℃时，相对湿度为45%~75%。
5.2信号发生器技术指标
5.2.1输出信号频率2600±5H2
5.2.2输出至电路零相对电平点的不调制信号的绝对功率电平应为-8±1dBm。5.3信号接收器技术指标
5.3.1信号接收器应具有隔离设备（例如缓冲放大器或不等臀混合线卷），保证在信号接收器连接点的近端干扰电流、话音电流或杂音不引起：维：信号接收器动作
b。信号接收器的保护电路动作干扰信号的接收。5.3.2通频带：2600±15Hz。
5.3.3在通频带范圈内，如果线路信号接收器与电路连接点的相对功率电平为1dBr，输入信号绝对功率电平M为：
20M-30dB㎡时保证不接收，
～30GB 3376—82

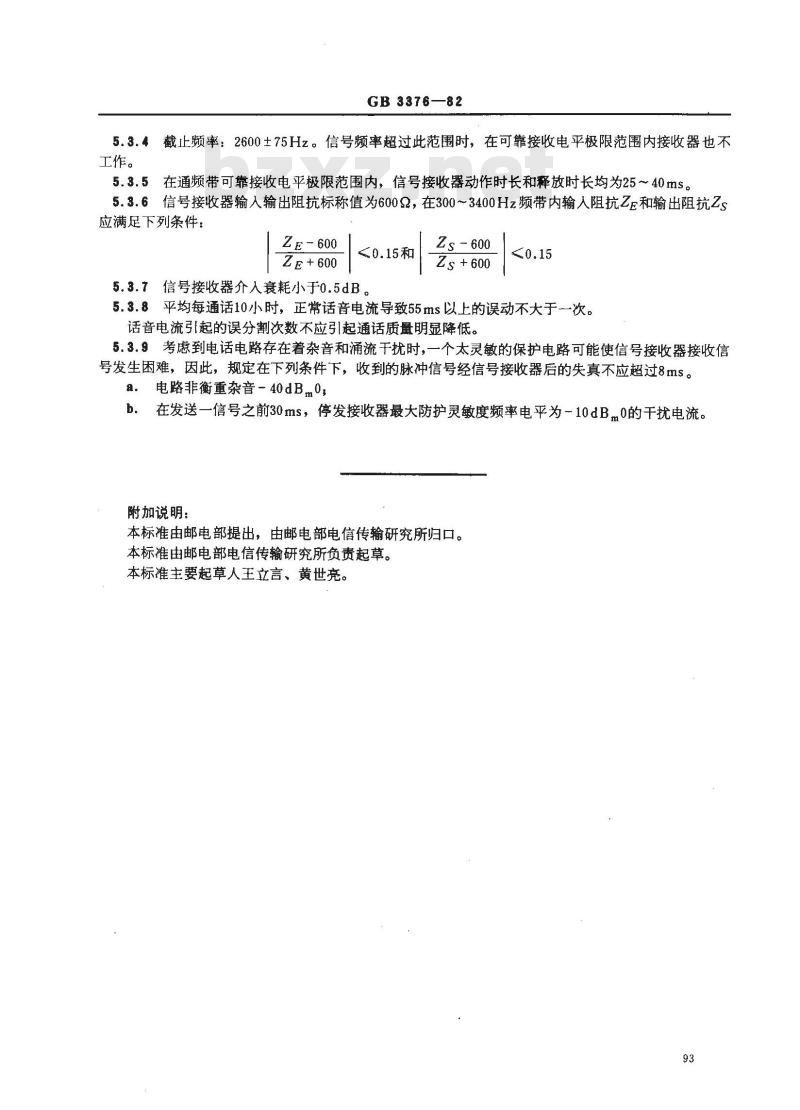

5.3.4截止频率：2600±75Hz。信号频率超过此范围时，在可靠接收电平极限范围内接收器也不工作。
5.3.5在通频带可靠接收电平极限范围内，信号接收器动作时长和释放时长均为25～40ms。5.3.6信号接收器输人输出阻抗标称值为6002，在300～3400Hz频带内输人阻抗Ze和输出阻抗Zs应满足下列条件：
ZE-600
ZE+600
5.3.7信号接收器介人衰耗小于0.5dB。Zs-600
Zs+600bzxZ.net
5.3.8平均每通话10小时，正常话音电流导致55ms以上的误动不大于一次。话音电流引起的误分割次数不应引起通话质量明显降低。5.3.9考虑到电话电路存在着杂音和涌流干扰时，一个太灵敏的保护电路可能使信号接收器接收信号发生困难，因此，规定在下列条件下，收到的脉冲信号经信号接收器后的失真不应超过8ms。a．电路非衡重杂音－40dBm0,
b．在发送一信号之前30ms，停发接收器最大防护灵敏度频率电平为-10dBm0的干扰电流。附加说明：
本标准由邮电部提出，由邮电部电信传输研究所归口。本标准由邮电部电信传输研究所负责起草。本标准主要起草人王立言、黄世亮。93
