- 您的位置:
- 标准下载网 >>
- 标准分类 >>
- 国家标准(GB) >>
- GB/T 465.1-1989 纸和纸板按规定时间浸水后耐破度的测定法
标准号:
GB/T 465.1-1989
标准名称:
纸和纸板按规定时间浸水后耐破度的测定法
标准类别:
国家标准(GB)
标准状态:
已作废-
发布日期:
1988-12-03 -
实施日期:
1989-01-02 -
作废日期:
2009-05-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
58.00 KB
标准ICS号:
造纸技术>>85.060纸和纸板中标分类号:
轻工、文化与生活用品>>造纸>>Y30造纸综合
替代情况:
替代GB 465-1979;被GB/T 465.1-2008代替采标情况:
=ISO 3689

部分标准内容:

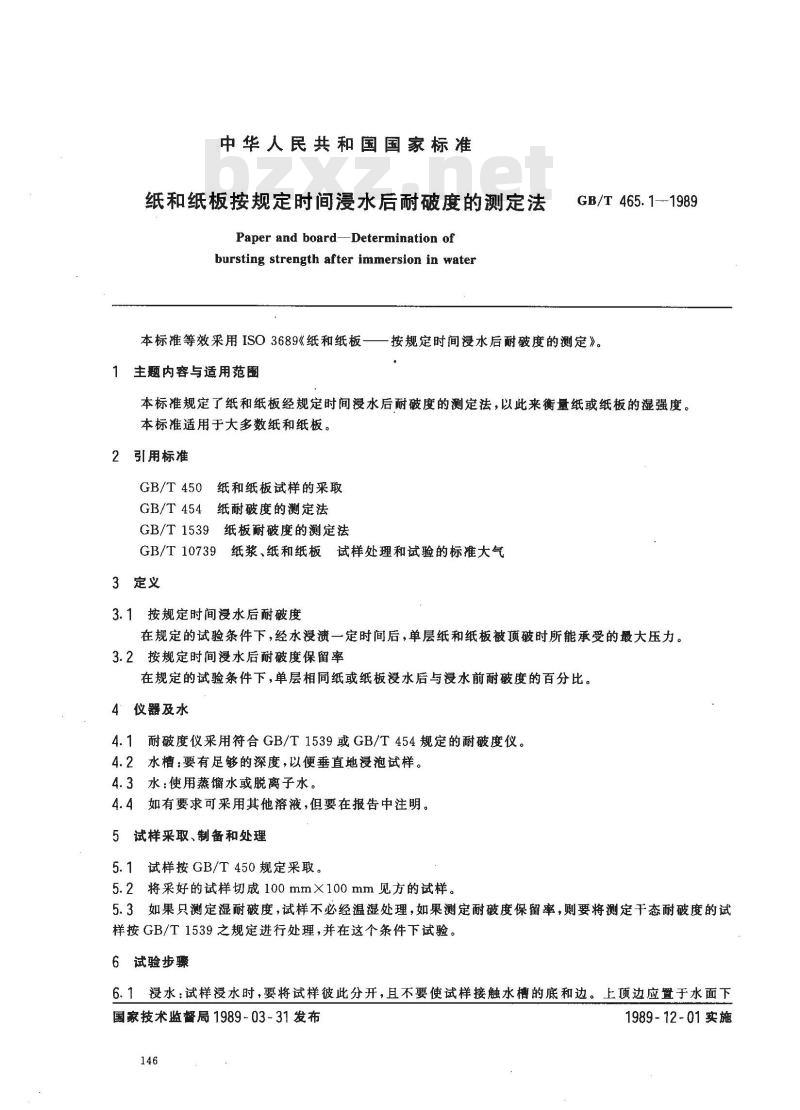

中华人民共和国国家标准
纸和纸板按规定时间浸水后耐破度的测定法Paper and board-Determination ofbursting strength after immersion in water本标准等效采用ISO3689《纸和纸板1主题内容与适用范围
GB/T465.1—-1989
按规定时间浸水后耐破度的测定》。本标准规定了纸和纸板经规定时间浸水后耐破度的测定法,以此来衡量纸或纸板的湿强度。本标准适用于大多数纸和纸板。2引用标准
GB/T450纸和纸板试样的采取
GB/T 454纸耐破度的测定法
GB/T1539纸板耐破度的测定法
GB/T10739纸浆、纸和纸板试样处理和试验的标准大气3定义
3.1按规定时间浸水后耐破度
在规定的试验条件下,经水浸溃一定时间后,单层纸和纸板被顶破时所能承受的最大压力。3.2按规定时间漫水后耐破度保留率在规定的试验条件下,单层相同纸或纸板浸水后与浸水前耐破度的百分比。4仪器及水
4.1耐破度仪采用符合GB/T1539或GB/T454规定的耐破度仪。4.2水槽:要有足够的深度,以便垂直地浸泡试样。4.3水:使用蒸馏水或脱离子水。4.4如有要求可采用其他溶液,但要在报告中注明。5试样采取、制备和处理
5.1试样按GB/T450规定采取。
5.2将采好的试样切成100mm×100mm见方的试样。5. 3如果只测定湿耐破度,试样不必经温湿处理,如果测定耐破度保留率,则要将测定干态耐破度的试样按GB/T1539之规定进行处理,并在这个条件下试验。6试验步骤免费标准下载网bzxz
6.1浸水:试样浸水时,要将试样彼此分开,且不要使试样接触水槽的底和边。上项边应置于水面下国家技术监督局1989~03-31发布146
1989-12-01实施
GB/T465.1—1989

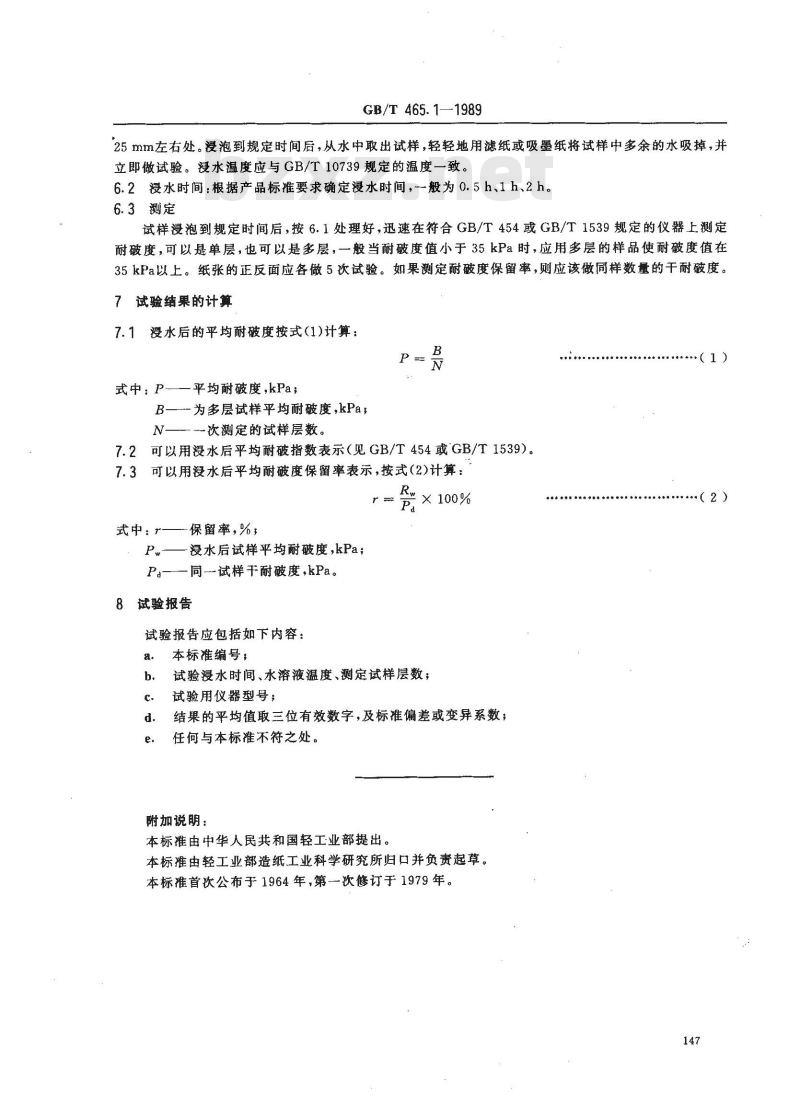

25mm左右处。浸泡到规定时间后,从水中取出试样,轻轻地用滤纸或吸墨纸将试样中多余的水吸掉,并立即做试验。复水温度应与GB/T10739规定的温度一致。6.2浸水时间:根据产品标准要求确定漫水时间,般为0.5h、1h、2h。6.3测定
试样浸泡到规定时间后,按6.1处理好,迅速在符合GB/T454或GB/T1539规定的仪器上测定耐破度,可以是单层,也可以是多层,一般当耐破度值小于35kPa时,应用多层的样品使耐破度值在35kPa以上。纸张的正反面应各做5次试验。如果测定耐破度保留率,则应该做同样数量的干耐破度。7试验结果的计算
7.1浸水后的平均耐破度按式(1)计算:p=
式中:P——平均耐破度,kPa;
B—-为多层试样平均耐破度,kPa;N-
一次测定的试样层数。
7.2可以用浸水后平均耐破指数表示(见GB/T454或GB/T1539)。7.3可以用浸水后平均耐破度保留率表示,按式(2)计算:Rw
式中:r—
-保留率,%环
Pw—浸水后试样平均耐破度,kPa;Pa———同—试样干耐破度,kPa。8试验报告
试验报告应包括如下内容:
本标准编号:
× 100%
试验浸水时间、水溶液温度、测定试样层数;试验用仪器型号;
结果的平均值取三位有效数字,及标准偏差或变异系数;任何与本标准不符之处,
附加说明:
本标准由中华人民共和国轻工业部提出。本标推由轻工业部造纸工业科学研究所归口并负责起草。本标准首次公布于1964年,第次修订于1979年。·(1)
(2)
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
纸和纸板按规定时间浸水后耐破度的测定法Paper and board-Determination ofbursting strength after immersion in water本标准等效采用ISO3689《纸和纸板1主题内容与适用范围
GB/T465.1—-1989
按规定时间浸水后耐破度的测定》。本标准规定了纸和纸板经规定时间浸水后耐破度的测定法,以此来衡量纸或纸板的湿强度。本标准适用于大多数纸和纸板。2引用标准
GB/T450纸和纸板试样的采取
GB/T 454纸耐破度的测定法
GB/T1539纸板耐破度的测定法
GB/T10739纸浆、纸和纸板试样处理和试验的标准大气3定义
3.1按规定时间浸水后耐破度
在规定的试验条件下,经水浸溃一定时间后,单层纸和纸板被顶破时所能承受的最大压力。3.2按规定时间漫水后耐破度保留率在规定的试验条件下,单层相同纸或纸板浸水后与浸水前耐破度的百分比。4仪器及水
4.1耐破度仪采用符合GB/T1539或GB/T454规定的耐破度仪。4.2水槽:要有足够的深度,以便垂直地浸泡试样。4.3水:使用蒸馏水或脱离子水。4.4如有要求可采用其他溶液,但要在报告中注明。5试样采取、制备和处理
5.1试样按GB/T450规定采取。
5.2将采好的试样切成100mm×100mm见方的试样。5. 3如果只测定湿耐破度,试样不必经温湿处理,如果测定耐破度保留率,则要将测定干态耐破度的试样按GB/T1539之规定进行处理,并在这个条件下试验。6试验步骤免费标准下载网bzxz
6.1浸水:试样浸水时,要将试样彼此分开,且不要使试样接触水槽的底和边。上项边应置于水面下国家技术监督局1989~03-31发布146
1989-12-01实施
GB/T465.1—1989
25mm左右处。浸泡到规定时间后,从水中取出试样,轻轻地用滤纸或吸墨纸将试样中多余的水吸掉,并立即做试验。复水温度应与GB/T10739规定的温度一致。6.2浸水时间:根据产品标准要求确定漫水时间,般为0.5h、1h、2h。6.3测定
试样浸泡到规定时间后,按6.1处理好,迅速在符合GB/T454或GB/T1539规定的仪器上测定耐破度,可以是单层,也可以是多层,一般当耐破度值小于35kPa时,应用多层的样品使耐破度值在35kPa以上。纸张的正反面应各做5次试验。如果测定耐破度保留率,则应该做同样数量的干耐破度。7试验结果的计算
7.1浸水后的平均耐破度按式(1)计算:p=
式中:P——平均耐破度,kPa;
B—-为多层试样平均耐破度,kPa;N-
一次测定的试样层数。
7.2可以用浸水后平均耐破指数表示(见GB/T454或GB/T1539)。7.3可以用浸水后平均耐破度保留率表示,按式(2)计算:Rw
式中:r—
-保留率,%环
Pw—浸水后试样平均耐破度,kPa;Pa———同—试样干耐破度,kPa。8试验报告
试验报告应包括如下内容:
本标准编号:
× 100%
试验浸水时间、水溶液温度、测定试样层数;试验用仪器型号;
结果的平均值取三位有效数字,及标准偏差或变异系数;任何与本标准不符之处,
附加说明:
本标准由中华人民共和国轻工业部提出。本标推由轻工业部造纸工业科学研究所归口并负责起草。本标准首次公布于1964年,第次修订于1979年。·(1)
(2)
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览:


- 热门标准
- 国家标准(GB)
- GB/T2828.1-2012 计数抽样检验程序 第1部分:按接收质量限(AQL)检索的逐批检验抽样计划
- GB/T24748-2009 往复式内燃机 飞轮 技术条件
- GB/T14993-2008 转动部件用高温合金热轧棒材
- GB/T14946-2002 全国干部、人事管理信息系统指标体系分类与代码
- GB/T3836.1-2021 爆炸性环境 第1部分:设备 通用要求
- GBZ158-2003 工作场所职业病危害警示标识
- GB/T32555-2016 城市基础设施管理
- GB/T25871-2010 结球生菜 预冷和冷藏运输指南
- GB/T7251.1-2023 低压成套开关设备和控制设备 第1部分:总则
- GB/T9124.1-2019 钢制管法兰 第1部分:PN 系列
- GB/T12706.1-2020 额定电压1 kV(Um=1.2 kV)到35 kV(Um=40.5 kV)挤包绝缘电力电缆及附件第1部分:额定电压1 kV(Um=1.2 kV)和3 kV(Um=3.6 kV)电缆
- GB/T228.1-2021 金属材料 拉伸试验 第1部分:室温试验方法
- GB7718-2011 预包装食品标签通则
- GB/T1182-2018 产品几何技术规范(GPS) 几何公差 形状、方向、位置和跳动公差标注
- GB5226.1-2019 机械电气安全 机械电气设备 第1部分:通用技术条件
- 行业新闻
请牢记:“bzxz.net”即是“标准下载”四个汉字汉语拼音首字母与国际顶级域名“.net”的组合。 ©2009 标准下载网 www.bzxz.net 本站邮件:bzxznet@163.com
网站备案号:湘ICP备2023016450号-1
网站备案号:湘ICP备2023016450号-1
