【机械行业标准(JB)】 机床夹具零件及部件 定位衬套

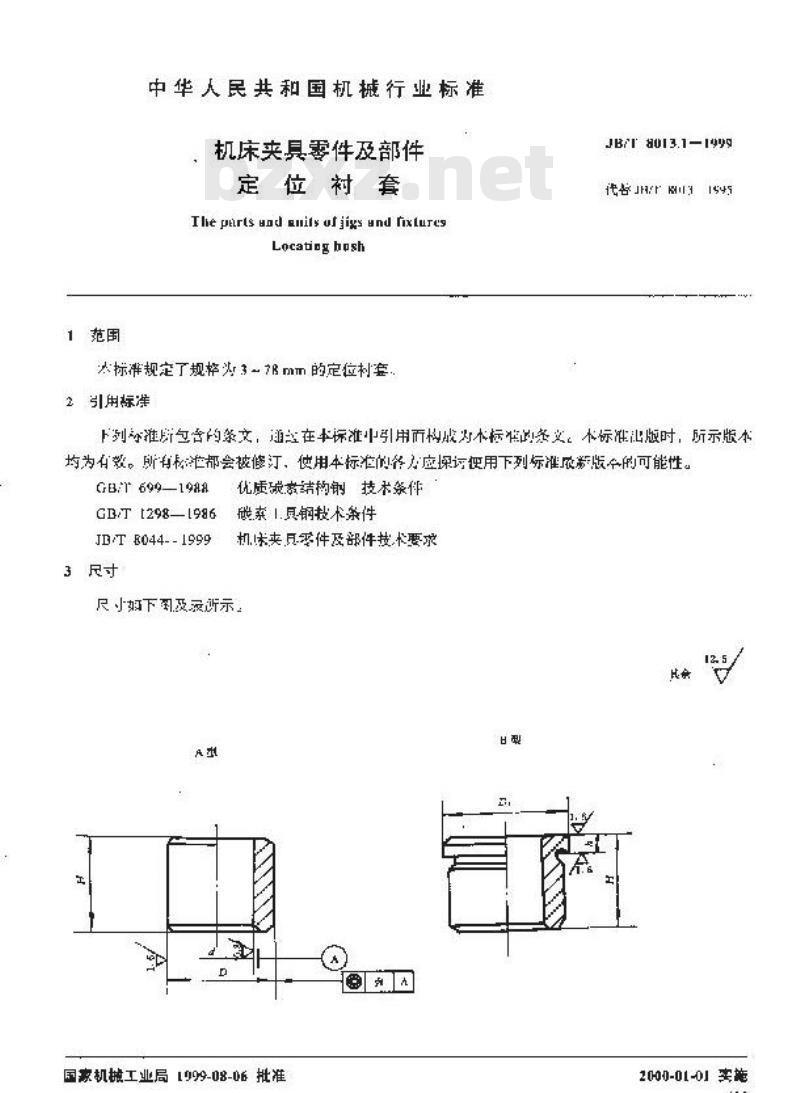

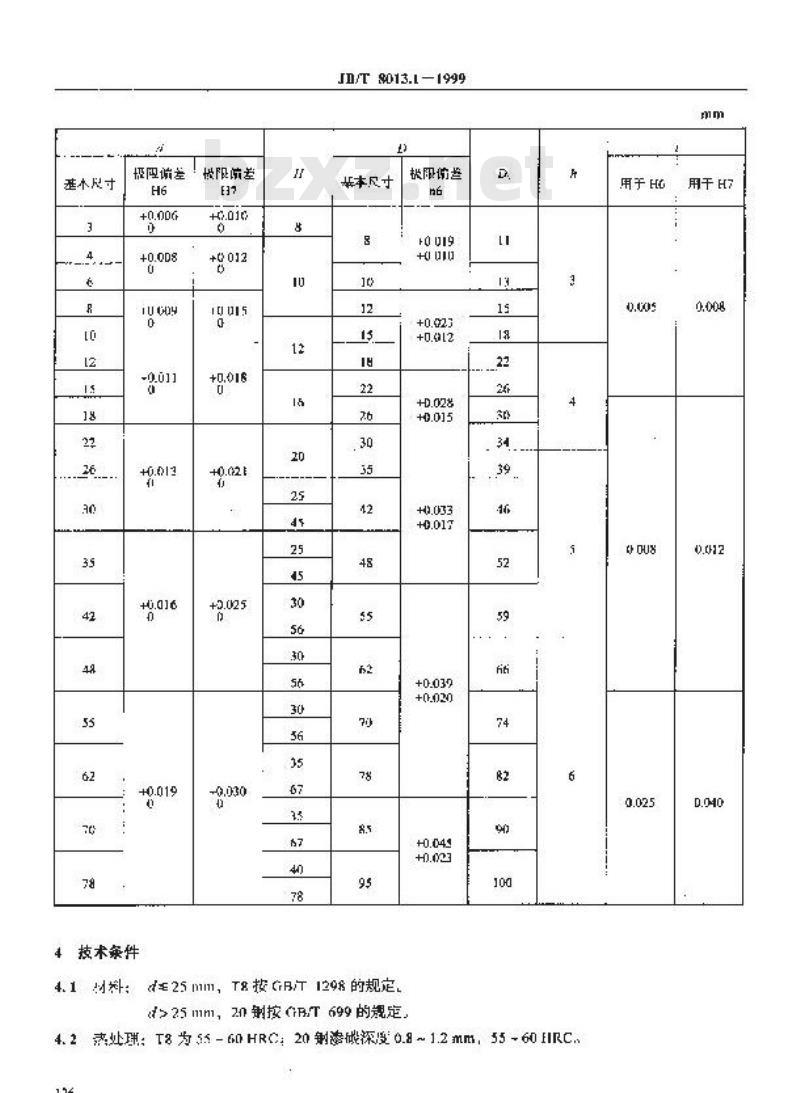

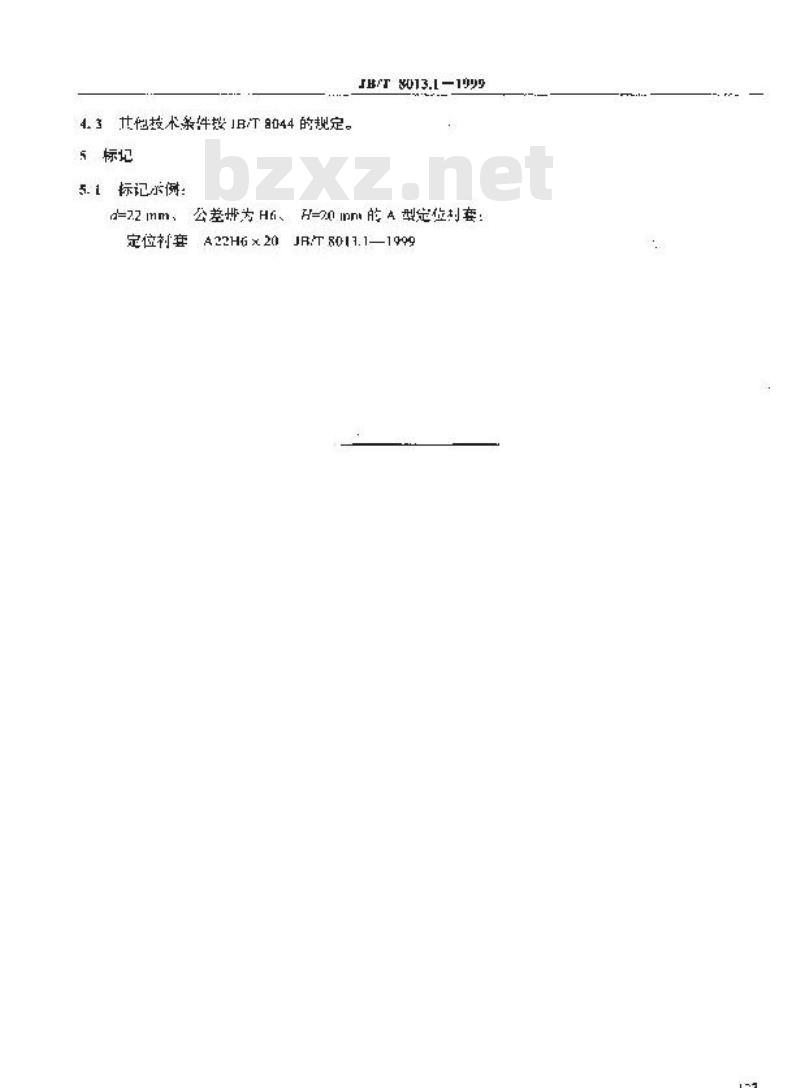

中华人民共和国机械行业标准 JB/T8013.1-1999 机床夹具零件及部件 范围 本标准规定了规格为3~Rmm的机床夹具定位衬套的尺寸、技术条件及标记要求，适用于工业机械设计和生产。 引用标准 本标准引用以下标准，其所包含的条文构成本标准的条文。出版时所示版本均为有效，使用本标准的各方应探讨使用下列标准的最新版本的可能性：GB/T699—1988, GB/T1298—1986, JB/T8044—1999。 尺寸 定位衬套的尺寸应符合表中规定的标准值，公差带按H6、H7执行。例如：直径d=12mm，公差带为H6，长度H=20mm，表面处理和硬度按技术条件执行。 技术条件 定位衬套应按JB/T8044的规定进行材质选择、热处理及表面处理。小于25mm的衬套裁料按GB/T1298，硬度为55~60HRC，表面磁性深度0.8~1.2mm。尺寸大于25mm的衬套按GB/T699规定执行。 标记 标记示例：d=72mm，公差带为H6，长度H=20mm的定位衬套应标记清晰，符合标准要求，确保在生产和使用过程中可识别。
