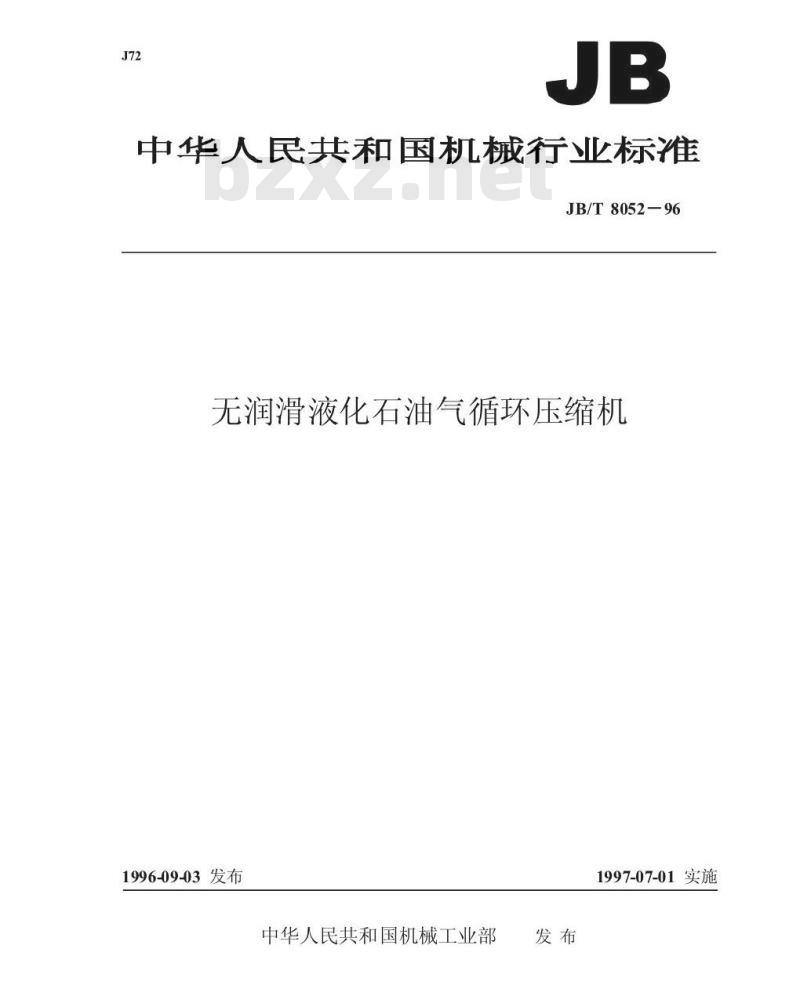

【机械行业标准(JB)】 无润滑液化石油气循环压缩机

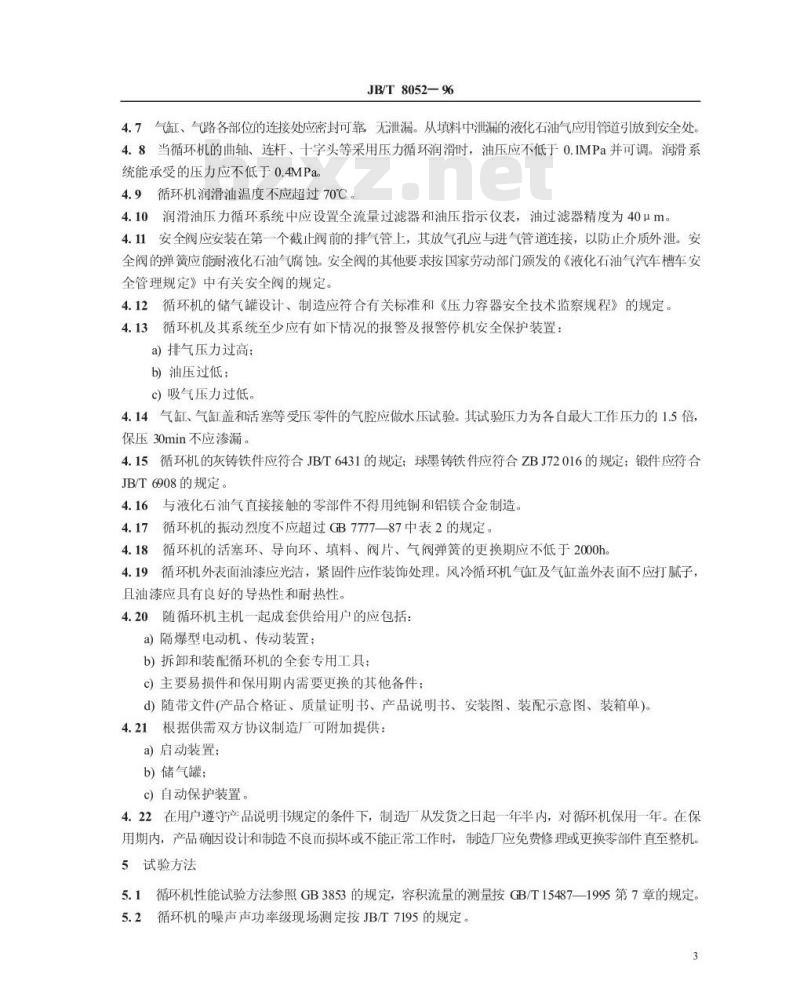

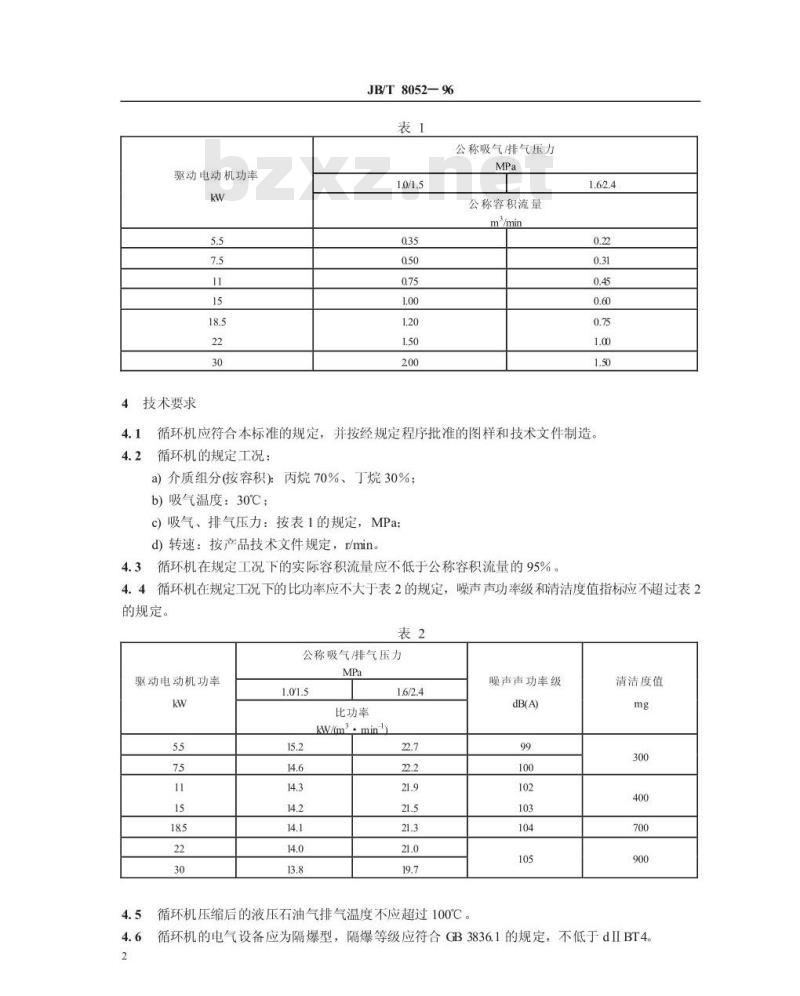

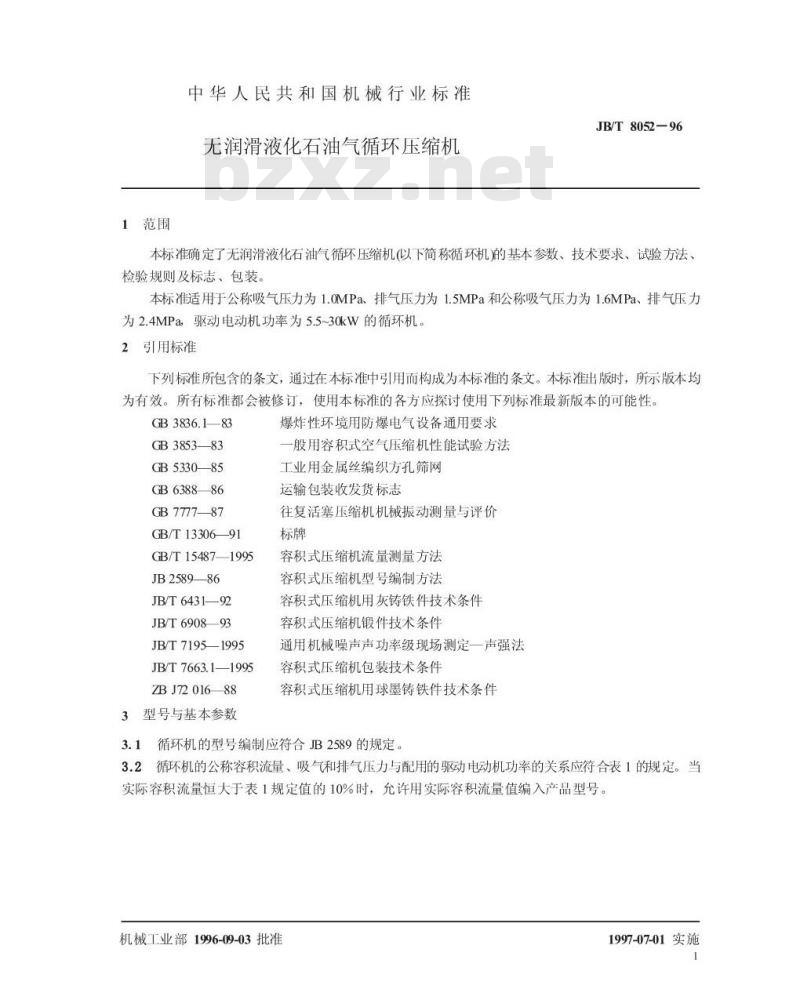

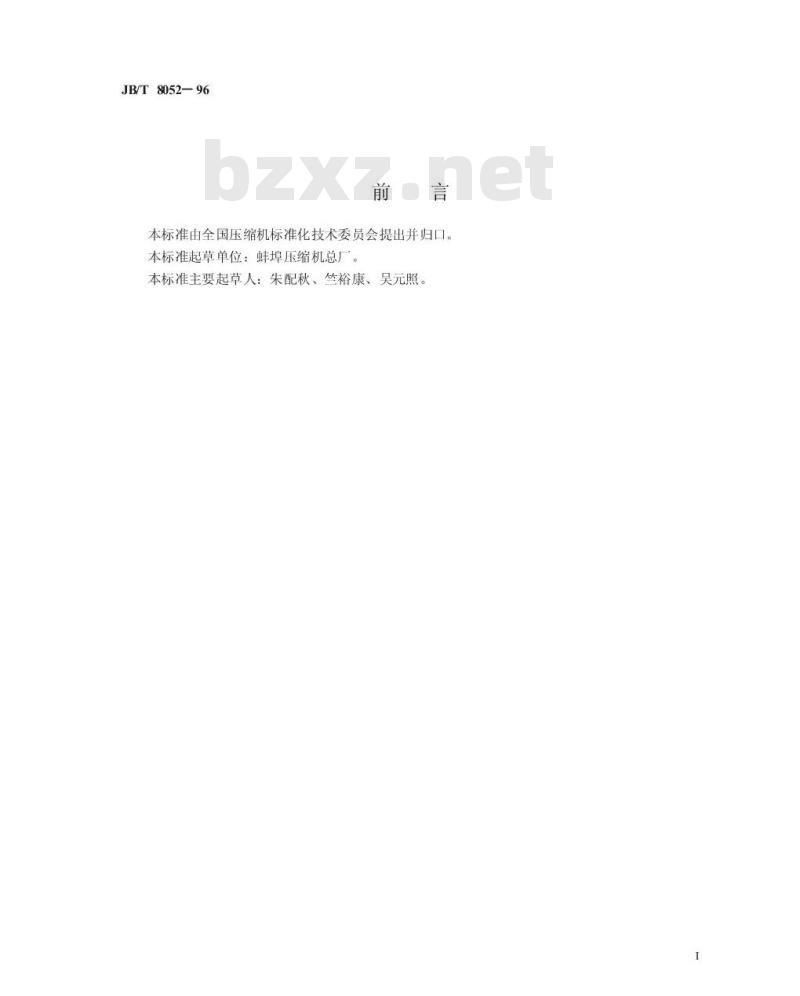

中华人民共和国机械行业标准 JB/T8052-96 无润滑液化石油气循环压缩机 前言 本标准由全国压缩机标准化技术委员会提出并归口。起草单位为蚌埠压缩机总厂。主要起草人：朱配秋、竺裕康、吴元照。 1 范围 本标准规定了无润滑液化石油气循环压缩机（以下简称循环机）的基本参数、技术要求、试验方法、检验规则及标志、包装等内容。 本标准适用于公称吸气压力为1.0MPa、排气压力为1.5MPa，以及公称吸气压力为1.6MPa、排气压力为2.4MPa，驱动电动机功率为5.5~30kW的循环机。 2 规范性引用文件 下列标准所包含的条文通过引用构成本标准条文。本标准出版时版本均有效，标准可能修订，使用时应参考最新版本。 - GB3836.1-83 爆炸性环境用防爆电气设备通用要求 - GB3853-83 一般用容积式空气压缩机性能试验方法 - GB5330-85 工业用金属丝编织方孔筛网 - GB6388-86 运输包装收发货标志 - GB7777-87 往复活塞压缩机机械振动测量与评价 - GB/T13306-91 标牌 - GB/T15487-1995 容积式压缩机流量测量方法 - JB2589-86 容积式压缩机型号编制方法 - JB/T6431-92 容积式压缩机用灰铸铁件技术条件 - JB/T6908-93 容积式压缩机锻件技术条件 - JB/T7195-1995 通用机械噪声声功率级现场测定（声强法） - JB/T7663.1-1995 容积式压缩机包装技术条件 - ZBJ72016-88 容积式压缩机用球墨铸铁件技术条件 3 型号与基本参数 3.1 循环机型号编制应符合JB2589规定。 3.2 公称容积流量、吸排气压力与驱动电动机功率关系见表1。当实际容积流量大于表1规定值10%时，允许用实际值编入产品型号。 4 技术要求 4.1 循环机应符合本标准，并按批准图样及技术文件制造。 4.2 规定工况包括： a) 介质组分（体积比）：丙烷70%，丁烷30%； b) 吸气温度：30℃； c) 吸气/排气压力：按表1规定； d) 转速：按产品技术文件规定。 4.3 实际容积流量不应低于公称容积流量的95%。 4.4 比功率、噪声声功率级及清洁度指标应符合表2规定。 4.5 排气温度不应超过100℃。 4.6 电气设备应为隔爆型，防爆等级不低于dIIBT4，符合GB3836.1规定。 4.7 气缸及气路连接应密封可靠，无泄漏；填料泄漏气体应导出至安全区域。 4.8 采用压力循环润滑时，油压不低于0.1MPa且可调，系统承压不低于0.4MPa。 4.9 润滑油温度不应超过70℃。 4.10 润滑系统应设置全流量过滤器及油压指示仪表，过滤精度为40μm。 4.11 安全阀应安装于第一个截止阀前排气管，并将放气导回进气管，防止介质外泄；弹簧需耐液化石油气腐蚀。其余要求按国家相关安全管理规定执行。
