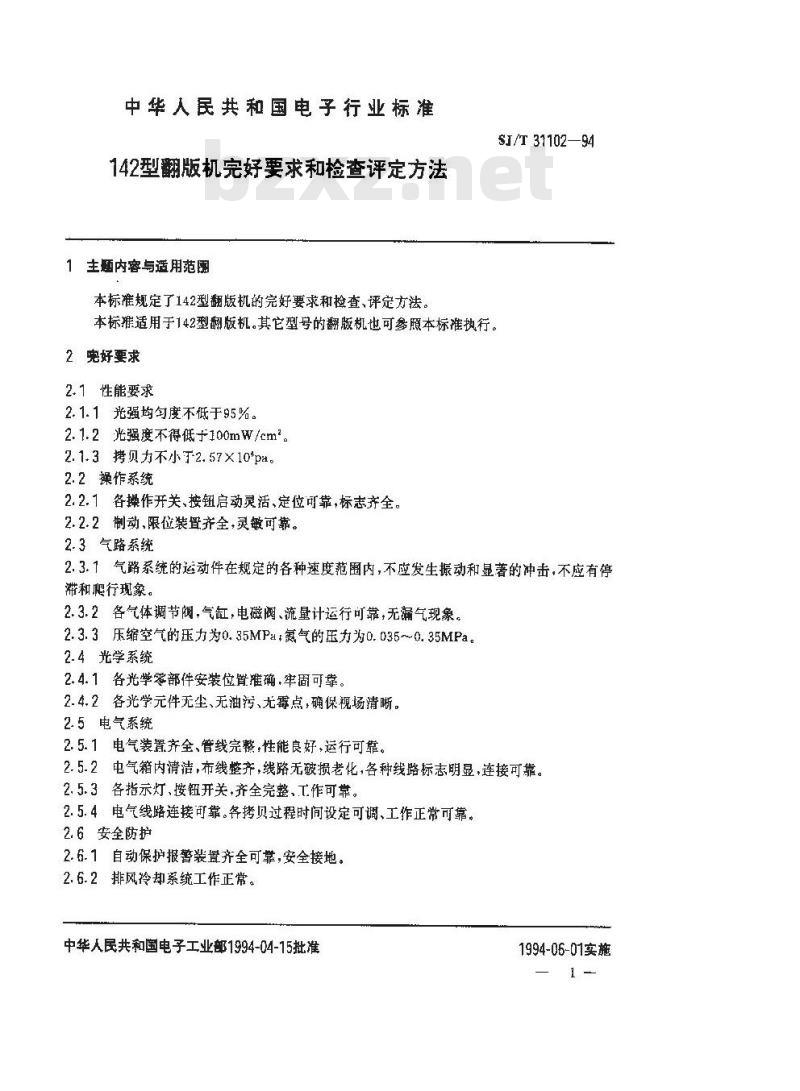

【电子行业标准(SJ)】 142型翻版机完好要求和检查评定方法

中华人民共和国电子行业标准www.bzxz.net
142型翻版机完好要求和检查评定方法1主题内容与适用范围
本标准规定了142型翻版机的完好要求和捡查、评定方法。SI/T 31102—94
本标推适用于142型翻版机。其它型号的翻版机也可参照本标准执行。2宪好要求
2.1性能要求
2.1.1光强均匀度不低于95%。
2.1.2光强度不得低于100mW/cm2。2.1.3拷贝力不小于2.57×10*pa。2.2操作系统
2.2.1各操作开关、按钮启动灵活、定位可靠，标志齐全。2.2.2制动、限位装置齐全，灵敏可靠。2.3气路系统
2.3.1气路系统的运动件在规定的各种速度范围内，不应发生振动和显著的冲击，不应有停滞和爬行现象。
2.3.2各气体调节阀，气缸，电磁阀、流量计运行可靠，无漏气现象。2.3.3压缩空气的压力为0.35MPa+氮气的压力为0.035~0.35MPa。2.4光学系统
2.4.1各光学零部件安装位置准确.牢固可靠。2.4.2、各光学元件无尘、无油污、尤霉点，确保视场清晰。2.5电气系统
2.5.1电气装置齐全、管线完繁，性能良好，运行可靠。2.5.2电气箱内清洁，布线整齐，线路无破损老化，各种线路标志明显，连接可靠。2.5.3各指示灯、按钮开关，齐全完整、T作可靠。2.5.4电气线路连接可靠。各拷贝过程时间设定可调、工作正常可靠。2.6安全防护
2.6.1自动保护报警装置齐全可靠，安全接地。2.6.2排风冷却系统工作正常。
中华人民共和国电子工业部1994-04-15批准1994-06-01实施
SJ/T 31102--94
