【电子行业标准(SJ)】 贴片机完好要求和检查评定方法

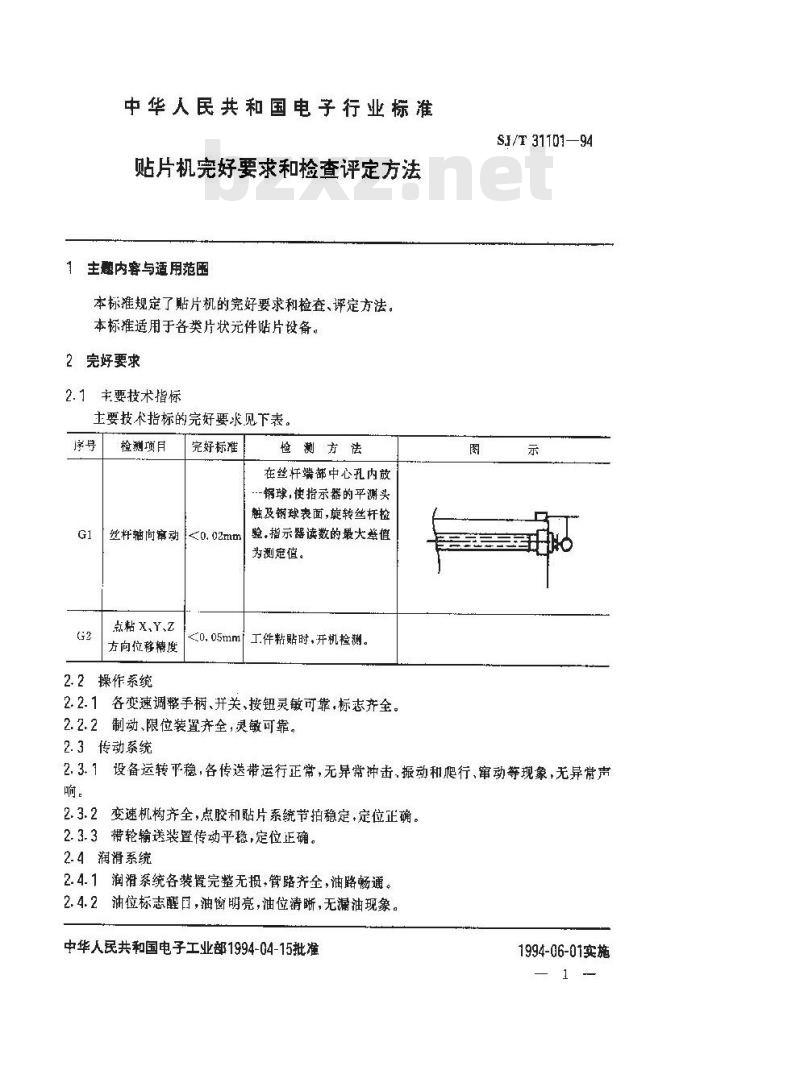

中华人民共和国电子行业标准
贴片机完好要求和检查评定方法1主内容与适用范围
本标准规定了贴片机的完好要求和检查、评定方法。本标准适用于各类片状元件贴片设备。2完好要求
2.1主要技术指标
主要技术指标的完好要求见下表。序导wwW.bzxz.Net
检测项目
完好标准
丝杆轴向窜动
点粘X.Y、Z
方向位移糖度
2.2操作系统
检测方法
在丝杆端部中心孔内放
锅球，使指示器的平测头
触及钢球表面，旋转丝杆检
验，指示器读数的最大差值
为测定值。
<.0.05mm工件粘贴时，开机检测。2.2.1各变速调整手柄、并关、按钮灵敏可靠，标志齐全。2.2.2制动、限位装置齐全，灵敏可靠。2.3传动系统
SJ/T 31101—94
2.3.1设备运转平稳，各传送带运行正常，无异常冲击，振动和爬行、窜动等现象，无异常声响。
2.3.2变速机构齐全，点胶和贴片系统节拍稳定.定位正确。2.3.3带轮输送装置传动平稳，定位正确。2.4润滑系统
2.4.1润滑系统各装置完整无损，管路齐全，油路畅通。2.4.2油位标志醒国，油窗明亮，油位清晰，无漏油现象。中华人民共和国电子工业部1994-04-15批准1994-06-01实施

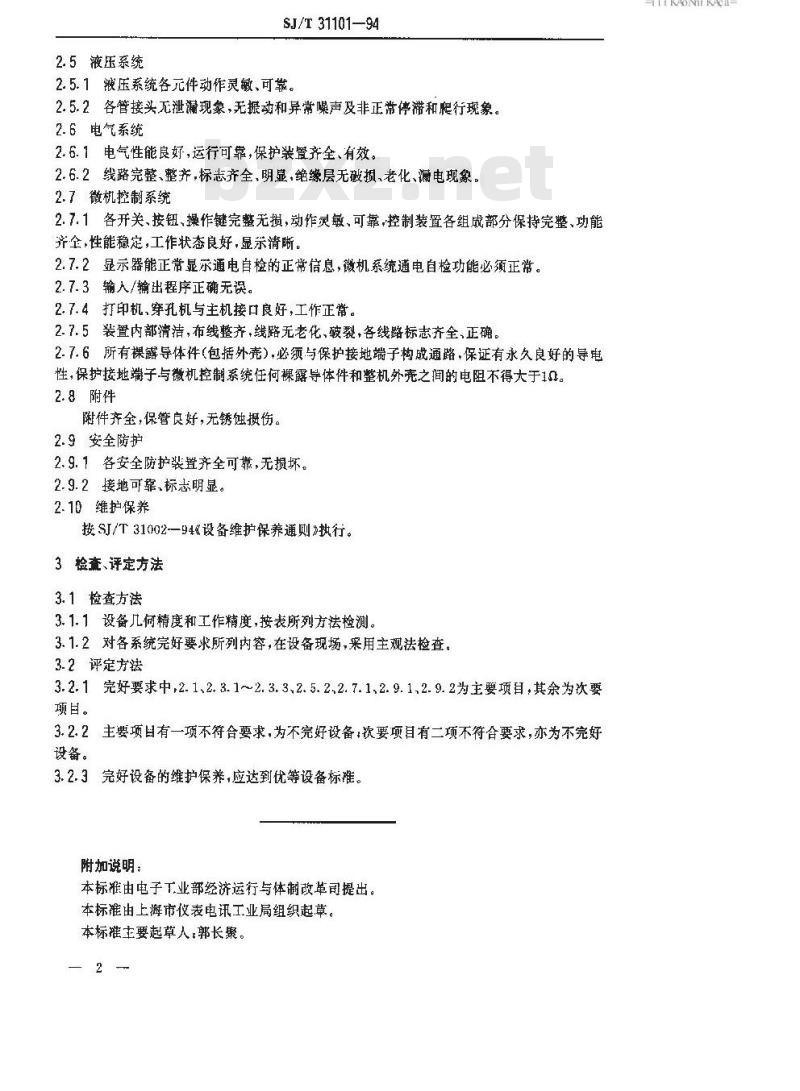

2.5液压系统
SJ/T 31101—94
2.5.1液压系统各元件动作灵敏、可靠。2.5.2各管接头无泄漏现象，无振动和异常噪声及非正常停滞和肥行现象。2.6电气系统
2.6.1电气性能良好，运行可靠，保护装置齐全、有效。2.6.2线路完整、整齐，标患齐全、明显，绝缘层无破损、老化、漏电现象。2.7微机控制系统
2.7.1各开关、按钮、操作键完整无损，动作灵敏、可靠，控制装置各组成部分保持完整、功能齐全，性能稳定，工作状态良好，显示清晰。2.7.2显示器能正常显示通电自检的正常信息，微机系统通电自检功能必须正常。2.7.3输入/输出程序正确无误。2.7.4打印机，穿孔机与主机接口良好，工作正常。2.7.5装置内部清洁，布线整齐，线路无老化、破裂，各线路标志齐全，正确。2.7.6所有裸露导体件（包括外壳），必须与保护接地端子构成通路，保证有永久良好的导电性，保护接地端子与微机控制系统任何裸露导体件和整机外壳之间的电阻不得大于10。2.8附件
随件齐全，保管良好，无锈蚀损伤2.9安全防护
2.9.1各安全防护装置齐全可靠，无损坏。2.9.2接地可靠、标志明显。
2.10维护保养
按SJ/T31002—94《设备维护保养通则》执行。3检查、评定方法
3.1检查方法
3.1.1设备几何精度和工作精度，按表所列方法检测。3.1.2对各系统完好要求所列内容，在设备现场，采用主观法检查。3.2评定方法
3.2.1完好要求中,2.1、2.3.1~2.3.3、2.5.2,2.7.1,2.9.1,2.9.2为主要项百，其余为次要项目。
3.2.2主要项目有一项不符合要求，为不完好设备，次要项目有二项不符合要求，亦为不完好设备。
3.2.3完好设备的维护保养，应达到优等设备标。附加说明：
本标准由电子工业部经济运行与体制改革司提出。本标准由上海市仪表电讯工业局组织起草，本标准主要起草人，郭长聚。
