【建筑材料行业标准(JC)】 沥青复合胎柔性防水卷材

JC/T690---1998

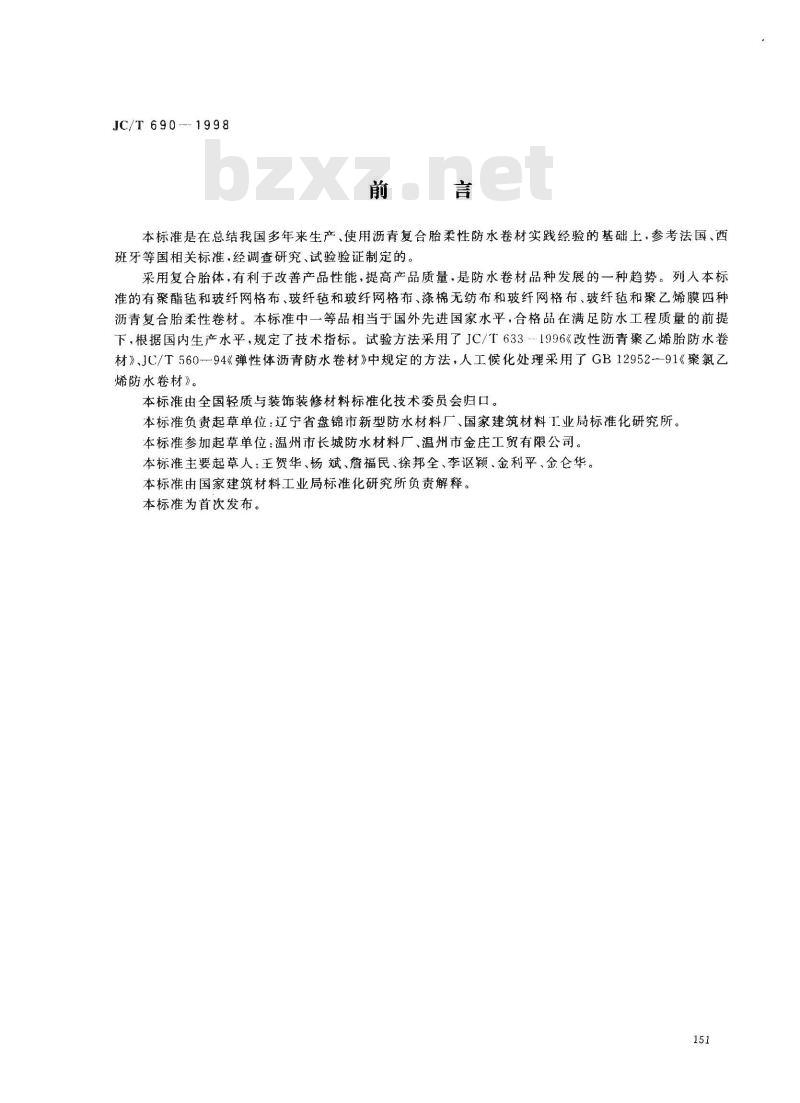

本标准是在总结我国多年来生产、使用沥青复合胎柔性防水卷材实践经验的基础上，参考法国、西班牙等国相关标准，经调查研究、试验验证制定的。采用复合胎体，有利于改善产品性能，提高产品质量·是防水卷材品种发展的一种趋势。列人本标准的有聚酯毡和玻纤网格布、玻纤毡和玻纤网格布、涤棉无纺布和玻纤网格布、玻纤毡和聚乙烯膜四种沥青复合胎柔性卷材。本标准中一等品相当于国外先进国家水平，合格品在满足防水工程质量的前提下，根据国内生产水平，规定了技术指标。试验方法采用了JC/T6331996《改性沥青聚乙烯胎防水卷材》、JC/T560-94《弹性体沥青防水卷材》中规定的方法，人工候化处理采用了GB12952-91《聚氯乙烯防水卷材》。
本标准由全国轻质与装饰装修材料标准化技术委员会归口。本标准负责起草单位：辽宁省盘锦市新型防水材料厂、国家建筑材料工业局标准化研究所。本标准参加起草单位：温州市长城防水材料厂、温州市金庄工贸有限公司。本标准主要起草人：王贺华、杨斌、詹福民、徐邦全、李讴颖、金利平、金仑华。本标准由国家建筑材料工业局标准化研究所负责解释。本标准为首次发布。
1范围
中华人民共和国建材行业标准
沥青复合胎柔性防水卷材
Bitumen flexible waterproofing membranewith double reinforcement
JC/T690—1998
本标准规定了沥青复合胎柔性防水卷材（以下简称复合胎卷材）的分类、技术要求、试验方法、检验规则、标志、包装、贮存和运输。本标准适用于以沥青为基料，以两种材料复合为胎体，细砂、矿物粒（片）料、聚酯膜、聚乙烯膜等为覆面材料，以漫涂、滚压工艺而制成的防水卷材。本标准中的沥青指用橡胶、树脂等高聚物对石油沥青进行改性的沥青。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB12952--91聚氯乙烯防水卷材
JC/T560—94弹性体沥青防水卷材JC/T633-1996改性沥青聚乙烯胎防水卷材3分类
3.1分类
按胎体将产品分为：沥青聚酯毡和玻纤网格布（以下简称网格布）复合胎柔性防水卷材；沥青玻纤毡和网格布复合胎柔性防水卷材；沥青涤棉无纺布（以下简称无纺布）和网格布复合胎柔性防水卷材；沥青玻纤毡和聚乙烯膜复合胎柔性防水卷材。3.2规格尺寸
长：10m.7.5m；宽：1000mm、1100mm；厚：3mm、4mm。注：生产其他规格尺寸的防水卷材，可由供需双方协商确定。3.3等级
按物理力学性能将产品分为-一等品（B)和合格品(C)。3.4标记
3.4.1代号
3.4.1.1复合胎体材料
聚酯毡、网格布
玻纤毡、网格布
无纺布、网格布
玻纤毡、聚乙烯膜

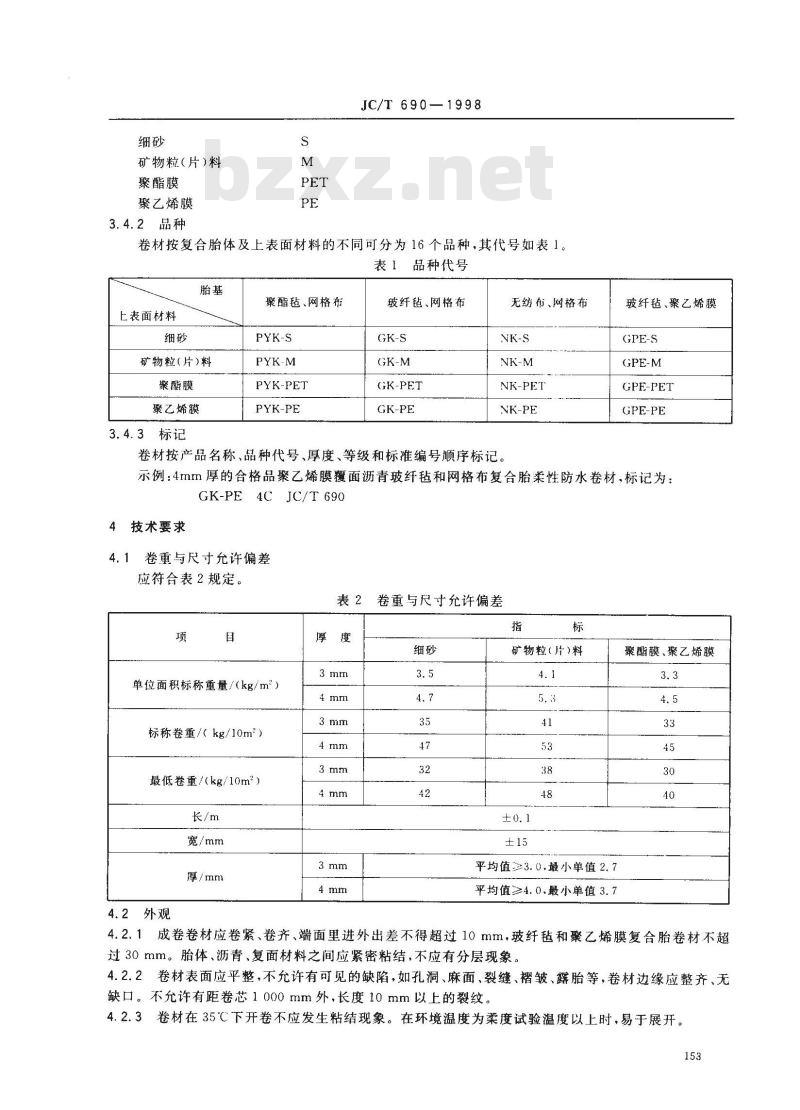

3.4.1.2覆面材料
国家建筑材料工业局1998-06-10批准152
1998-11-01实施
矿物粒(片)料
聚酯膜
聚乙烯膜
3.4.2品种
JC/T 690—1998
卷材按复合胎体及上表面材料的不同可分为16个品种，其代号如表1表品种代号
上表面材料
矿物粒(片)料
聚酯膜
聚乙烯膜
3.4.3标记
聚酯毡、网格布
PYK-PET
PYK-PE
玻纤毡、网格布
GK-PET
无纺布、网格布
NK-PET
卷材按产品名称、品种代号、厚度、等级和标准编号顺序标记。玻纤毡、聚乙烯膜
GPE-PET
GPE-PE
示例：4mm厚的合格品聚乙烯膜覆面沥青玻纤毡和网格布复合胎柔性防水卷材，标记为：GK-PE 4C JC/T 690
4技术要求
卷重与尺寸允许偏差
应符合表2规定。
表2卷重与尺寸允许偏差
单位面积标称重量/（kg/m）
标称卷重/（kg/10m2）
最低卷重/（kg/10m2）
宽/mm
厚/mm
4.2外观
矿物粒（片)料
平均值≥3.0.最小单值2.7
平均值≥4.0.最小单值3.7
聚酯膜、聚乙烯膜
4.2.1成卷卷材应卷紧、卷齐、端面里进外出差不得超过10mm.玻纤毡和聚乙烯膜复合胎卷材不超过30mm。胎体、沥青、复面材料之间应紧密粘结，不应有分层现象。4.2.2卷材表面应平整，不允许有可见的缺陷，如孔洞、麻面、裂缝、褶皱、露胎等，卷材边缘应整齐、无缺口。不允许有距卷芯1000mm外，长度10mm以上的裂纹。4.2.3卷材在35℃下开卷不应发生粘结现象。在环境温度为柔度试验温度以上时，易于展开。153
JC/T690—1998

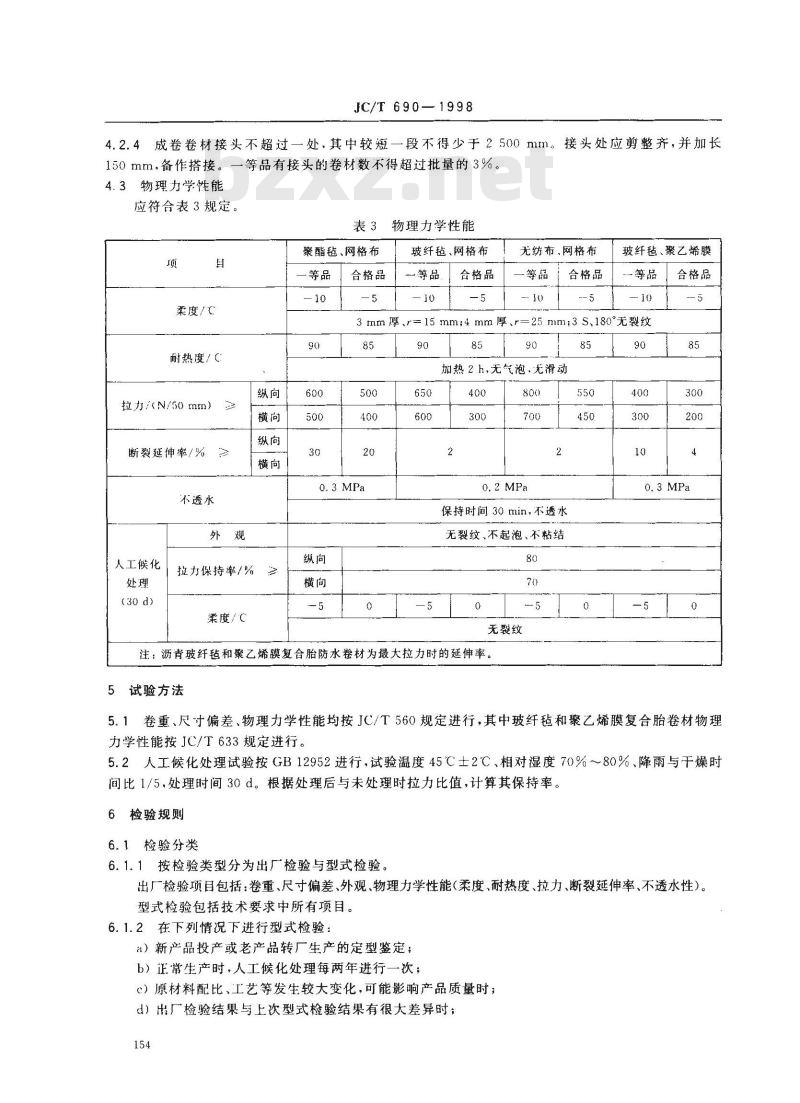

4.2.4成卷卷材接头不超过一处，其中较短一段不得少于2500mm。接头处应剪整齐，并加长150mm，备作搭接。一等品有接头的卷材数不得超过批量的3%。4.3物理力学性能
应符合表3规定。
物理力学性能
柔度/℃
耐热度/C
拉力/(N/50mm）下载标准就来标准下载网
断裂延伸率/%
不透水
人工候化
(30 d)
拉力保持率/%
柔度/C
聚酯毡、网格布
一等品
合格品
玻纤毡、网格布
一等品
合格品
无纺布、网格布
等品合格品
玻纤毡、聚乙烯膜
3mm厚、r=15mm;4mm厚、r=25mm;3S、180无裂纹85
加热2h，无气泡.无滑动
保持时间30min，不透水
无裂纹、不起泡、不粘结
无裂纹
注：沥青玻纤毡和聚乙烯膜复合胎防水卷材为最大拉力时的延伸率。5试验方法
合格品
5.1卷重、尺寸偏差、物理力学性能均按JC/T560规定进行，其中玻纤毡和聚乙烯膜复合胎卷材物理力学性能按JC/T633规定进行。
5.2人工候化处理试验按GB12952进行，试验温度45℃士2℃、相对湿度70%～80%、降雨与干燥时间比1/5.处理时间30d。根据处理后与未处理时拉力比值，计算其保持率。6检验规则
6.1检验分类
6.1.1按检验类型分为出厂检验与型式捡验。出厂检验项目包括：卷重、尺寸偏差、外观、物理力学性能（柔度、耐热度、拉力、断裂延伸率、不透水性）。型式检验包括技术要求中所有项目。6.1.2在下列情况下进行型式检验a）新产品投产或老产品转厂生产的定型鉴定；b）正常生产时，人工候化处理每两年进行一次；c）原材料配比、工艺等发生较大变化，可能影响产品质量时；d）出厂检验结果与上次型式检验结果有很大差异时；154

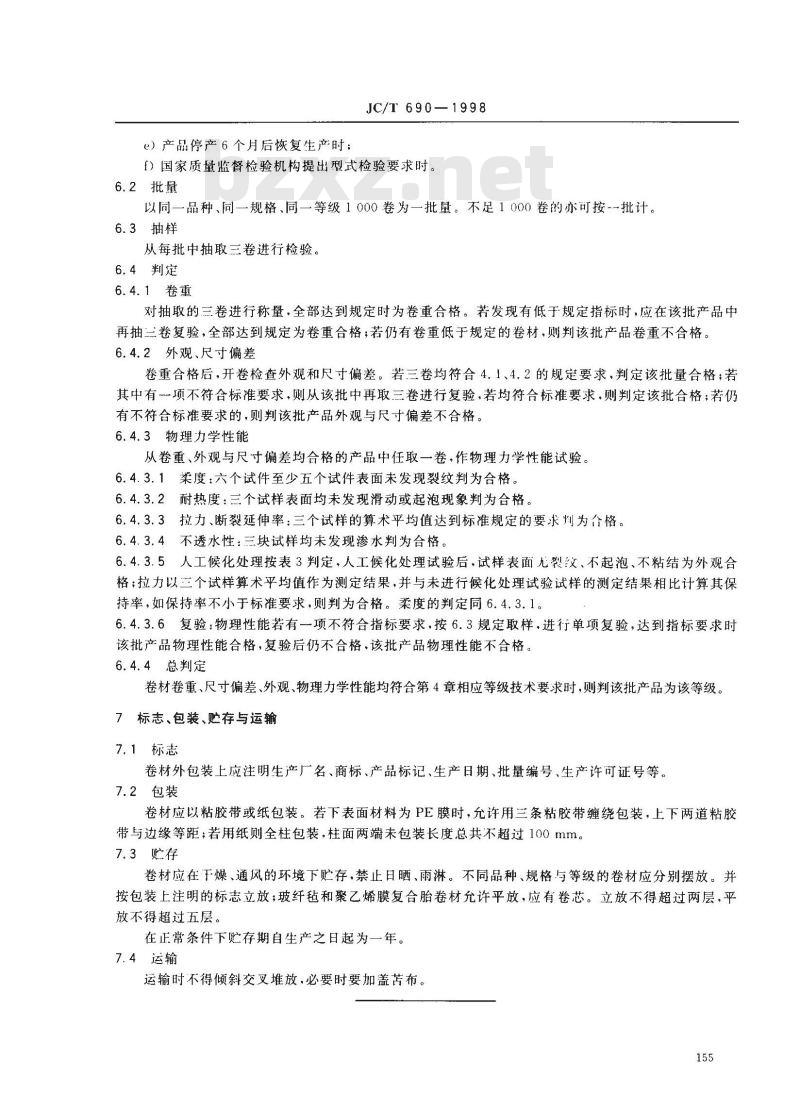

e）产品停产6个月后恢复生产时；JC/T 690-1998
f）国家质量监督检验机构提出型式检验要求时。6.2批量
以同一品种、同一规格、同一等级1000卷为一批量。不足1000卷的亦可按--批计。6.3抽样
从每批中抽取三卷进行检验。
6.4判定
6.4.1卷重
对抽取的三卷进行称量，全部达到规定时为卷重合格。若发现有低于规定指标时，应在该批产品中再抽二卷复验，全部达到规定为卷重合格，若仍有卷重低于规定的卷材，则判该批产品卷重不合格。6.4.2外观、尺寸偏差
卷重合格后，开卷检查外观和尺寸偏差。若三卷均符合4.1、4.2的规定要求，判定该批量合格；若其中有项不符合标准要求，则从该批中再取三卷进行复验，若均符合标准要求，则判定该批合格；若仍有不符合标准要求的，则判该批产品外观与尺寸偏差不合格。6.4.3物理力学性能
从卷重、外观与尺寸偏差均合格的产品中任取一卷，作物理力学性能试验。6.4.3.1染度：六个试件至少五个试件表面未发现裂纹判为合格。6.4.3.2耐热度：三个试样表面均未发现滑动或起泡现象判为合格。6.4.3.3拉力、断裂延伸率：三个试样的算术平均值达到标准规定的要求判为合格。6.4.3.4不透水性：三块试样均未发现渗水判为合格。6.4.3.5人工候化处理按表3判定，人工候化处理试验后，试样表面光裂纹、不起泡、不粘结为外观合格；拉力以三个试样算术平均值作为测定结果，并与未进行候化处理试验试样的测定结果相比计算其保持率，如保持率不小于标准要求，则判为合格。柔度的判定同6.4.3.1。6.4.3.6复验：物理性能若有--项不符合指标要求，按6.3规定取样，进行单项复验，达到指标要求时该批产品物理性能合格，复验后仍不合格，该批产品物理性能不合格。6.4.4总判定
卷材卷重、尺寸偏差、外观、物理力学性能均符合第4章相应等级技术要求时，则判该批产品为该等级。7标志、包装、贮存与运输
7.1标志
卷材外包装上应注明生产厂名、商标、产品标记、生产日期、批量编号、生产许可证号等。7.2包装
卷材应以粘胶带或纸包装。若下表面材料为PE膜时，允许用兰条粘胶带缠绕包装，上下两道粘胶带与边缘等距；若用纸则全柱包装，柱面两端未包装长度总共不超过100mm。7.3贮存
卷材应在于燥、通风的环境下贮存，禁止日晒、雨淋。不同品种、规格与等级的卷材应分别摆放。并按包装上注明的标志立放；玻纤毡和聚乙烯膜复合胎卷材允许平放，应有卷芯。立放不得超过两层，平放不得超过五层。
在正常条件下贮存期自生产之日起为一年。7.4运输
运输时不得倾斜交叉堆放，必要时要加盖苦布。155
