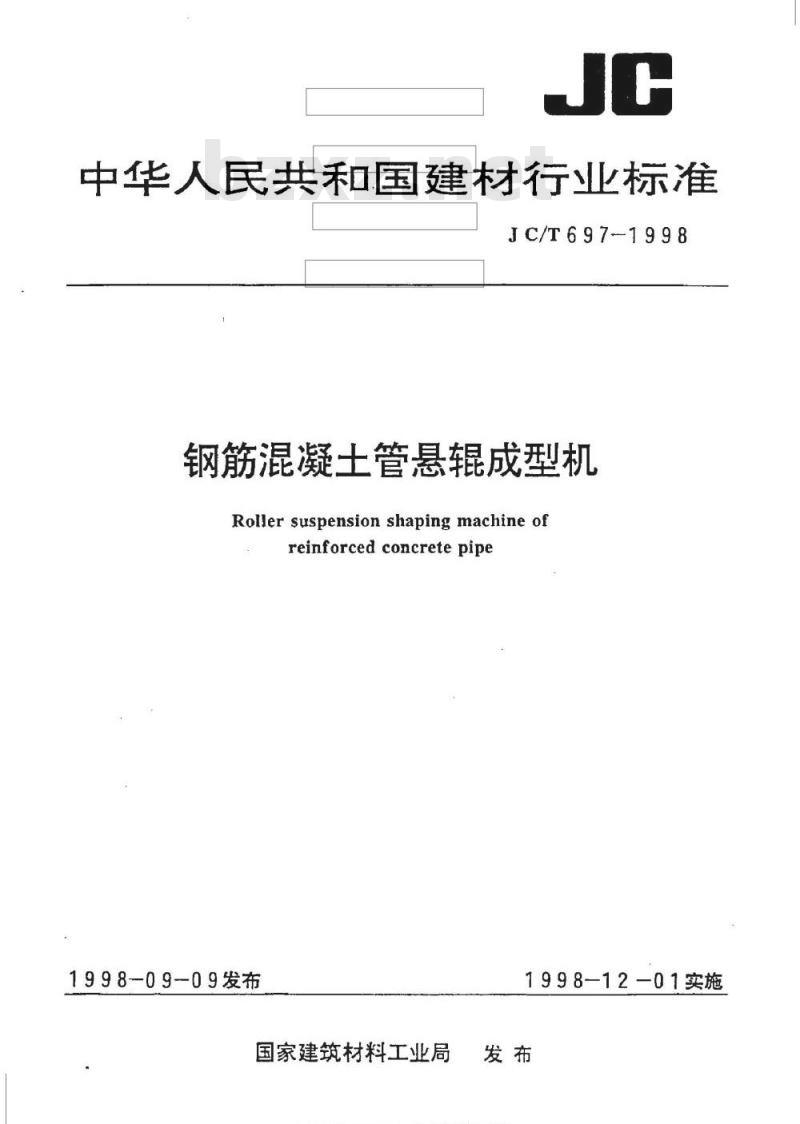

【建筑材料行业标准(JC)】 钢筋混凝土管悬辊成型机

中华人民共和国建材行业标准
JC/T697--1998
钢筋混凝土管悬辊成型机
Roller suspension shaping machine ofreinforced concretepipe
1998-09-09发布
国家建筑材料工业局
标准控搜度
1998-12-01实施
各类标准行业签料免费
JC/T697-1998

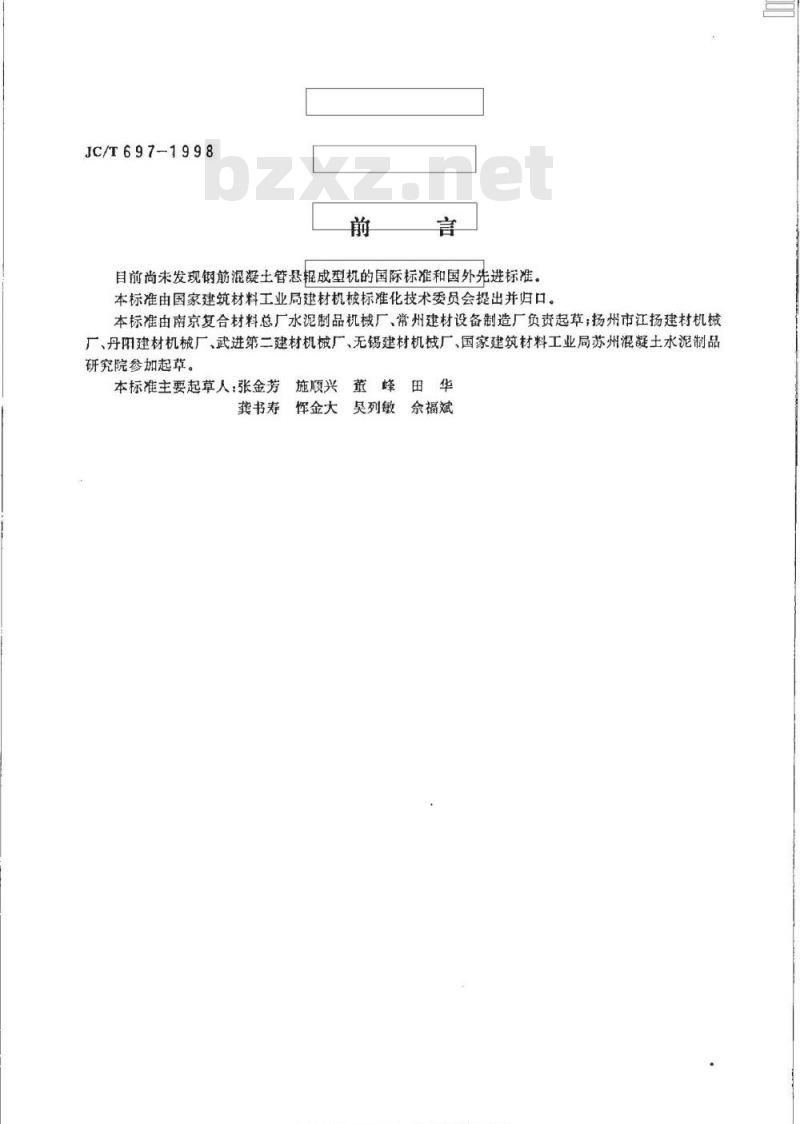

目前尚未发现钢筋混凝土管悬辑成型机的国际标准和国外先进标准。本标准由国家建筑材料工业局建材机械标准化技术委员会提出并归口。本标准由南京复合材料总厂水泥制品机械厂、常州建材设备制造厂负责起草；扬州市江扬建材机械厂、丹阳建材机械厂、武进第二建材机械厂、无锡建材机械厂、国家建筑材料工业局苏州混凝土水泥制品研究院参加起草。
芳施顺兴董峰田华
本标准主要起草人：张金芳
辉金大莫列敏余福斌
龚书寿
准悦搜店
标准行业

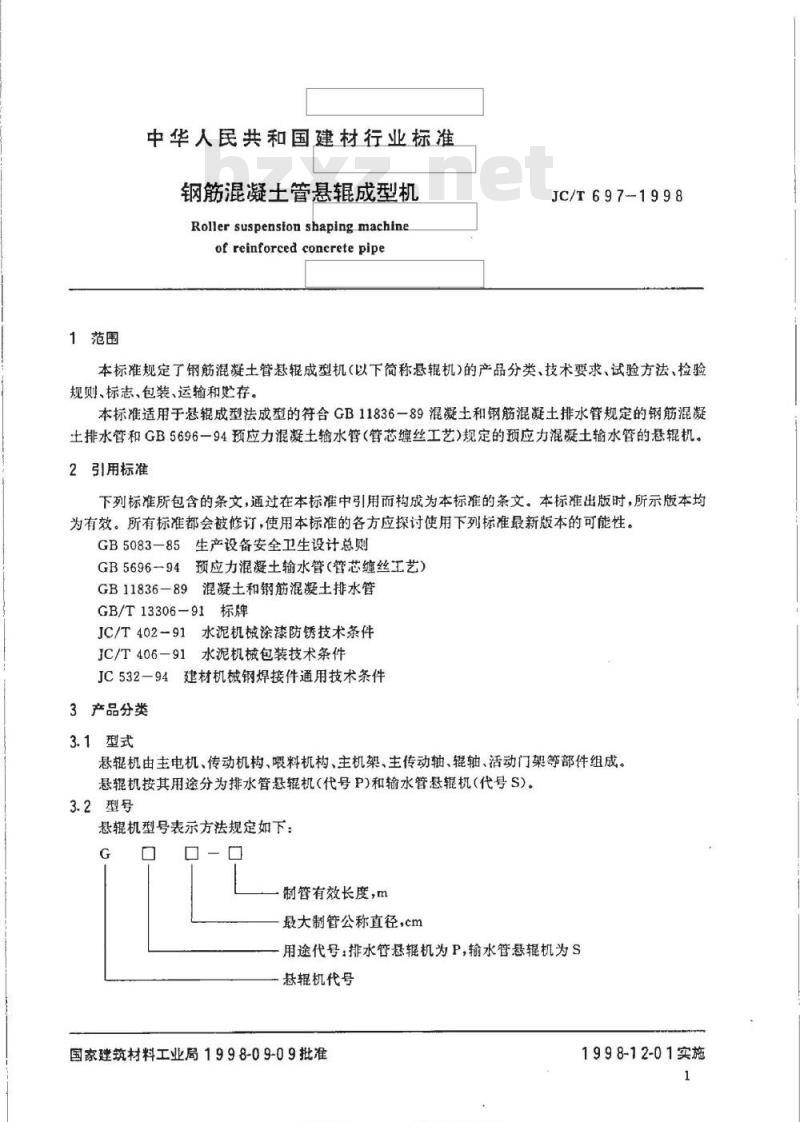

1范围
中华人民共和国建材行业标准
钢筋混凝管悬辑成型机
Roller suspension shaping machineof reinforced concrete pipe
JC/T697--1998
本标准规定了钢筋混凝土管悬辑成型机（以下简称悬辑机）的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和存。本标准适用于悬辊成型法成型的符合GB11836一89混凝土和钢筋混凝土排水管规定的钢筋混凝土排水管和GB5696一94预应力混凝土输水管（管芯缠丝工艺）规定的预应力混凝土输水管的悬辊机。2引用标准免费标准bzxz.net
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB5083—85生产设备安全卫生设计总则GB5696--94预应力混凝土输水管（管芯缠丝工艺）GB11836-89混凝土和钢筋混凝土排水管GB/T13306-91标牌
JC/T402-91水泥机械涂漆防锈技术条件JC/T406-91水泥机械包装技术条件JC532-94建材机械钢焊接件通用技术条件3产品分类
3.1型式
悬辑机由主电机、传动机构、喂料机构、主机架、主传动轴、辑轴、活动门架等部件组成。悬辊机按其用途分为排水管悬辑机(代号P)和输水管悬辑机(代号S)。3.2型号
悬辑机型号表示方法规定如下：G
制管有效长度，m
最大制管公称直径，cm
用途代号：排水管悬辑机为P，输水管悬辊机为S悬辑机代号
国家建筑材料工业局1998-09-09批准品实类标准行业资料免费下举
1998-12-01实施
JC/T697-1998

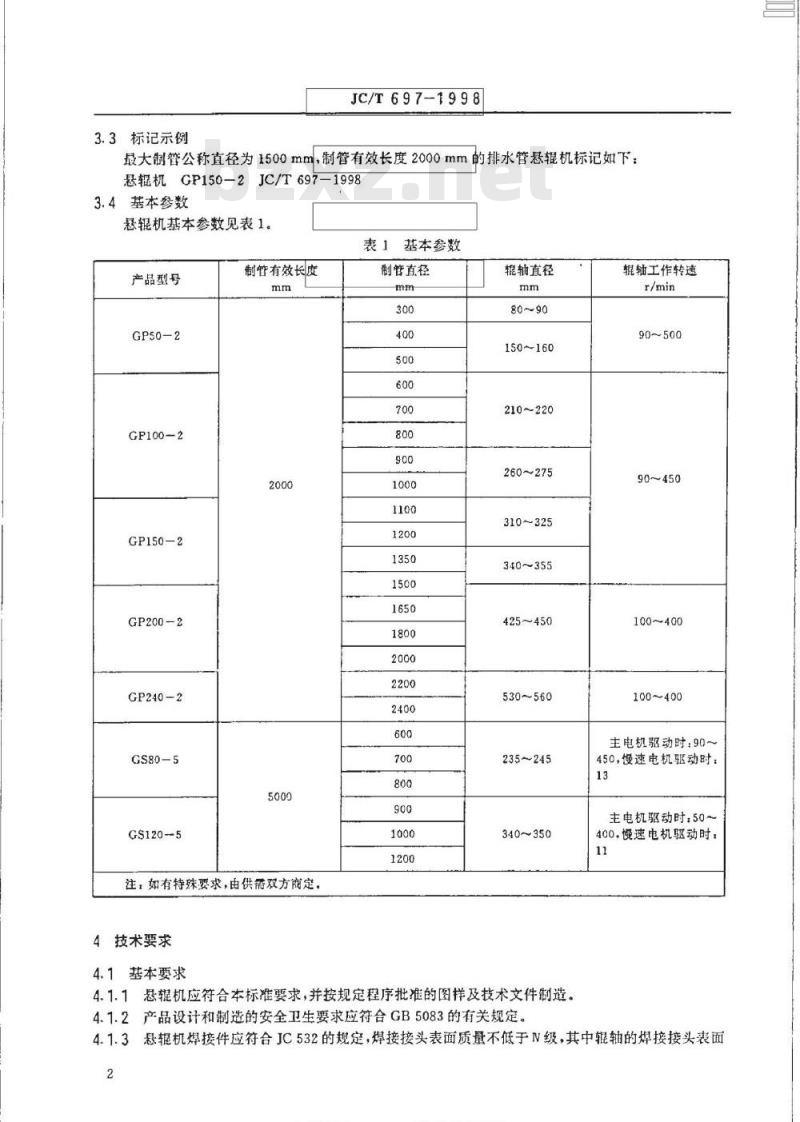

3.3标记示例
最大制管公称直径为1500mm，制管有效长度2000mm的排水管悬辊机标记如下：悬机GP150-2JC/T697-1998
3.4基本参数
悬辊机基本参数见表1。
表1基本参数
产品型号
GP50-2
GP100—2
GP150—2
GP200—2
GP240-2
GS80-5
GS120-5
制管有效长度
注，如有特殊要求，由供带双方商定，4技术要求
4.1基本要求
制管直径
辊轴直径
150~160
210~220
260~275
310~325
340~355
425~450
530~560
235~245
340~350
4.1.1悬辑机应符合本标准要求，并按规定程序批准的图样及技术文件制造。4.1.2产品设计和制造的安全卫生要求应符合GB5083的有关规定。辊轴工作转速
90~500
90~450
100~400
100~400
主电机驱动时：90~
450，慢速电机驱动时：
主电机驱动时：50~
400，速电机驱动时：
4.1.3悬辊机焊接件应符合JC532的规定，焊接接头表面质量不低于N级，其中辑轴的焊接接头表面2
标造接稳回品各类标准行业资料免考下质量不低于亚级。
JC/T697-1998

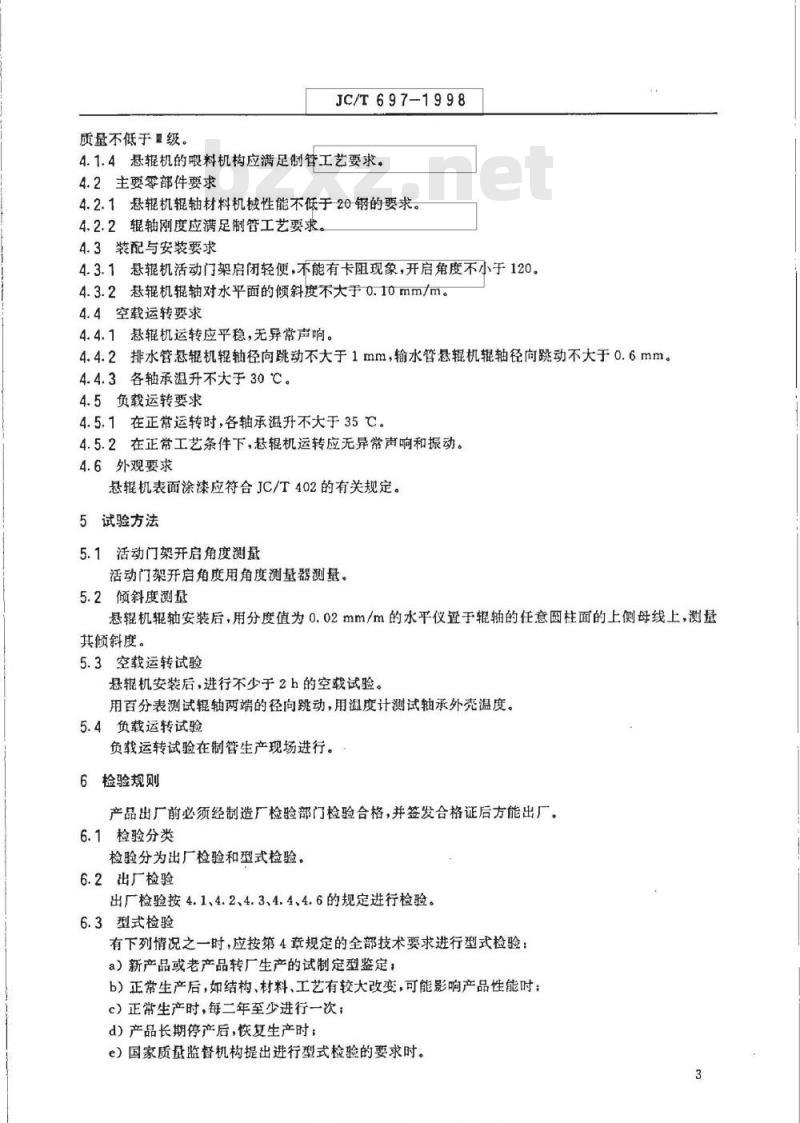

4.1.4悬辑机的喂料机构应满足制管工艺要求。4.2主要零部件要求
4.2.1悬辑机辑轴材料机械性能不低于20钢的要求。4.2.2轴刚度应满足制管工艺要求。4.3装配与安装要求
4.3.1悬辊机活动门架启闭轻便，不能有卡阻现象，开启角度不小于120。4.3.2悬辑机辊轴对水平面的倾斜度不大于0.10mm/m。4.4空载运转要求
4.4.1悬辑机运转应平稳，无异常声响。4.4.2排水管悬辑机辑轴径向跳动不大于1mm，输水管悬机辊轴径向跳动不大于0.6mm。4.4.3各轴承温升不大于30℃。
4.5负载运转要求
4.5.1在正常运转时，各轴承温升不大于35℃。4.5.2在正常工艺条件下，辑机运转应无异常声响和振动。4.6外观要求
悬机表面涂漆应符合JC/T402的有关规定。5试验方法
5.1活动门架开启角度测量
活动门架开启角度用角度测量器测量。5.2倾斜度测量
悬辑机辑轴安装后，用分度值为0.02mm/m的水平仪置于辊轴的任意圆柱面的上侧母线上，测量其倾斜度。
5.3空载运转试验
悬辊机安装后，进行不少于2h的空载试验。用百分表测试辑轴两端的径向跳动，用温度计测试轴承外壳温度。5.4负载运转试验
负载运转试验在制管生产现场进行。6检验规则
产品出厂前必须经制造厂检验部门检验合格，并签发合格证后方能出厂。6.1检验分类
检验分为出厂检验和型式检验。6.2出厂检验
出厂检验按4.1、4.2、4.3、4.4、4.6的规定进行检验。6.3型式检验
有下列情况之一时，应按第4章规定的全部技术要求进行型式检验：a）新产品或老产品转厂生产的试制定型鉴定，b）正常生产后，如结构、材料、工艺有较大改变，可能影响产品性能时：c）正常生产时，每二年至少进行一次；d）产品长期停产后，恢复生产时：e）国家质量监督机构提出进行型式检验的要求时。3
各举标准行业资科免费下等
标准搜搜图
7标志、包装、运输和贮存
JC/r6971998
7.1悬辑机应在明显位置固定产品标牌，标牌应符合GB/T13306的有关规定，并标明下列内容：a）产品名称及型号，
b）主要技术参数；
c）出厂日期；
d）制造厂名；
e）商标：
f）产品标准号。
7.2包装、运输应符合JC/T406的有关规定。7.3悬辑机安装使用前，制造厂和用户均应将零件、部件妥善保管，防止锈蚀、损坏及变形。准控搜图各类标准行业资料免
中华人民共和国建材
行业标
钢筋混凝土管悬辑成型机
Roller suspension shaping machineof reinforced concrete pipe
JC/697-1998
国家建筑材料工业局标准化研充所出版发行地址：北京朝阳区管庄
邮政编码：100024
电话：65755125
机械科学研究院标准出版中心印剧版权专有不得翻印
开本880×12301/16印张1/2字数10.0001999年1月第一版 1999年1月第一次印刷编号1117
标授接店hansn各类标准行业盗料免费下教8
