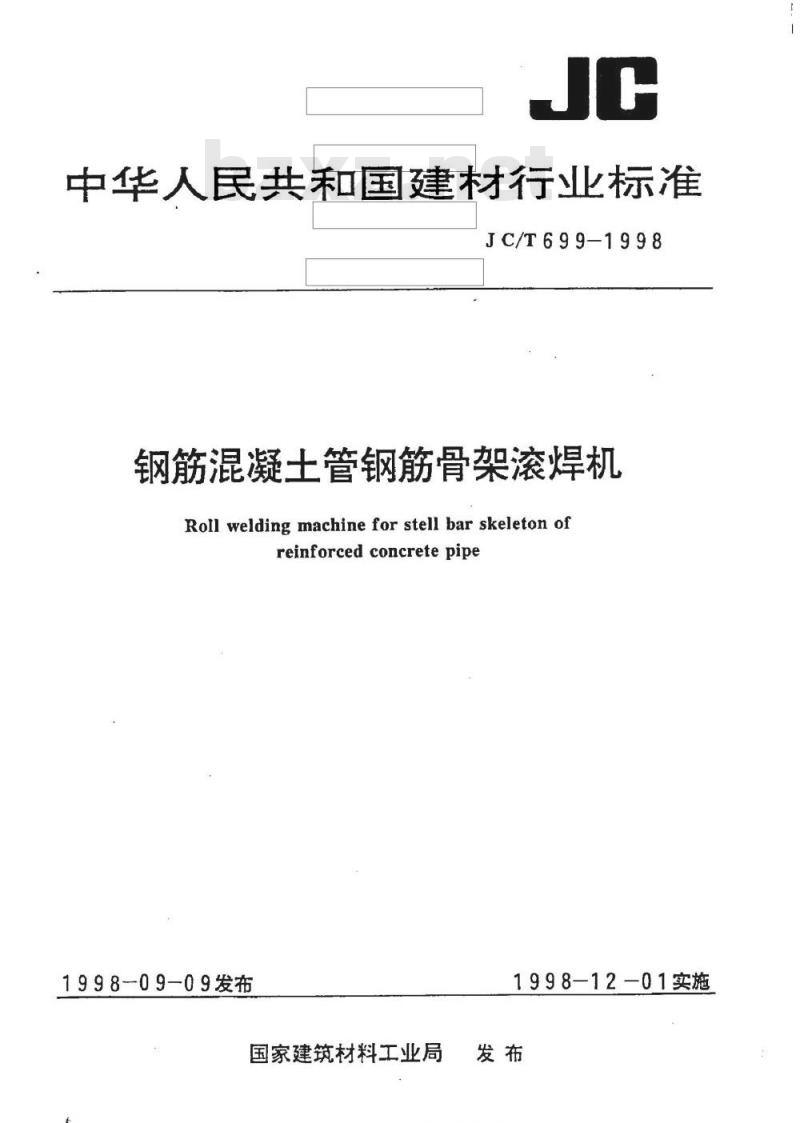

中华人民共和国建材行业标准
JC/T699-1998
钢筋混凝土管钢筋骨架滚焊机
Roll welding machine for stell bar skeleton ofreinforcedconcretepipe
1998-09-09发布
国家建筑材料工业局
准型摄图
1998-12-01实施
本标业监单
JC/T699-1998

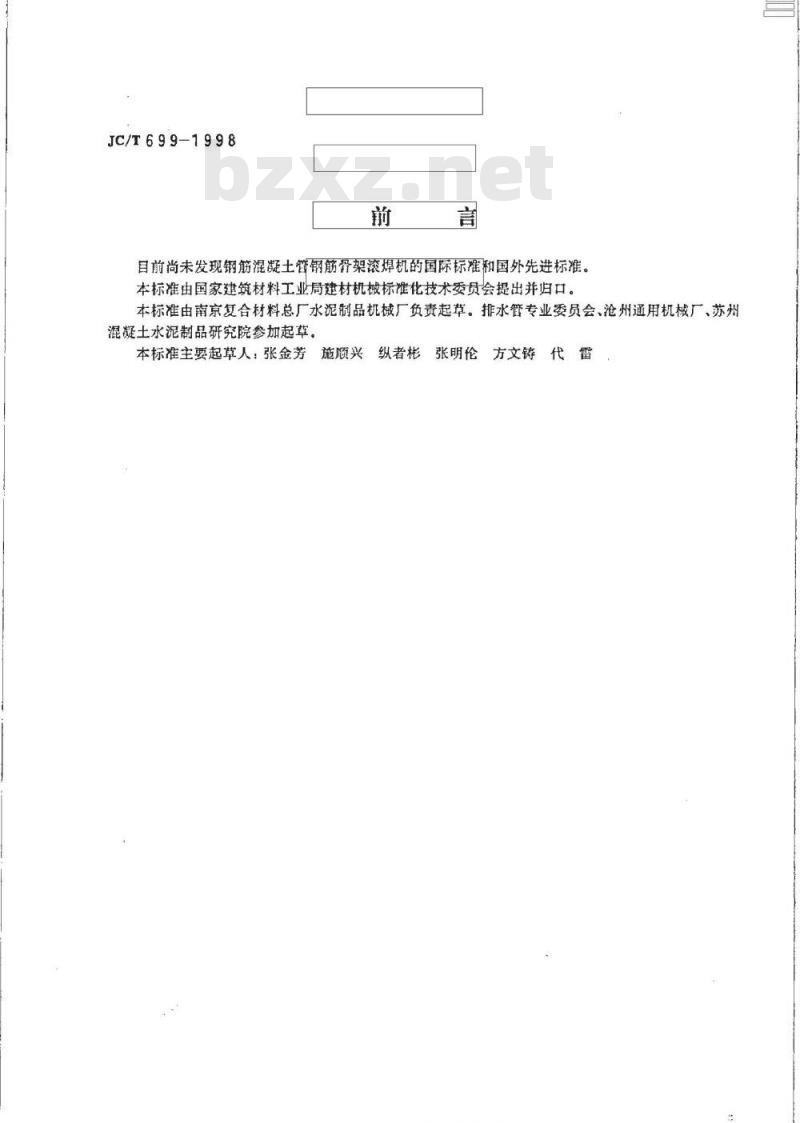

目前尚未发现钢筋混凝土誉钢筋骨架漆焊机的国际标准和国外先进标准。本标准由国家建筑材料工业局建材机械标准化技术委员会提出并归口。本标准由南京复合材料总厂水泥制品机械厂负责起草。排水管专业委员会、沧州通用机械厂、苏州混凝土水泥制品研究院参加起草。本标准主要起草人：张金芳施顺兴纵者彬张明伦
方文铸代雷
m各生标准程

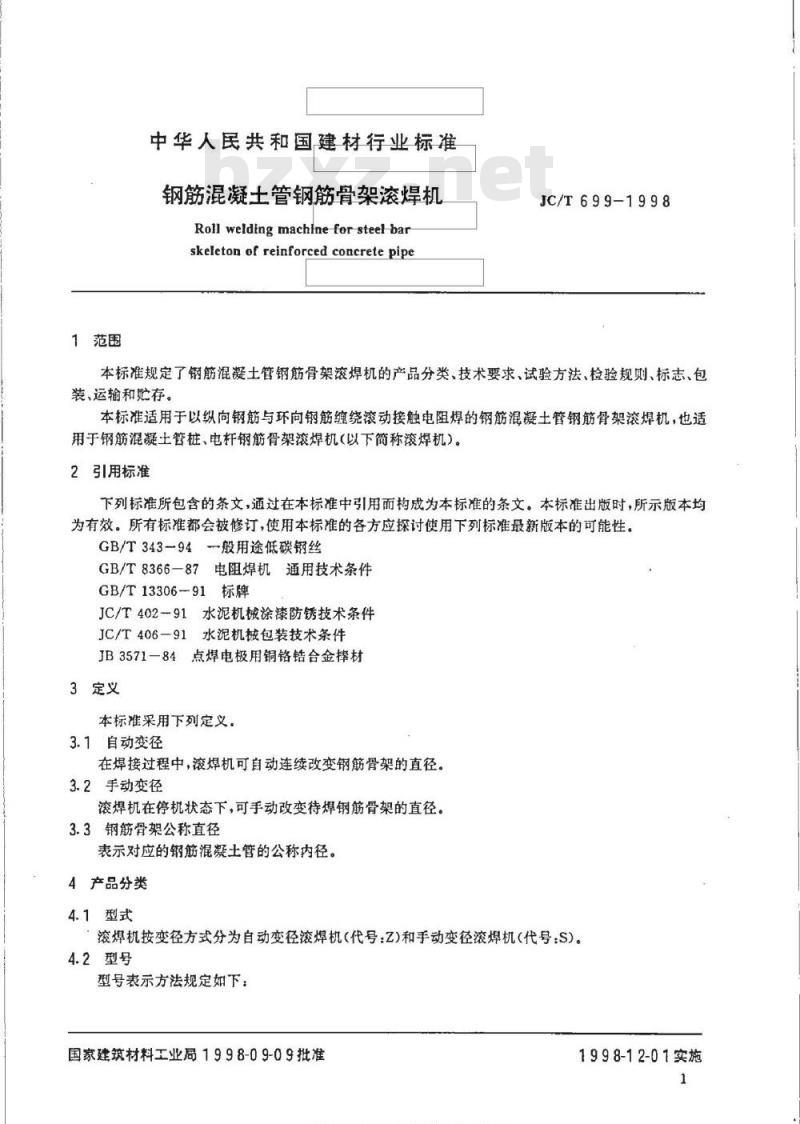

1范围
中华人民共和国建材行业标准
钢筋混凝土管钢筋骨架滚焊机
Roll welding machine for steel barskeleton of reinforced concrete pipeJC/T699-1998
本标准规定了钢筋混凝土管钢筋骨架滚焊机的产品分类，技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于以纵向钢筋与环向钢筋缠绕滚动接触电阻焊的钢筋混凝土管钢筋骨架滚焊机，也适用于钢筋混凝土管桩、电杆钢筋骨架滚焊机（以下筒称滚焊机）。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T343—94般用途低碳钢丝
GB/T8366-87电阻焊机通用技术条件GB/T13306-91标牌
JC/T402-91水泥机械涂漆防锈技术条件JC/T406-91水泥机械包装技术条件JB3571-84点焊电极用铜铬锆合金摔材3定义
本标准采用下列定义。
3.1自动变径
在焊接过程中，滚焊机可自动连续改变钢筋骨架的直径。3.2手动变径
滚焊机在停机状态下，可手动改变待焊钢筋骨架的直径。3.3钢筋骨架公称直径
表示对应的钢筋混凝土管的公称内径。4产品分类
4.1型式
滚焊机按变径方式分为自动变径滚焊机（代号：Z)和手动变径滚焊机（代号：S）。4.2型号
型号表示方法规定如下：
国家建筑材料工业局1998-09-09批准标准洗提图inthzaom
点美标准行业客料免营下数
1998-12-01实施
4.3标记示例
JC/T699-1998
最大焊接钢筋骨架公称直径，mm变径方式代号：自动变径为Z，手动变径为S滚动接触电阻焊代号wwW.bzxz.Net
焊机代号
最大焊接钢筋骨架公称直径为800mm的手动变径滚焊机，标记如下：滚焊机HGS800JC/T699-1998
4.4基本参数

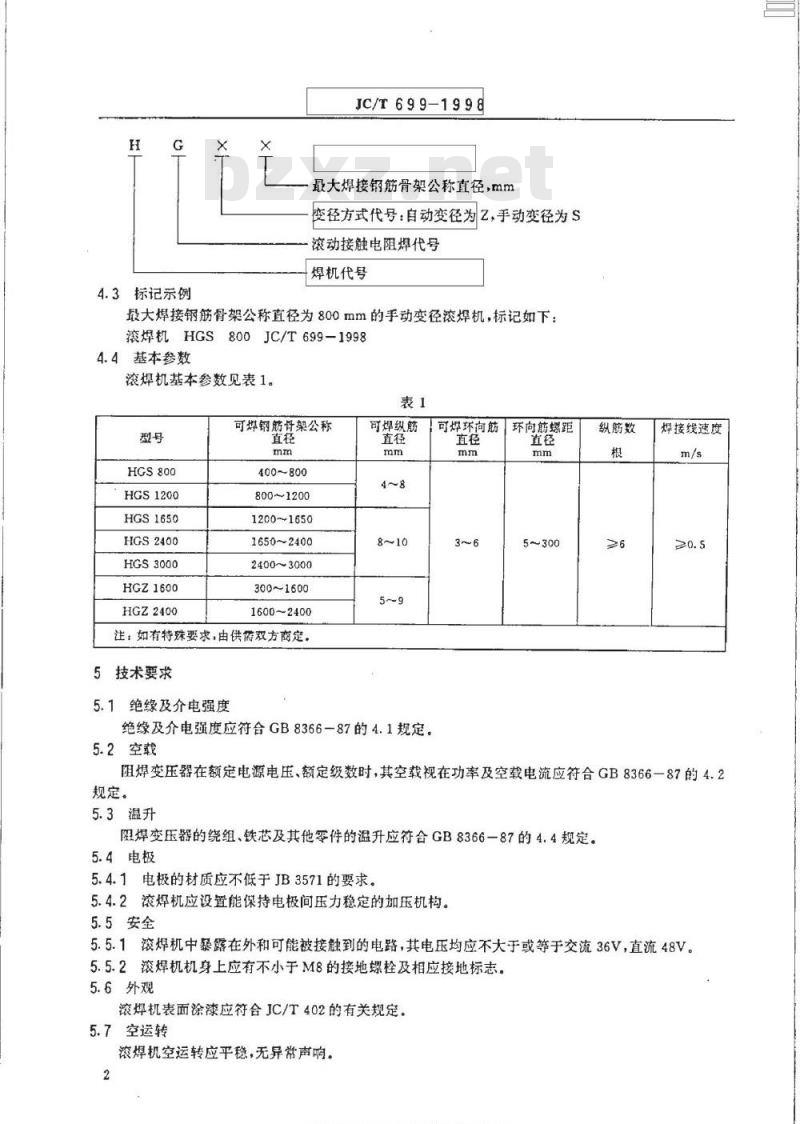

滚焊机基本参数见表1。
HGS800
HGS1200
HGS1650
HGS2400
HGS3000
HGZ1600
HGZ2400
可焊钢筋骨架公称
400~800
800~1200
12001650
1650~2400
2400~3000
300~1600
1600~2400
注：如有特殊要求，由供需双方商定5技术要求
5.1绝缘及介电强度
可焊纵筋
可焊环向筋
绝缘及介电强度应符合GB8366-87的4.1规定。5.2空载
环向舫螺距
5～300
纵筋数
焊接线速度
阻焊变压器在额定电源电压、额定级数时，其空载视在功率及空载电流应符合GB8366一87的4.2规定。
5.3温升
阻焊变压器的绕组、铁芯及其他零件的温升应符合GB8366一87的4.4规定。5.4电极
5.4.1电极的材质应不低于JB3571的要求。5.4.2滚焊机应设置能保持电极间压力稳定的加压机构。5.5安全
5.5.1滚焊机中暴露在外和可能被接触到的电路，其电压均应不大于或等于交流36V，直流48V。5.5.2滚焊机机身上应有不小于M8的接地螺栓及相应接地标志。5.6外观
滚焊机表面涂漆应符合JC/T402的有关规定。5.7空运转
滚焊机空运转应平稳，无异常声响。2

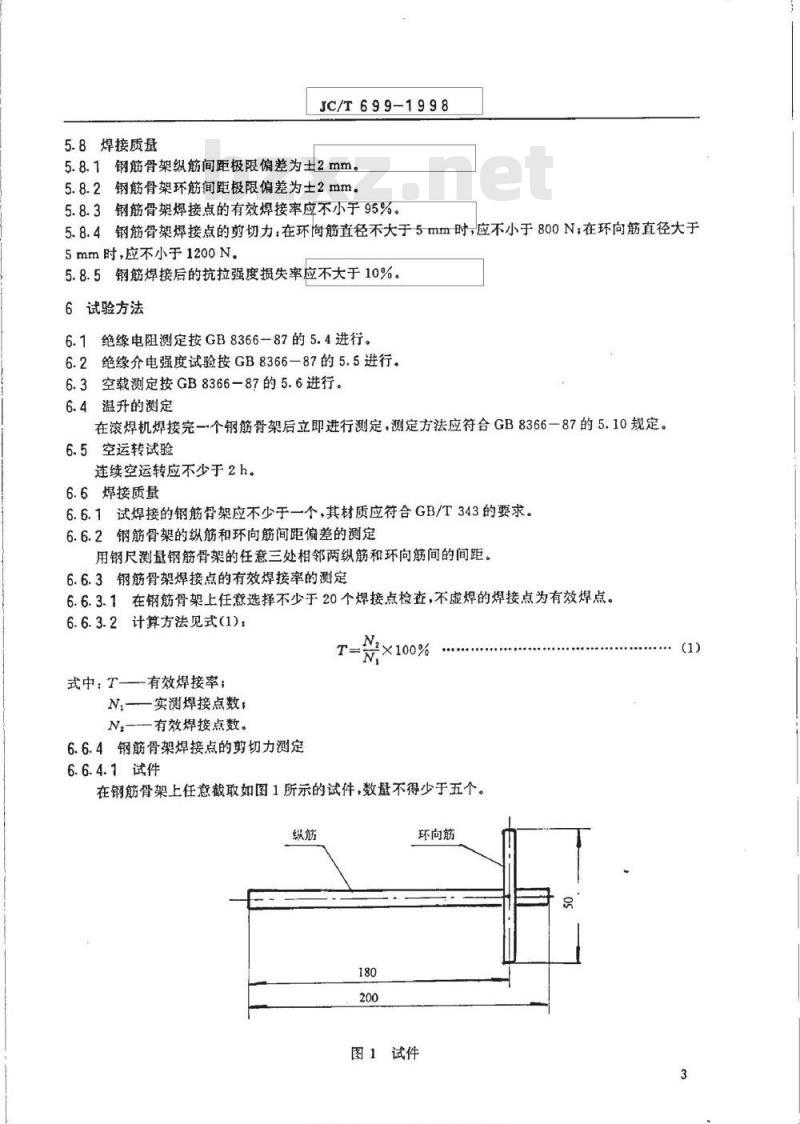

5.8焊接质量
JC/T699-1998
5.8.1钢筋骨架纵筋间距极限偏差为土2mm。5.8.2钢筋骨架环筋间距极限偏差为士2mm。5.8.3钢筋骨架焊接点的有效焊接率应不小于95%。5.8.4钢筋骨架焊接点的剪切力：在环向筋直径不大于5mm时，应不小于800N；在环向筋直径大于5mm时，应不小于1200N。
5.8.5钢筋焊接后的抗拉强度损失率应不大于10%。6试验方法
6.1绝缘电阻测定按GB8366-87的5.4进行。6.2绝缘介电强度试验按GB8366一87的5.5进行。6.3空载测定按GB8366-87的5.6进行。6.4温升的测定
在滚焊机焊接完一个钢筋骨架后立即进行测定，测定方法应符合GB8366一87的5.10规定。6.5空运转试验
连续空运转应不少于2h。
6.6焊接质量
6.6.1试焊接的钢筋骨架应不少于一个，其材质应符合GB/T343的要求。6.6.2钢筋骨架的纵筋和环向筋间距偏差的测定用钢尺测盘钢筋骨架的任意三处相邻两纵筋和环向筋间的间距。6.6.3钢筋骨架焊接点的有效焊接率的测定6.6.3.1在钢筋骨架上任意选择不少于20个焊接点检查，不虚焊的焊接点为有效焊点。6.6.3.2计算方法见式（1)：
式中：T—有效焊接率；
Ni实测焊接点数；
N.—有效焊接点数。
6.6.4钢筋骨架焊接点的剪切力测定X100%
6.6.4.1试件
在钢筋骨架上任意截取如图1所示的试件，数量不得少于五个。纵筋
环向筋
图1试件
准提国a
m各美标准行业值类急费下载
6.6.4.2试验用夹具示意图见图2固定块
6.6.4.3试验步骤
JC/T699-1998
图2夹具示意图
活动套
将试件装于夹具内在材料试验机上进行拉伸试验，试件焊接点的破环载荷即为焊接点的剪切力。6.6.5钢筋骨架焊接点的钢筋强度损失率的测定6.6.5.1试件
分别在原钢筋上和钢筋骨架上截取长度为200mm有焊点的钢筋试件各五个。6.6.5.2试验步骤
将试件置于材料试验机上进行拉伸强度试验。6.6.5.3计算方法见式(2)：
式中，T钢筋焊接点的强度损失率一原钢筋的平均拉伸强度，MPa；P
P2——焊接后钢筋的平均拉伸强度，MPa。7检验规则
)×100%
产品出厂前必须经制造厂检验部门检验合格，并签发合格证后方能出厂。7.1检验分类
检验分为出厂检验和型式检验。7.2出厂检验
出厂检验按5.1、5.2.5.4、5.5、5.6,5.8.1、5.8.2、5.8.3的规定进行检验。7.3型式检验
有下列情况之一时，应按第5章规定的全部技术要求进行试验：4
各美标准程业
JC/T699-1998
a）新产品或老产品转厂生产的试制定型监定，b）正常生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；c）正常生产时，每二年至少进行一次：d）产品长期停产后，恢复生产时：e）国家质量监督机构提出进行型式检验的要求时。8标志、包装、运输和贮存
滚焊机应在明显位置固定产品标牌，标牌应符合GB/T13306的规定，并标明下列内容：8.1
a）产品名称及型号，
b）主要技术参数；
c）出厂日期；
d）制造厂名，
e）商标，
）产品标准号。
8.2包装、运输应符合JC/T406的规定。标准捷提菌thnoso.som营美标准行业备料免费下数5
中华人民共和国建材
行业标准
钢筋混凝土管钢筋骨架滚焊机
Roll welding machine for steel barskeleton of reinforced concrete pipeJC/T699-1998
国家建筑材料工业局标准化研究所出版发行地址，北京朝阳区管庄
邮政编码：100024
电话：65755125
机械科学研究院标准出版中心印剧版权专有
不得翻印
开本880×12301/16
印张1/2
1998年12月第一版
字数10,000
1998年12月第一次印刷
编号1118
注技技图mmahmaso.som各举玩准行业务料童费下数8
