【建筑材料行业标准(JC)】 40mm×40mm水泥抗压夹具

JC/T 683-1997

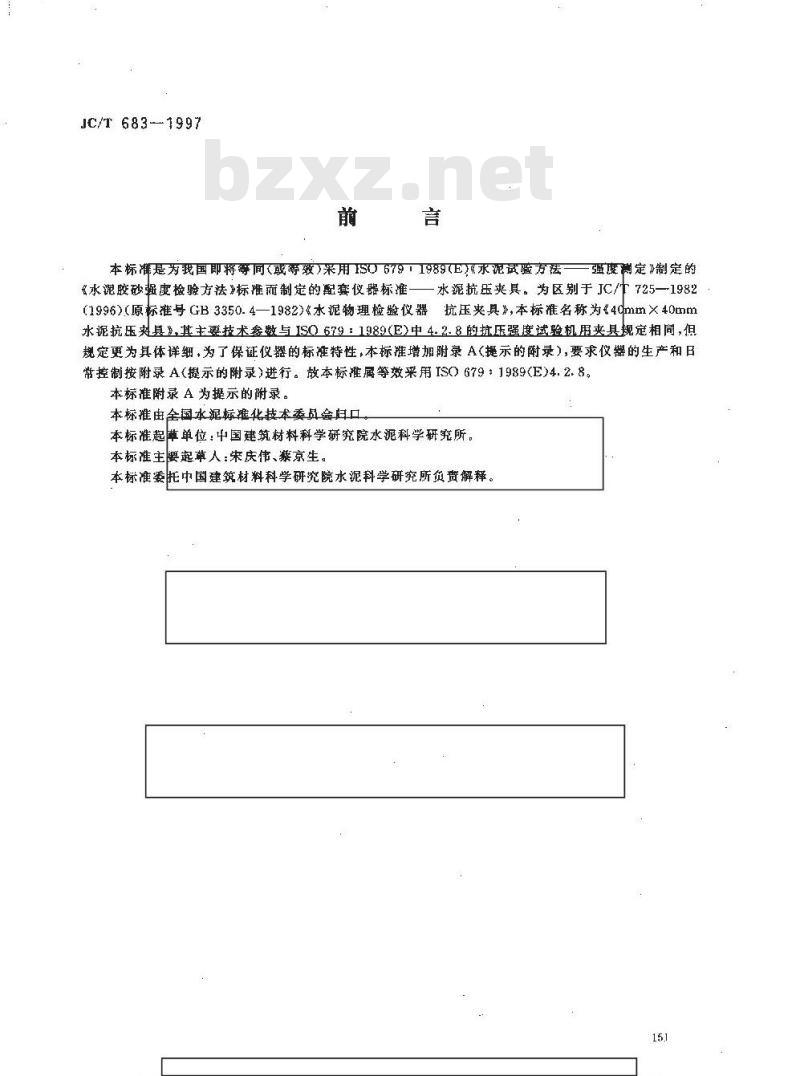

本标准是为我国即将等同（或等效）采用IS0）679·1989（E2≤水泥试验方送么水滤胶砂强度检验方法标推而制定的配套仪器标准强度测定》制定的
水泥抗压夹具。为区别于JC/7251982(1996)（原标准号GB3350.4一1982)水泥物理检验仪器抗压夹具》，本标准名称为40mmX40mm水泥抗压类具，其主要技术参数与ISO679：1989(E)中4.2.8的抗压强度试验机用夹具规定相同，但规定更为具体详细，为了保证仪器的标准特性，本标准增加附录A(提示的附录），要求仪器的生产和日常控制按附录A（提示的附录）进行。故本标准属等效采用ISO679：1989(E)4.2.8。本标准附录 A 为提示的附录。
本标准由全国水泥标推化技本委会归口本标准起草单位：中国建筑材料科学研究院水泥科学研究所。本标准主腰起草人：宋庆伟、京生。本标准委托中国建筑材料科学研究院水泥科学研究所负贵解释。15.1

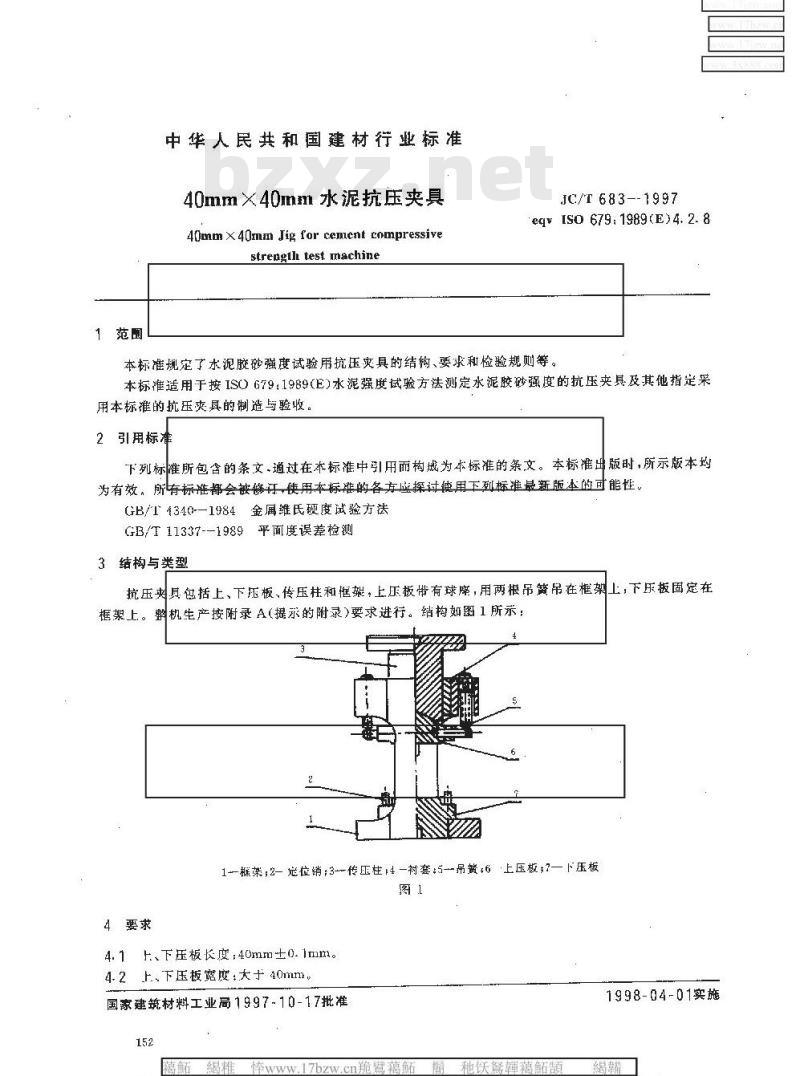

中华人民共和国建材行业标准
40mm×40mm水泥抗压夹具
40mm X 40mm Jig for cement compressivestrengul test machine
JC/T 683--1997
eqISO679:1989(E)4.2.8
本标准规定了水泥胶砂强度试验用抗压灾具的结构、要求和检验规则等。本标准适用于按ISO679：1989（E）水泥强度试验方法测定水泥胶砂强度的抗压夹具及其他指定采用本标准的抗压爽具的制造与验收。2
引用标准
下列标准所包含的条文，道过在本标准中引用而构减为本标准的条文。本标准出版时，所示版本均为有效。所有标准部会被修订使用本标准的各方应探讨使用下列标准最新版本的可能性，GB/T1340--1984金属维氏硬度试验方法GB/T 11337--1989平面度误差检测3结构与类型
抗压来其包括上、下压板、传压柱和框架，上压板带有球摩，用两根吊贫吊在框架，下乐板固庭在
架上。
整机生产按附录A(提示的附录)要求进行。结构如图1所示：1耦菜，2—定位销；3-传压柱#4一衬套：5吊簧+6上压板?7—下压板图1
4要求
4.1上、下压板长度：40mm±0.1mm。4.2上、下压板宽度：大于40mm
国家建筑材料工业局1997~10-17批准152
痕科5
17bzw.cn脆下载标准就来标准下载网
17izw.com置峰
他铁鸳干万颌
1998-04-01实施
1集颖60费

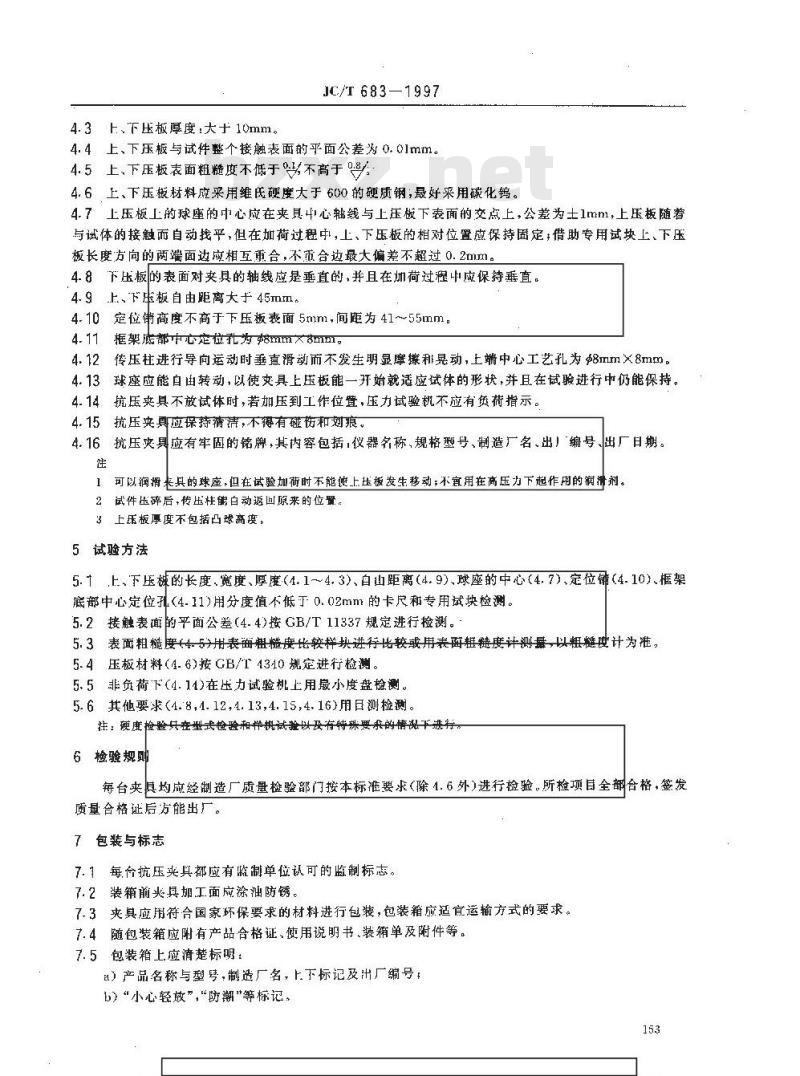

4.3上、下压板厚度：大于10mm。JC/T683—1997
4.4上、下压板与试件整个接触表面的乎面公差为0.01mm。4.5上、下压板表面粗糙度不抵于不高于4. 6上、下压板材料应采用维氏碰度大于 600 的鞭质钢;最好采用碳化钨。4.7上压板上的球座的中心应在夹具心轴线与上压板下表面的交点上，公差为士1mm,上压板随着与试体的接触而自动找平，但在加荷过程中，上、下压板的相对位置应保持固定借助专用试块上、下压板长度方向的两增面边应相互重合，不重合边最大偏差不超过0.2mml。4.8下压板的表面对夹具的轴线应是垂直的，并且在加荷过程中应保持垂直。4.9上、下率板自由距离大于45mm。4. 10定位销高度不商于下压板表面5mm,间距为 41~55mm。4.11
框架底部中心定位孔为mm×8mm，传压柱进行导向运动时垂直滑动而不发生明显摩撑和晃动，上端中心工艺孔为8mm×8mm。球座应能自由转动，以使史具上压板能一开始就适应试体的形状，并且在试验进行中仍能保持。抗压夹具不放试体时，若加压到工作位置，压力试验机不应有负荷指示。抗压夹具应保持清清，不得有碰伤和划痕。抗压央具应有牢固的铭牌，其内容包括，仪器名称、规格型号、制造厂名、出！编号、出厂日期。4.16
可以润滑来具的球座，但在试验加荷时不能使上压板发生移动；不宣用在高压力下起作用的润清剂。2 试件压碎后,传压柱体白动返回原来的位胃。3上乐板厚度不包括凸坏高度。
5试验方法
5.1上、下压械的长度、宽度、厚度（4.1~4.3)、白山距离（4.9)、球座的中心（4.7)、定位铺（4.10)、框架底部中心定位孔(4. 11)用分度值不低于 0. 02mm 的卡尺和专用试块检测。5. 2 接触表面的平面公差(4. 4)按 GB/T 11337 规定进行检测。5.3表面粗糙度（4.5)用表面粗糙度比较样块进行比较或用表面粗精度计测层,以粗波计为准。5-4压板材料（4-6)接GB/T4310规定进行检测5.5非负荷下（4.11在压力试验机上用最小度盘检测。5.6其他要求(4.8,4.12,4.13,4.15,4.16)用测检测。注：硬度检验只在型式检验和样机试验以及有特殊要求的情泌下进荐6检验规则
每台夹具均应经制造厂质量检验部门按本标准要求（除1.6外）进行检验。所检项目全部合格，签发质量合格证后方能出厂。
7包装与标志
7.1每抗压具都应有监制单位认可的监制标志。7.2装箱前火具加工面应涂油防锈。7.3来具应用符合国家环保要求的材料进行包装，包装箱应适宜运输方式的要求。7.4随包装箱应附有产品合格证、使用说明书、装箱单及附件等。7.5包装箱上应清楚标明：
a）产品名称与型号，制造厂名，上下标记及出厂编号：b）“小心轻放”，“防潮\等标记，153
JC/T683
附录A
(提示的附录）
40mmX40mm水泥抗压夹具的生产和质量保证A1为了保证40mmX40mm水泥抗压夹具的标准特性，40mm×40mm水泥抗压爽具的生产必须用国家建材行业主管部门认可的统一图纸。A2在实具投人生产后，夹具研谢单位要按有关规定对其产品质量实施监制。监制中如发现产品标准特性达不到统一图纸要求时，可建议主普部门撤销其生产认可。154
纤痕张科5
17bzw.cn脆藕
17izw.com脆蟀
种盆鞭万颌
1集颖60辈
