【建筑材料行业标准(JC)】 水泥胶砂试体成型振实台

备案号：930—1997

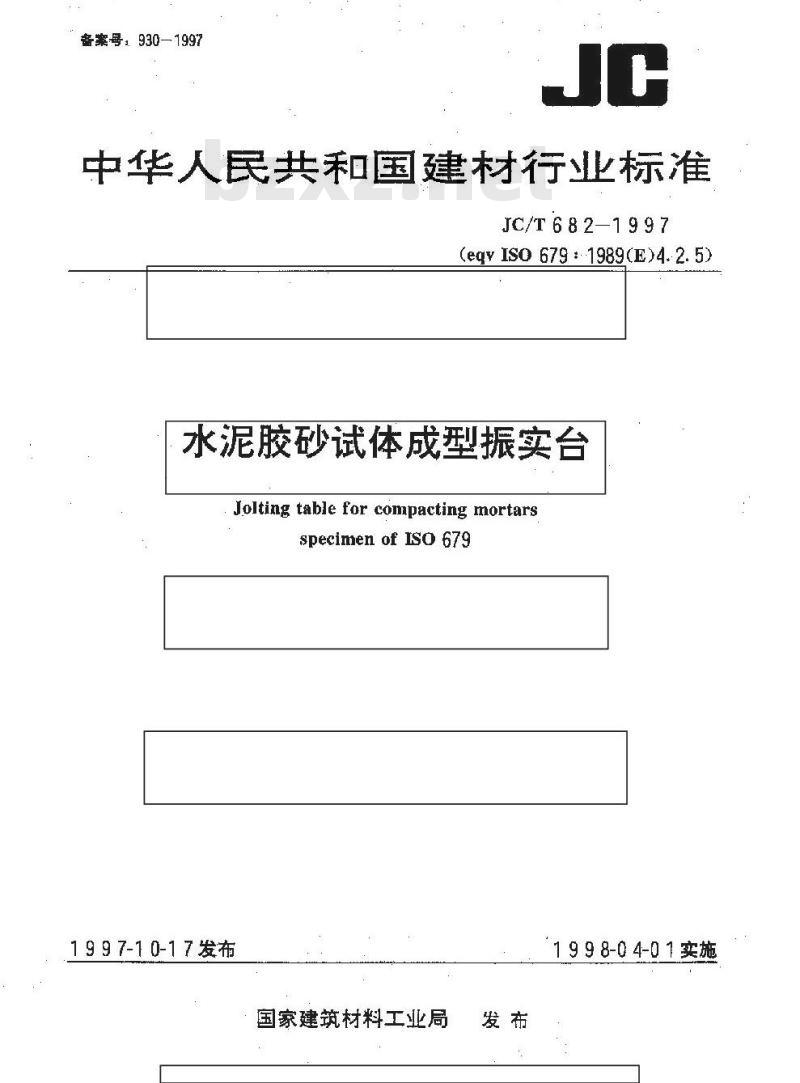

中华人民共和国建材行业标准
JC/T 6821997
(eqyIS0 679:1989(E)4.2.5)
水泥胶砂试体成型振实台
Jolting table for compacting mortarsspecimen of IsO 679
1997-1 0-17发布
国家建筑材料工业局
1998-04-01实施
JC/T 682-1997

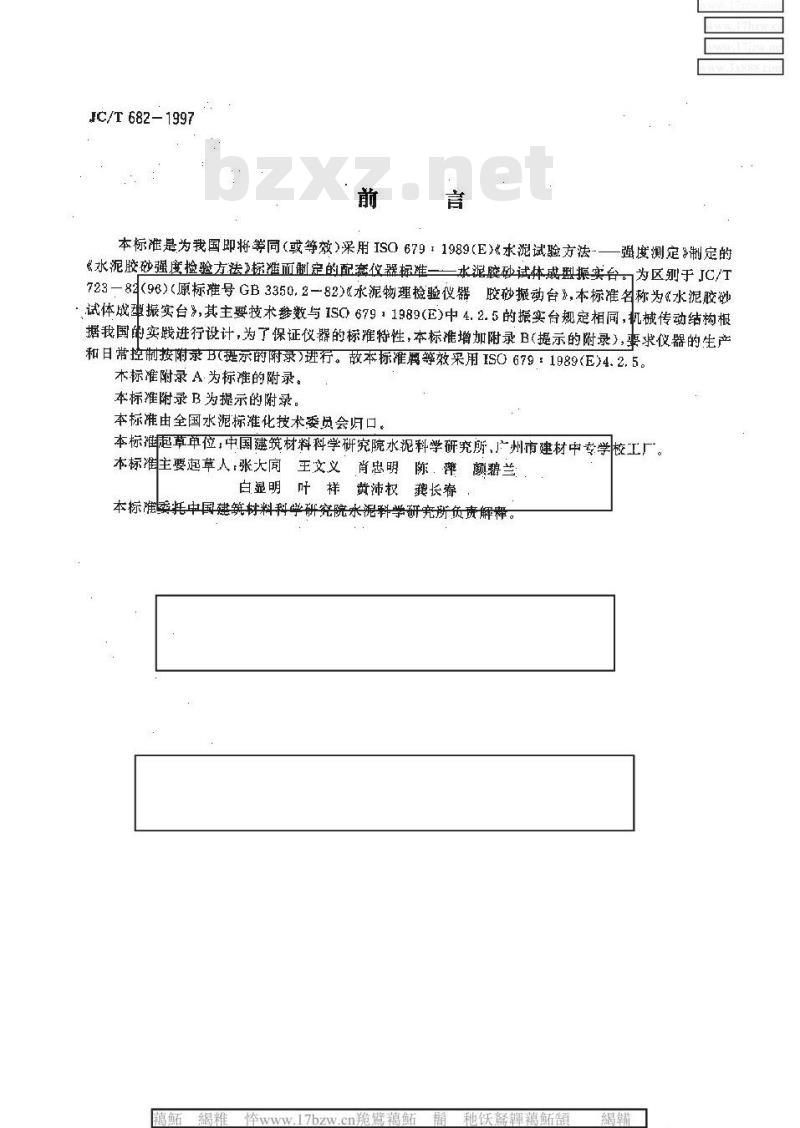

本标准是为我国即将等同（或等效）采用ISO679+1989(E）水滤试验方法-《水泥胶砂强度检验方法》标准而制定的配衰仪器标准一一强度测定制定的
水泥砂试体盛型振实台。为区别于JC/T723-82(98)原标准号GB3350.2—82)《永泥物理检验仪器胶砂掘动台》，本标准名称为≤水泥胶砂试体成型振实台》，其主要技术参数与ISO67911989（E)中4.2.5的振实台规定相同，机械传动结构根据我国阐实践进行设计，为了保证仪器的标准特性，本标谁增加附录B（提示的附录），要求仪器的生产和目常控制按附录B(提示的附录）进行。故本标准离等效采用ISO679：1989(E)4.2.5。本标准附录A·为标准的附录。
本标准附录B为提示的附录。
本标准由全国水泥标准化技术委员会归口。本标准起草单位，中国建筑材料科学研究院水泥科学研究所、广州市建材中专学本标准主要起草人张大间王文义肖忠明陈，萍颜碧兰
白显明叶样黄沛权藥长春
本标荫委托中国建筑材料科学研究院水泥科学研究所负责解干。藕
既痕張科5鳍
17bzw.cn脆黛筋
17jizw.com脆鹭
种铁干藕跖顏
他铁蟀聚鸡
1乐颖60辈
1范围

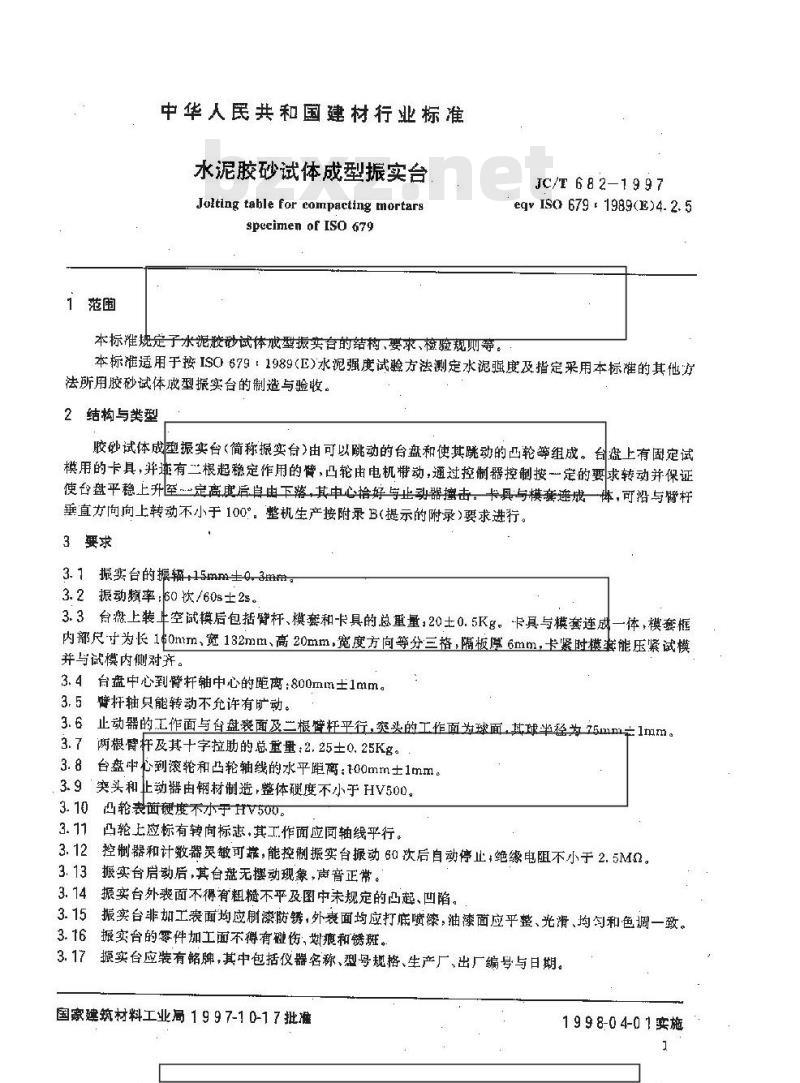

中华人民共和国建材行业标准
水泥胶砂试体成型振实台
Jolting table for compacting mortarsspecimen of ISO 679
JC/T 682-1997
eqvISO 679 1989(E)4.2.5
本标准规定子水泥胶砂试体成型振实育的结构、要求、检验规则等本标准适用于按ISO679：1989(E)水泥强度试验方法测定水泥虽度及指定采用本标准的其他方法所用胶砂试体成型振实台的制造与验收。2结构与类型
胶砂试体成型振实台（简称振实台）由可以跳动的台盘和使其跳动的凸轮等组成。台盘上有固定试模用的卡具，并逆有二根起稳定作用的臂，凸轮由电机带动，通过控制器控制按一定的要求转动并保证使台盘平稳上升屋…定高度后自由下落，其中心恰好与止动器擦击。卡具与模套连成一体，可沿与臀杆垂直方间向向上转动不小于100°.整机生产按附录B（提示的附录）要求进行。3要求
3.1振实台的握:15mm生0.3m
3.2振动频率：60次/60s士2s。
3.3台癌上装上空试模后包括杆、模套和卡具的总重量，200.5Kg。卡具与模套连成一体，模套框内部尺寸为长1$0mm、宽182mm、高20mm，宽度方向等分三格，隔板厚6mm，卡紧时模率能压紧试模并与试模内侧对齐。
3.4台盘中心到臂杆轴中心的距离：800mm士1mm。3.5赚杆轴只能转动不允许有旷动。3.6止动器的工作面与自盘表面及二根管杆平行，突头的工作面为球面，其球半径为75mn3.7两根臂杆及其十字拉助的总重量：2.25士0.25Kg。3.8台盘中心到滚轮和凸轮轴线的水平距离：100mm士1mm。3.9突头和止动器由钢材制造，整体硬度不小于HV500。3.10凹轮表面硬度不小手 HV500。3.11凸轮上应标有转向标志，其工作面应同轴线乎行。mm
3.12控制器和计数器灵敏可靠，能控制搬实台振动60次后自动停止，绝缘电阻不小于2.5M2。3.13振实台启动后，其台盘无摆动现象，声音正常。振实台外表面不得有粗糙不平及图中未规定的凸起、凹陷，3. 14
3.15振实台非加工表面均应刷漆防锈，外表面均应打底喷漆，油漆面应平整、光滑、均匀和色调一致。振实台的零件加工面不得有碰伤，划痕和锈斑。3. 16
振实台应装有铭牌，其中包括仪器名称、型号规格、生产厂，出厂编号与日期。3. 17
国家建筑材料工业局1997-10-17批准1998-04-01实施

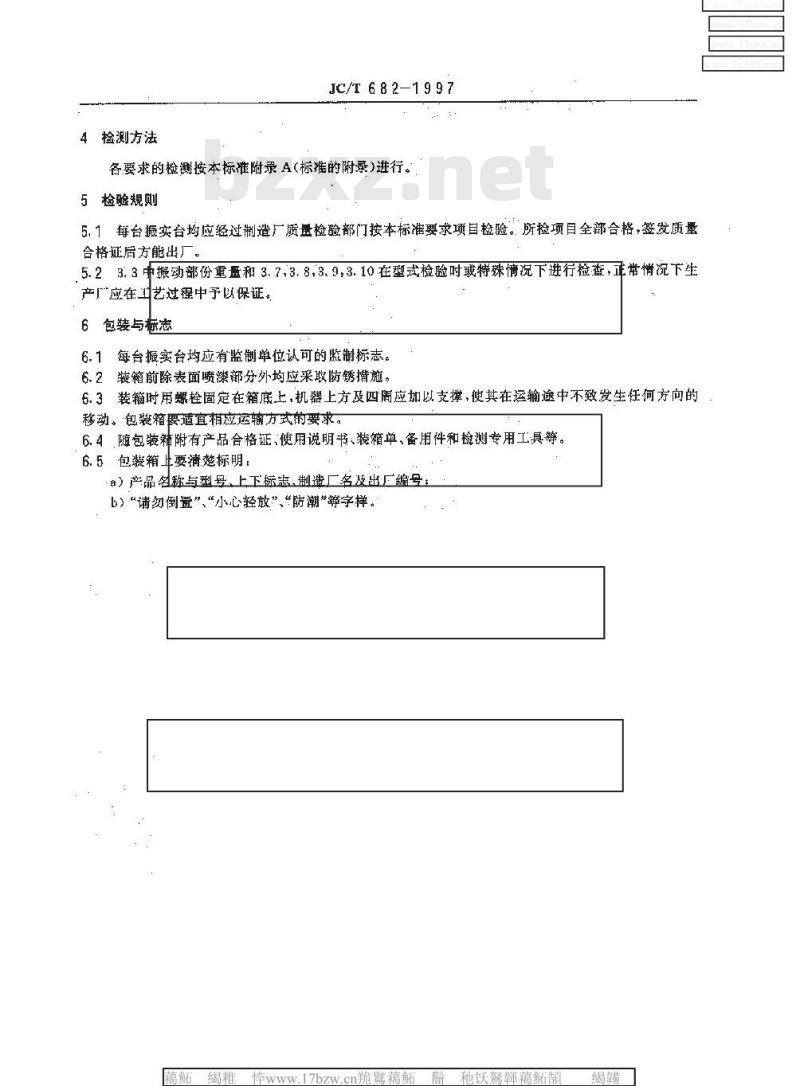

4检测方法
JC/T 6 8 2- 1 9 9 7
各要求的检测按本标准附录A（标摊的附录）进行。5检验规则
5.1每台振实台均应经过制造厂质量检验部门按本标准要求项目检验。所检项目全部合格，签发质量合格证后方能出厂。
5.23.3中振动部份重量和3.7,3.8，38.9，3.10在型式检验时或特殊情况下进行检查，正带情况下生产厂应在工艺过程中予以保证。6包装与标志
6.1每台振实台均应有监制单位认可的监制标志。6.2装箱前除表面喷漆部分外均应采取防锈措施。6.3装箱时用螺栓固定在箱底上，机器上方及四应加以支撑，使其在运输逐中不致发生任何方向的移动。包装箱要适宜相应运辅方式的要求。6.4随包装箱附有产品合格证，使用说明书、装箱单、备用件和检测专用工具等。6.5包装箱上要清楚标明，
·a）产品名称与型号、上下标志制造厂名及出厂缩号：b）“请勿倒置”“小心轻敢”、“潮\等字样。葛稚
舒瘦张科5
17bzw.cn藕
17izw.com起
种铁鑫韩藕護
种铁蜂
1乐颖60
适用范困
JC/T 682-1997

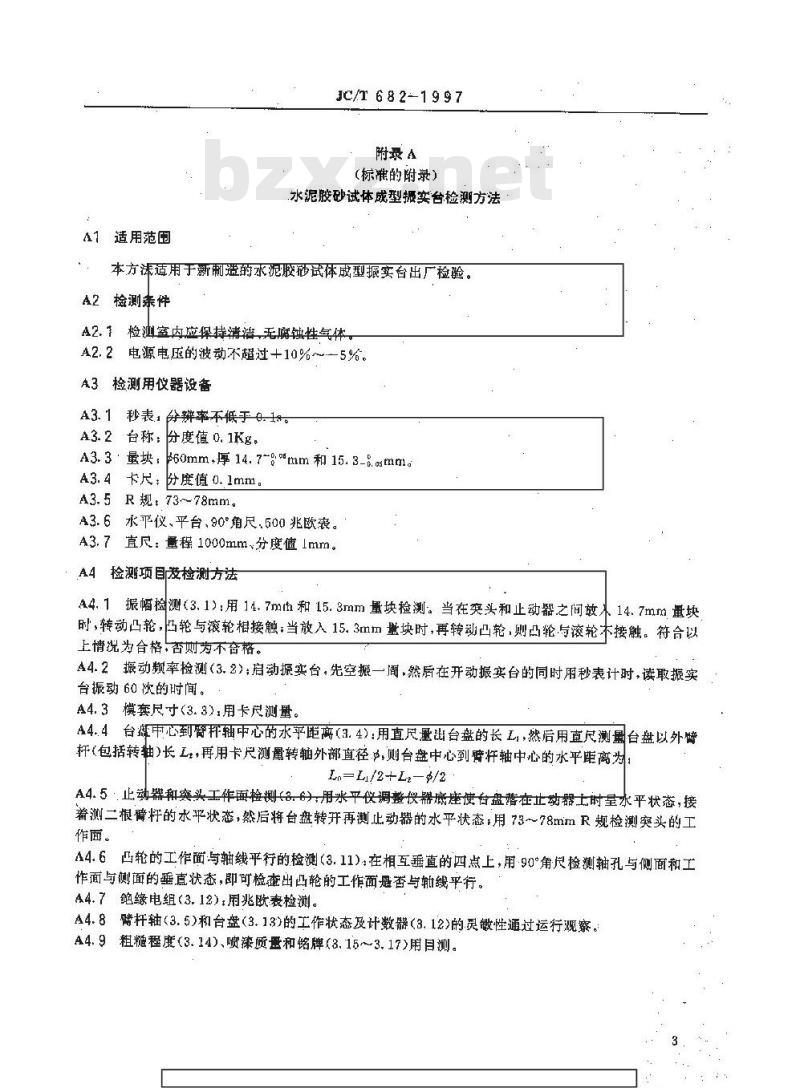

附录A
（标准的附录）
水泥胶砂试体成型振实台检测方法本方添适用于新制造的水泥胶痧试体成型振实台出厂检验。A2检测条件
A2.1检测空内应保持清洁，无腐蚀性气体A2.2电源电压的波动不超过+10%~—5%。A3检测用仪器设备
A3. 1 秒表,分辨率不低于 0. 1sA3.2台称：分度值0.1Kg。
：60mm，厚 14.7-gmm和15.3-8.osmml。A3.3量块：
份度值0.1mm。免费标准bzxz.net
A3.4 卡尺：
A3.5R规：73~78mm。
A3.6永平仪、平台、90°角尺G00兆欧袭。A3.7直尺：量程1000mm分度值1mm。A4检测项目茂检测方法
A4.1振幅检测（3.1)：用14.7mm和15.3mm量块检测。当在突头和止动器之间放不14.7mm量块时，转动凸轮，轮与滚轮相接触：当放入15.3mm世块时，再转动凸轮，则凸轮与滚轮木接触。符合以上情况为合格，否则为不格。
A4.2振动率检测（3.2）：启动振实台，先空握一周，然后在开动振实台的同时用秒表计时，读取振实台振动60 次的时间。
A4.3模套尺寸（3.8)，用卡尺测量。A4.4台盘中心到臀杆轴中心的水乎距离（3.4)：用直尺量出台盘的长L，然后用直尺测量台盘以外臂杆(包括转轴)长L再用卡尺测量转轴外部直径，则台盘中心到喷杆轴中心的水平距离为：LnL1/2+L,—$/2
A4. 5止动器和突头工作面检测(8. 6),用水平仪调整仪幕底座使台盘落在止动器上时呈水平状态,接着二根臂籽的水苹状态，然后将台盘转开再测止动器的水平状态，用73~～78mmR规检测突头的工作面。
A4.6凸轮的工作面与轴线平行的检测（3.11)在相互垂直的四点上，用90°角尺检测轴孔与侧面和工作面与侧面的垂直状态，即可检查出凸轮的工作面是否与轨线平行。A4.7绝缘电组（3.12)用兆欧表检测。A4.8杆轴(3.5)和台盘（3.13)的工作状态及计数器（3.12)的灵敏性通过运行观察。A4.9粗髓程度(3.14)、喷漆质量和铭牌（8.15~3.17)用目测。葛
既痕科5甜
17bzw.cn脆万
17izw.com脆避峰
中华人民共和国建材
行业标滩
水泥胶砂试体或型振实台
Jolting table for compacting mortarsspeciaeu of ISO 679
JC/T682-1997
国家建筑材料工业局标准化研究脂出版发行地址：北京朝阳区管庄
邮政编码：100024
电话：65755125
机械科学研究院标准出版中心印刷版校专有不得翻印
开本880×12301/16印张1/2字数10,0001598年3月第一版1998年3月第一次印刷印数1一1000定价5.00元
缩号 1087
种韩万跖
爵种铁峰葉鹉轰鞋
1乐颗60
