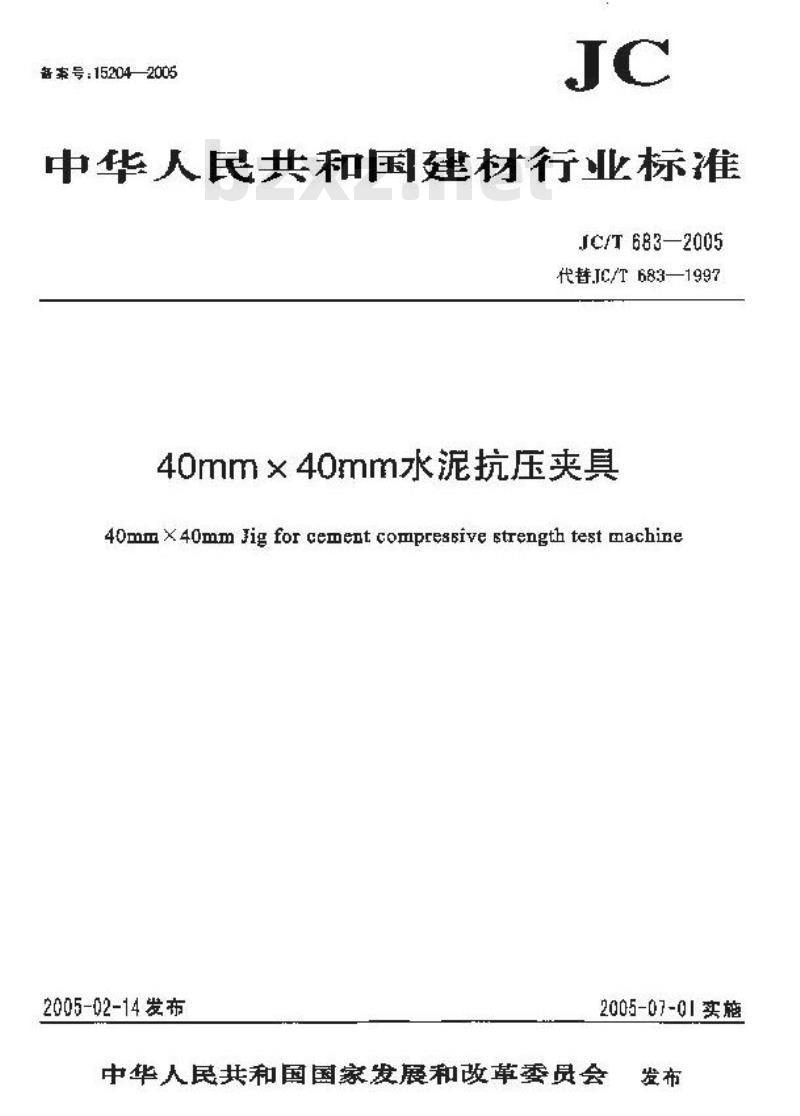

中华人民共和国建材行业标准
JC/T 683-2005
代替.IC/T683—1997
40mm×40mm水泥抗压夹具
40mm X40mm Jig for cement compressive strength test machine2005-02-14发布
2005-07-01实枪
中华人民共和国国家发展和改革委员会发布

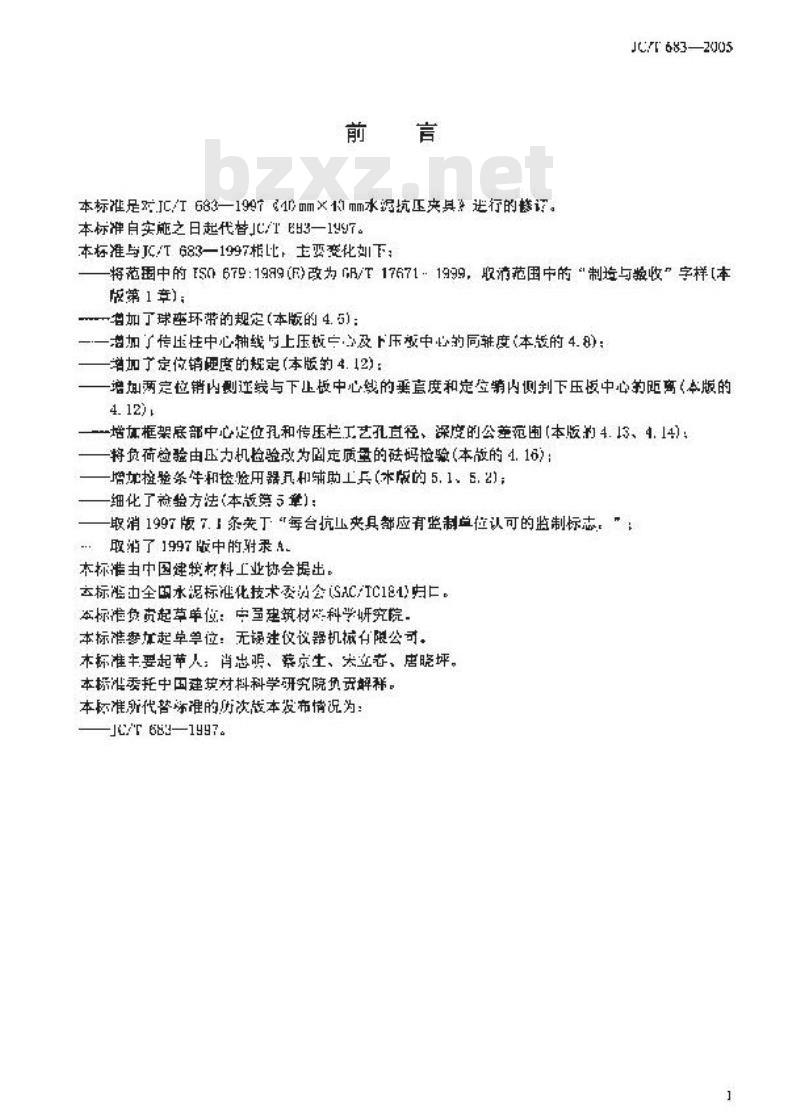

本标准是对.JC/683—19971mm×11mm水竭坑压夹具迷行的整证。本标准自实施之日起代替JC/TEH3—19S7。本标准与JC/T683—1997相比，主要变化如下JC7 683—2005
-将范围中的ES0679：1989(F)改为6R/T17671·1999，取消范国中的“制垃与频收”字样[本版第1章）；
潜加了球座环带的规定（本版的4.5)：一增加了传压柱中心轴线与上压板与及下压报中心的同辅度（本版的4.8)：增加了定位销理度的规定（本版的4.12)：增加两定位销内测逆统与下止板中心裁的垂直度和定位销内侧别下压板中心距离（本版的4.12)
培本框架底部中心定位孔和传压栏工艺孔直径、深度的公差范围（本版的4.13、4.14)：将负荷检验由且力机检验改为固定质量的码检验（本版的4.16)：增龙检验条件和检用器瓦和辅助工兵（水版的5.1、5.2)；细化了检验方法（本版募5章)：取消1997版7.1条求丁“每台抗业具部应有监制单位认可的监制标志，\取消了1997版中的驸录点。
本标准中国建资标料工业协会提出。云标监出全国水泥标准化技术委为会(SAC/TC184)归上。益标准盘资起草单假：当型筑材科学研究院，本标准寒其起草单位：无误违仪议器机械限公司。本标准丰要起节人：肖忠明、蔡京生、宏立老、唐晓坪。本振准委托中国建黄材抖科学研究院负贡解释。本标准所代替标准的所次战本发布情况为：J/683—1997。

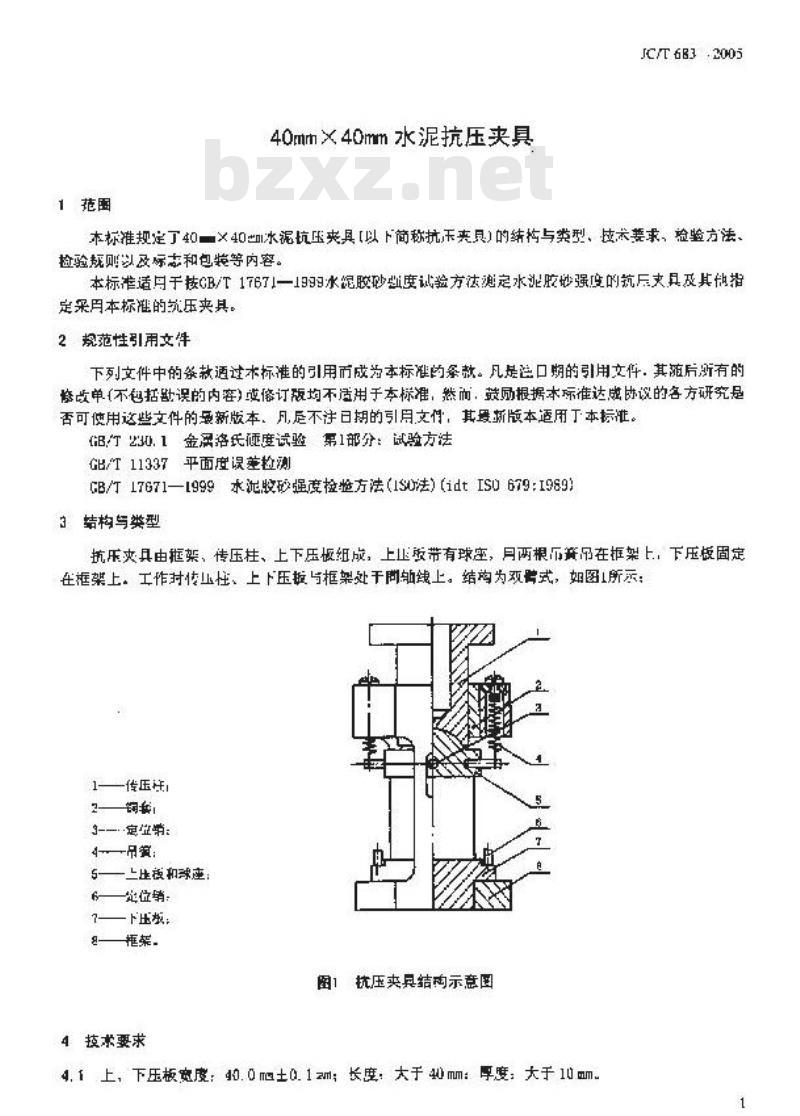

1范围
40mm×40mm水泥抗压夹具
JC/T 6832005
本标准规定丁40一×40冰混抗压来具【以下简称抗玉表显)的结构与类型、歧术要求，检验方法，检验规则以及标志和包装等内容。本标准适月于技CB/T176了1—1999水混胶砂验度试验方法测定水泌胶炒强度的抗后大具及其他指定采月本标准的统压夹具。
2规范性引用文件
下列文件中的条款适过术标准的引用而成为本标准的条款。凡是法口期的引用文件，其随后所有的修收单(不包括款误的内容)成倦订版均不适用于本标准，然而，鼓励根据本标准达感协议的各方研究是否可使用这些文件的录新版本，凡，不注日期的引月文付，其最新版本适用丁本标准。B门230.1金满洛氏砸度试验第1部分：试验方法GB/T11337平面度误垂粒测
GB17671—1999水泥胶砂强度检整方法（1S0法）（1dtIS0679：1989)3结构与类型
抗压夹具由拖架、传压柱、上下压板组成，上正胺带有球座，月两根币簧吊在推架上，下压板固定在框架上，工作对传业性、上下压扳与框架处干尚轴线上。结构为双臂式，如图1所示：1
一传压车
3-一定位销：
4—品蛋：
一二压搬和球座
定位销：免费标准bzxz.net
下压报：
图1抗压夹具结购示意图
4技求要求
4.1上，下压板宽度：40.0m±0.12m；长度，大于40mm：厚度：大于1Umm1
JC/T 683—2005

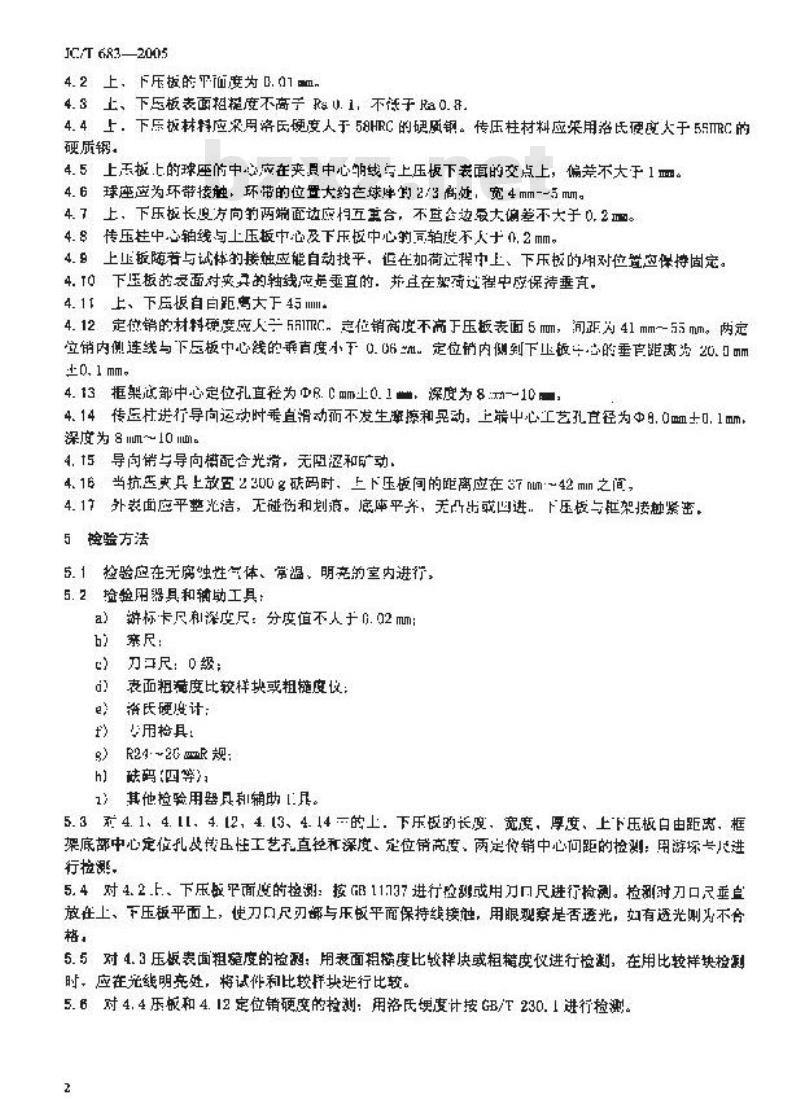

4.2上，下压拨的乎面度为0.1，4.3上、下压板表面租稳度不高于Rs0.1，不低于陷0.%.4.4上：下乐板林特应采用落氏硬度人于58HRC的硬质钢。传压柱材料应用浴氏便度大于5STRC的硬质钢。
4.5上玉板上的球座的中心应在夹具中心卵线与上压板下表面的交点上，偏荒不大于1。4.6球座应为环带接触，环带的位置大约在球库约2/3商处，宽4mm-~5mm。4.7上，下乐板长追方向豹两端面边应相五其合，不互含边最大偏差不大于0.2。4.8传压柱中心铂线与上压扳中心及下压板中心豹可拍度不人于,2mm。4.9上正板随若与试体的接触应能自动找平，迟在加荷运程中上、下压板的均对位载应保持固定4.TO下压板的表面对实其的轴线应最需直的，并且在架商过程中应保持垂直，4.11上、下板白自距离大于45
4.12定位销的材料硬度应人一5TRC。定位销离度不高于压板表面5mm，间正为41mm～55mm。两定立销内侧连线与下后板中心线的乘直度小于0.06m。定位销内侧到下业板牛心的垂亨距离先20.口mm±0.1mm
4.13框架试部中心定位孔直径为?R.Cmm土0.1赠，深度为8m-10，4.14传医村进行导向运动时垂直滑动而不发生率擦和晃动，上端中心工艺孔立径为中9.0m士0.1mm深度为8mm~10
4.t5导问能与导向错配合光滑，无阻涩和动，4.16当抗医灭具上教互2300g碳码时、上下压板间的距离应在37m~42mn之间，4.17外装面应平整光洁，无碰伤和划痕。底库平齐，无凸出载进。下压板与钮架接触紧密，5检验方法
5.1捡验应在无席蚀性气体、常温、明产的室内进行，5.2捡验用器具和辅助工具：
游标卡尺和深度尺：分度值不人于0.02mma)
的寨尺：
刀日尺：0级：
表而粗度比较样块或粗趟度议：d
氏硬度计：
f）用检具：
R24 ~20 mmR规：
h)硅(四等)
1）其他检验用翌具和辅助1.层。5.3对4.1、4.11、4.12，4.3、4.14~的上，下乐板的长度，宽度，厚度、上下压板白由距离，框架底部中心定位孔及传且性工艺形直控和深度、定位销高度、两定位销中心间距的检测：用游坏卡儿进行检测，
5.4对4.2.F下压版平面度的控测：按GB11737进行检或用刀口尺进行检测。检测时刀口尺垂直放在上、下压板平面上，使刀口尺刃邮与压板平而保持线接触，用眼观察是否透光，妇有透光则为不合格.
5.5对4.3压板表面粗麓度的检测；用表面相描度比较样快或粗度仪进行检测，在用比较样块检制时、应在光线明充处，将试件和比较择块逆行比较。5.6对4.4乐板和4.12定位销硬度的检测：用落氏便度计披GB/T230.1进行检测。2
JC/T 693-2005

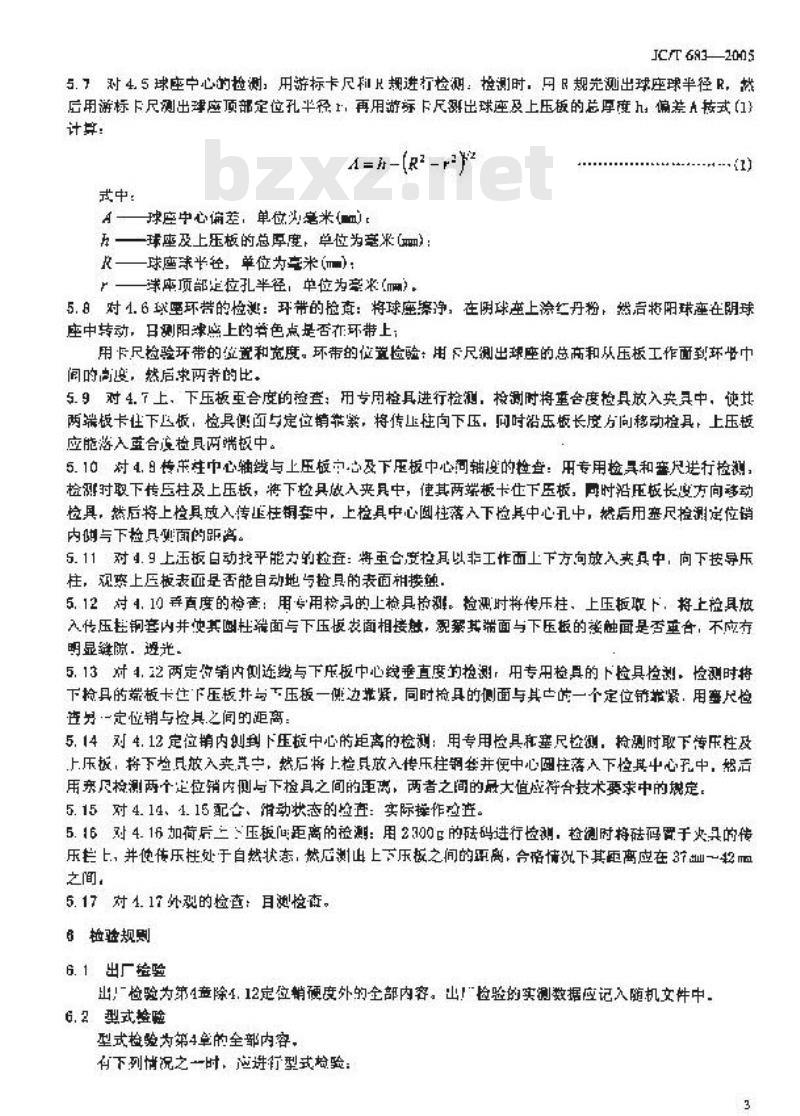

5.7对4.5球座宁心的检测，用游标卡尺和R规进打检测，检测时，月R规光测出球座球半径R，后用游标下尺测出球应顶部定位孔半径1，再用游标下尺测出球座及上压板的总厚度h：偏按式1）计算：
A=h-[R\-r)
式中：
A球座中心偏差，单位为意米(m)。—球座及上压板的总厚度，单位为毫米(m)：状——球座球卡径，单位为牵米(m);一续率项部定位扎半径，单位为举装（）5.8对1.6球座环带的检测：环带的检克：将球座察净，在阴球座上涂红丹粉，然后将阳球座在阴球座中转动，测阳球盛上的若色点是否在环带上，用卡尺检验环带的位置和宽度。环带的位置检验：用下尺测出球座的总高和从压板工作面到环巾间的尚度，然后求两者的比。
5.9对4.7上，下压板重合度的检查：用专用检具进行检测，检测时将重合度检具放入央具中，使其两端板卡性下板，检具侧面与定位销带紧，将传止柱向下压，向时沿压板长度方向移动检其，上压应能落入孟合选检具两端板中。5.10对4.日传案注巾心轴钱与上压板中心及下压板中心间轴度的检查：用专用检具和塞尺选行检测：检测时取下传压柱及上压板，将下检具放入来具中，使其两端板卡任下压板，同时沿压板长安方向移动检具，然后将上检具放入传正柱铜套中，上检具中心圆柱落入下检其中心孔中，然后用塞尺检测定位销内侧与下检具则面的距离。
5.11对4.9上压板白动找平能力的检查：将合度控耳以非工作而上下方向放入来具中，向下按导准，规紧上压板表血是告范目动地导检具的表面租接趣。5.12对4.10直度的检查：用季用检具的上检具拾测。检测时将传乐柱，上压扳取下，将上检具放入传压托钢接内并使其杜端面与下压板发面相接触，观累其端面与下压板的接触面是否重台，不应存明显辫，避光。
5.13对4.2两定价销内例连线与下底板中心线重直度的检测，用专用检具的下检具检测，检测时将下检具的靠板卡任下压板并与下压板一边非紧，同时拾具的侧面与其中的一个定位销非累，用塞尺检资男一定他销与检具之间的距离5.14对4.12定位销内创判下压板中心的距离的检测：用专用检具和塞尺检测，检测时取下压柱及上压板，将下检具被入夹其守，然后将上检具放入传乐柱钢套并便中心圆住落入下检其中心托中，竭后用寒尽检测两个定位销内侧与下检具之间的距离，两者之间的最大值应符合技术要求中的规定。5.15对4.14、4.15配含、滑动获态的盗置：实际择作查登。5.16对4.16加荷后二压板距离的检测：用2300的砖码进行检测，检测时将砖码置于火具的传压栏上，并使传乐挂处于白然状态，然后测出上下压板之间的距离，合落情况下其距离应在3灿一奖之间，
5.17对4.17外观的检查：目测检查。6检验规则
6.1出广捡验
出！检验为第4查除4.12定位销硬度外的全部内容。出！检验的实测数据应记入随机文件中，6.2型式验险
型式检验为第4单的全部内容，
有下列情况之一时，应进行型式尬验3
JC/T683-2005
=），新产品试制或老产品转厂生产的试制定型检定b）产品正式生产后，其结构设计、材料、工以及关链的配会元器件有轻大改变可能影响产品性能时：
正常生产胎，定期或积累，定产单后，应周期性进行一次检验；d)产品长期停产后、恢复生产时；e）国家质量监督机均出进行型式检验渠求时。6.3判定规则
6.3.1出产检验
每台抗压夹具均衍合山！检检要求时判为出厂检验合格。其中任何一项不符合要求时，判为出厂检验不合格，
6.3.2型式检验
当批量不大于50台时，抽样两台，若检验后有一台不合格，则判定该批产品为不合格批：当批量大丁-50台时：抽样五台，若检验后出现两台或两台以上的不合格易，则判定该批产品为不个格批。7标志及包装
7.1标志
抗压夹具具有络牌，其内客包括：）名称：
h）型导：
）生产日期：
小）生产编号：
c）制造厂家
72包装
7.2.1装销前夹具加工面应涂油防锈1.2.2抗压夹具应用符合国家环保要求的材抖进行包装，包装箱应适下运输方式的要求。7.2.3随包装箱应对有产品合招证、检验报告、使用说明、装箱单及附件。7.2.4包装箱上应清楚标明：
）产品名称与型号，造单位，上下标记和数量：h）“小心轻放”，“荫潮”等标记。4
