【建筑材料行业标准(JC)】 石英玻璃器皿 烧瓶

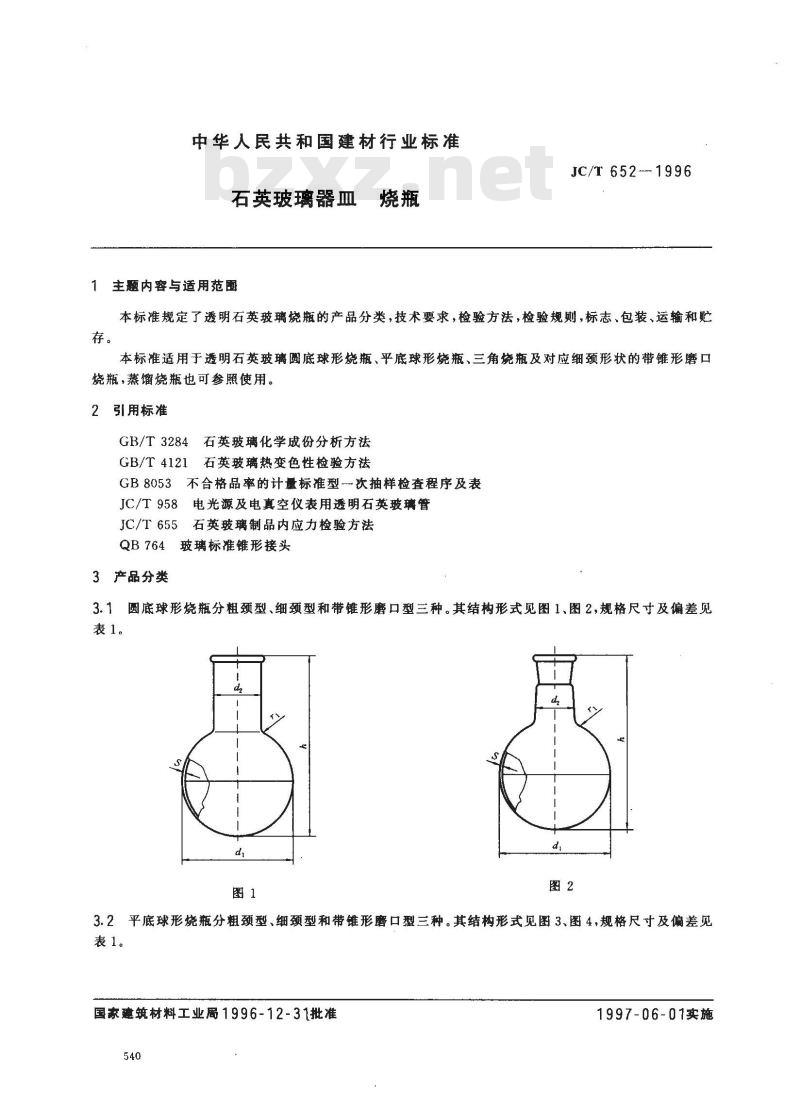

中华人民共和国建材行业标准
石英玻璃器Ⅲ
主题内容与适用范围
JC/T 652---1996
本标准规定了透明石英玻璃烧瓶的产品分类，技术要求，检验方法，检验规则，标志、包装、运输和贮存。
本标准适用于透明石英玻璃圆底球形烧瓶、平底球形烧瓶、三角烧瓶及对应细颈形状的带锥形磨口烧瓶，蒸馏烧瓶也可参照使用。2引用标准
GB/T 3284
石英玻璃化学成份分析方法
GB/T4121石英玻璃热变色性检验方法GB8053不合格品率的计量标准型一次抽样检查程序及表JC/T958电光源及电真空仪表用透明石英玻璃管JC/T655石英玻璃制品内应力检验方法QB764玻璃标准锥形接头
3产品分类
3.1圆底球形烧瓶分粗颈型、细颈型和带锥形磨口型三种。其结构形式见图1、图2,规格尺寸及偏差见表1。

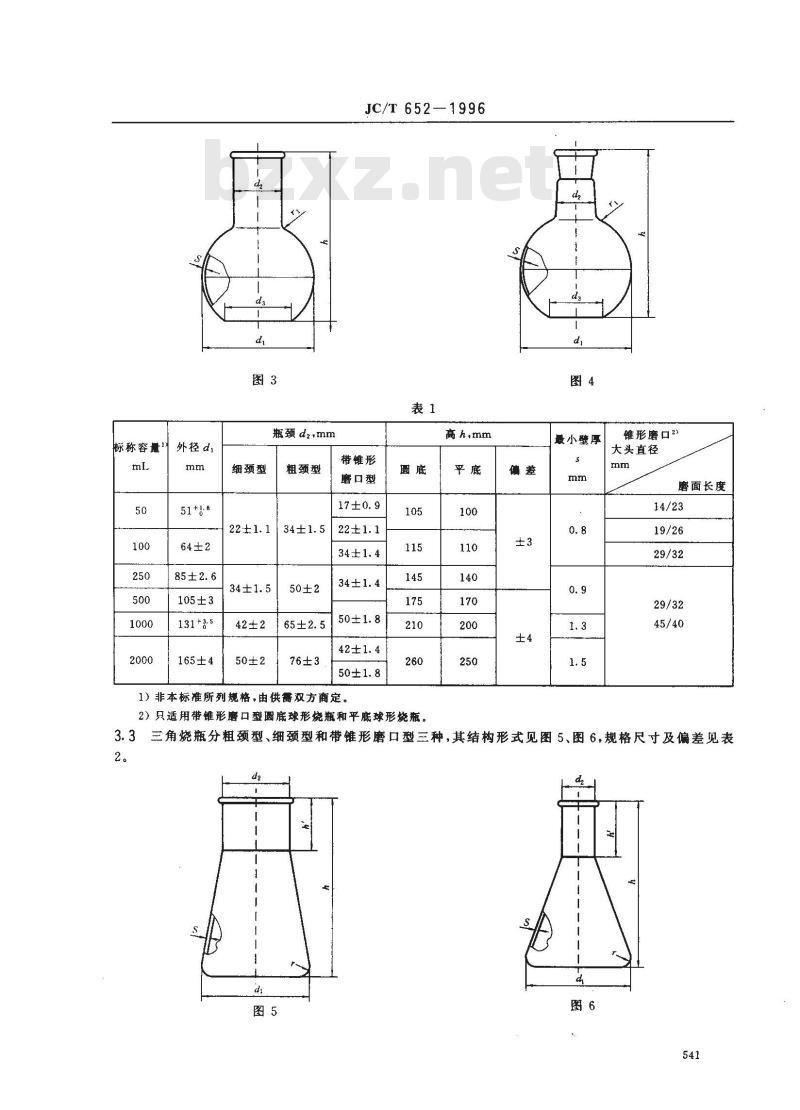

3.2平底球形烧瓶分粗颈型、细颈型和带锥形磨口型三种。其结构形式见图3、图4,规格尺寸及偏差见表1。
国家建筑材料工业局1996-12-31批准540
1997-06-01实施
标称容量外径d
105±3
165±4
瓶颈d2,mm
细颈型
粗颈型
JC/T652—1996
高h，mm
带锥形
磨口型
1）非本标准所列规格，由供需双方商定。圆底
2）只适用带锥形磨口型圆底球形烧瓶和平底球形烧瓶平底
最小壁厚
锥形磨口2
大头直径
磨面长度

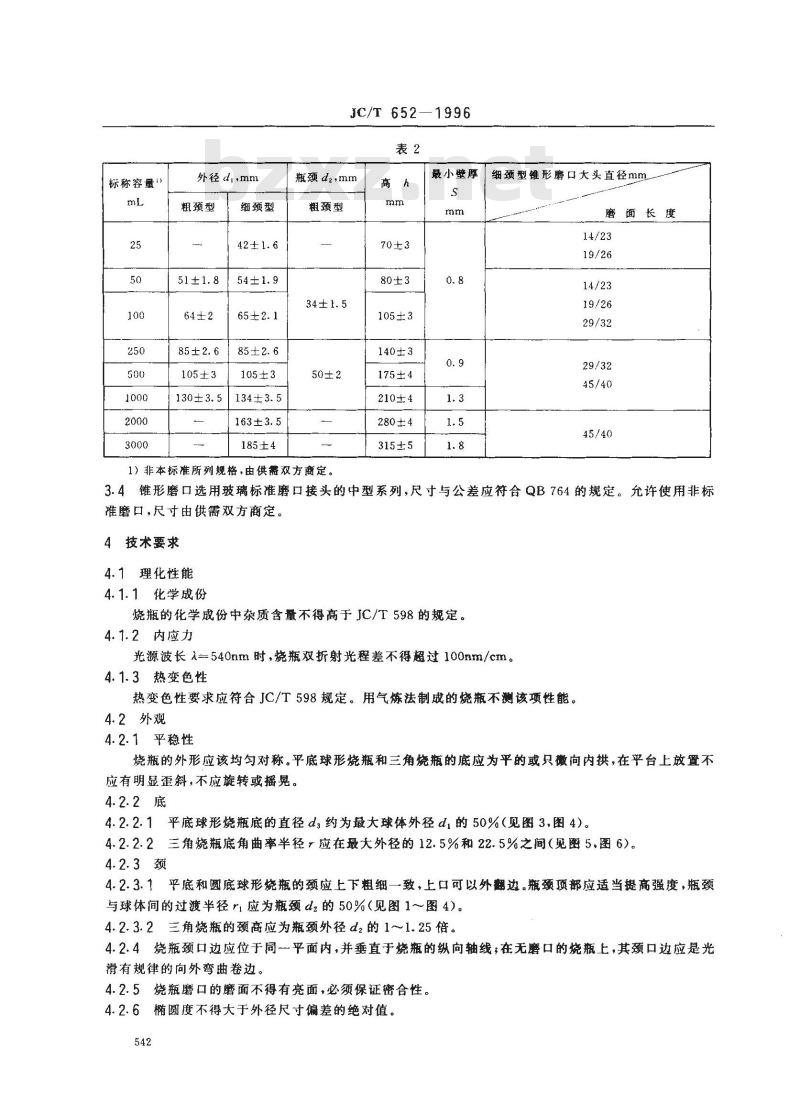

3.3三角烧瓶分粗颈型、细颈型和带锥形磨口型三种，其结构形式见图5、图6，规格尺寸及偏差见表2。
标称容量\
外径di,mm
粗颈型
105±3
细颈型
105±3
185±4
JC/T652—1996
瓶颈d2,mm
粗颈型
1）非本标准所列规格，由供需双方商定。高h
105±3
140±3
175±4
210±4
280±4
315±5
最小壁厚
细颈型锥形磨口大头直径mm
磨面长度
3.4锥形磨口选用玻璃标准磨口接头的中型系列，尺寸与公差应符合QB764的规定。允许使用非标准磨口，尺寸由供需双方商定。4技术要求
4.1理化性能
4.1.1化学成份
烧瓶的化学成份中杂质含量不得高于JC/T598的规定。4.1.2内应力
光源波长入一540nm时，烧瓶双折射光程差不得超过100nm/cm。4.1.3热变色性
热变色性要求应符合JC/T598规定。用气炼法制成的烧瓶不测该项性能。4.2外观
4.2.1平稳性
烧瓶的外形应该均匀对称。平底球形烧瓶和三角烧瓶的底应为平的或只微向内拱，在平台上放置不应有明显歪斜，不应旋转或摇晃。4.2.2底
4.2.2.1平底球形烧瓶底的直径d：约为最大球体外径d,的50%（见图3,图4)。4.2.2.2三角烧瓶底角曲率半径～应在最大外径的12.5%和22.5%之间（图5.图6）。4.2.3颈
4.2.3.1平底和圆底球形烧瓶的颈应上下粗细一致，上口可以外翻边。瓶颈顶部应适当提高强度，瓶颈与球体间的过渡半径ri应为瓶颈dz的50%（见图1～图4)。4.2.3.2三角烧瓶的颈高应为瓶颈外径d2的1～1.25倍。4.2.4烧瓶颈口边应位于同平面内，并垂直于烧瓶的纵向轴线，在无磨口的烧瓶上，其颈口边应是光滑有规律的向外弯曲卷边。
4.2.5烧瓶磨口的磨面不得有亮面，必须保证密合性。4.2.6椭圆度不得大于外径尺寸偏差的绝对值。542
壁厚应均匀。
JC/T 652-1996

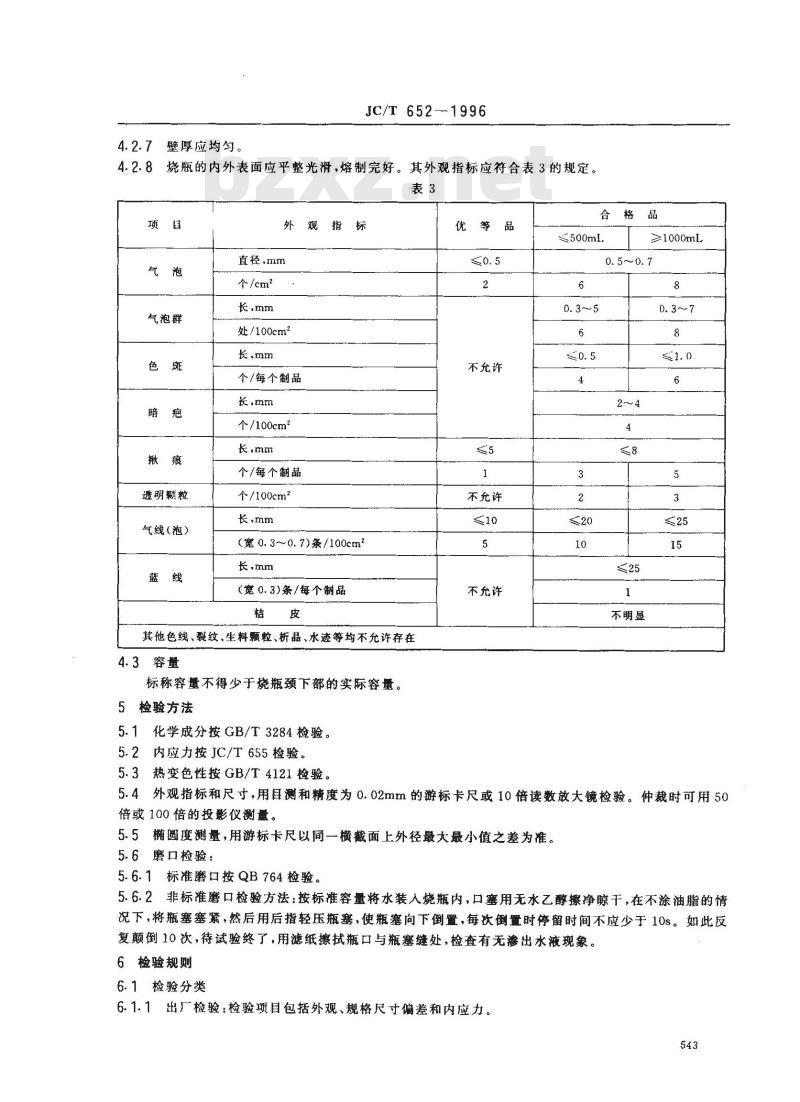

烧瓶的内外表面应平整光滑，熔制完好。其外观指标应符合表3的规定。表3
气泡群
透明颗粒
气线(泡）
外观指标
直径，mm
个/cm2
长，mm
处/100cm2
长，mm
个/每个制品
长，mm
个/100cm2
个/每个制品
个/100cm2
(宽0.3~0.7)条/100cm2
长，mm
（宽0.3)条/每个制品
其他色线、裂纹、生料颗粒、析晶、水迹等均不允许存在容量
标称容量不得少于烧瓶颈下部的实际容量。5检验方法
5.1化学成分按GB/T3284检验。
5.2内应力按JC/T655检验。
5.3热变色性按GB/T4121检验。
不充许
不充许
不允许
≥1000ml
不明显
5.4外观指标和尺寸，用目测和精度为0.02mm的游标卡尺或10倍读数放大镜检验。仲裁时可用50倍或100倍的投影仪测量。
5.5椭圆度测量，用游标卡尺以一横截面上外径最大最小值之差为准。5.6磨口检验：
5.6.1标准磨口按QB764检验。
5.6.2非标准磨口检验方法：按标准容量将水装人烧瓶内，口塞用无水乙醇擦净晾干，在不涂油脂的情况下，将瓶塞塞紧，然后用后指轻压瓶塞，使瓶塞向下倒置，每次倒置时停留时间不应少于10s。如此反复颠倒10次，待试验终了，用滤纸擦拭瓶口与瓶塞缝处，检查有无渗出水液现象。6检验规则
6.1检验分类
6.1.1出厂检验：检验项目包括外观、规格尺寸偏差和内应力。543
JC/T652-1996

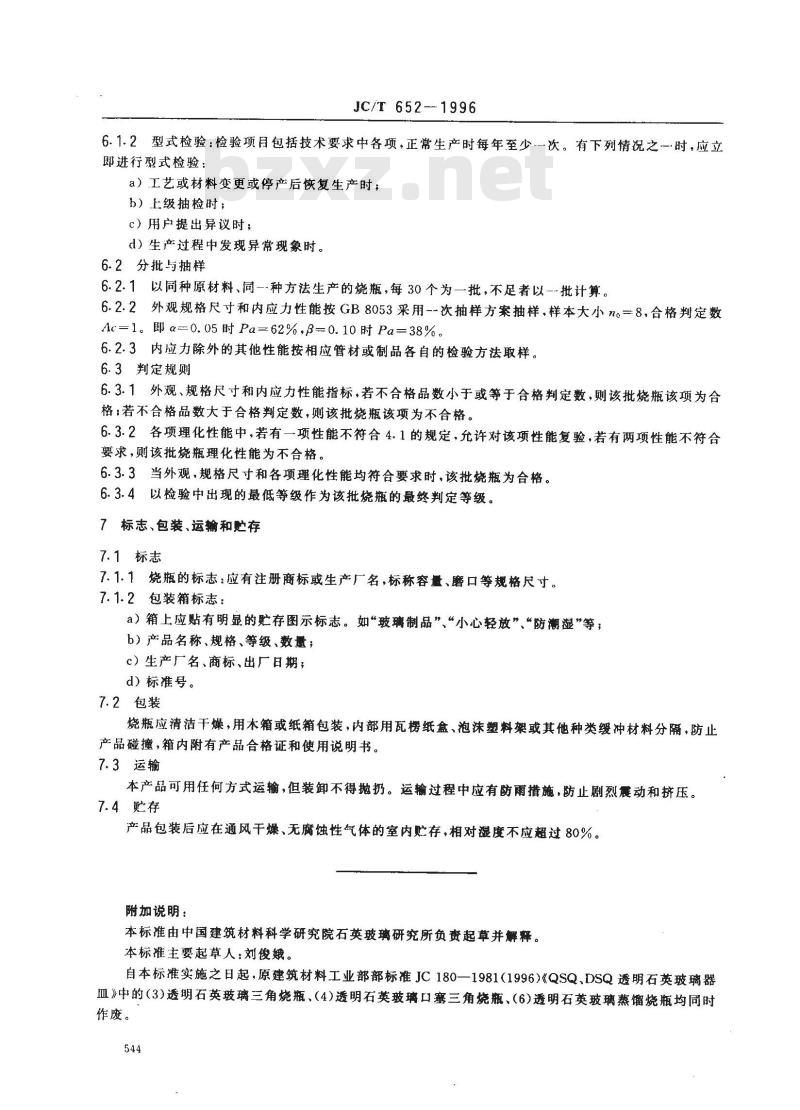

6.1.2型式检验：检验项目包括技术要求中各项，正常生产时每年至少--次。有下列情况之一·时，应立即进行型式检验：
a）工艺或材料变更或停产后恢复生产时；b）上级抽检时；bZxz.net
c）用户提出异议时；
d）生产过程中发现异常现象时。6.2分批与抽样
6.2.1以同种原材料、同-种方法生产的烧瓶，每30个为一批，不足者以-~批计算。6.2.2外观规格尺寸和内应力性能按GB8053采用--次抽样方案抽样，样本大小no=8，合格判定数Ac=1。即α=0.05时Pa=62%,β-0.10时Pa=38%。6.2.3内应力除外的其他性能按相应管材或制品各自的检验方法取样。6.3判定规则
6.3.1外观、规格尺寸和内应力性能指标，若不合格品数小于或等于合格判定数，则该批烧瓶该项为合格；若不合格品数大于合格判定数，则该批烧瓶该项为不合格。6.3.2各项理化性能中，若有一项性能不符合4.1的规定，允许对该项性能复验，若有两项性能不符合要求，则该批烧瓶理化性能为不合格。6.3.3当外观，规格尺寸和各项理化性能均符合要求时，该批烧瓶为合格。6.3.4以检验中出现的最低等级作为该批烧瓶的最终判定等级。7标志、包装、运输和贮存
7.1标志
7.1.1烧瓶的标志：应有注册商标或生产厂名，标称容量、磨口等规格尺寸。7.1.2包装箱标志：
a）箱上应贴有明显的贮存图示标志。如“玻璃制品”“小心轻放”“防潮湿”等；b）产品名称、规格、等级、数量；c）生产厂名、商标、出厂日期；d）标准号。
7.2包装
烧瓶应清洁干燥，用木箱或纸箱包装，内部用瓦楞纸盒、泡沫塑料架或其他种类缓冲材料分隔，防止产品碰撞，箱内附有产品合格证和使用说明书。7.3运输
本产品可用任何方式运输，但装卸不得抛扔。运输过程中应有防雨措施，防止剧烈震动和挤压。7.4贮存
产品包装后应在通风干燥、无腐蚀性气体的室内贮存，相对湿度不应超过80%。附加说明：
本标准由中国建筑材料科学研究院石英玻璃研究所负起草并解释。本标准主要起草人：刘俊娥。
自本标准实施之日起，原建筑材料工业部部标准JC180一1981（1996）《QSQ、DSQ透明石英玻璃器血》中的（3）透明石英玻璃三角烧瓶、（4）透明石英玻璃口塞三角烧瓶、（6)透明石英玻璃蒸馏烧瓶均同时作废。
