【建筑材料行业标准(JC)】 石英玻璃器皿 坩埚

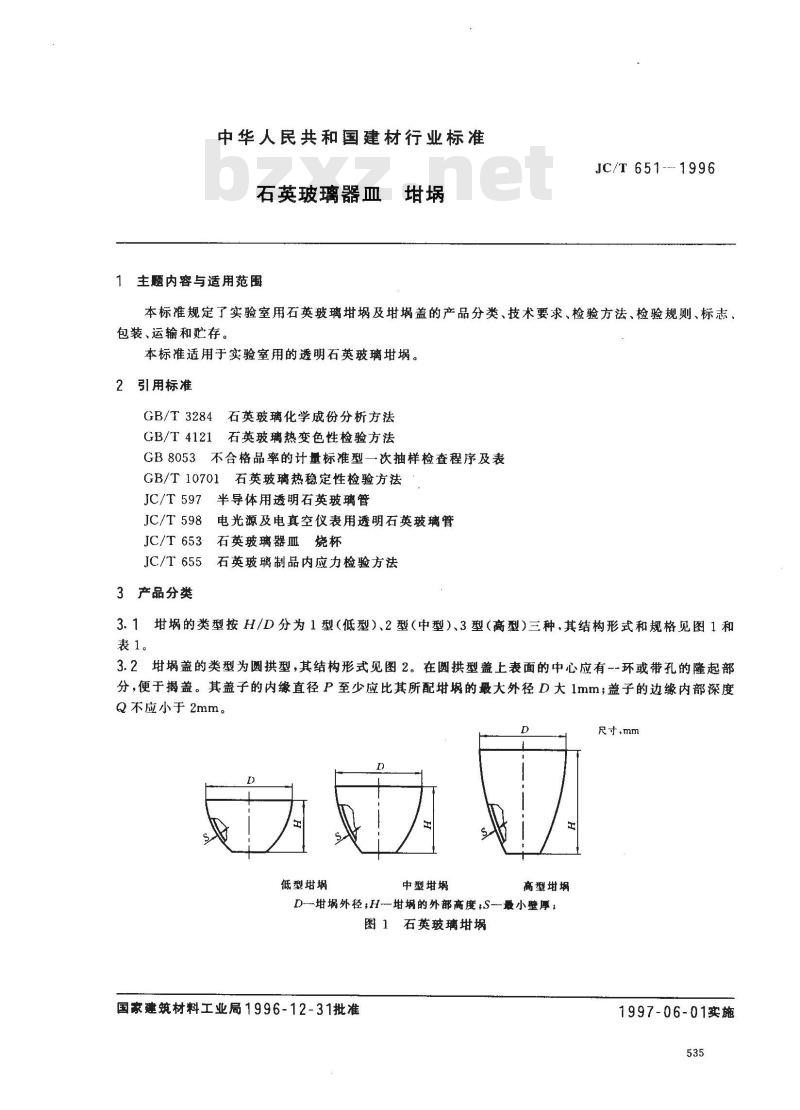

中华人民共和国建材行业标准
石英玻璃器皿
1主题内容与适用范围
JC/T651---1996
本标准规定了实验室用石英玻璃埚及埚盖的产品分类、技术要求、检验方法、检验规则、标志、包装、运输和贮存。
本标准适用于实验室用的透明石英玻璃埚。引用标准
GB/T3284石英玻璃化学成份分析方法GB/T 4121
石英玻璃热变色性检验方法
GB8053不合格品率的计量标准型一次抽样检查程序及表GB/T10701石英玻璃热稳定性检验方法半导体用透明石英玻璃管
JC/T597
JC/T 598
JC/T653
电光源及电真空仪表用透明石英玻璃管石英玻璃器皿烧杯
JC/T655石英玻璃制品内应力检验方法3产品分类
3.1埚的类型按H/D分为1型（低型）、2型（中型）、3型（高型）三种、其结构形式和规格见图1和表1。
3.2盖的类型为圆拱型，其结构形式见图2。在圆拱型盖上表面的中心应有--环或带孔的隆起部分，便于揭盖。其盖子的内缘直径P至少应比其所配埚的最大外径D大1mm；盖子的边缘内部深度Q不应小于2mm。
低型埚
中型塌
高型埚
D—埚外径;H埚的外部高度,S—最小壁厚；图1石英玻璃埚
国家建筑材料工业局1996-12-31批准尺寸.mm
1997-06-01实施
H/D= 0.80
H/D= 1. 25
大小名称
JC/T651-1996

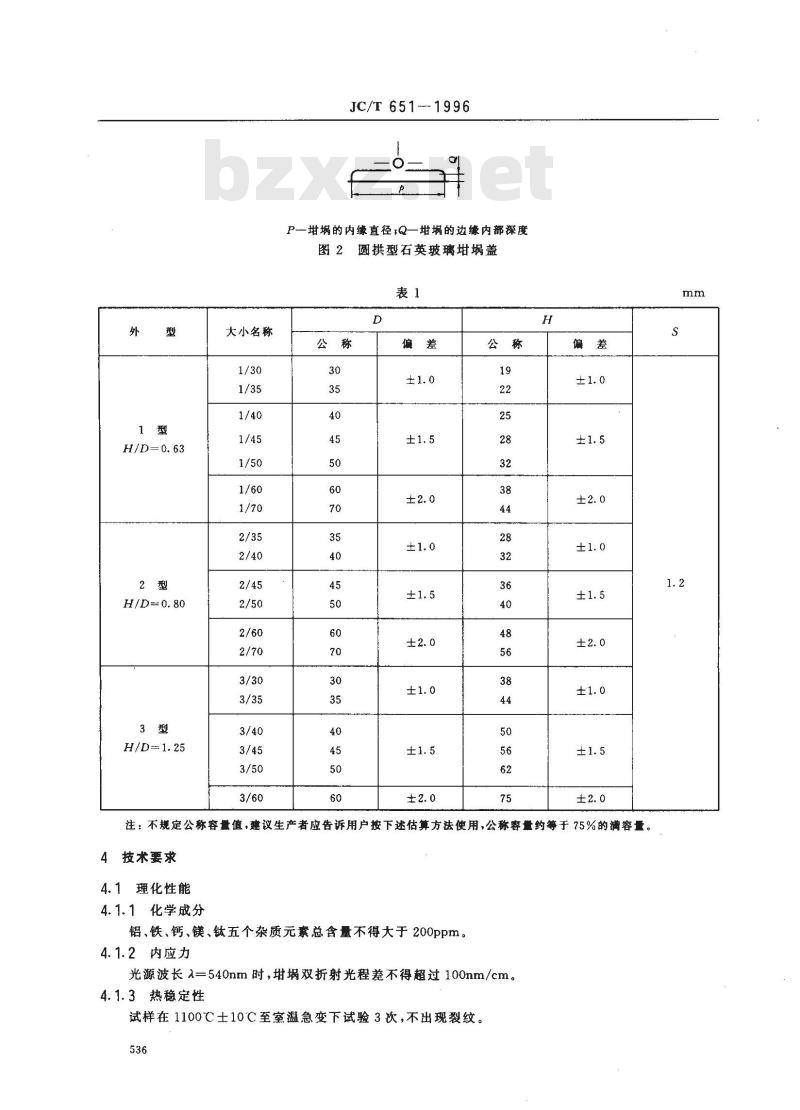

P-一的内缘直径,Q一埚的边缘内部深度图2圆拱型石英玻璃埚盖
注：不规定公称容景值，建议生产者应告诉用户按下述估算方法使用，公称容量约等于75%的满容量。4技术要求
4.1理化性能
4.1.1化学成分
铝、铁、钙、镁、钛五个杂质元素总含量不得大于200ppm。4.1.2内应力
光源波长入=540nm时，埚双折射光程差不得超过100nm/cm。4.1.3热稳定性
试样在1100℃士10℃至室温急变下试验3次，不出现裂纹。536

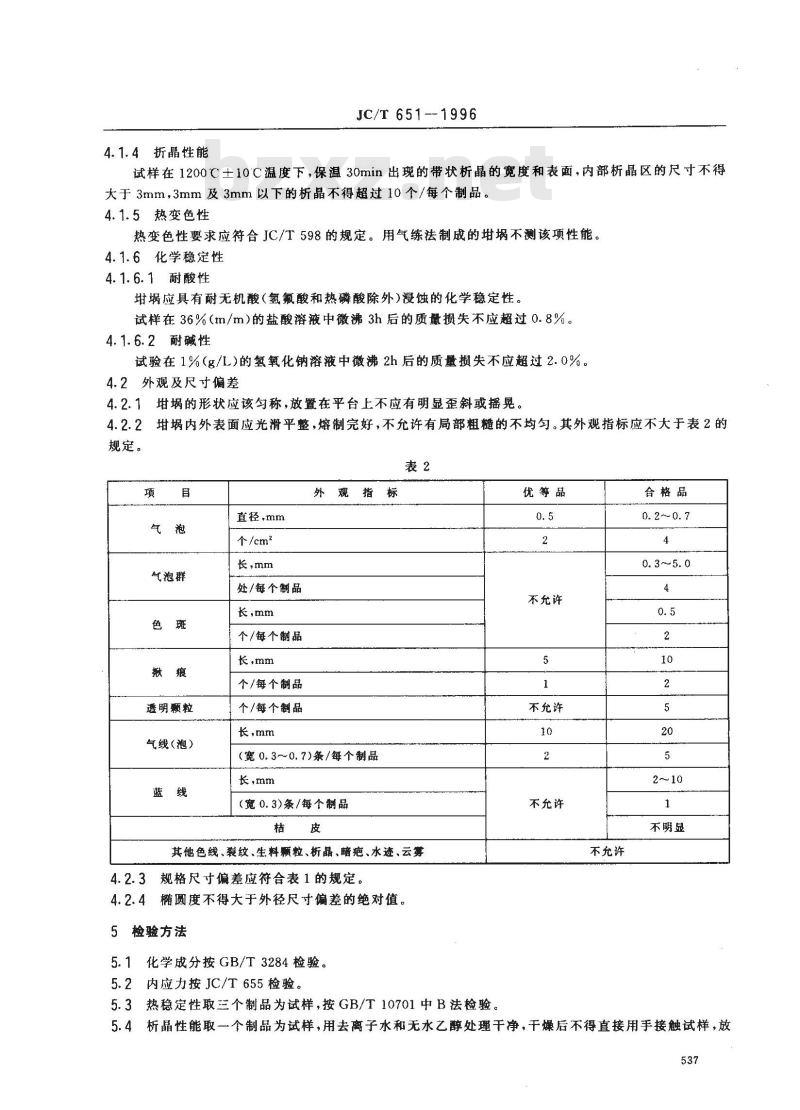

4.1.4折晶性能
JC/T651--1996
试样在1200℃土10℃温度下，保温30min出现的带状析晶的宽度和表面，内部析晶区的尺寸不得大于3mm，3mm及3mm以下的析晶不得超过10个/每个制品。4.1.5热变色性
热变色性要求应符合JC/T598的规定。用气练法制成的埚不测该项性能。4.1.6化学稳定性
4.1.6.1耐酸性
埚应具有耐无机酸(氢氟酸和热磷酸除外)浸蚀的化学稳定性。试样在36%（m/m）的盐酸溶液中微沸3h后的质量损失不应超过0.8%。4.1.6.2耐碱性
试验在1%（g/L)的氢氧化钠溶液中微沸2h后的质量损失不应超过2.0%。4.2外观及尺寸偏差
4.2.1埚的形状应该匀称，放置在平台上不应有明显歪斜或摇晃。4.2.2埚内外表面应光滑平整，熔制完好，不允许有局部粗糙的不均勾。其外观指标应不大于表2的规定。
气泡群
透明颗粒
气线(泡）
直径，mm
个/cm2
长，mm
处/每个制品
长，mm
个/每个制品
长，mm
个/每个制品
个/每个制品
长，mm
外观指标
（宽0.3～0.7)条/每个制品
长，mm
（宽0.3)条/每个制品
其他色线、裂纹、生料颗粒、析晶、暗疤、水迹、云募4.2.3规格尺寸偏差应符合表1的规定。4.2.4椭圆度不得大于外径尺寸偏差的绝对值。5检验方法
5.1化学成分按GB/T3284检验。
5.2内应力按JC/T655检验
5.3热稳定性取三个制品为试样，按GB/T10701中B法检验。优等品
不充许
不充许
不充许
不充许
合格品
2～10www.bzxz.net
不明显
析晶性能取一个制品为试样，用去离子水和无水乙醇处理干净，干燥后不得直接用手接触试样，放5.4
JC/T 651--1996

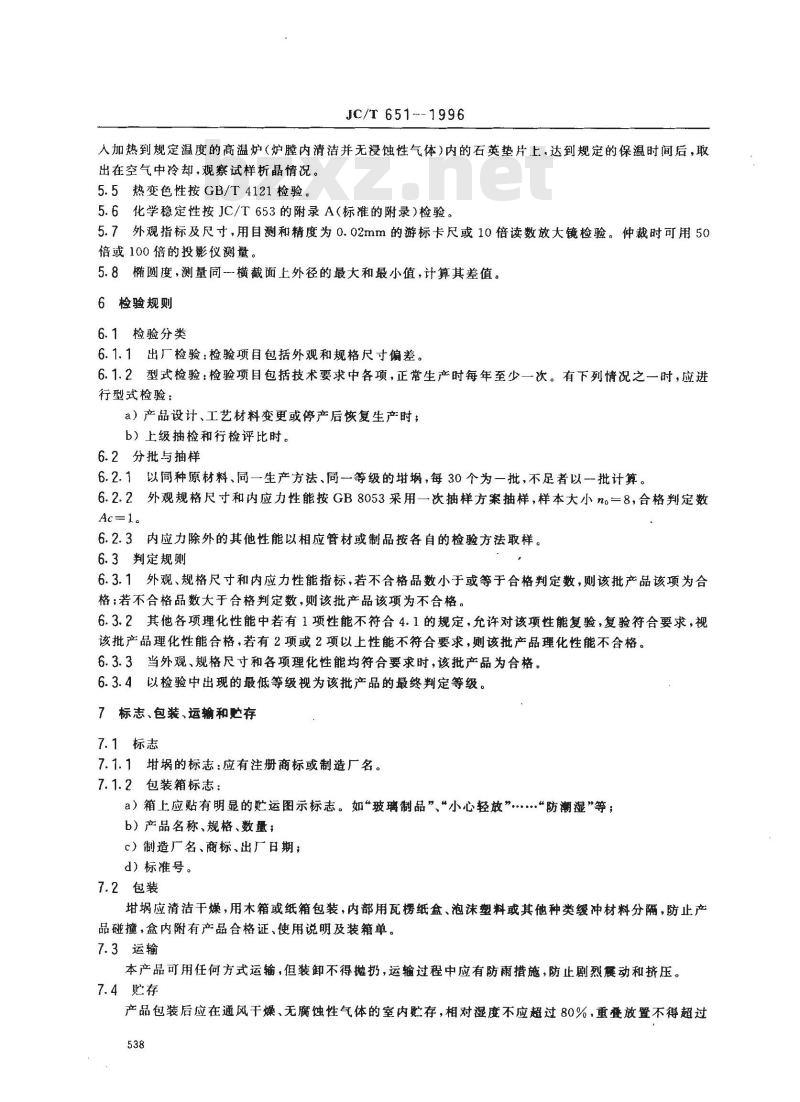

人加热到规定温度的高温炉（炉膛内清洁并无浸蚀性气体）内的石英垫片上，达到规定的保温时间后，取出在空气中冷却，观察试样析晶情况。5.5热变色性按GB/T4121检验。
5.6化学稳定性按JC/T653的附录A（标准的附录）检验。5.7外观指标及尺寸，用目测和精度为0.02mm的游标卡尺或10倍读数放大镜检验。仲裁时可用50倍或100倍的投影仪测量。
5.8椭圆度，测量同横截面上外径的最大和最小值，计算其差值。6检验规则
6.1检验分类
6.1.1出厂检验：检验项目包括外观和规格尺寸偏差。6.1.2型式检验：检验项目包括技术要求中各项，正常生产时每年至少一次。有下列情况之一时，应进行型式检验：
a）产品设计、工艺材料变更或停产后恢复生产时；b）上级抽检和行检评比时。
6.2分批与抽样
6.2.1以同种原材料、同一生产方法、同等级的埚，每30个为一批，不足者以一批计算。6.2.2外观规格尺寸和内应力性能按GB8053采用一次抽样方案抽样，样本大小n。=8，合格判定数Ac=l。
6.2.3内应力除外的其他性能以相应管材或制品按各自的检验方法取样。6.3判定规则
6.3.1外观、规格尺寸和内应力性能指标，若不合格品数小于或等于合格判定数，则该批产品该项为合格；若不合格品数大于合格判定数，则该批产品该项为不合格。6.3.2其他各项理化性能中若有1项性能不符合4.1的规定，允许对该项性能复验，复验符合要求，视该批产品理化性能合格，若有2项或2项以上性能不符合要求，则该批产品理化性能不合格。6.3.3当外观、规格尺寸和各项理化性能均符合要求时，该批产品为合格。6.3.4以检验中出现的最低等级视为该批产品的最终判定等级。7标志、包装、运输和贮存
7.1标志
7.1.1埚的标志：应有注册商标或制造厂名。7.1.2包装箱标志：
a）箱上应贴有明显的贮运图示标志。如“玻璃制品”、“小心轻放”··“防潮湿”等；b）产品名称、规格、数量；
c）制造厂名、商标、出厂日期；d）标准号。
7.2包装
埚应清洁干燥，用木箱或纸箱包装，内部用瓦楞纸盒、泡沫塑料或其他种类缓冲材料分隔，防止产品碰撞，盒内附有产品合格证、使用说明及装箱单。7.3运输
本产品可用任何方式运输，但装卸不得抛扔，运输过程中应有防雨措施，防止剧烈震动和挤压。7.4贮存
产品包装后应在通风干燥、无腐蚀性气体的室内贮存，相对湿度不应超过80%，重叠放置不得超过538

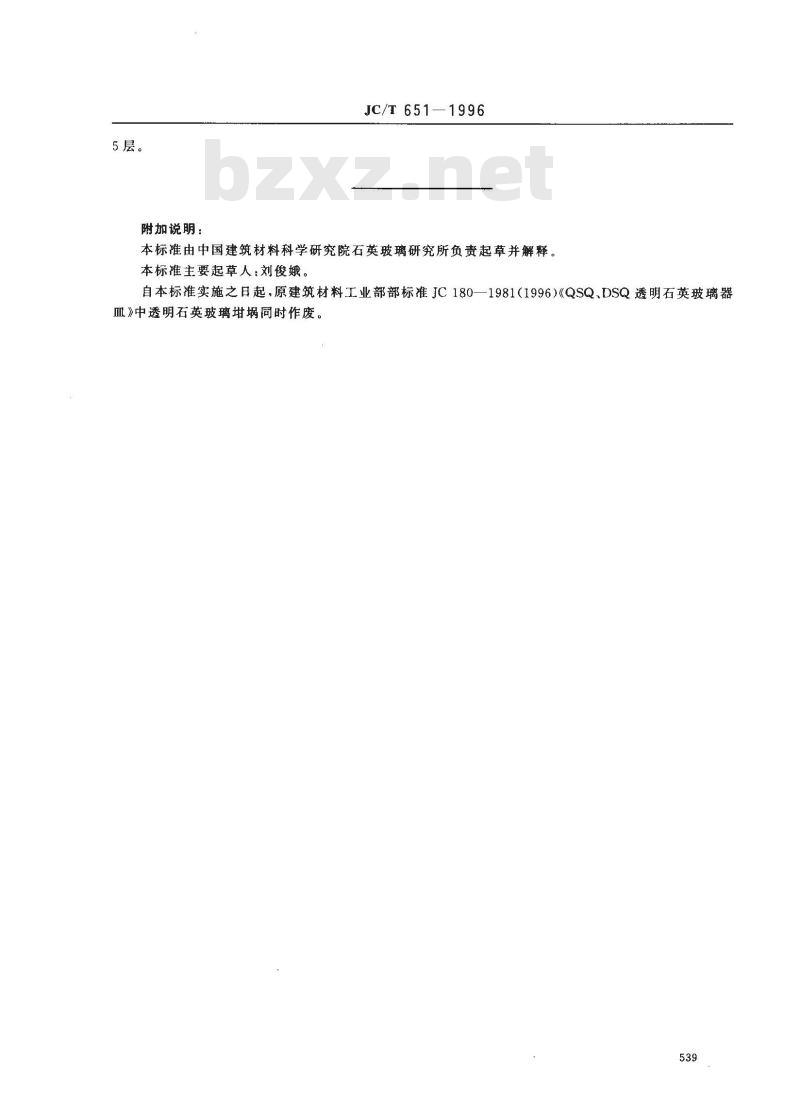

5层。
附加说明：
JC/T651—1996
本标准由中国建筑材料科学研究院石英玻璃研究所负责起草并解释。本标准主要起草人：刘俊娥。
自本标准实施之日起，原建筑材料工业部部标准JC1801981（1996）《QSQ、DSQ透明石英玻璃器皿》中透明石英玻璃埚同时作废。539
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
