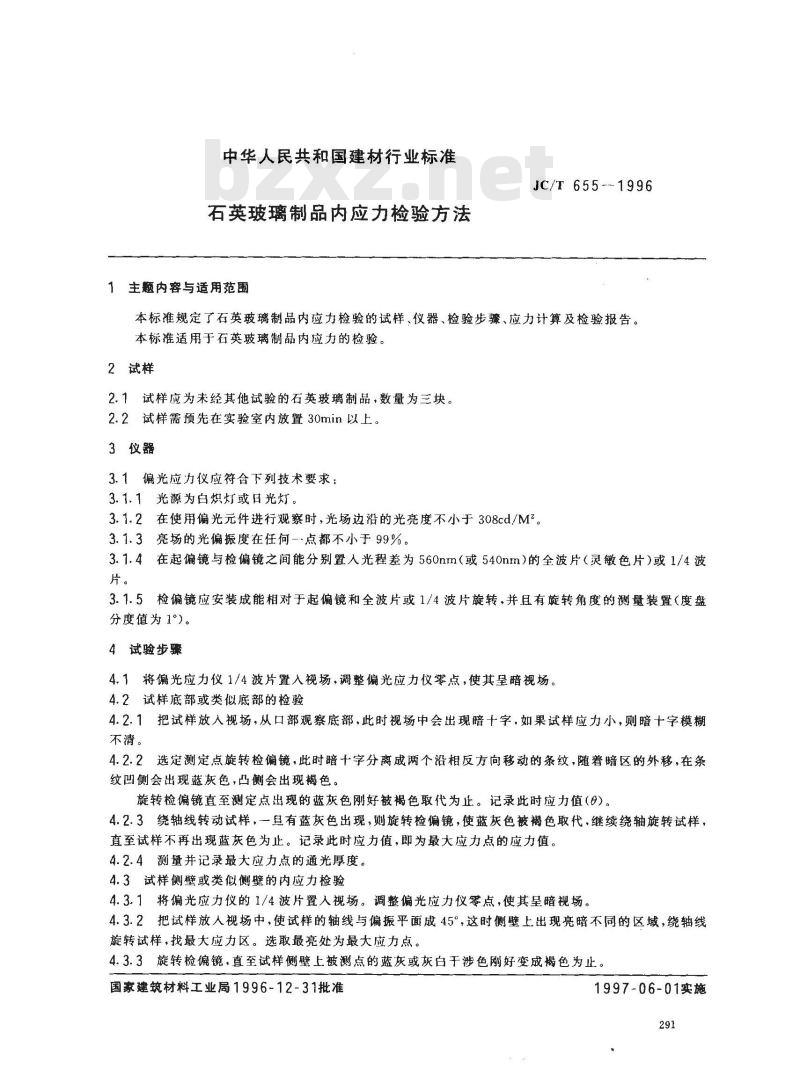

【建筑材料行业标准(JC)】 石英玻璃制品内应力检验方法

中华人民共和国建材行业标准
石英玻璃制品内应力检验方法下载标准就来标准下载网
1主题内容与适用范围
JC/T655--1996
本标准规定了石英玻璃制品内应力检验的试样、仪器、检验步骤、应力计算及检验报告。本标准适用于石英玻璃制品内应力的检验。2试样
2.1试样应为未经其他试验的石英玻璃制品，数量为三块。2.2试样需预先在实验室内放置30min以上。3仪器
3.1偏光应力仪应符合下列技术要求：3.1.1光源为白炽灯或日光灯。
3.1.2在使用偏光元件进行观察时，光场边沿的光亮度不小于308cd/M2。3.1.3亮场的光偏振度在任何-点都不小于99%。3.1.4在起偏镜与检偏镜之间能分别置人光程差为560nm（或540nm）的全波片（灵辙色片）或1/4波片。
3.1.5检偏镜应安装成能相对于起偏镜和全波片或1/4波片旋转，并且有旋转角度的测量装置（度盘分度值为1°)。
4试验步骤
4.1将偏光应力仪1/4波片置入视场，调整偏光应力仪零点，使其呈暗视场。4.2试样底部或类似底部的检验
4.2.1把试样放人视场，从口部观察底部，此时视场中会出现暗十字，如果试样应力小，则暗十字模糊不清。
4.2.2选定测定点旋转检偏镜，此时暗十字分离成两个沿相反方向移动的条纹，随着暗区的外移，在条纹凹侧会出现蓝灰色，凸侧会出现褐色。旋转检偏镜直至测定点出现的蓝灰色刚好被褐色取代为止。记录此时应力值（9）。4.2.3绕轴线转动试样，一旦有蓝灰色出现，则旋转检偏镜，使蓝灰色被褐色取代，继续绕轴旋转试样，直至试样不再出现蓝灰色为止。记录此时应力值，即为最大应力点的应力值。4.2.4测量并记录最大应力点的通光厚度。4.3试样侧壁或类似侧壁的内应力检验4.3.1将偏光应力仪的1/4波片置人视场。调整偏光应力仪零点，使其呈暗视场。4.3.2把试样放人视场中，使试样的轴线与偏振平面成45°，这时侧壁上出现亮暗不同的区域，绕轴线旋转试样，找最大应力区。选取最亮处为最大应力点。4.3.3旋转检偏镜，直至试样侧壁上被测点的蓝灰或灰白干涉色刚好变成竭色为止。国家建筑材料工业局1996-12-31批准1997-06-01实施

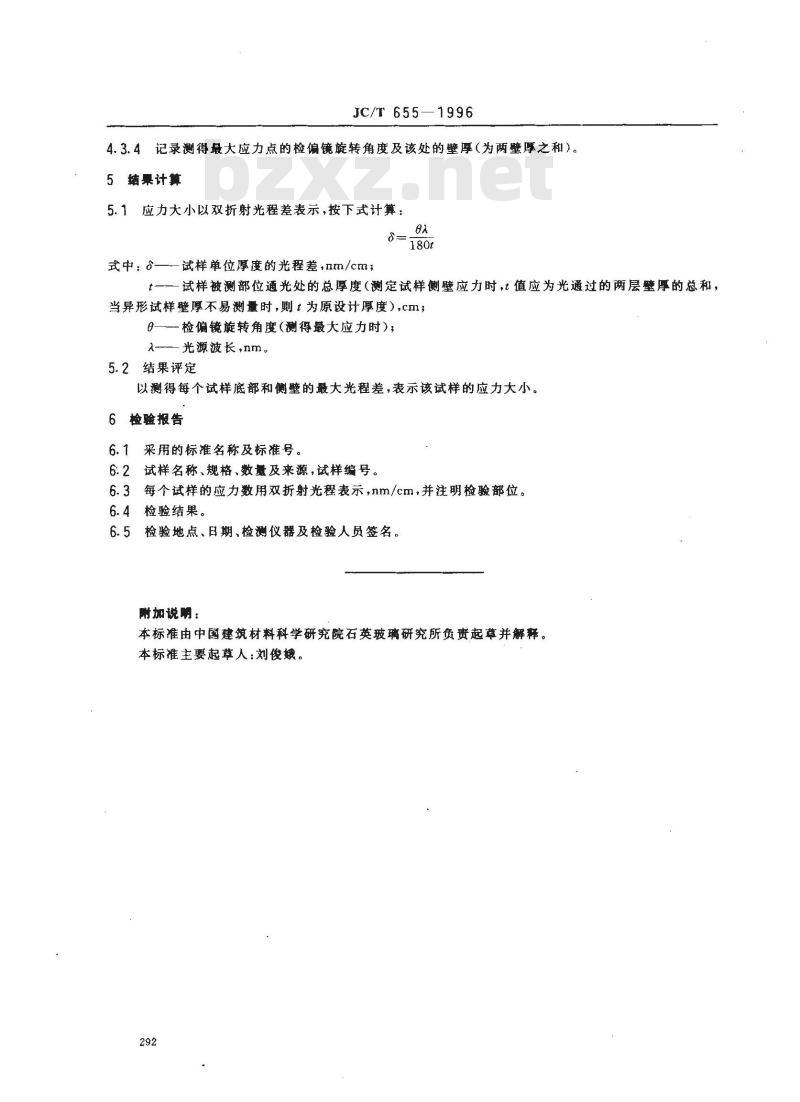

JC/T 655—1996
4.3.4记录测得最大应力点的检偏镜旋转角度及该处的壁厚（为两壁厚之和）。5结果计算
5.1应力大小以双折射光程差表示，按下式计算：8
式中：——试样单位厚度的光程差nm/cm；一试样被测部位通光处的总厚度（测定试样侧壁应力时，t值应为光通过的两层壁厚的总和，当异形试样壁厚不易测量时，则t为原设计厚度），cm;9一—检偏镜旋转角度（测得最大应力时）入--—光源波长,nm。
5.2结果评定
以测得每个试样底部和侧壁的最大光程差，表示该试样的应力大小。6检验报告
6.1采用的标准名称及标准号。
6.2试样名称、规格、数量及来源，试样编号。6.3每个试样的应力数用双折射光程表示，nm/cm，并注明检验部位。6.4检验结果。
6.5检验地点、日期、检测仪器及检验人员签名。附加说明：
本标准由中国建筑材料科学研究院石英玻璃研究所负责起草并解释。本标准主要起草人：刘俊娥。
