【建筑材料行业标准(JC)】 铸石制品性能试验方法 耐酸、碱性能试验

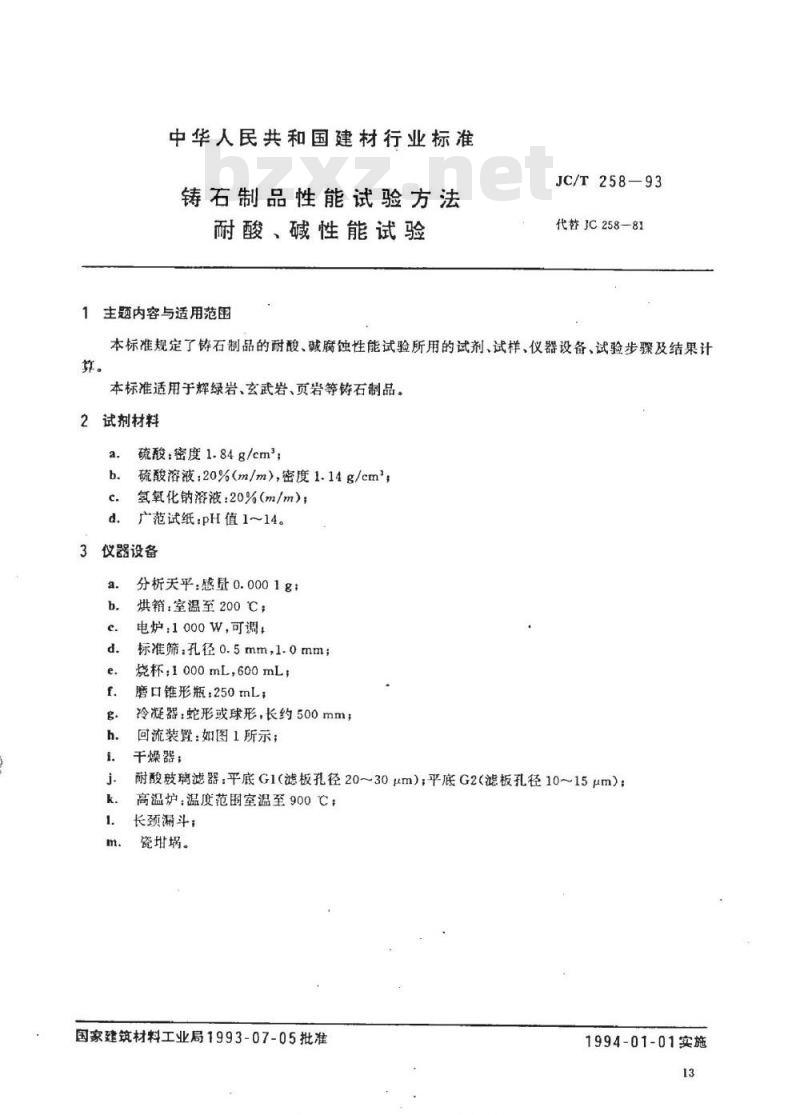

中华人民共和国建材行业标准
铸石制品性能试验方法
耐酸、碱性能试验
1主题内容与适用范围
JC/T258-93
代替JC258—81
本标准规定了铸石制品的耐酸、碱蚀性能试验所用的试剂、试样、仪器设备、试验步骤及结果计算。
本标准适用于辉绿岩、玄武岩、页岩等石制品。2试剂材料
硫酸：密度1.84g/cm2；
硫酸溶液：20%（m/m），密度1.14g/cm，氢氧化钠溶液：20%（m/m）；
广范试纸：pH值1~14。免费标准下载网bzxz
3仪器设备
分析天平：感量0.0001g：
烘箱：室温至200℃；
电炉：1000W，可调，
标准筛：孔径0.5mm，1.0mm；
烧杯，1000mL600mL
磨口锥形瓶：250mL；
冷凝器：蛇形或球形，长约500mm；回流装置：如图1所示；
干燥器；
耐酸玻璃滤器：平底G1（滤板孔径20~30μm）；平底G2（滤板孔径10~15μm）；高温炉：温度范围室温至900：
长颈漏斗：
瓷埚。
国家建筑材料工业局1993-07-05批准标准授授网mm.bzaoaa.com各美标准行业资料免费下线1994-01-01实施
4试样制备
4.1铸石板材及管材

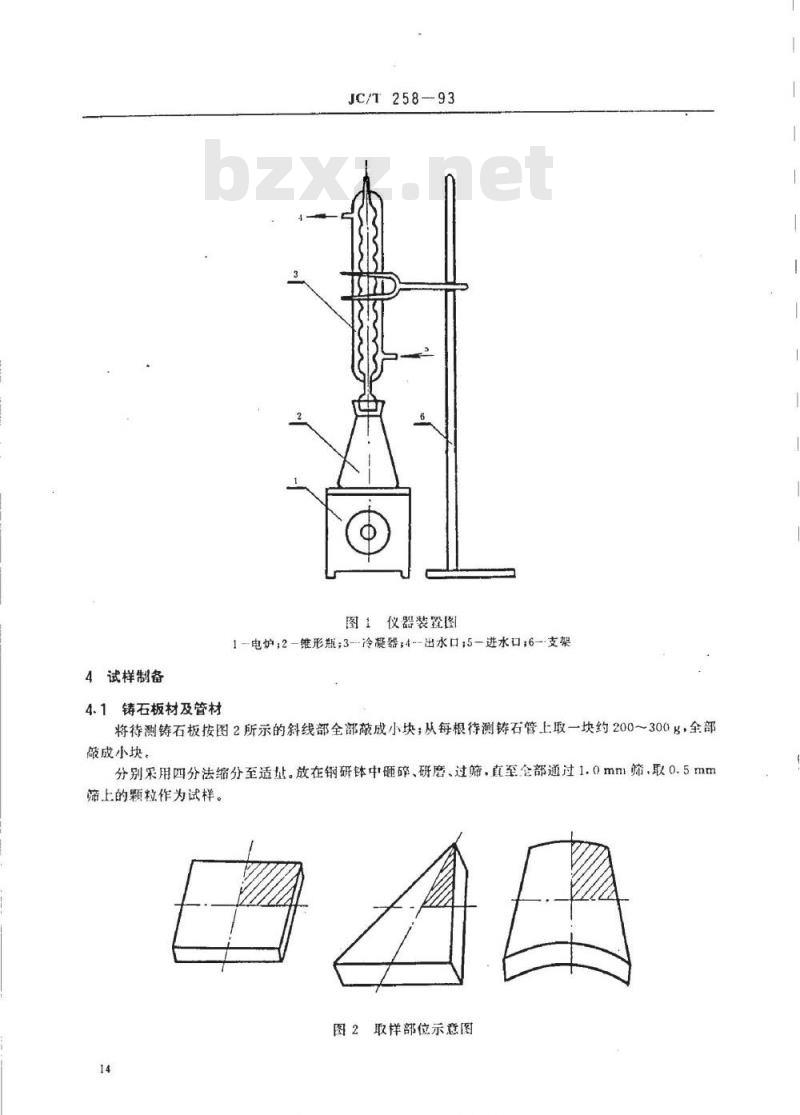

258-93
图1仪器装置图
1-电炉；2-锥形瓶；3--冷凝器：4--出水口;5—进水口：6-支架将待测铸石板按图2所示的斜线部全部鼓成小块；从每根待测铸石管上取一块约200～300，全部龄成小块。
分别采用四分法缩分至适址。放在钢研钵中砸碎、研磨、过筛，直至全部通过1.0mm筛，取0.5mm筛上的颗粒作为试样。
图2取样部位示意图

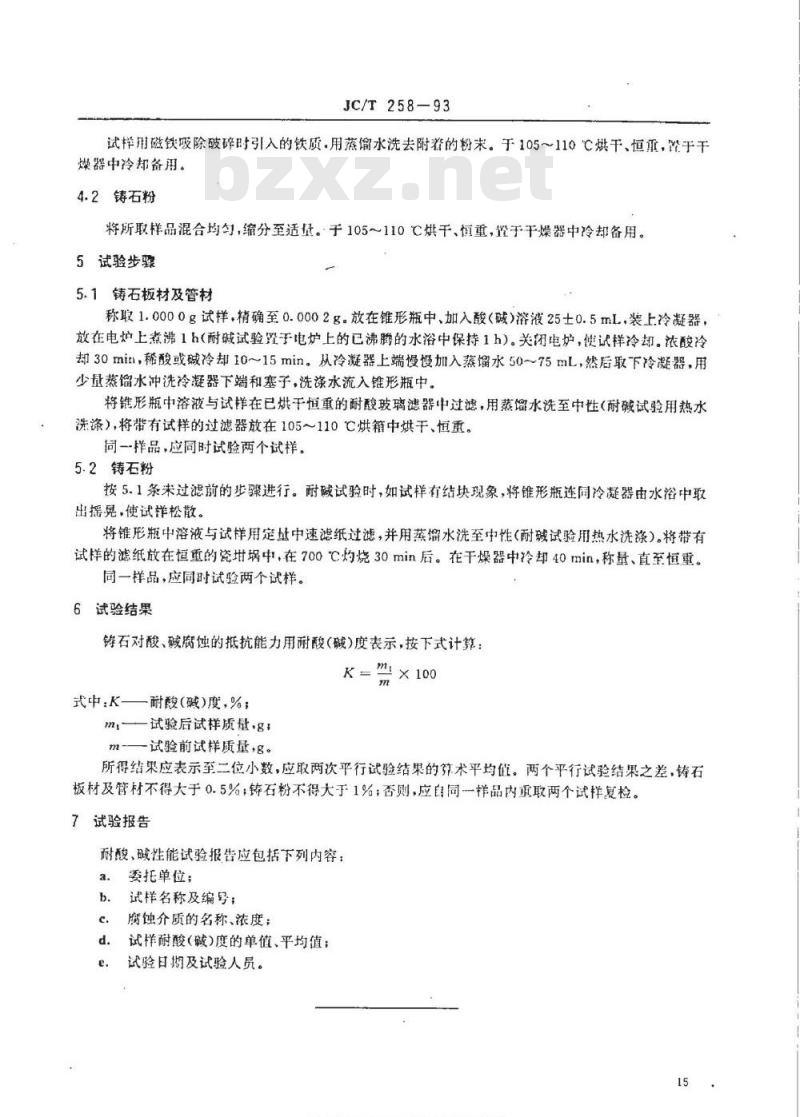

标准搜搅网bzaosa.com客美标涯行业资料免费下载JC/T258-—93
试样用磁铁吸除破碎时引入的铁质.用蒸馏水洗去附着的粉未。于105~110℃烘干、恒重，于干煤器中冷却备用。
4.2铸石粉
将所取样品混合均匀，缩分至适量。于105～110℃烘干、恒重，置于干燥器中冷却备用。5试验步骤
5.1铸石板材及管材
称取1.0000g试样，精确至0.0002g.放在锥形瓶中、加入酸（碱）25士0.5mL，装上冷凝器，放在电炉上煮沸1h（耐碱试验罩于电炉上的已沸腾的水浴中保持1h）。关闭电炉，使试样冷却。浓酸冷却30min，稀酸或碱冷却10~15min。从冷凝器上端慢慢加入蒸馏水50~75mL，然后取下冷凝器，用少量蒸馏水冲洗冷凝器下端和塞子，洗涤水流入锥形瓶中。将锥形瓶中溶液与试样在已烘干恒重的耐酸玻璃滤器中过滤，用蒸馏水洗至中性（耐碱试验用热水洗涤），将带有试样的过滤器放在105～110℃烘箱中烘干、恒重。同一样品，应同时试验两个试样。5.2铸石粉
按5.1条未过滤前的步骤进行。耐碱试验时，如试样有结块现象，将锥形瓶连同冷凝器由水浴中取出摇冕，使试祥松散。
将锥形瓶中溶液与试样用定盘中速滤纸过滤，并用蒸馏水洗至中性（耐碱试验用热水洗涤）。将带有试样的滤纸放在恒重的瓷埚中，在700℃灼烧30min后。在干燥器中冷却40min，称量、直至恒重。同一样品，应同时试验两个试样。6试验结果
铸石对酸、碱腐蚀的抵抗能力用耐酸(碱)度表示，按下式计算：K=m×100
式中：K—耐酸（碱）度，%；
试验后试样质量·g：
m-—试验前试样质量，g。
所得结果应表示至二位小数，应取两次平行试验结果的弃术平均值。两个平行试验结果之差，铸石板材及管材不得大于0.5%：铸石粉不得大于1%；否则，应自同一样品内重取两个试样复检。7试验报告
耐酸、碱性能试验报告应包括下列内容：委托单位；
试样名称及编号：
腐蚀介质的名称、浓度；
试样耐酸（碱度的单值、平均值；试验日期及试验人员。

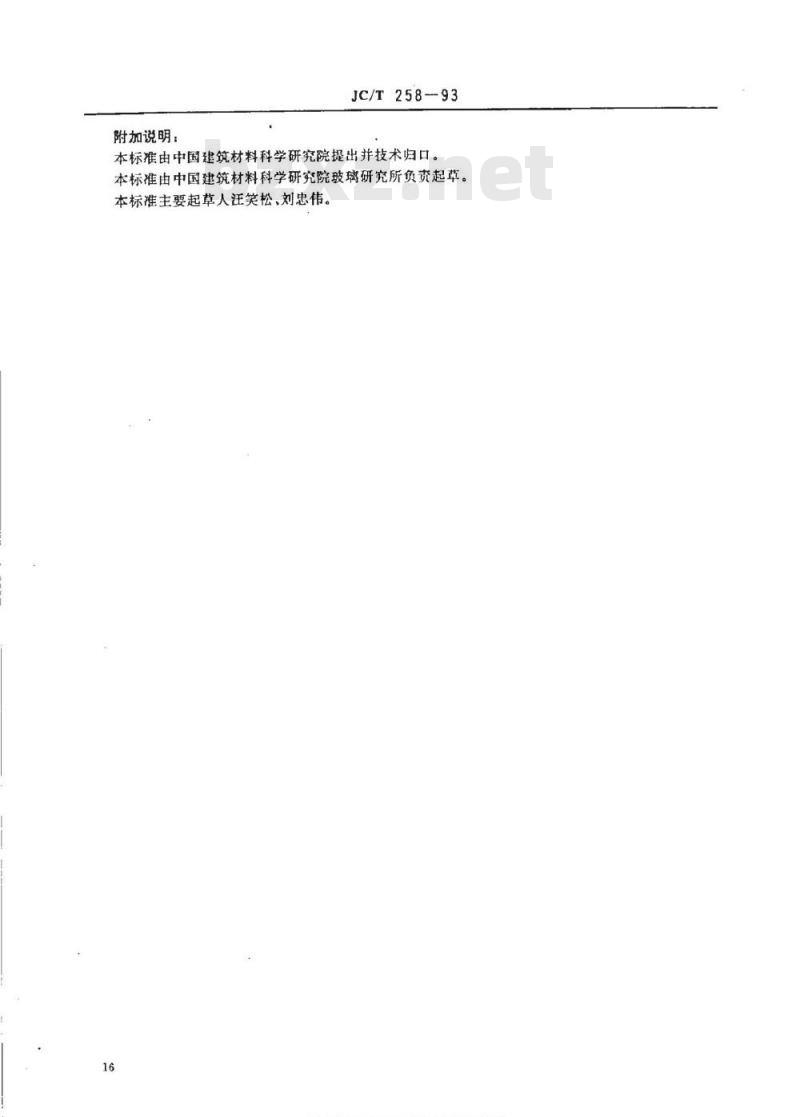

标准捷换网m.baomp.com各关标准行业资料免费下载JC/T258-93
附加说明：
本标准由中国建筑材料科学研究院提出并技术归口。本标准由中国建筑材料科学研究院玻璃研究所负责起草。本标准主要起草人汪笑松、刘忠伟。16
标准换网ma.bsomp.con各美标准行业资料免费下线
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
