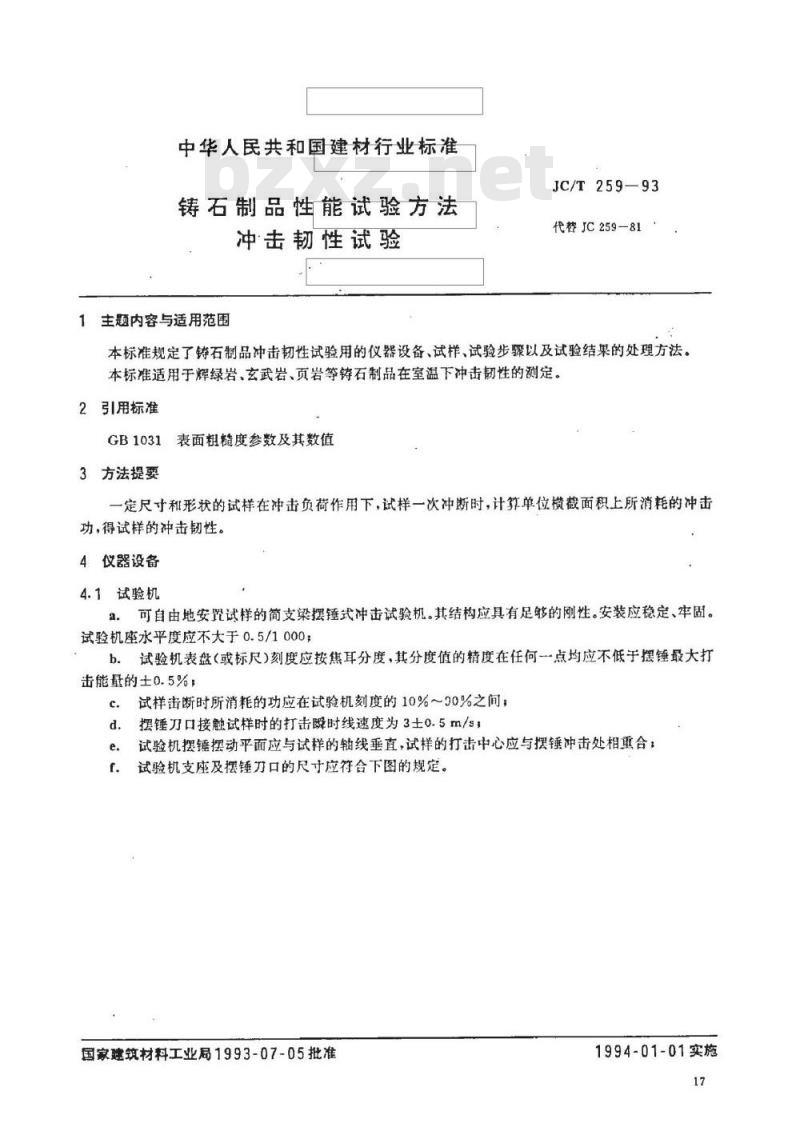

【建筑材料行业标准(JC)】 铸石制品性能试验方法 冲击韧性试验

中华人民共和国建材行业标准
铸石制品性能试验方法
冲击韧性试验
1主题内容与适用范围
JC/T259—93
代费JC259-81
本标准规定了铸石制品冲击韧性试验用的仪器设备、试样、试验步骤以及试验结果的处理方法。本标准适用于辉绿岩、玄武岩、页岩等铸石制品在室温下冲击韧性的测定。2引用标准
GB1031
表面粗糙度参数及其数值
3方法提要
定尺寸和形状的试样在冲击负荷作用下，试样一次冲断时，计算单位横截面积上所消耗的冲击功，得试样的冲击韧性。
4仪器设备
4.1试验机
a。可自由地安置试样的简支梁摆锤式冲击试验机。其结构应具有足够的刚性。安装应稳定、牢固。试验机座水平度应不大于0.5/1000；b.
试验机表盘（或标尺）刻度应按焦耳分度，其分度值的精度在任何一点均应不低于摆锤最大打击能量的士0.5%，
试样击断时所消耗的功应在试验机刻度的10%～90%之间；c.

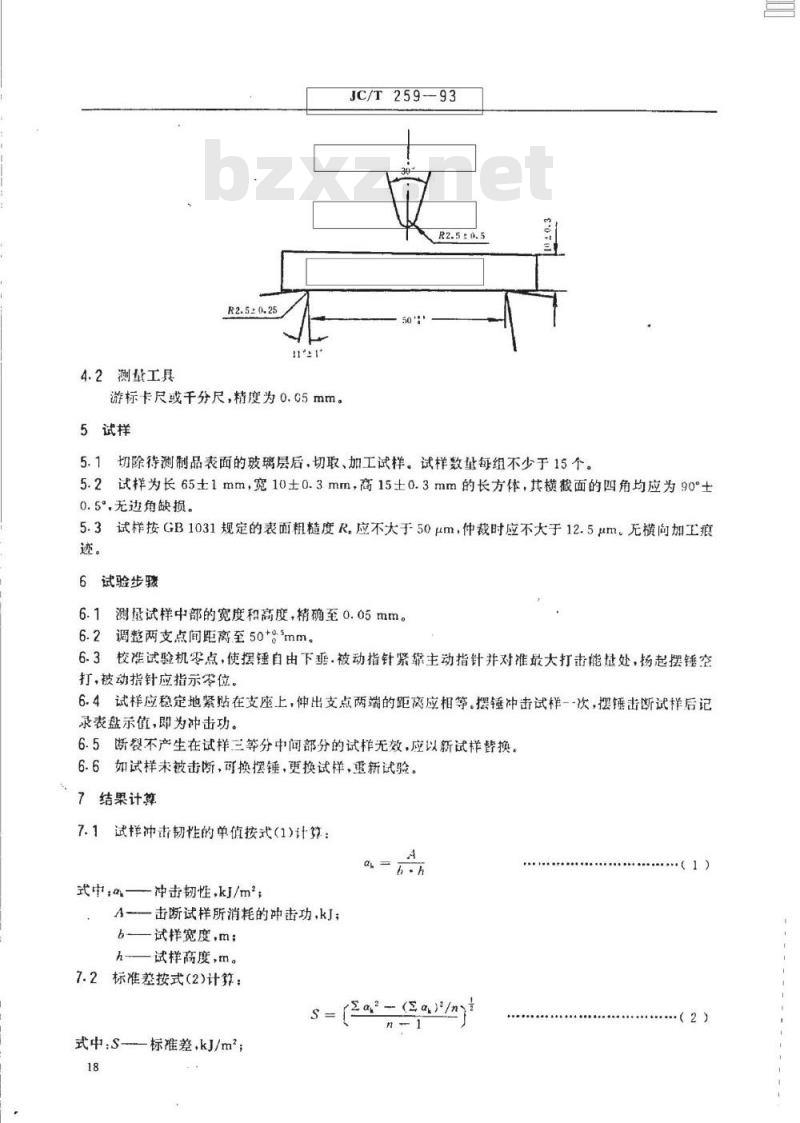

摆锤刀口接触试样时的打击瞬时线速度为3士0.5m/s，试验机摆锤摆动平面应与试样的轴线垂直，试样的打击中心应与摆锤冲击处相重合；试验机支座及摆锤刀口的尺寸应符合下图的规定。国家建筑材料工业局1993-07-05批准标准园
略类标准行业免下载
1994-01-01实施
4.2测量工具
游标卡尺或千分尺，精度为0.C5mm。5试样
JC/T259-93
5.1切除待测制品表面的玻璃层后，切取、加工试样。试样数量每组不少于15个。5.2试样为长65士1mm，宽10±0.3mm，商15±0.3mm的长方体，其横截面的四角均应为90±0.5%，无边角缺损。
5.3试样按GB1031规定的表面粗糙度R，应不大于50μm，仲裁时应不大于12.5um无横向加工痕迹。免费标准bzxz.net
6试验步骏
6.1测量试样中部的宽度和高度，精确至0.05mm。6.2调整两支点间距离至50+5mm。6.3校准试验机零点，使摆锰自由下垂.被动指针紧靠主动指针并对准最大打击能过处，扬起摆锈空打，被动指针应指示零位。
6.4试样应稳定地紧贴在支座上，伸出支点两端的距离应相等。摆锤冲击试样一-次，摆锤击断试样后记录表盘示值，即为冲击功。
6.5断裂不产生在试样三等分中间部分的试样无效，应以新试样替换。6.6如试样未被击断，可换摆锤，更换试样，重新试验。7结果计算
试样冲击韧性的单值按式（1）计算：7.1
式中a-
一冲击韧性，km*
4-一击断试样所消耗的冲击功，kJ；b-试样宽度，m；
h—试样高度，m。
7.2标准差按式（2)计算：
式中.S-—标准差，kj/m；

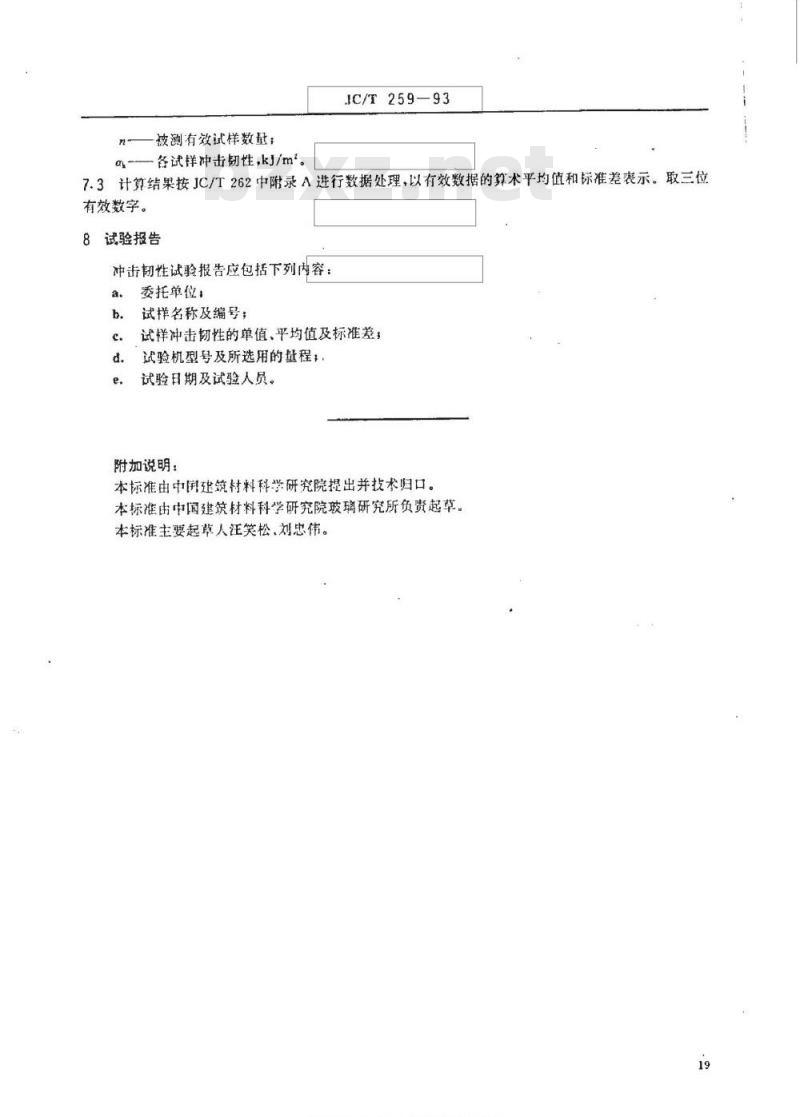

Za-(Eap/n)
被测有效试样数量；
JC/T259-93
a—各试冲击韧性，kJ/m。
7.3计算结果按JC/T262中附录A进行数据处理，以有效数据的算术平均值和标准差表示。取三位有效数字。
8试验报告
冲击韧性试验报告应包括下列内容：a.
委托单位：
试样名称及编号；
试样冲击韧性的单值、平均值及标准差，试验机型号及所选用的量程，。试验日期及试验人员。
附加说明：
本标准由中国建筑材料科学研究院提出并技术归口。本标准由中国建筑材料科学研究院璃研究所负责起草。本标准主要起草人汪笑松、刘忠伟。19
标准捷园酒配各生标准行业资料免费下载
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
