【建筑材料行业标准(JC)】 铸石制品性能试验方法 弯曲强度试验

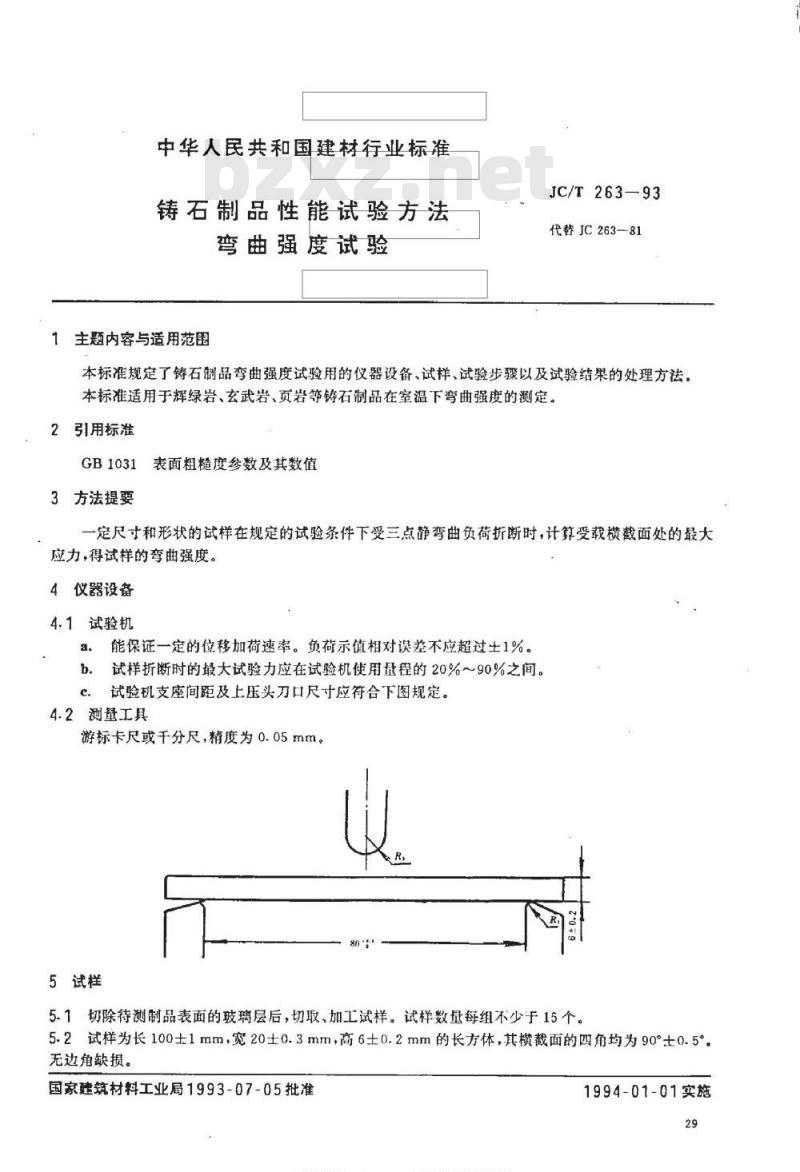

中华人民共和国建材行业标准
铸石制品性能试验方法
弯曲强度试验
主题内容与适用范围
JC/T263—93
代费JC263-81
本标准规定了铸石制品弯曲强度试验用的仪器设备、试样、试验步骤以及试验结果的处理方法。本标准适用于辉绿岩、玄武岩、页岩等铸石制品在室温下弯曲强度的测定。2引用标准
GB1031表面粗糙度参数及其数值3方法提要
一定尺寸和形状的试样在规定的试验条件下受三点静弯曲负荷折断时，计算受载横截面处的最大应力，得试样的弯曲强度。
4仪器设备
4.1试验机
能保证一定的位移加荷速率。负荷示值相对误差不应超过土1%。试样折断时的最大试验力应在试验机使用量程的20%～90%之间。b.
试验机支座间距及上压头刀口尺寸应符合下图规定。e
4.2测量工具
游标卡尺或千分尺，精度为0.05mm。5试样
5.1切除待测制品表面的玻璃层后，切取、加工试样。试样数量每组不少于15个。5.2试样为长100士1mm，宽20士0.3mm，高6±0.2mm的长方体，其横截面的四角均为90°士0.5%。无边角缺损。
国家建筑材料工业局1993-07-05批准准美国
1994-01-01实施
JC/T263--93

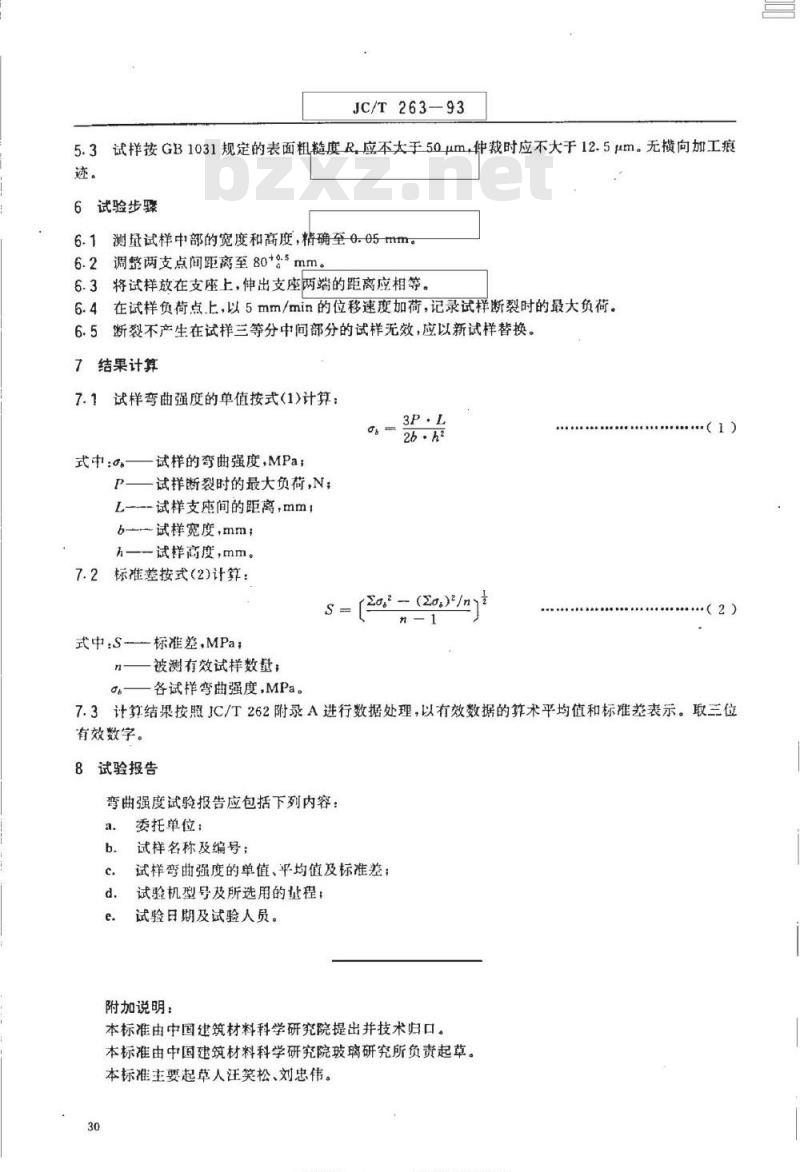

5.3试样按GB1031规定的表面粗趋度R.应不大于50m，仲裁时应不大于12.5um。无横向加工痕迹。
6试验步骤
6.1测量试样中部的宽度和高度，精确至-0.05m6.2调整两支点间距离至80+g5mm。6.3将试样放在支座上，伸出支座两端的距离应相等。6.4在试样负荷点上，以5mm/min的位移速度加荷，记录试样断裂时的最大负荷。6.5断裂不产生在试样三等分中问部分的试样无效，应以新试样替换。7
结果计算
7.1试样弯曲强度的单值按式(1)计算：d
式中：.
试样的弯曲强度，MPa
-试样断裂时的最大负荷，N；
L试样支座间的距离，mm
b--试样宽度，mm;
h一一试样高度，mm。
7.2标准差按式(2)计算：
一标准差，MPa：
式中.s-Www.bzxZ.net
被测有效试样数量；
各试样弯曲强度，MPa。
26·h2
E0,-(20,)P/ng
7.3计算结果按照JC/T262附录A进行数据处理，以有效数据的算术平均值和标准差表示。取三位有效数字。
试验报告
弯曲强度试验报告应包括下列内容：a.
委托单位：
试样名称及编号；
试样弯曲强度的单值、平均值及标准差；试验机型导及所选用的放程
试验日期及试验人员。
附加说明：
本标准由中国建筑材料科学研究院提出并技术归口。本标准由中国建筑材料科学研究院玻璃研究所负责起草。本标准主要起草人汪笑松、刘忠伟。30
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
