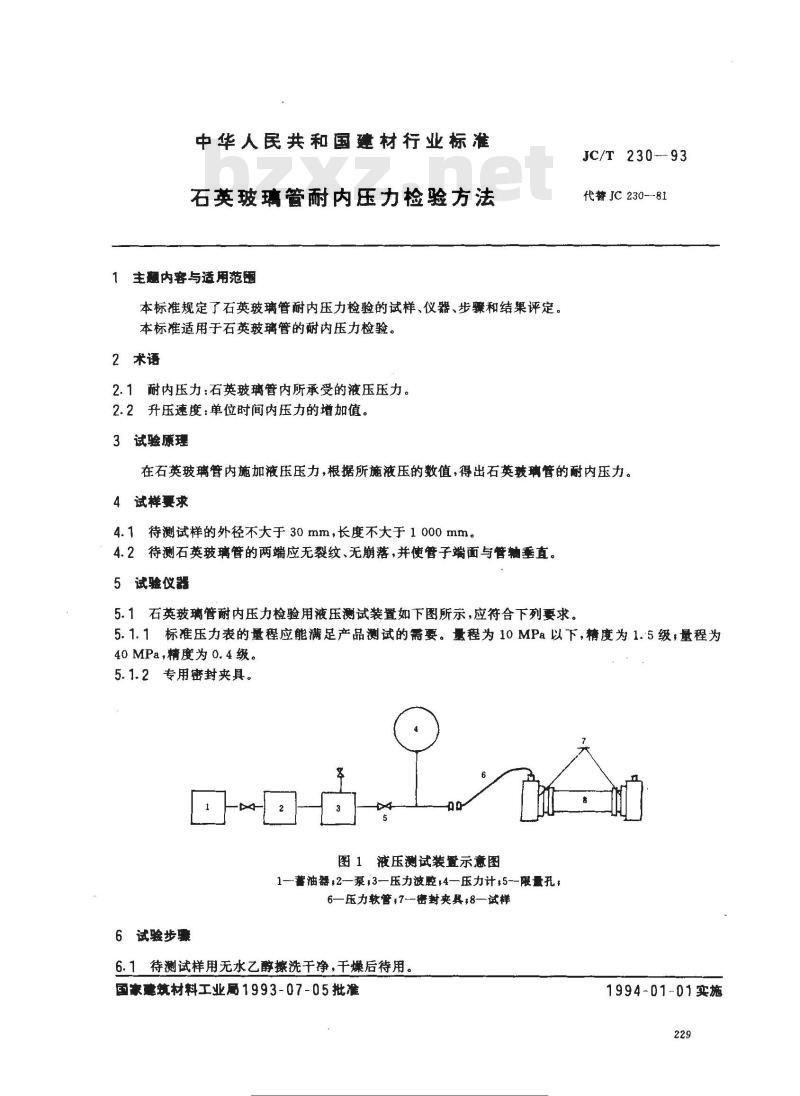

【建筑材料行业标准(JC)】 石英玻璃管耐内压力检验方法

中华人民共和国建材行业标准
石英玻璃管耐内压力检验方法
1主题内容与适用范阈
本标准规定了石英玻璃管耐内压力检验的试样、仪器、步骤和结果评定。本标准适用于石英玻璃管的耐内压力检验。2术语
2.1耐内压力:石英玻璃管内所承受的液压压力。2.2升压速度：单位时间内压力的增加值。3试验原理
JC/T 230-93
代警JC 230--81
在石英玻璃管内施加液压压力，根据所施液压的数值，得出石英玻璃管的耐内压力。4试样要求
4.1待测试样的外径不大于30mm，长度不大于1000mm。4.2待测石英玻璃管的两端应无裂纹、无崩落，并使管子端面与管轴垂直。5试验仪器
5.1石英玻璃管耐内压力检验用液压测试装置如下图所示，应符合下列要求。5.1.1标准压力表的量程应能满足产品测试的需要。量程为10 MPa以下,精度为1. 5级，量程为40MPa，精度为0.4级。
5.1.2专用密封夹具。
图1液压测试装置示意图
1著油器;2—泵;3—压力波腔,4—压力计,5--限量孔;6—压力软管,7—密封夹具,8—试样6 试验步
6.1待测试样用无水乙醇擦洗干净，干燥后待用。国家建筑材料工业局1993-07-05批准标搜授
各火标注行业资术-免费下载
1994-01-01实施

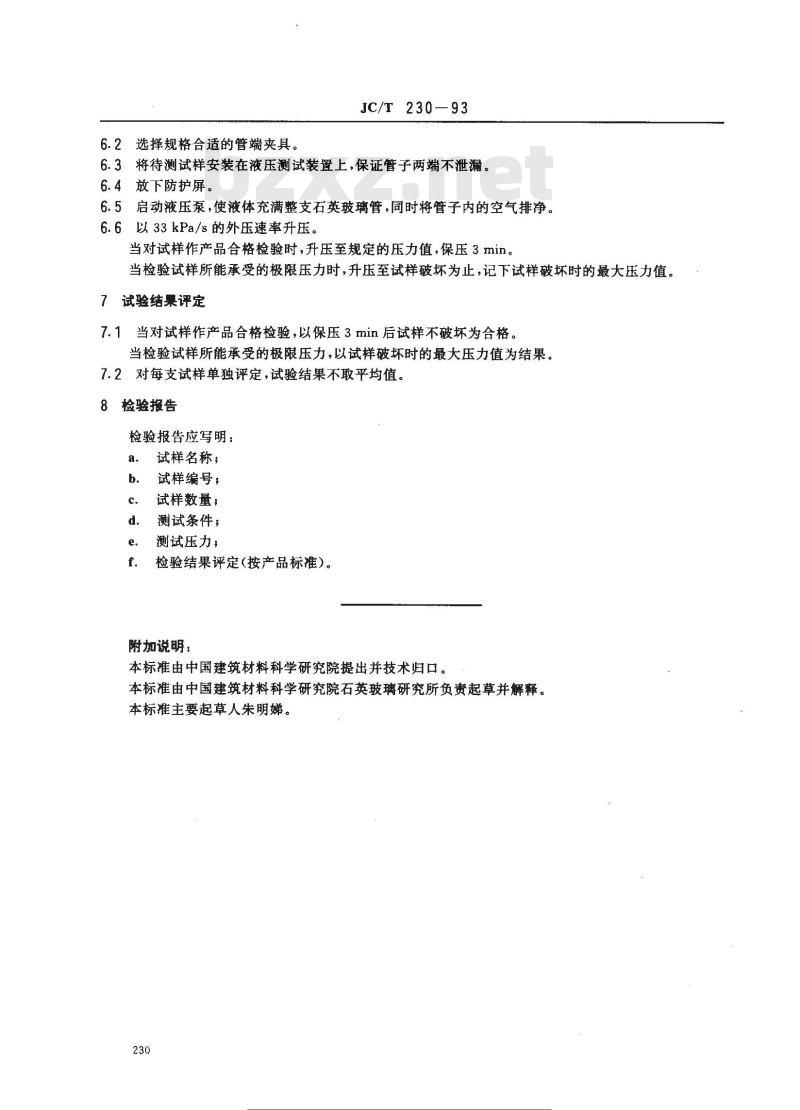

6.2选择规格合适的管端夹具。
JC/T 230—93
6.3将待测试样安装在液压测试装置上，保证管子两端不泄漏。6.4放下防护屏。
6.5启动液压泵，使液体充满整支石英玻璃管，同时将管子内的空气排净。6.6以 33kPa/s 的外压速率升压。当对试样作产品合格检验时，升压至规定的压力值，保压3min。当检验试样所能承受的极限压力时，升压至试样破坏为止，记下试样破坏时的最大压力值。7试验结果评定
7.1当对试样作产品合格检验，以保压3min后试样不破坏为合格。当检验试样所能承受的极限压力，以试样破坏时的最大压力值为结果。7.2对每支试样单独评定，试验结果不取平均值。8检验报告
检验报告应写明：
试样名称；
试样编号；
试样数量；
测试条件；
测试压力；
检验结果评定(按产品标准）。下载标准就来标准下载网
附加说明：
本标准由中国建筑材料科学研究院提出并技术归口。本标准由中国建筑材料科学研究院石英玻璃研究所负责起草并解释。本标准主要起草人朱明娣。
