【机械行业标准(JB)】 模具铣刀 第 2 部分：削平型直柄圆柱形球头立铣刀

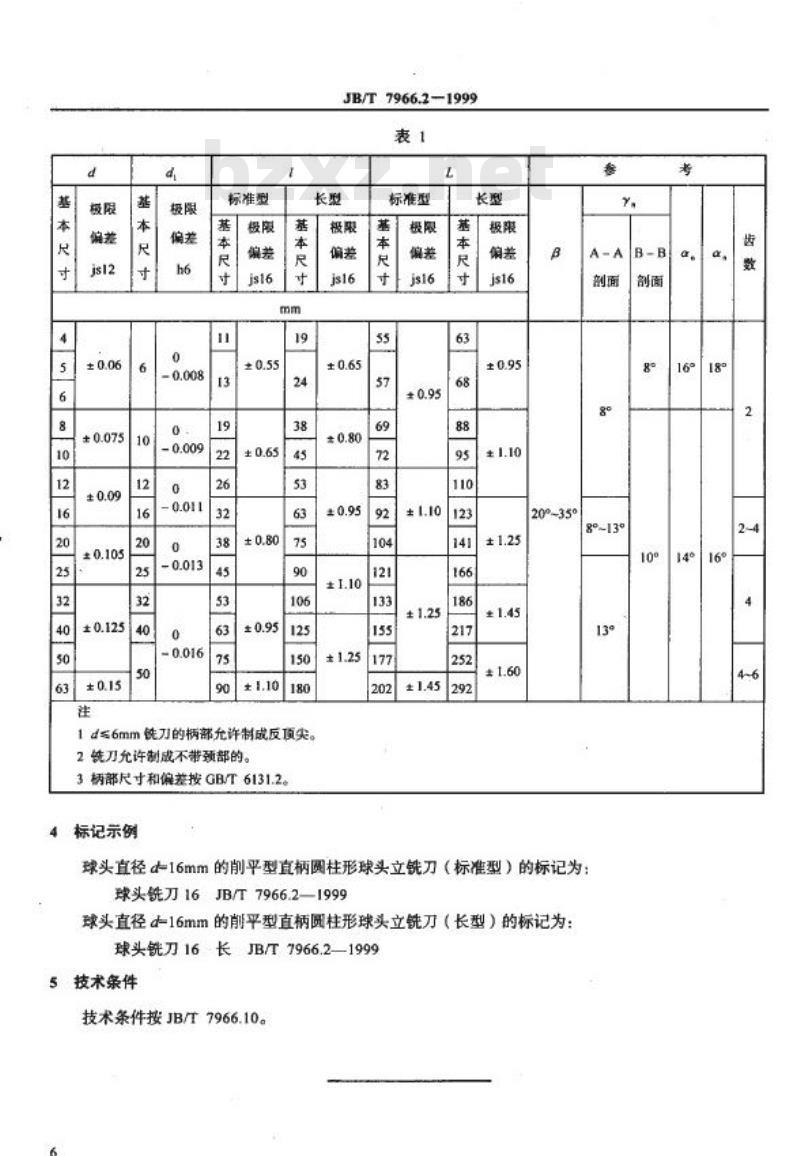

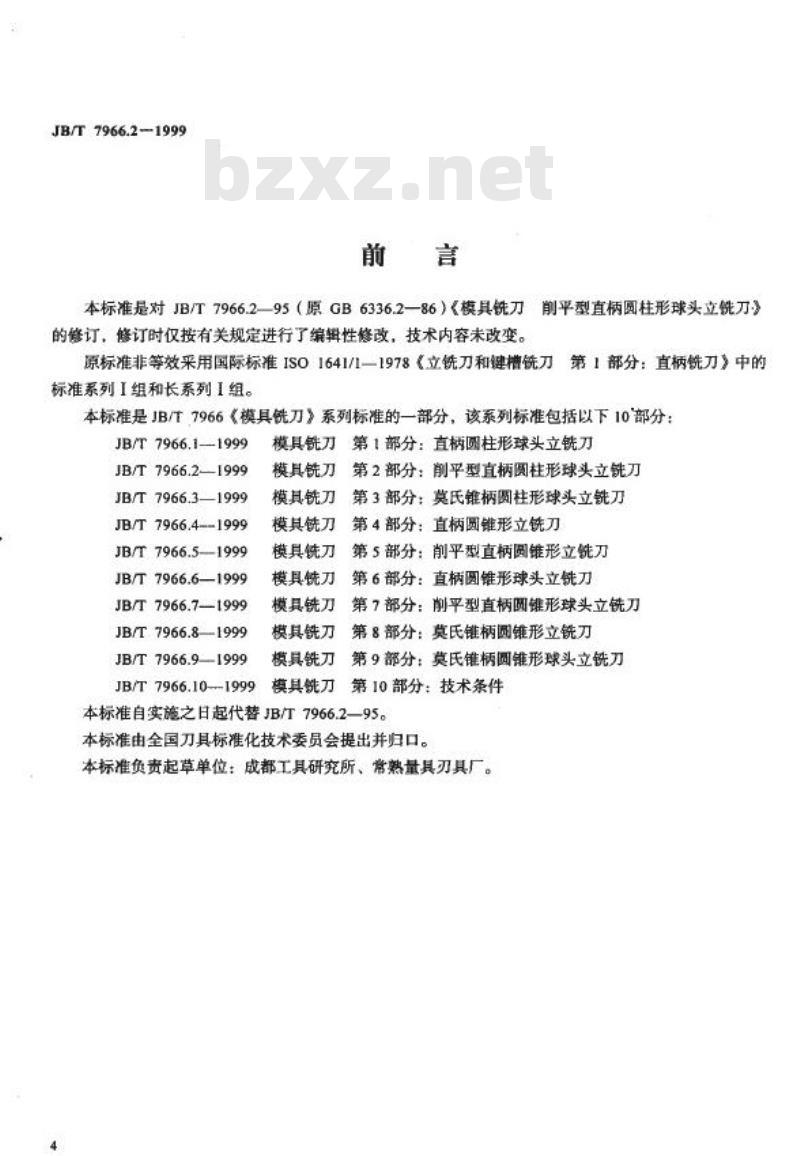

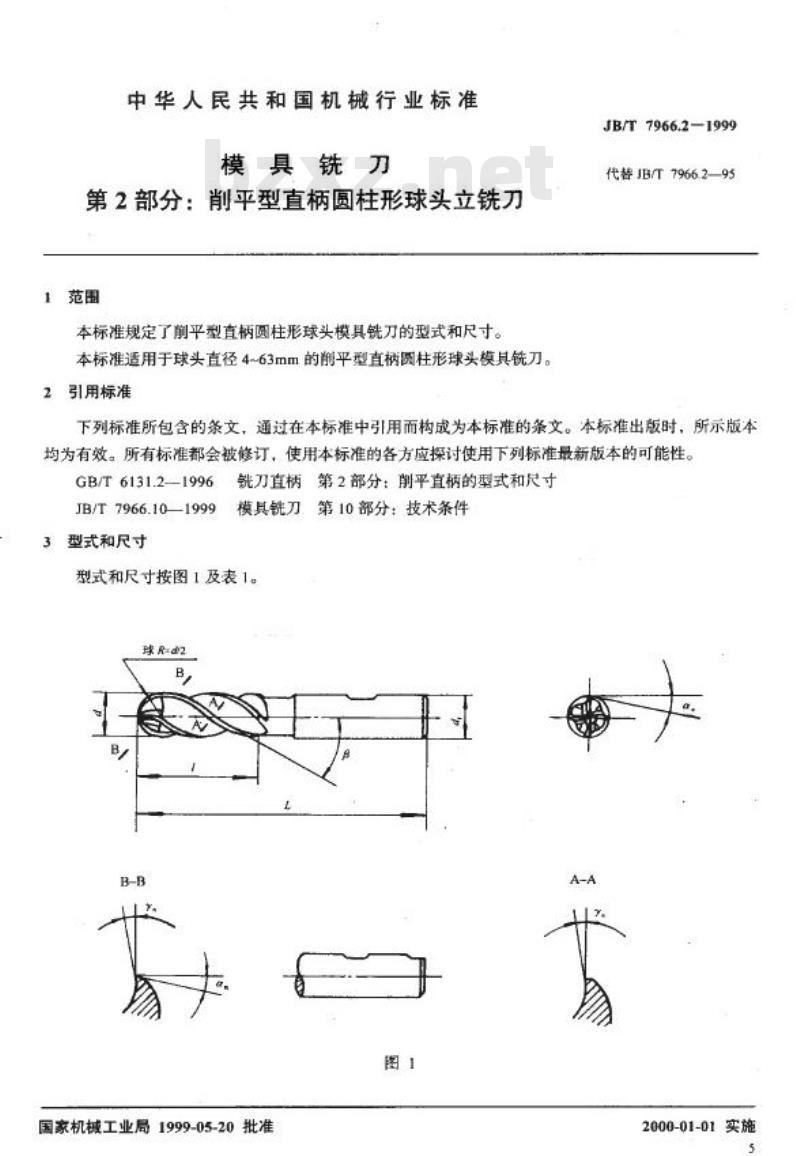

中华人民共和国机械行业标准 JB/T 7966.2—1999 模具铣刀 第2部分：削平型直柄圆柱形球头立铣刀 发布日期：1999-05-20 实施日期：2000-01-01 国家机械工业局 前言 本标准是对 JB/T 7966.2—95（原 GB 6336.2—86）《模具铣刀 削平型直柄圆柱形球头立铣刀》的修订，修订时仅按有关规定进行了编辑性修改，技术内容未改变。原标准非等效采用国际标准 ISO 1641/1—1978《立铣刀和键槽铣刀 第1部分：直柄铣刀》中的标准系列 I 组和长系列 I 组。 本标准是 JB/T 7966《模具铣刀》系列标准的一部分，该系列标准包括以下 10 部分： JB/T 7966.1—1999 第1部分：直柄圆柱形球头立铣刀 JB/T 7966.2—1999 第2部分：削平型直柄圆柱形球头立铣刀 JB/T 7966.3—1999 第3部分：莫氏锥柄圆柱形球头立铣刀 JB/T 7966.4—1999 第4部分：直柄圆锥形立铣刀 JB/T 7966.5—1999 第5部分：削平型直柄圆锥形立铣刀 JB/T 7966.6—1999 第6部分：直柄圆锥形球头立铣刀 JB/T 7966.7—1999 第7部分：削平型直柄圆锥形球头立铣刀 JB/T 7966.8—1999 第8部分：莫氏锥柄圆锥形立铣刀 JB/T 7966.9—1999 第9部分：莫氏锥柄圆锥形球头立铣刀 JB/T 7966.10—1999 第10部分：技术条件 本标准自实施之日起代替 JB/T 7966.2—95。本标准由全国刀具标准化技术委员会提出并归口。本标准负责起草单位：成都工具研究所、常熟量具刃具厂。 1 范围 本标准规定了削平型直柄圆柱形球头模具铣刀的型式和尺寸。本标准适用于球头直径 $d = 4 sim 63 ext{mm}$ 的削平型直柄圆柱形球头模具铣刀。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 6131.2—1996 JB/T 7966.10—1999 3 型式和尺寸 削平型直柄圆柱形球头模具铣刀的型式和尺寸按图 1 及表 1。 表 1：削平型直柄圆柱形球头模具铣刀尺寸表（部分整理） 标准型 L (mm): 13, 19, 22, 26, 32, 38, 45, 53, 63, 75, 90 长型 L (mm): 38, 45, 53, 63, 75, 90, 106, 125, 150, 180 球头直径 d (mm): 4, 6, 8, 10, 12, 16, 20, 25, 32, 40, 50, 63 极限偏差相关规定： - 球头直径 $d$ 的极限偏差：$js12$ 或 $h6$ 级别。 - 长度 $L$ 的极限偏差：$js16$ 级别。 注： 1. $d le 6 ext{mm}$ 铣刀的柄部允许制成反顶尖。 2. 铣刀允许制成不带颈部的。 3. 柄部尺寸和偏差按 GB/T 6131.2。 4. 标记示例（见原文）。
