【机械行业标准(JB)】 制冷用图形符号

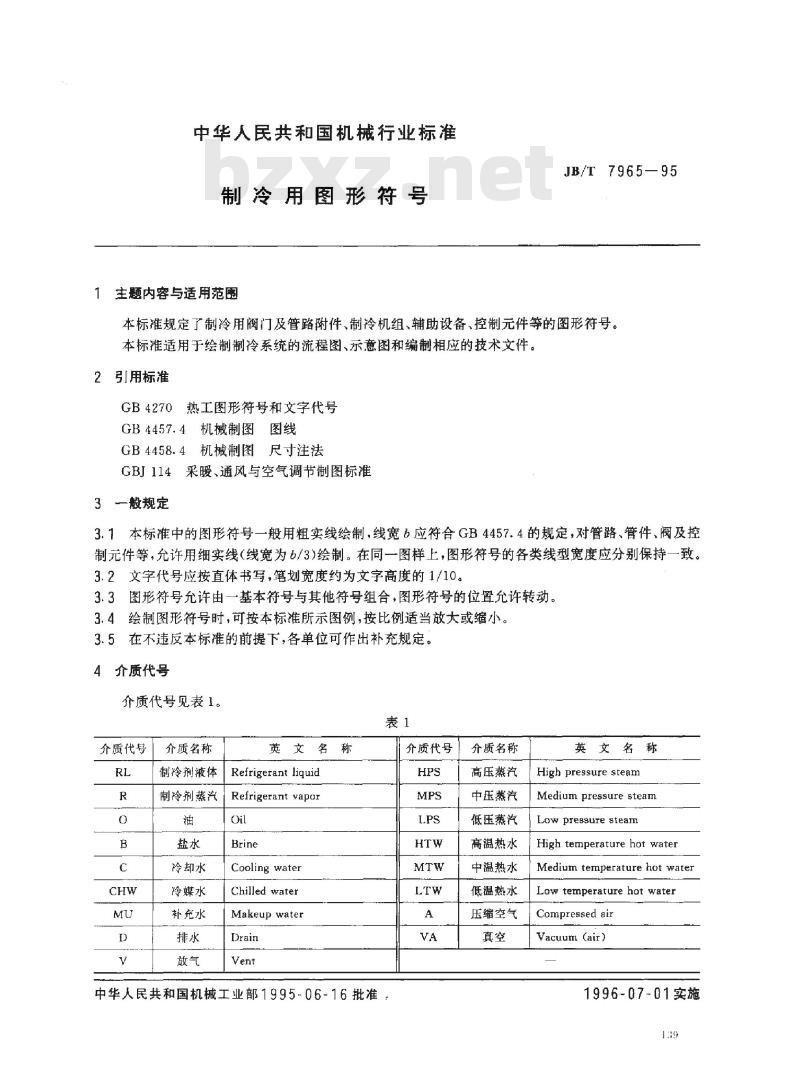

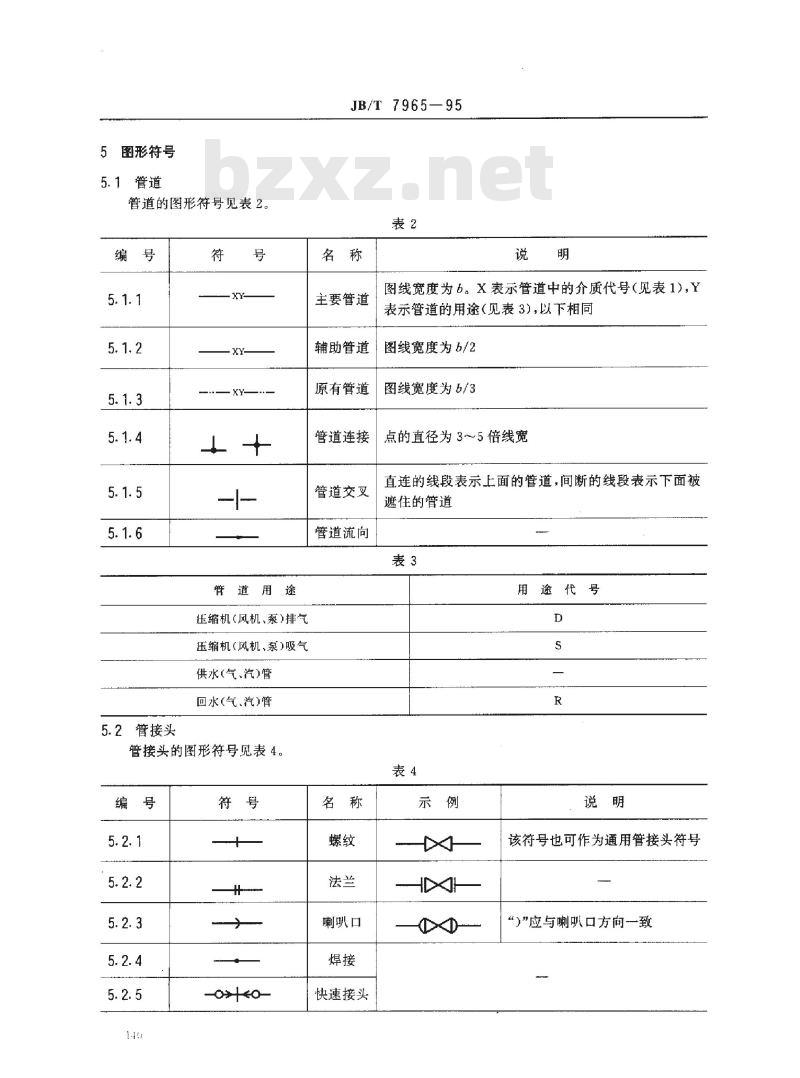

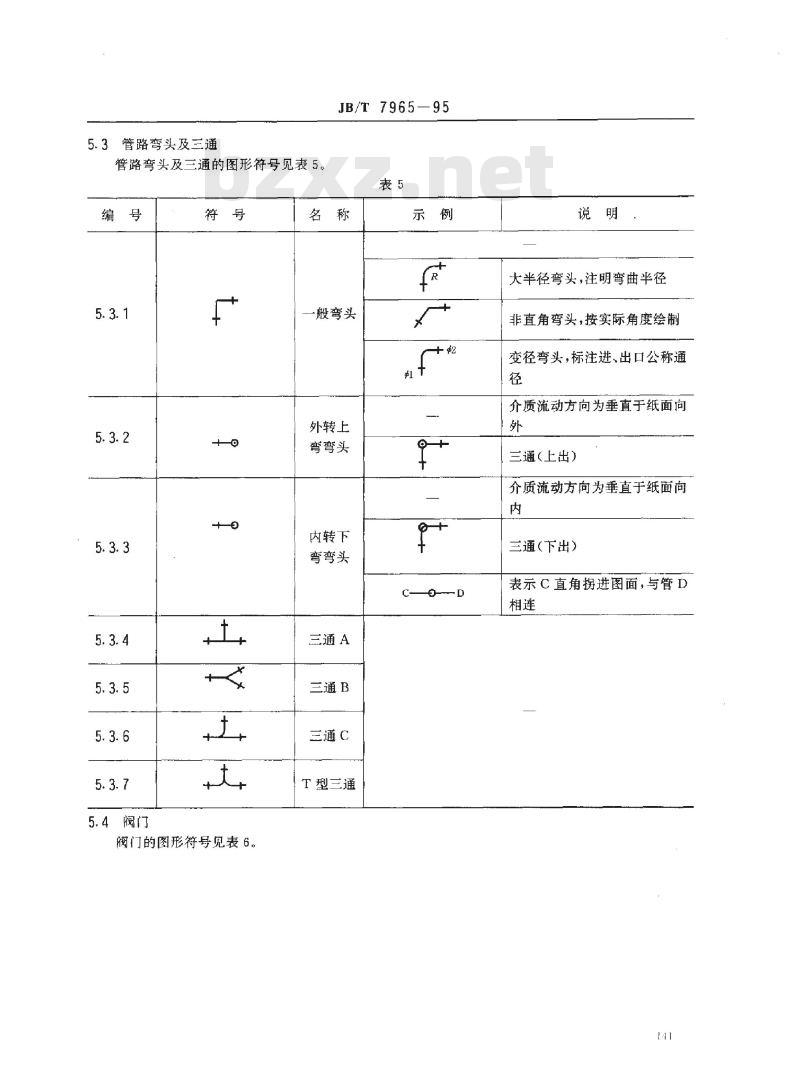

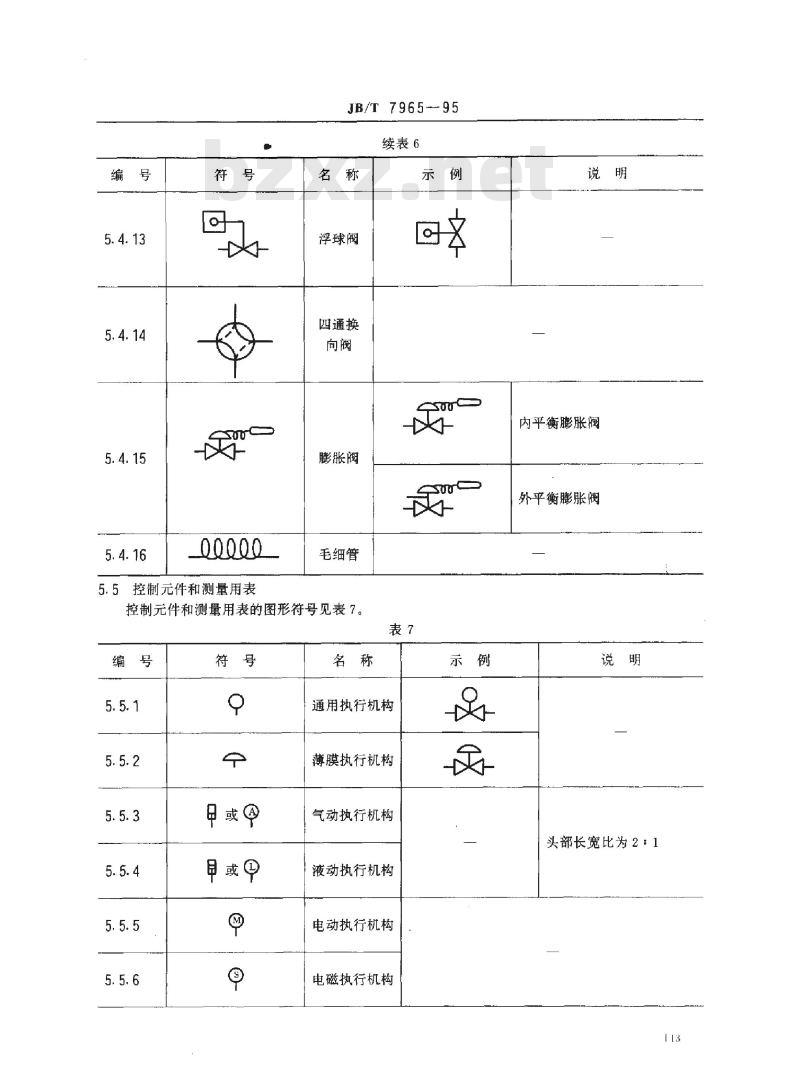

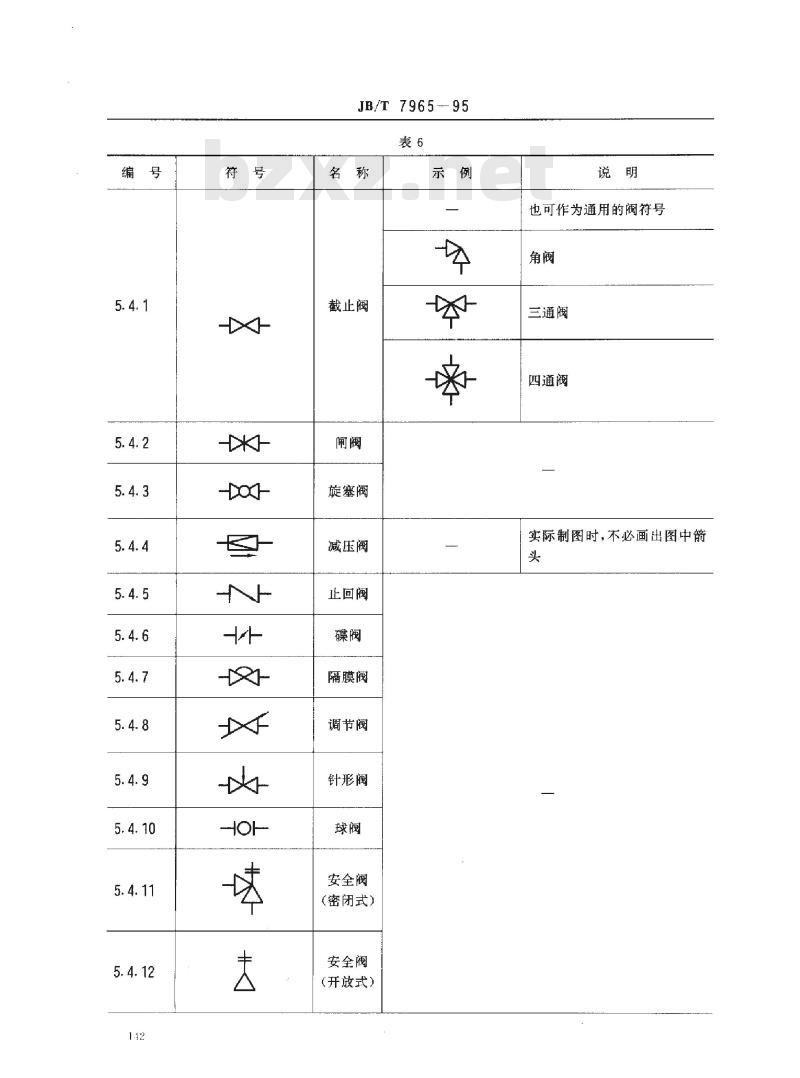

中华人民共和国机械行业标准 制冷用图形符号 JB/T 7965—95 1 主题内容与适用范围 本标准规定了制冷用阀门及管路附件、制冷机组、辅助设备、控制元件等的图形符号。本标准适用于绘制制冷系统的流程图、示意图和编制相应的技术文件。 2 引用标准 - GB4270 热工图形符号和文字代号 - GB4457.4 机械制图图线 - GB4458.4 机械制图尺寸标注法 - GBJ114 采暖、通风与空气调节制图标准 3 一般规定 3.1 本标准中的图形符号一般用粗实线绘制，线宽应符合 GB4457.4 的规定。对管路、管件、阀及控制元件等，允许用细实线（线宽为 b/3）绘制。在同一图样上，图形符号的各类线型宽度应分别保持一致。 3.2 文字代号应按直体书写，笔划宽度约为文字高度的 1/10。 3.3 图形符号允许由一基本符号与其他符号组合，图形符号的位置允许转动。 3.4 绘制图形符号时，可按本标准所示图例，按比例适当放大或缩小。 3.5 在不违反本标准的前提下，各单位可作出补充规定。 4 介质代号 介质代号见表1： - RL: 制冷剂液体 (Refrigerant liquid) - R: 制冷剂蒸汽 (Refrigerant vapor) - O: 油 (Oil) - B: 盐水 (Brine) - C: 冷却水 (Cooling water) - CHW: 冷媒水 (Chilled water) - MU: 补充水 (Makeup water) - D: 排水 (Drain) - V: 气/排气 (Vent) - HPS: 高压蒸汽 (High pressure steam) - MPS: 中压蒸汽 (Medium pressure steam) - LPS: 低压蒸汽 (Low pressure steam) - HTW: 高温热水 (High temperature hot water) - MTW: 中温热水 (Medium temperature hot water) - LTW: 低温热水 (Low temperature hot water) - A: 压缩空气 (Compressed air) - VA: 真空 (Vacuum) 5 图形符号 5.1 管道 管道的图形符号由介质代号（X）和用途代号（Y）组成。主要管道用途包括：压缩机（风机、泵）排气、压缩机（风机、泵）吸气、供水（气、汽）管、回水（气、汽）管。 图线宽度规定：主要管道线宽为 6；辅助管道线宽为 6/2；原有管道线宽为 6/3。 5.2 管接头 管接头的图形符号包括： - 螺纹 - 法兰 - 喇叭口 - 焊接 - 快速接头 5.3 管路弯头及三通 管路弯头及三通的图形符号包括： - 一般弯头（大半径弯头，需注明弯曲半径） - 非直角弯头（按实际角度绘制） - 变径弯头（标注进、出口公称通径） - 三通（包括上出、下出及T型三通等） 5.4 阀门 阀门的图形符号包括： - 截止阀 - 闸阀 - 旋塞阀 - 减压阀 - 止回阀 - 碟阀 - 隔膜阀 - 调节阀 - 针形阀 - 球阀 - 安全阀（密闭式） - 安全阀
