【机械行业标准(JB)】 1：50锥度销子铰刀 第 3 部分：锥柄机用铰刀

1CS 25.100.30

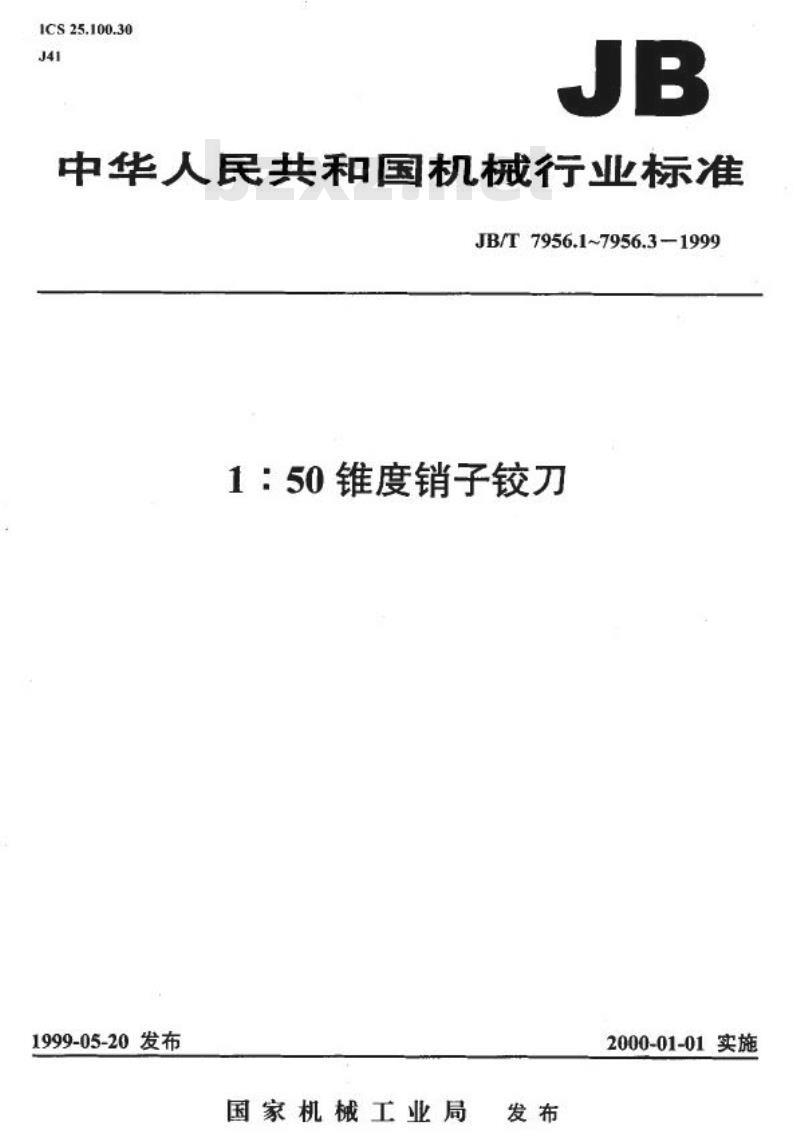

中华人民共和国机械行业标准
JB/T7956.1~7956.3-1999
1：50锥度销子铰刀
1999-05-20发布
国家机械工业局
2000-01-01实施
JB/T7956.3—1999

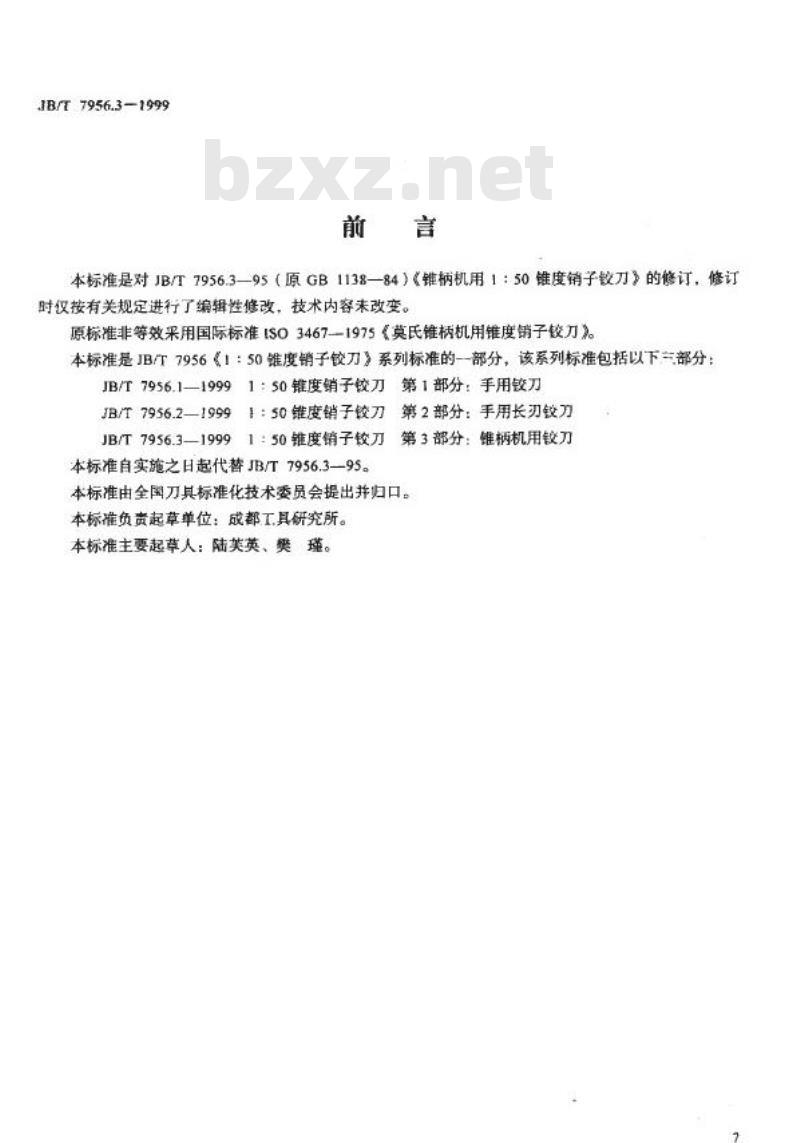

本标准是对JB/T7956.3—95（原GB1138一84）《锥柄机用1：50锥度销子铰刀》的修订，修订时仅按有关规定进行了编辑性修改，技术内容未改变。原标准非等效果用国际标准ISO3467--1975《莫氏锥柄机用锥度销子铰刀》本标准是JB/T7956《！：50维度销子铰刀》系列标准的--部分，该系列标准包括以下气部分：JB7956.1—19991：50锥度销子饺刀第1部分：手用铰刀JB/T7956.2—19991：50锥度销子铰刀第2部分：手用长刃铰刀JB/T7956.3—19991：50锥度销子铰刀第3部分：锥柄机用铰刀本标准自实施之日起代替JB/T7956.3—95。本标准由全国刀其标准化技术委员会提出并归口。本标准负责起草单位：成都工具研究所。本标准主要起草人：陆美英、樊瑾。范围

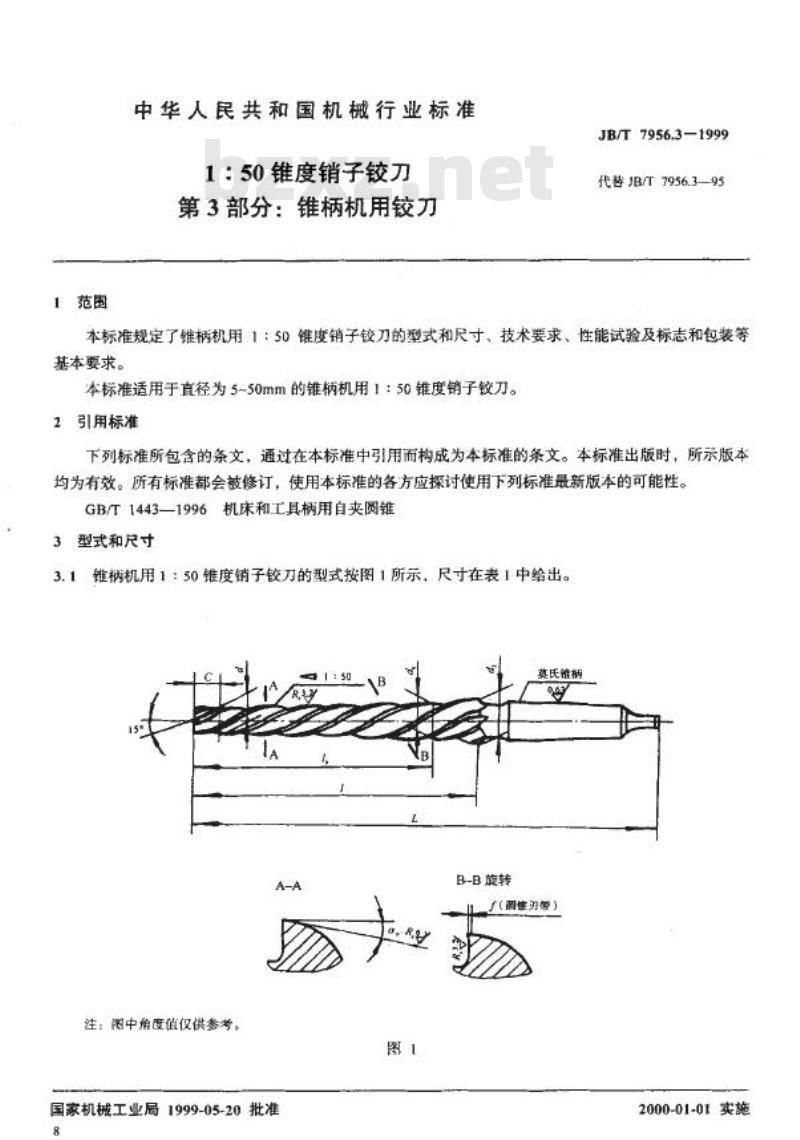

中华人民共和国机械行业标准
1：50锥度销子铰刀
第3部分：锥柄机用铰刀
JB/T7956.31999
代替JB/T7956.3—95
本标准规定了维柄机用1：50锥度销子铰刀的型式和尺寸、技术要求、性能试验及标志和包装等基本要求。
本标准适用于直径为5~50mm的锥柄机用1：50锥度销子铰刀。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T1443—1996机床和工具柄用自夹圆锥3型式和尺寸
3.1维柄机用1：50锥度销子铰刀的型式按图1所示，尺寸在表1中给出。A-A
注：图中角度值仅供参考，
国家机械工业局1999-05-20批准8
B-B旋转
厂（阅维刃带）
2000-01-01实施
JB/T7956.3-1999

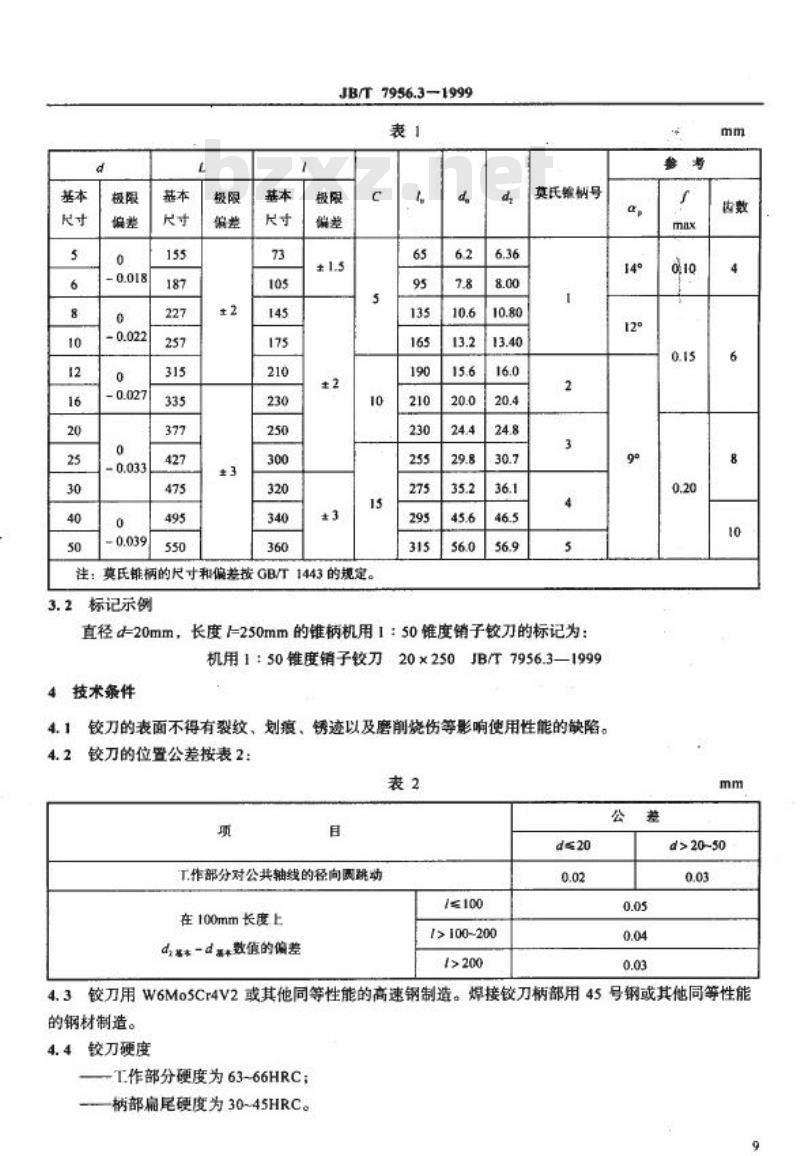

注：莫氏锥柄的尺寸和偏差按GB/T1443的规定。3.2
标记示例
莫氏额树号
直径d=20mm，长度250mm的锥柄机用1：50锥度销子铰刀的标记为：机用1：50锥度销子铰刀20×250JB/7956.3—19994技术条件
铰刀的表面不得有裂纹、划痕、锈迹以及磨削烧伤等影响使用性能的缺陷。铰刀的位置公差按表2：
d≤20
T.作部分对公共轴线的径向圆跳动在100mm长度上
d基-d%+数值的偏差
/≤100
{>100~200
d>20~50
4.3铰刀用W6Mo5Cr4V2或其他同等性能的高速钢制造。焊接铰刀柄部用45号钢或其他同等性能的钢材制造。
4.4铰刀硬度
~T作部分硬度为63~66HRC：
树部扁尾硬度为30~45HRC。

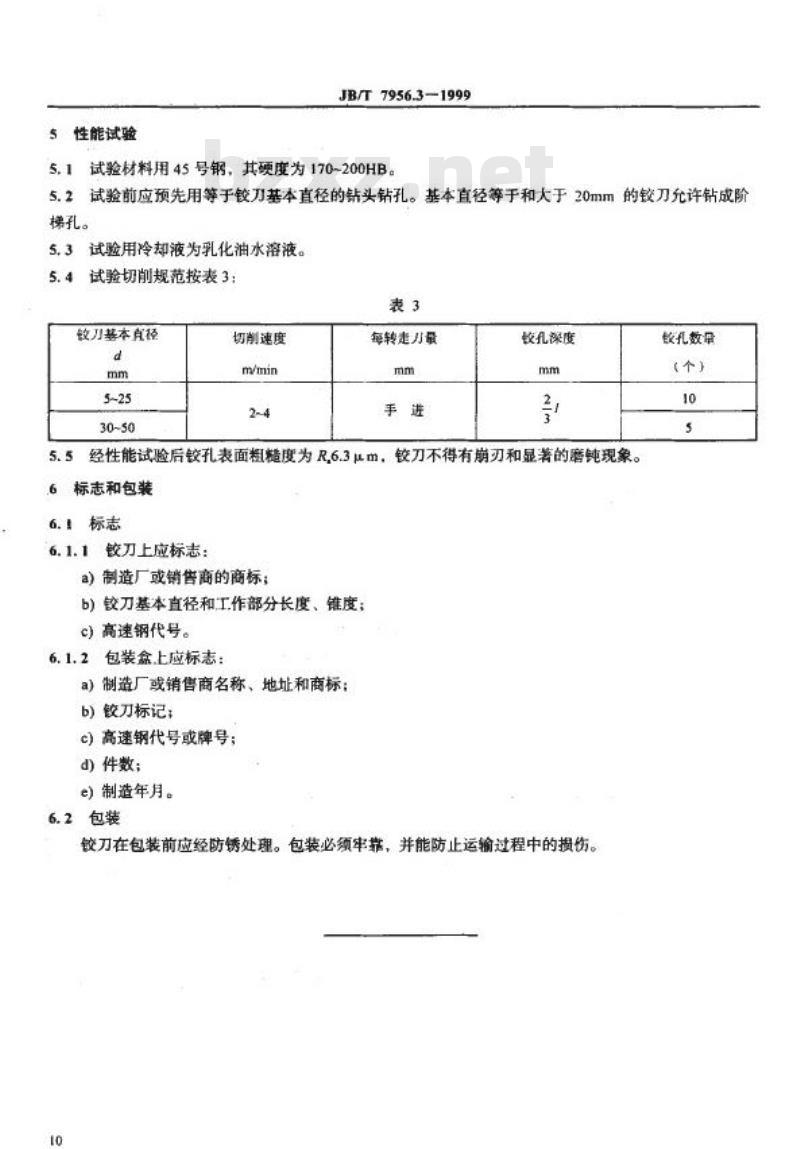

性能试验
JB/T7956.3—1999
5.1试验材料用45号钢，其硬度为170~200HB。5.2试验前应预先用等于铰刀基本直径的钻头钻孔。基本直径等于和大于20mm的铰刀允许钻成阶梯孔。
5.3试验用冷却液为乳化油水溶液。5.4试验切削规范按表3：
敏刀基本真直径
切削速度
每转走力最
收孔深度
经性能试验后铰孔表面粗糙度为R,6.3μm，铰刀不得有崩刃和显著的磨钝现象。5.5
标志和包装
6.！标志
6.1.1铰刀上应标志：
a）制造厂或销售商的商标
b）铰刀基本直径和工作部分长度、锥度；c)高速钢代号。
6.1.2包装盒上应标志：
a）制造厂或销售商名称、地址和商标：b）铰刀标记；
c）高速钢代号或牌号：
d)件数；
e）制造年月。
6.2包装
铰刀在包装前应经防锈处理。包装必须牢靠，并能防止运输过程中的损伤。10wwW.bzxz.Net
较孔数量
（个）
