【机械行业标准(JB)】 1：50锥度销子铰刀 第 1 部分：手用铰刀

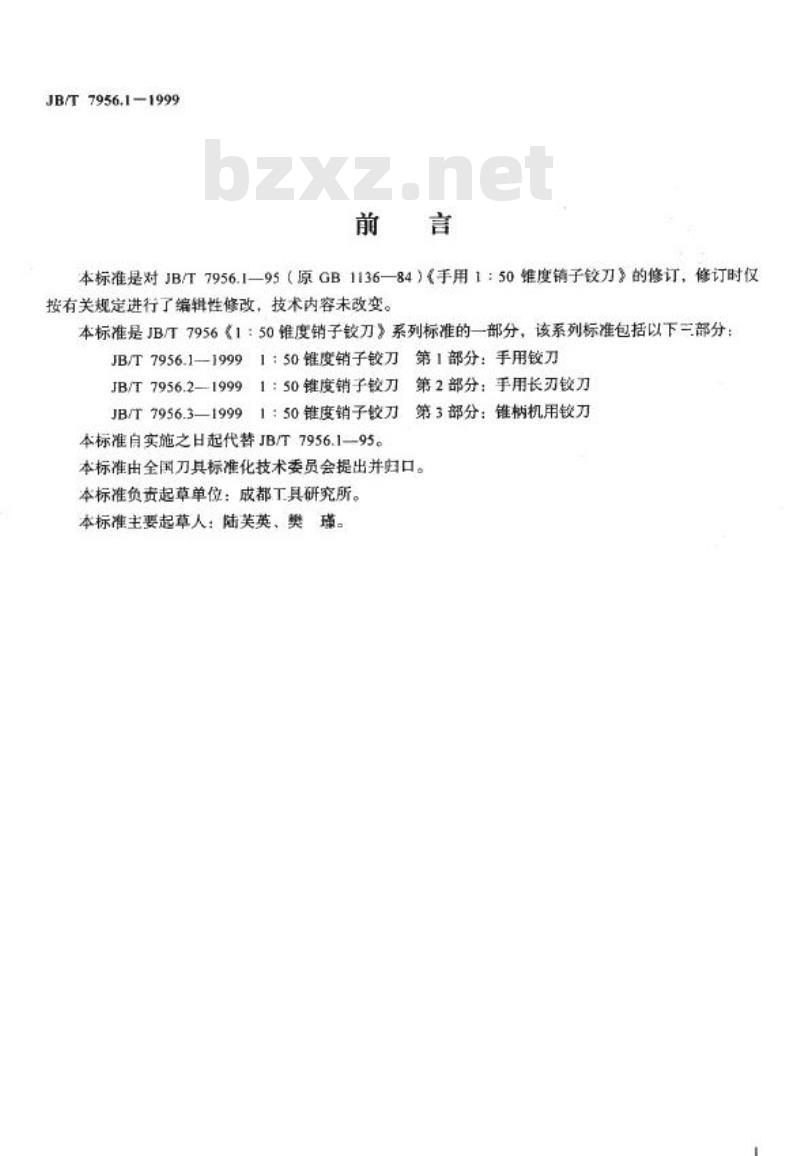

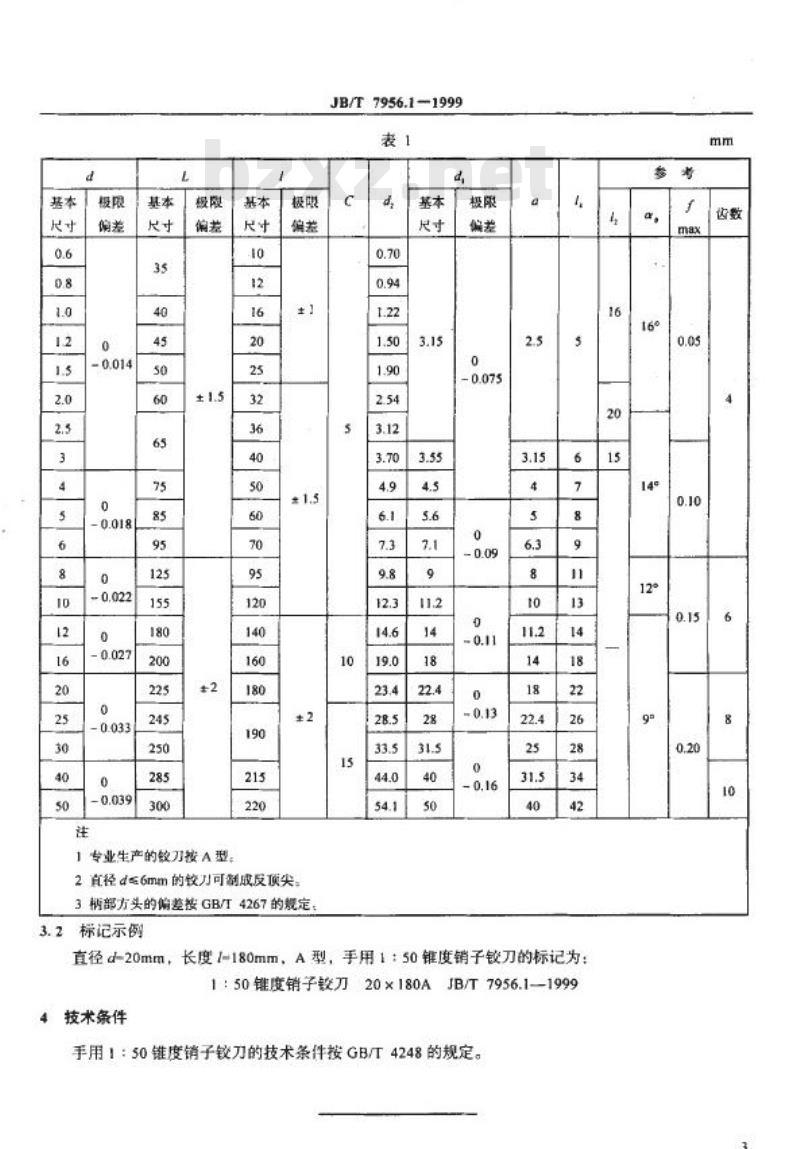

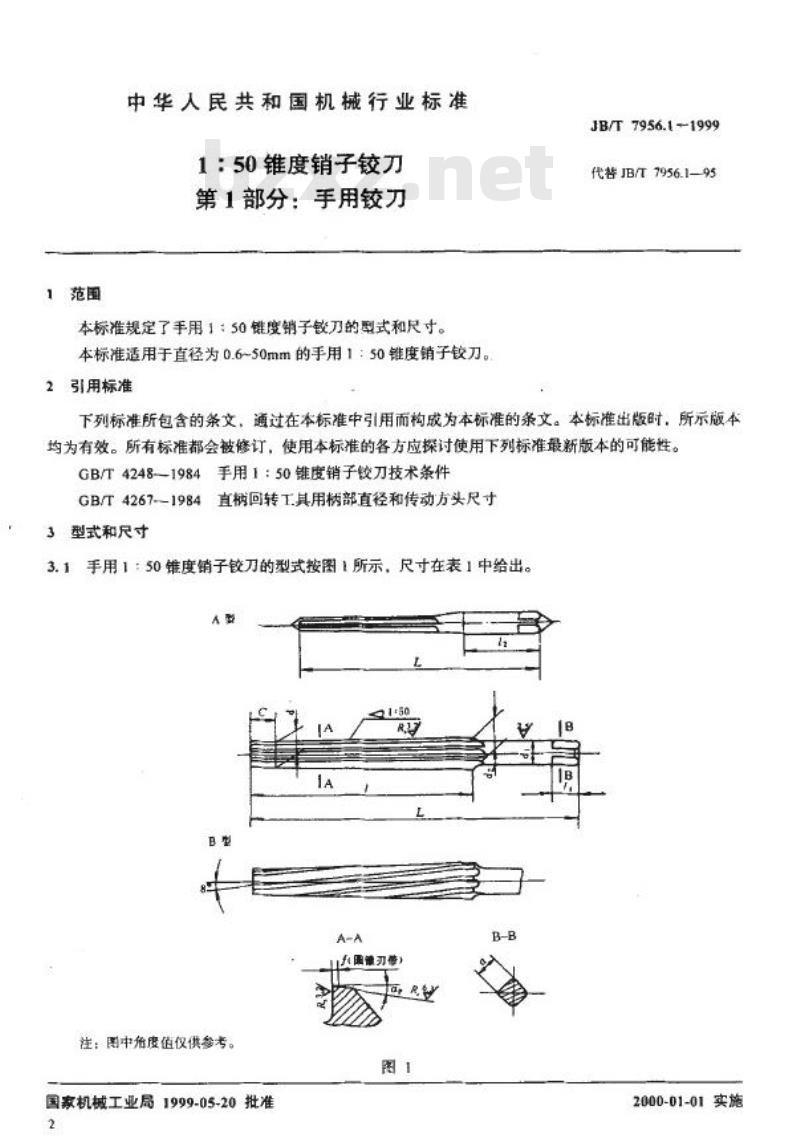

JB/T 7956.1-1999 1:50锥度销子铰刀 第1部分：手用铰刀 前言 本标准是对JB/T7956.1—95（原GB1136—84）《手用1:50锥度销子铰刀》的修订，修订时仅按有关规定进行了编辑性修改，技术内容未改变。本标准是JB/T7956《1:50锥度销子铰刀》系列标准的一部分，该系列标准包括以下部分：JB/T7956.1-1999 1:50锥度销子铰刀 第1部分：手用铰刀；JB/T7956.2-1999 1:50锥度销子铰刀 第2部分：手用长刃铰刀；JB/T7956.3-1999 1:50锥度销子铰刀 第3部分：锥柄机用铰刀。 本标准自实施之日起代替JB/T7956.1—95。本标准由全国刀具标准化技术委员会提出并归口。本标准负责起草单位：成都工具研究所。本标准主要起草人：陆芙英、樊。 1 范围 本标准规定了手用1:50锥度销子铰刀的型式和尺寸。本标准适用于直径为0.6~50mm的手用1:50锥度销子铰刀。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。 GB/T4248-1984 手用1:50锥度销子铰刀技术条件 GB/T4267-1984 直树回转工具用柄部直径和传动方头尺寸 3 型式和尺寸 3.1 手用1:50锥度销子铰刀的型式按图1所示，尺寸在表1中给出。A型。 注：图中角度值仅供参考。 直径d≤6mm的铰可制成反向尖。 柄部方头的偏差按GB/T4267的规定。 表1 手用1:50锥度销子铰刀尺寸表 基本尺寸 d (mm) | 极限尺寸 (mm) 0.6 | 0.70 0.8 | 0.94 1.0 | 1.22 1.2 | 1.50 1.5 | 1.90 2.0 | 2.54 2.5 | 3.15 3 | 3.70 4 | 4.9 5 | 6.1 6 | 7.3 8 | 9.8 10 | 12.3 12 | 14.6 16 | 19.0 20 | 23.4 25 | 28.5 30 | 33.5 40 | 44.0 50 | 54.1 3.2 标记示例 直径d=20mm，长度l=180mm，A型，手用1:50锥度销子铰刀的标记为：1:50锥度销子刀20×180A 4 技术条件 手用1:50锥度销子铰刀的技术条件按GB/T4248的规定。
