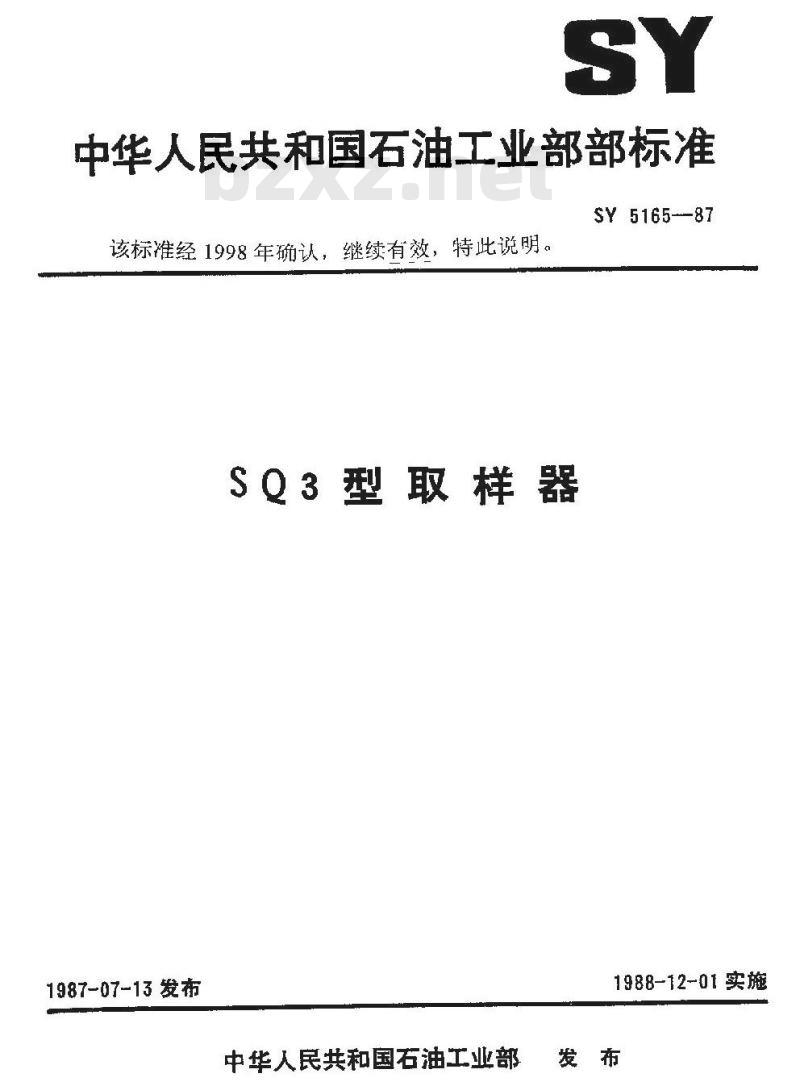

【石油天然气行业标准(SY)】 SQ3 型取样器

中华人民共和国石油工业部部标准SY5165--87
该标准经1998年确认，继续有效，特此说明。SQ3型取样器
1987-07-13发布
中华人民共和国石油工业部
1988-12-01实施

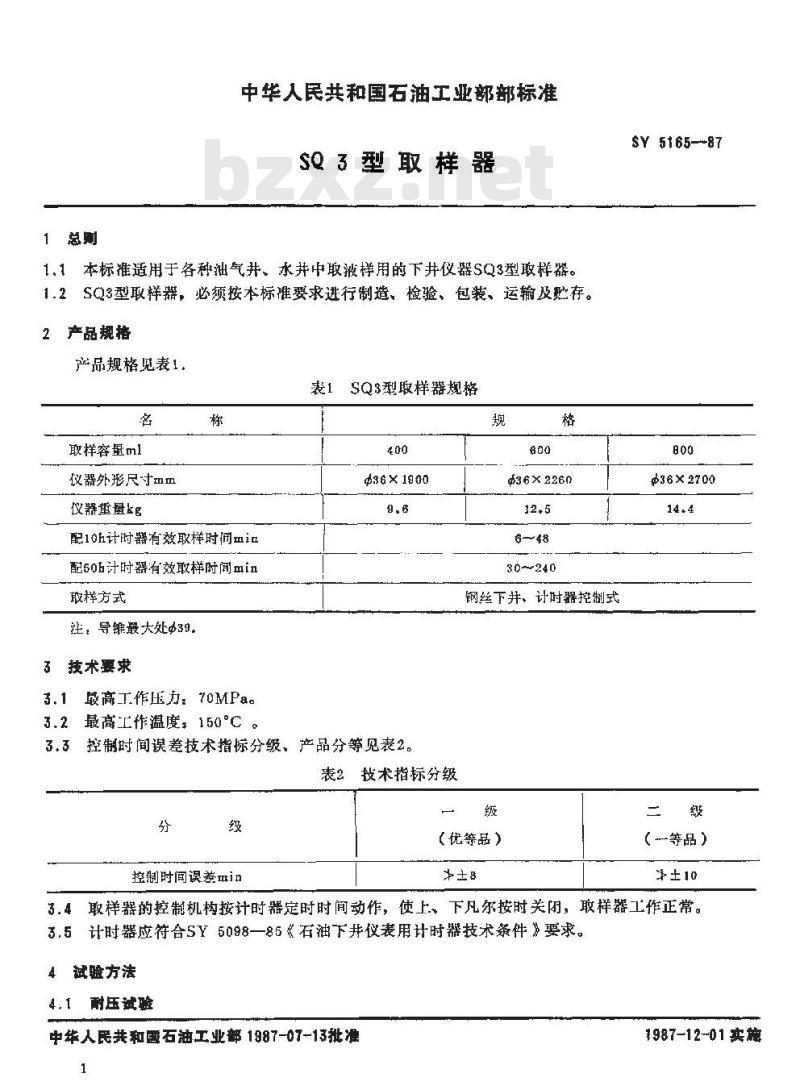

中华人民共和国石油工业部部标准SQ3型取样器
1.1本标准适用于各种油气并、水并中取被样用的下井仪器SQ3型取样器。1.2SQ3型取样器，必须按本标推要求进行制造、检验、包装、运输及贮存。2产品规格
产品规格见表1.
取样容量ml
仪器外形尺寸mm
仪器重量kg
配10h计时器有效取样时间mi
配506计时器有效取样间min
敢样方式
注：导锥最大处39。
3技术要求
3.1载高工作压力，70MPa。
3.2最高工作温度，150°C
SQ3型取样器规格
Q36x1900
控制时间误差技术指标分级、产品分等见表2。3.3
技术指标分级
0362260
30~240
钢丝下并、计时器挖制式
（优等品）
控制时间误差in此内容来自标准下载网
$Y 5165--87
036×2700
（一等品）
3.4取样器的控制机构按计时器定时时间动作，使上、下凡尔按时关闭，取样器工作正常。3.5计时器应符合SY5098一85《石油下并仪表用计时器技求条件》要求。4试验方法
4, 1耐压试验
中华人民共和国石油工业部1987-07-13批准1
1987-12-01实施
sy5165—87

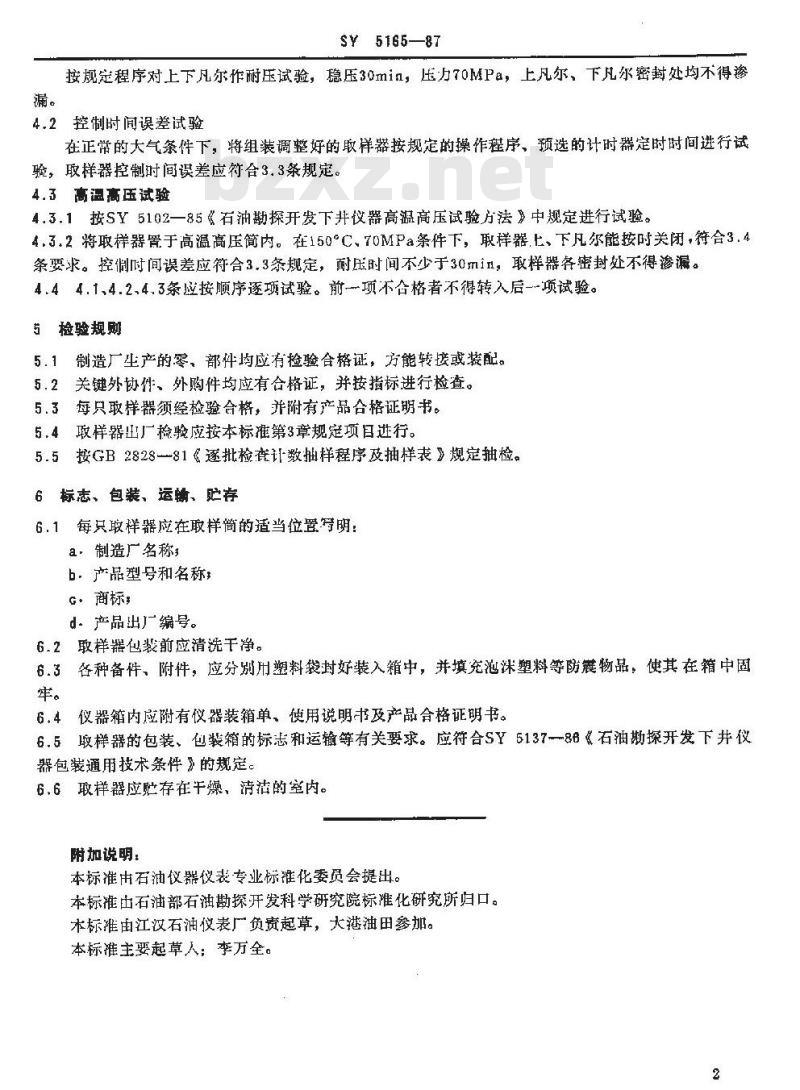

按规定程序对上下凡尔作耐压试验，稳压30min，压力70MPa，上凡尔，下凡尔密封处均不得4.2控制时间误差试验
在正带的大气条件下，将组装调整好的取样器按规定的操作程序、预选的计时器定时时间进行试验，取样器控制时间误差应符合3.3条规定。4.3高温高压试验
4.3.1按SY5102一85《石油勘探开发下并仪器高温高压试验方法》中规定进行试验。4.3.2将取样器置于高温高压简内。在150°C、70MPa条件下，取样器七、下凡尔能按时关闭，符合3.4条要求。控侧时间误差应符合3.3条规定，耐压时间不少于30min，取样器各密封处不得渗漏。4.44.1、4.2、4.3条应按顺序逐项试验。前一项不合格者不得转入后--项试验。5检验规刷
5.1制造厂生产的零，部件均应有检验合格证，方能转接或装配。5.2关键外协件、外购件均应有合格证，并按指标进行检查。5.3每只取样器须经检验合格，并附有产品合格证明书。5.4取样器出厂检验应按本标准第3章规定项日进行。5.5按GB2828-81《逐批检套-数抽样程序及抽样表》规定抽检。6标志、包装、运输、贮存
6.1每只取样器应在取样简的适当位暨写明：a，制造广名称#
b：产品型号和名称；
G·商标
d．产品出广编号。
6.2取样器包装前应清洗干净。
6.3各种备件、附件，应分别用塑料袋封好装入箱中，并填充泡深塑料等防震物品，使其在箱中固牢。
6.4仪器箱内应附有仪器装箱单、使用说明书及产品合格证明书。6.5取样器的包装、包装箱的标患和运输等有关要求。应符合SY51378《石油勘探开发下井仪器包装通用技术条件》的规定。6.6取样器应贮存在干燥、清洁的室内。附加说明：
本标准由石油仪器仪表专业标准化委员会提出。本标准由石油部石油勘探开发科学研究院标准化研究所归口。本标准由江汉石油仪表厂广负责起草，大港油田参加。本标准主要起草入：李万全。

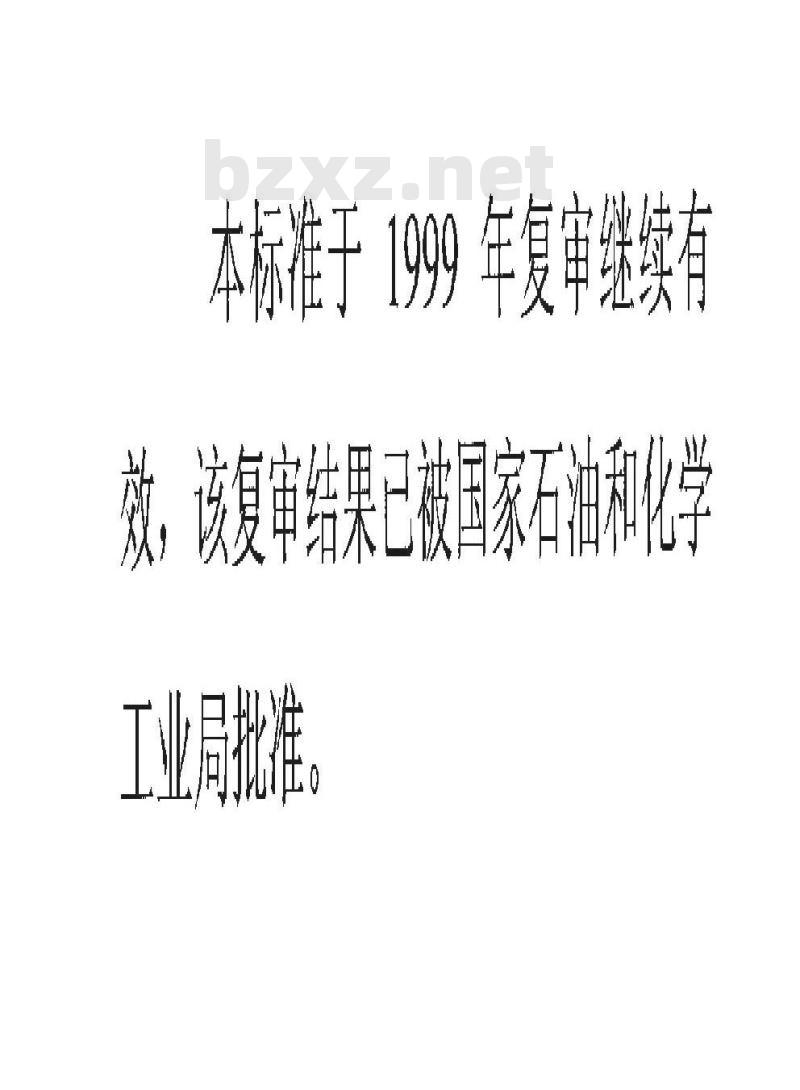

本标准于 199 复审继续有
效，该复审结果已被国家石油和化学工业局批准。
