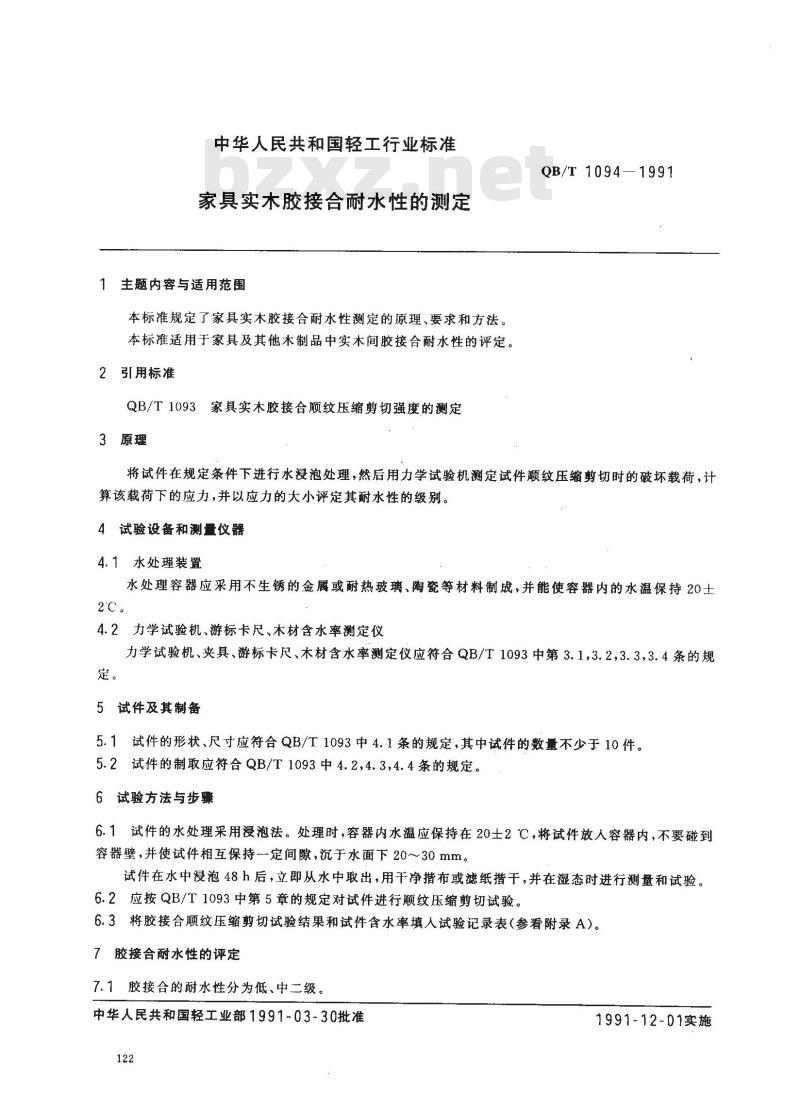

【轻工行业标准(QB)】 家具实木胶接合耐水性的测定

中华人民共和国轻工行业标准
家具实木胶接合耐水性的测定
1主题内容与适用范围
本标准规定了家具实木胶接合耐水性测定的原理、要求和方法。本标准适用于家具及其他木制品中实木间胶接合耐水性的评定。2 引用标准
QB/T1093家具实木胶接合顺纹压缩剪切强度的测定3原理
QB/T 1094—1991
将试件在规定条件下进行水浸泡处理，然后用力学试验机测定试件顺纹压缩剪切时的破坏载荷，计算该载荷下的应力，并以应力的大小评定其耐水性的级别。4试验设备和测量仪器
4.1水处理装置
水处理容器应采用不生锈的金属或耐热玻璃、陶瓷等材料制成，并能使容器内的水温保持20士2℃。
4.2力学试验机、游标卡尺、木材含水率测定仪力学试验机、夹具、游标卡尺、木材含水率测定仪应符合QB/T1093中第3.1，3.2，3.3，3.4条的规定。
5试件及其制备
5.1试件的形状、尺寸应符合QB/T1093中4.1条的规定，其中试件的数量不少于10件。5.2试件的制取应符合QB/T1093中4.2,4.3,4.4条的规定。6试验方法与步骤下载标准就来标准下载网
6.1试件的水处理采用浸泡法。处理时，容器内水温应保持在20士2℃，将试件放入容器内，不要碰到容器壁，并使试件相互保持-定间隙，沉于水面下20~～30mm。试件在水中浸泡48h后，立即从水中取出，用干净措布或滤纸措干，并在湿态时进行测量和试验。6.2应按QB/T1093中第5章的规定对试件进行顺纹压缩剪切试验。6.3将胶接合顺纹压缩剪切试验结果和试件含水率填人试验记录表（参看附录A）。7胶接合耐水性的评定
7.1胶接合的耐水性分为低、中二级。中华人民共和国轻工业部1991~03-30批准122
1991-12-01实施

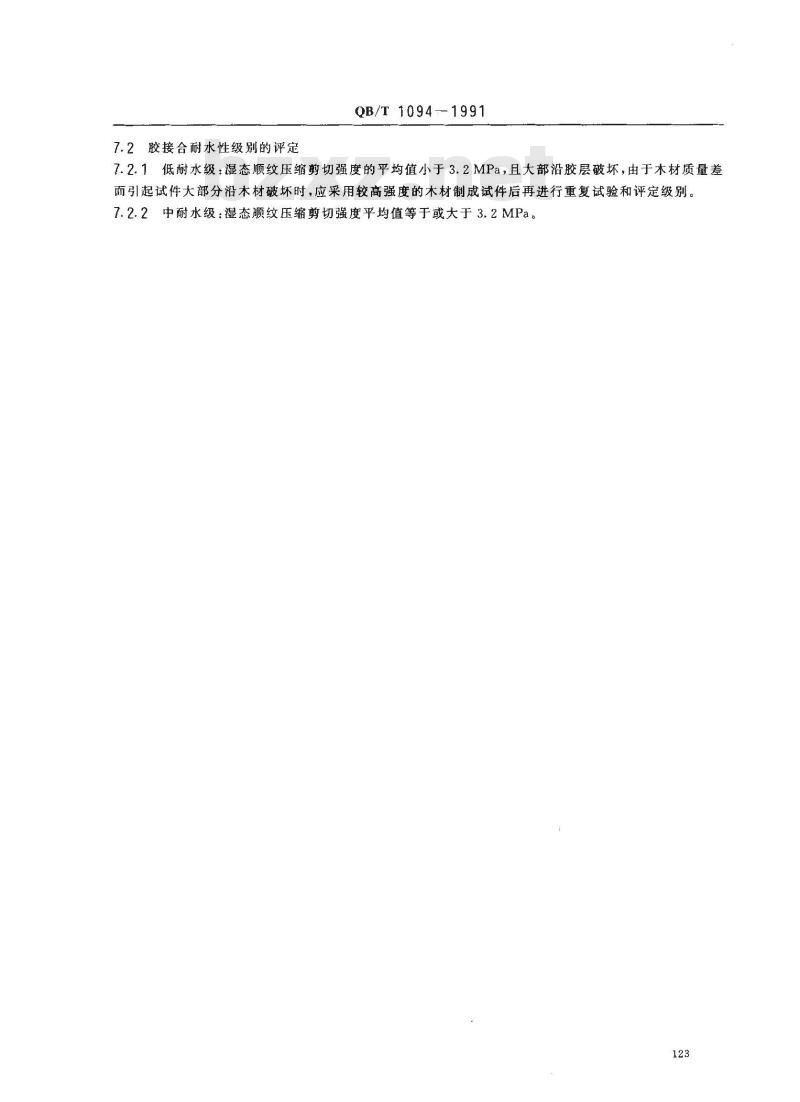

7.2胶接合耐水性级别的评定
QB/T1094-1991
7.2.1低耐水级：湿态顺纹压缩剪切强度的平均值小于3.2MPa，且大部沿胶层破坏，由于木材质量差而引起试件大部分沿木材破坏时，应采用较高强度的木材制成试件后再进行重复试验和评定级别。7.2.2中耐水级：湿态顺纹压缩剪切强度平均值等于或大于3.2MPa。123

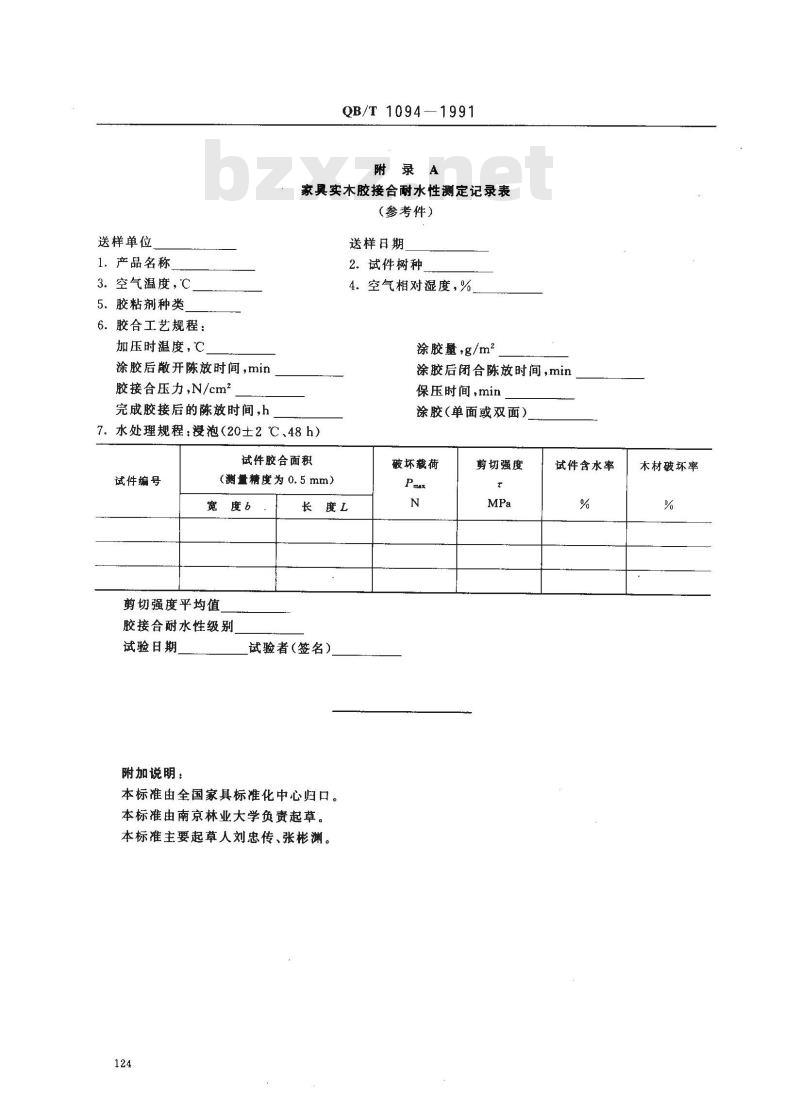

送样单位
1．产品名称
3.空气温度，℃
5.胶粘剂种类
6．胶合工艺规程：
加压时温度，℃
涂胶后激开陈放时间，min
胶接合压力,N/cm2
完成胶接后的陈放时间,h
QB/T1094-—1991
附录A
家具实木胶接合耐水性测定记录表（参考件）
送样日期
2.试件树种
4.空气相对湿度，%
涂胶量，g /m2
涂胶后闭合陈放时间，min
保压时间，min
涂胶(单面或双面)
7.水处理规程：浸泡（20±2℃、48h）试件胶合面积
试件编号
(测量精度为 0. 5 mm)
宽度6
剪切强度平均值
胶接合耐水性级别
试验日期
附加说明：
长　度L
试验者（签名）
本标准由全国家具标准化中心归口。本标准由南京林业大学负责起草。本标准主要起草人刘忠传、张彬渊。124
破坏裁荷
剪切强度
试件含水率
木材破坏率
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
