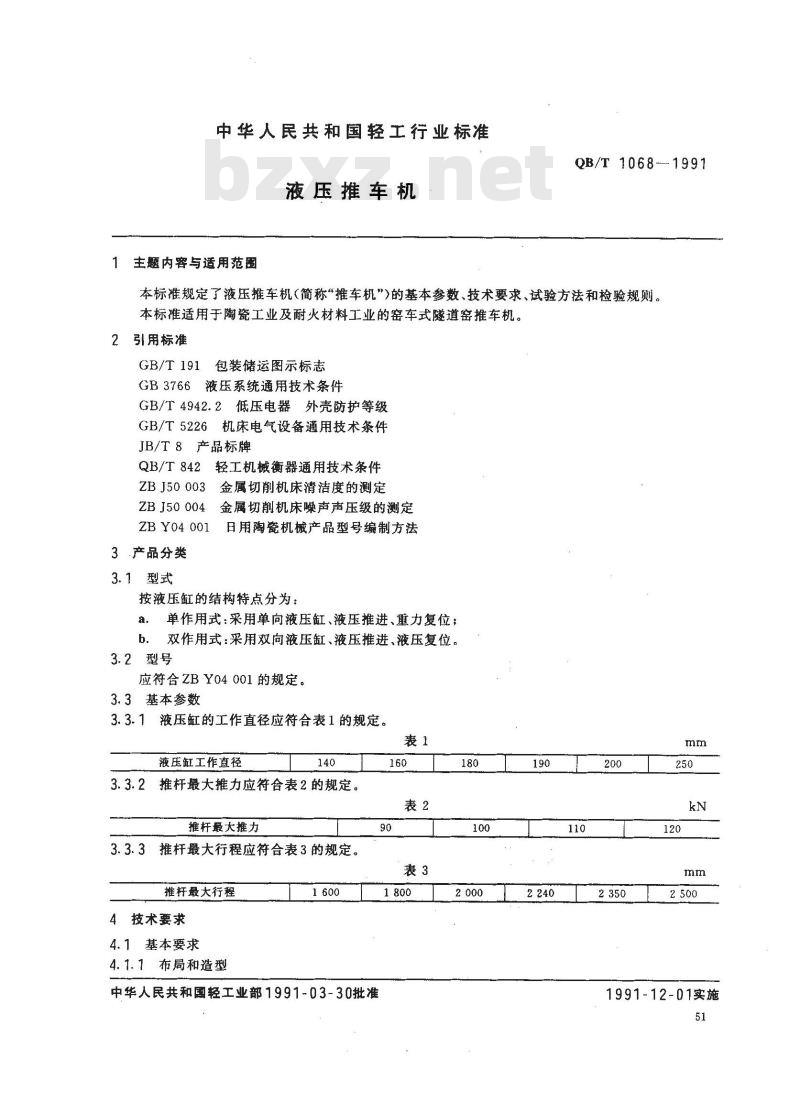

【轻工行业标准(QB)】 液压推车机

中华人民共和国轻工行业标准
液压推车机
1主题内容与适用范围
QB/T 1068-—1991
本标准规定了液压推车机（简称“推车机”的基本参数、技术要求、试验方法和检验规则。本标准适用于陶瓷工业及耐火材料工业的窑车式隧道窑推车机。2引用标准
GB/T191包装储运图示标志
GB 3766
液压系统通用技术条件
GB/T4942.2低压电器外壳防护等级GB/T5226机床电气设备通用技术条件JB/T8产品标牌
QB/T 842
ZB J50 003
ZBJ50004
轻工机械衡器通用技术条件
金属切削机床清洁度的测定
金属切削机床噪声声压级的测定ZB Y04 001
3产品分类
3.1型式
日用陶瓷机械产品型号编制方法按液压缸的结构特点分为：
a。单作用式：采用单向液压缸、液压推进、重力复位；b．双作用式：采用双向液压缸、液压推进、液压复位。3.2型号
应符合ZBY04001的规定。
3.3基本参数
3.3.1液压缸的工作直径应符合表1的规定。表1
液压缸工作直径
推杆最大推力应符合表2的规定。推杆殿大推力
3.3.3推杆最大行程应符合表3的规定。推杆最大行程
4技术要求Www.bzxZ.net
4.1基本要求
4.1.1布局和造型
中华人民共和国轻工业部199103-30批准180
1991-12-01实施
JB/T 10681991

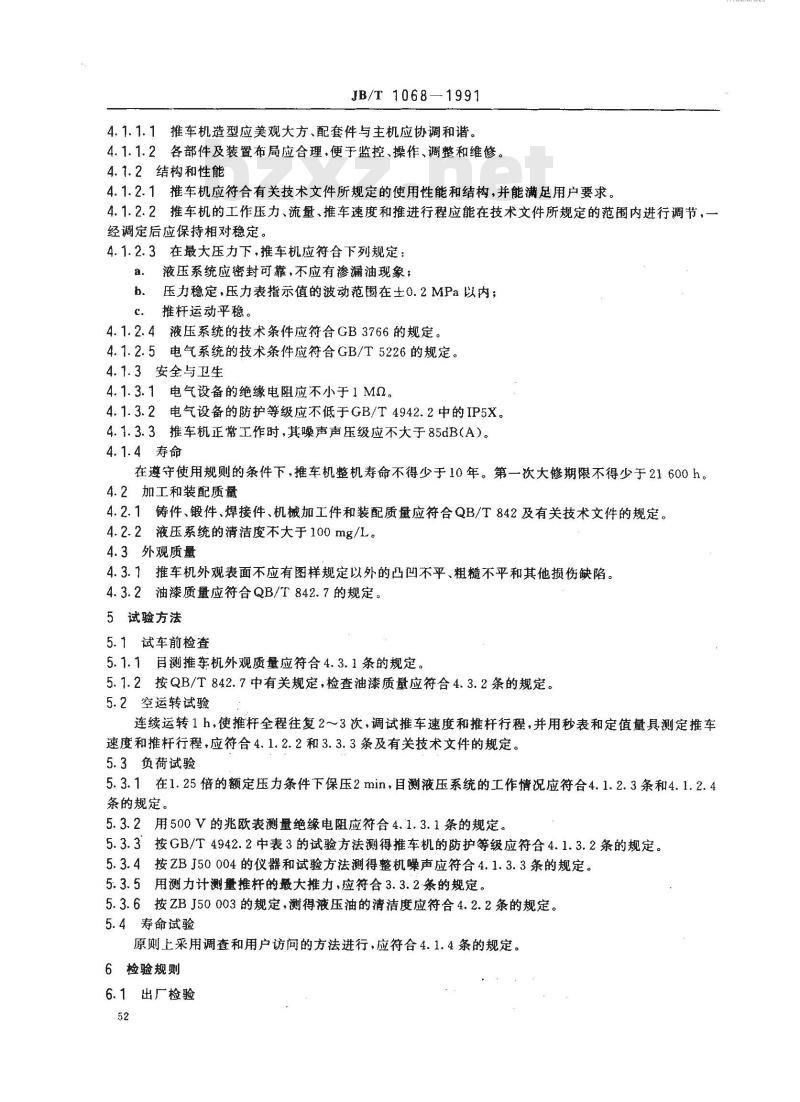

4.1.1.1推车机造型应美观大方、配套件与主机应协调和谐。4.1.1.2各部件及装置布局应合理、便于监控、操作、调整和维修。4.1.2结构和性能
4.1.2.1推车机应符合有关技术文件所规定的使用性能和结构，并能满足用户要求。4.1.2.2推车机的工作压力、流量、推车速度和推进行程应能在技术文件所规定的范围内进行调节，经调定后应保持相对稳定。
4.1.2.3在最大压力下，推车机应符合下列规定：液压系统应密封可靠，不应有渗漏油现象；a.
压力稳定，压力表指示值的波动范围在土0.2MPa以内；b.
推杆运动平稳。
4.1.2.4液压系统的技术条件应符合GB3766的规定。4.1.2.5电气系统的技术条件应符合GB/T5226的规定。4.1.3安全与卫生
4.1.3.1电气设备的绝缘电阻应不小于1MQ。4.1.3.2电气设备的防护等级应不低于GB/T4942.2中的IP5X。4.1.3.3推车机正常工作时，其噪声声压级应不大于85dB(A）。4.1.4寿命
在遵守使用规则的条件下，推车机整机寿命不得少于10年。第一次大修期限不得少于21600h。4.2加工和装配质量
4.2.1铸件、锻件、焊接件、机械加工件和装配质量应符合QB/T842及有关技术文件的规定。4.2.2液压系统的清洁度不大于100mg/L。4.3外观质量
4.3.1推车机外观表面不应有图样规定以外的凸凹不平、粗糙不平和其他损伤缺陷。4.3.2油漆质量应符合QB/T842.7的规定。5试验方法
5.1试车前检查
5.1.1目测推车机外观质量应符合4.3.1条的规定。5.1.2按QB/T842.7中有关规定，检查油漆质量应符合4.3.2条的规定。5.2空运转试验
连续运转1h，使推杆全程往复2~3次，调试推车速度和推杆行程，并用秒表和定值量具测定推车速度和推杆行程，应符合4.1.2.2和3.3.3条及有关技术文件的规定。5.3负荷试验
5.3.1在1.25倍的额定压力条件下保压2min，目测液压系统的工作情况应符合4.1.2.3条和4.1.2.4条的规定。
5.3.2用500V的兆欧表测量绝缘电阻应符合4.1.3.1条的规定。5.3.3按GB/T4942.2中表3的试验方法测得推车机的防护等级应符合4.1.3.2条的规定。5.3.4按ZBJ50004的仪器和试验方法测得整机噪声应符合4.1.3.3条的规定。5.3.5用测力计测量推杆的最大推力，应符合3.3.2条的规定。5.3.6按ZBJ50003的规定，测得液压油的清洁度应符合4.2.2条的规定。5.4寿命试验
原则上采用调查和用户访问的方法进行，应符合4.1.4条的规定。6检验规则
6.1出厂检验
JB/T1068—1991

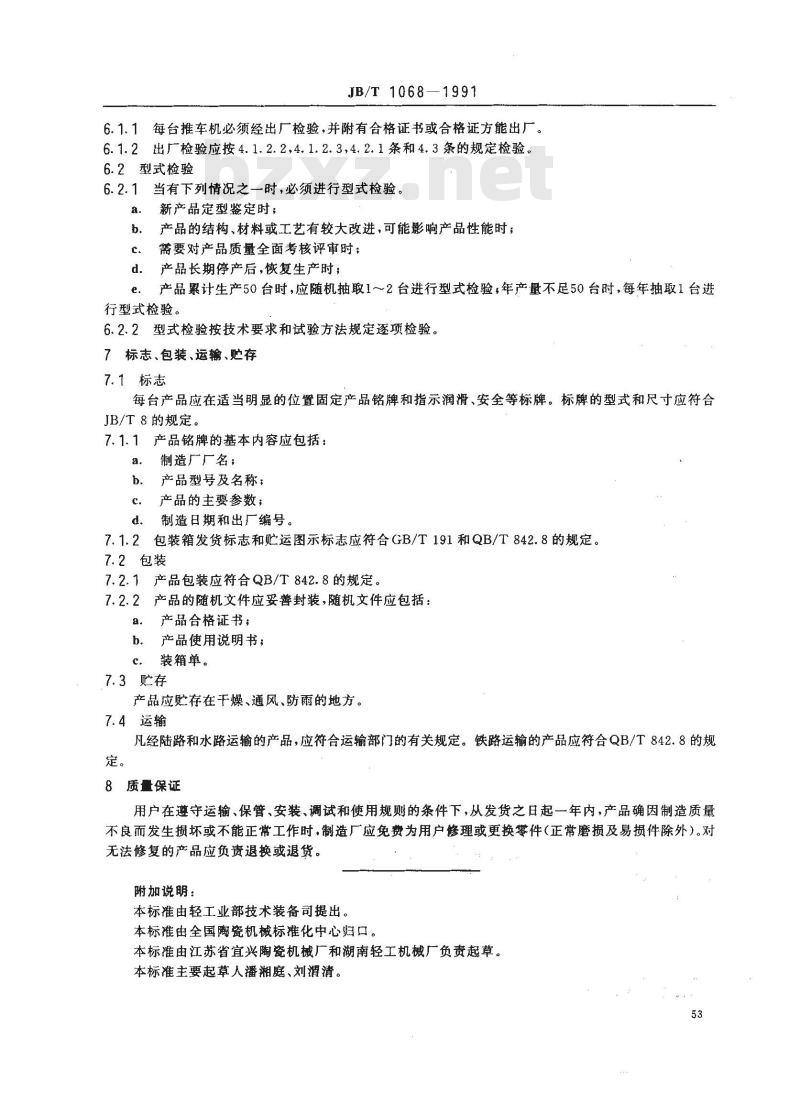

6.1.1每台推车机必须经出厂检验，并附有合格证书或合格证方能出厂。6.1.2出厂检验应按4.1.2.2，4.1.2.3,4.2.1条和4.3条的规定检验。6.2型式检验
当有下列情况之一时，必须进行型式检验。a.
新产品定型鉴定时；
产品的结构、材料或工艺有较大改进，可能影响产品性能时：e.
需要对产品质量全面考核评审时；产品长期停产后，恢复生产时；d.
产品累计生产50台时，应随机抽取1～2台进行型式检验，年产量不足50台时，每年抽取1台进行型式检验。
6.2.2型式检验按技术要求和试验方法规定逐项检验。7标志、包装、运输、贮存
7.1标志
每台产品应在适当明显的位置固定产品铭牌和指示润滑、安全等标牌。标牌的型式和尺寸应符合JB/T 8的规定。
7.1.1产品铭牌的基本内容应包括：a.
制造广厂名；
产品型号及名称；
产品的主要参数；
d．制造日期和出厂编号。
7.1.2包装箱发货标志和贮运图示标志应符合GB/T191和QB/T842.8的规定。7.2包装
7.2.1产品包装应符合QB/T842.8的规定。7.2.2产品的随机文件应妥善封装，随机文件应包括：a.
产品合格证书；
产品使用说明书；
装箱单。
7.3贮存
产品应贮存在干燥、通风、防雨的地方。7.4运输
凡经陆路和水路运输的产品，应符合运输部门的有关规定。铁路运输的产品应符合QB/T842.8的规定。
8质量保证
用户在遵守运输、保管、安装、调试和使用规则的条件下，从发货之日起一年内，产品确因制造质量不良而发生损坏或不能正常工作时，制造厂应免费为用户修理或更换零件（正常磨损及易损件除外）。对无法修复的产品应负退换或退货。附加说明：
本标准由轻工业部技术装备司提出。本标准由全国陶瓷机械标准化中心归口，本标准由江苏省宜兴陶瓷机械厂和湖南轻工机械厂负责起草。本标准主要起草人潘湘庭、刘渭清。53
