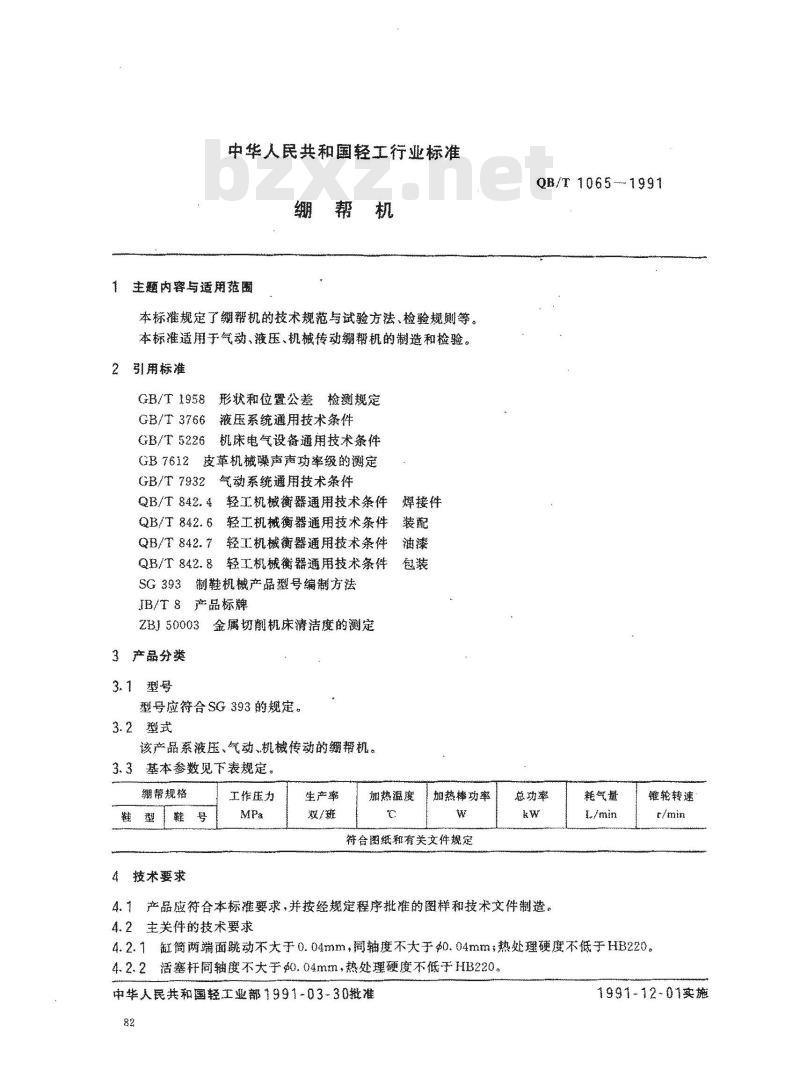

【轻工行业标准(QB)】 绷帮机

中华人民共和国轻工行业标准
主题内容与适用范团
本标准规定了帮机的技术规范与试验方法，检验规划等。本标准适用于气动、液压、机械传动绷帮机的制造和检验。2引用标准
GB/T1958形状和位置公差检测规定GB/T3766液压系统通用技术条件GB/T5226机床电气设备通用技术条件CGB7612皮革机械躁声声功率级的定GB/T7932气动系统通用技术条件QB/T842.4轻工机械衡器通用技术条件焊接件QB/T842.6轻工机械衡器通用技术条件装配QB/T 842.7
轻工机械衡器通用技术条件润漆QB/T842.8轻工机械衡器通用技术条件包装SG393制鞋机械产品型号编制方法IB/T8产品标牌
ZB150003金属切削机床清洁度的测定3产品分类
3.1型号
型号应符合SG393的规定。
3.2型式
该产品系液压、气动、机械传动的翻帮机。3.3基本参数见下表规定。
翻帮规格
4技术妻求
工作压力
生产率
双/斑
加热温度
加热棒功率
符合图纸和有关文件规定
QB/T1065---1991
总功率
4.1产品应符合本标准要求，并按经规定程序批的图样和技术文件制造。4.2主关件的技术要求
耗气量
罐轮转速
t/mmi生
4.2.1缸筒两端面跳动不大于0.04mm，同轴度不大于$0.04mm：热处理硬度不低于HB220。4.2.2活塞杆同轴度不大于60.04mm+热处理硬度不低于HB220。中华人民共和国轻工业部1991-03-30载准82
1991-12-01实施
QB/T1065-1991

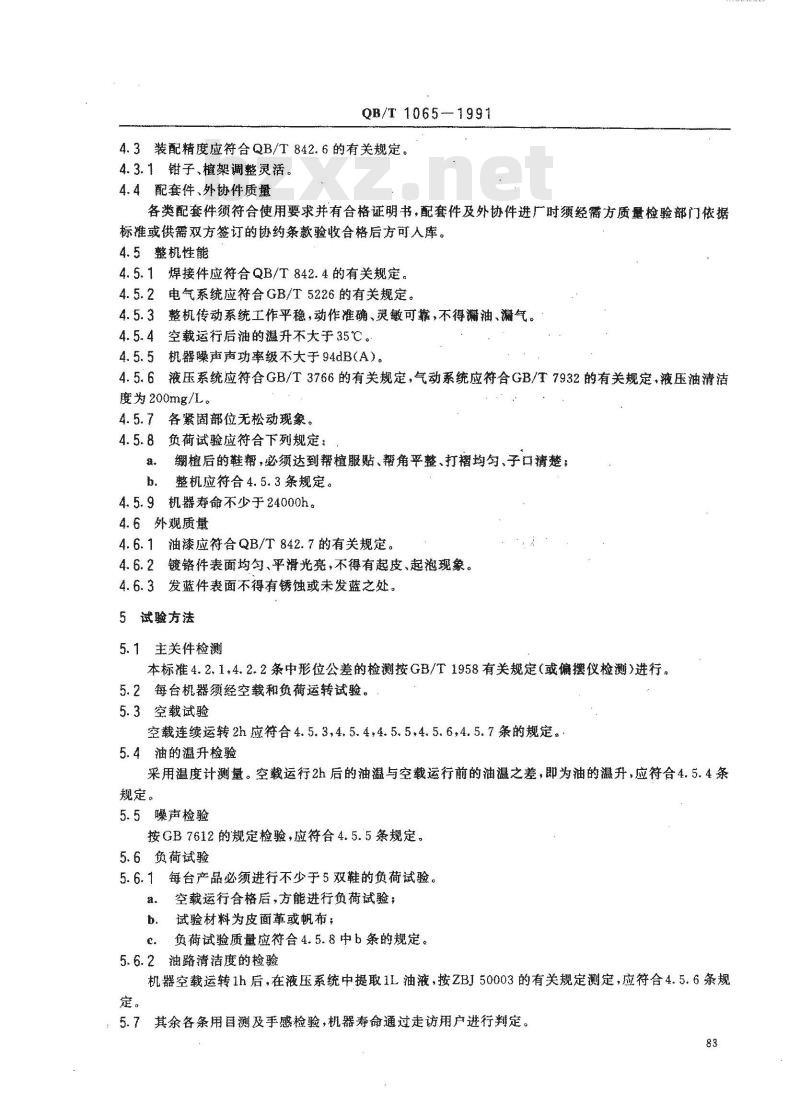

4.3装配精度应符合QB/T842.6的有关规定。4.3.1钳子、檀架调整灵活。
4.4配套件、外协件质量
各类配套件须符合使用要求并有合格证明书，配套件及外协件进厂时须经需方质量检验部门依据标准或供需双方签订的协约条款验收合格后方可人库。4.5整机性能
4.5.1焊接件应符合QB/T842.4的有关规定。4.5.2电气系统应符合GB/T5226的有关规定。4.5.3整机传动系统工作平稳，动作准确、灵敏可靠，不得漏油、漏气。4.5.4空载运行后油的升不大于35℃。4.5.5机器躁声声功率级不大于94dB（A）4.5.6液压系统应符合GB/T3766的有关规定，气动系统应符合GB/T7932的有关规定，液压油清洁度为200mg/L。
4.5.7各紧固部位无松动现象。
4.5.8负荷试验应符合下列规定：糕。绷檀后的鞋帮，必须达到帮植服贴、帮角苹整、打褶均勾、子口楚；b。整机应符合4.5.3条规定。
4.5.9机器寿命不少于24000h。
4.6外观质量
4.6.1油漆应符合QB/T842.7的有关规定。4.6.2镀铬件表面均匀、平滑光毫，不得有起皮、起现象。4.6.3发蓝件囊面不得有锈蚀或未发蓝之处。5试验方法
5.1主关件检测
本标准4.2、1，4.2.2条中形位公差的检测按GB/T1958有关规定（或偏摆仪检测）进行。5.2每台机器须经空载和负荷运转试验。，5.3空载试验
空载连续运转2h应符合4.5.3，4.5.4，.5.5.4.5.6，4.5.7条的规链.·5.4油的温升检验
采用温度计测量。空载运行2h后的油激与空载运行前的油温之差，即为油的温升，应符合4.5.4条规定。
5.5噪声检验
按GB7612的规定检验，应符合4.5.5条规定。5.6贫荷试验
5.6.1每台产品必须进行不少手5双鞋的负荷试验。、空载运行合格后，方能进行负荷试验，b试验材料为皮面革或帆布，
c.负荷试验质量应符合4.5.8中b条的规定。5.6.2油路清洁度的检验
机器空载运转1h后，在液压系统中提取1L油液，按ZBJ50003的有关规定测定，应符合4.5.6条规定。
：5.7其余各条用目测及手感检验，机器寿命通过走访用户进行判定。83

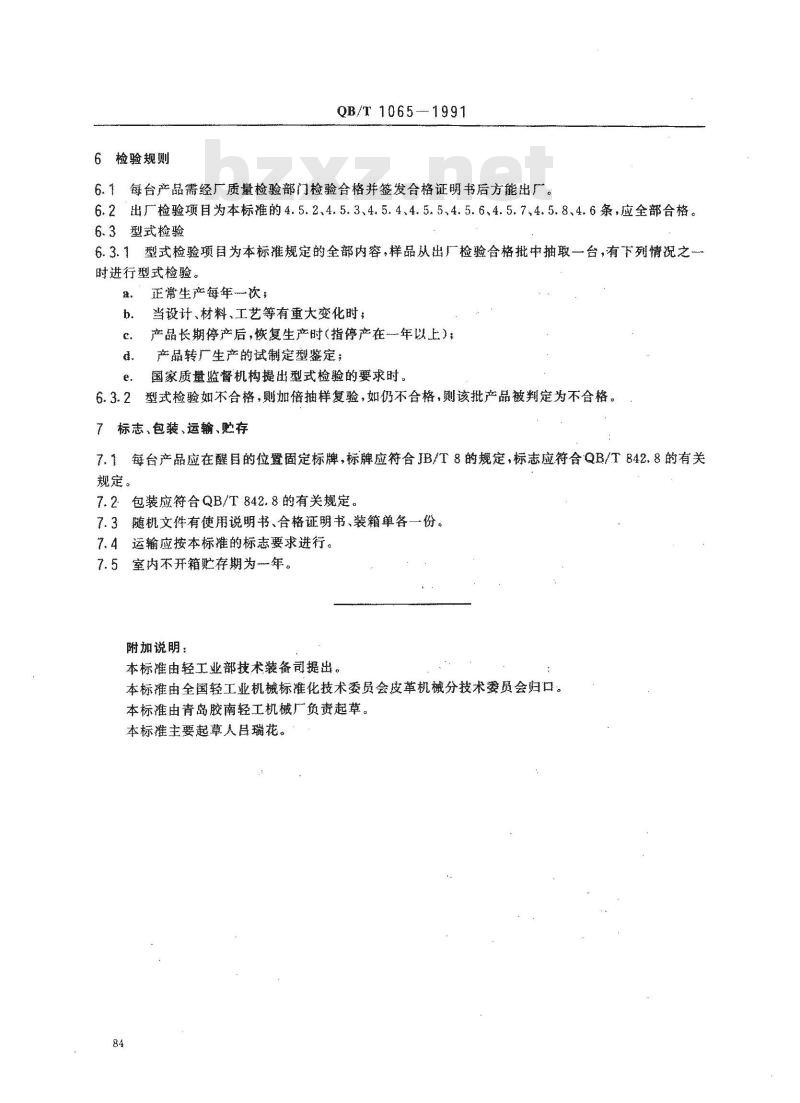

6检验规测
QB/T 1065-1991
6.1每台产品需经厂质量检验部门检验合格并签发合格证明书后方能出厂6.2出厂检验项目为本标准的4.5.2、4.5.3、4.5.4、4.5.5、4.5.6、4.5.7、4.5.8、4.6条，应全部合格。6.3型式检验
6.3.1型式检验项目为本标准规定的全部内容，样品从出厂检验合格批中抽取一台，有下列情况之时进行型式检验。下载标准就来标准下载网
正常生产每年次，
当设计、材料、工艺等有重大变化时；产品长期停产后，恢复生产时（指停产在一年以上)；产品转广生产的试制定型鉴定；国家质量监督机构出型式检验的要求时。型式检验如不合格，则加倍抽样复验，如仍不合格，则该批产品被判定为不合格。7标志、包装、运输、购存
7.1每台产品应在醒目的位置固定标牌，标牌应符合JB/T8的规定，标志应符合QB/T842.8的有关规定。
7.2包装应符合QB/T842.8的有关规定7.3随机文件有使用说明书、合格证明书、装箱单各一份。7.4运输应按本标准的标志要求进行。7.5室内不开箱贮存期为年。
附加说明：
本标准由轻工业部技术装备司提出。本标准由全国轻工业机械标准化技术委员会皮革机械分技术委员会归口。本标准由青岛胶南轻工机械厂负费起草。本标准主要起草人瑞花。
