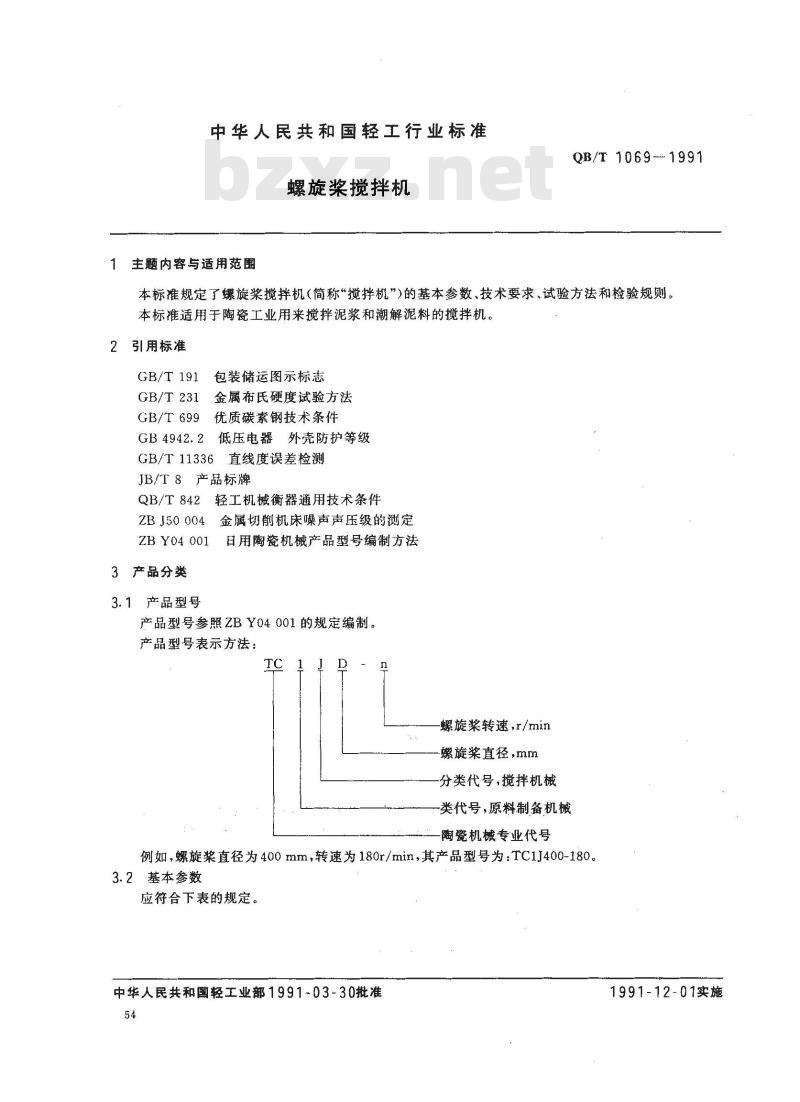

【轻工行业标准(QB)】 螺旋桨搅拌机

中华人民共和国轻工行业标准
螺旋桨搅拌机
主题内容与适用范围
QB/T 1069---1991
本标准规定了螺旋浆搅拌机（简称“搅拌机”）的基本参数、技术要求、试验方法和检验规则。本标准适用于陶瓷工业用来搅拌泥浆和潮解泥料的搅拌机。引用标准
包装储运图示标志
GB/T 191 1
金属布氏硬度试验方法
GB/T 231
优质碳素钢技术条件
GB/T 699
GB 4942. 2
低压电器外壳防护等级
直线度误差检测
GB/T 11336
JB/T8产品标牌
QB/T 842
轻工机械衡器通用技术条件
ZB J50 004
金属切削机床噪声声压级的测定日用陶瓷机械产品型号编制方法ZB Y04 001
3产品分类
3.1产品型号
产品型号参照ZBY04001的规定编制。产品型号表示方法：
螺旋浆转速，r/min
螺旋浆直径，mm
分类代号，搅拌机械
-类代号，原料制备机械
陶瓷机械专业代号
例如，螺旋浆直径为400mm，转速为180r/min，其产品型号为：TC1J400-180。3.2基本参数下载标准就来标准下载网
应符合下表的规定。
中华人民共和国轻工业部1991-03-30批准54
1991-12-01实施

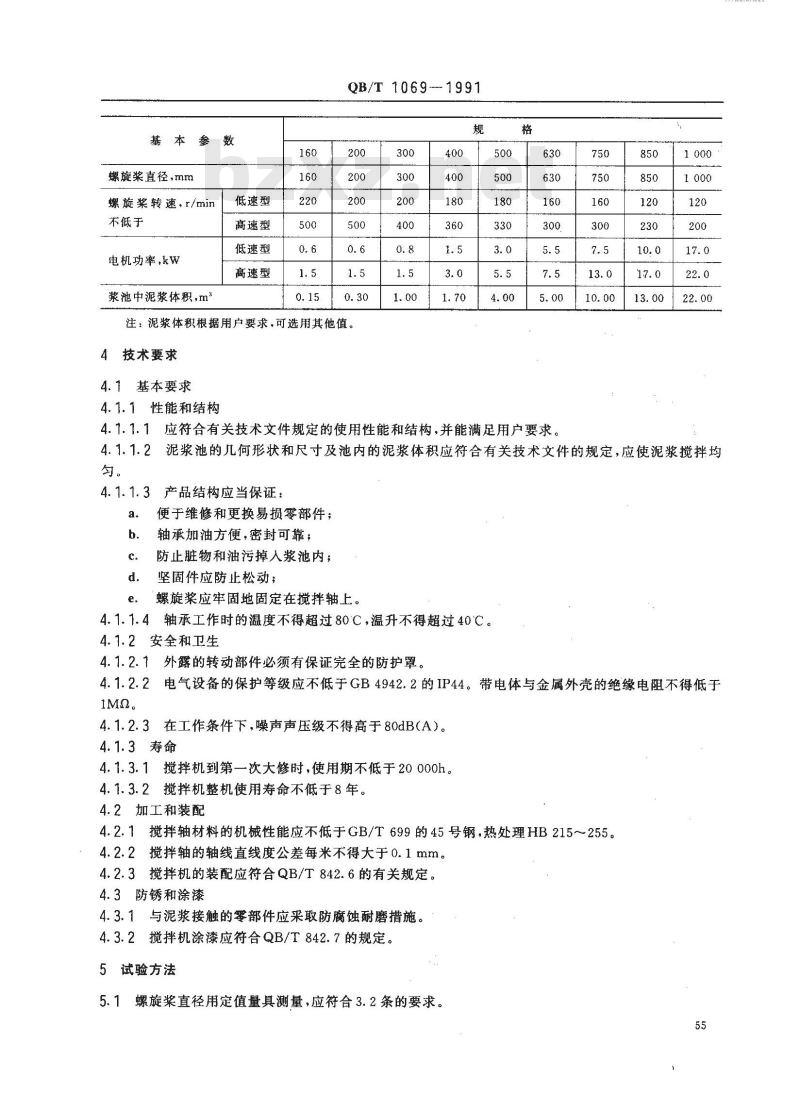

基本参数
螺旋浆直径,mm
螺旋桨转速，r/min
不低于
电机功率，kW
浆池中泥浆体积，m*
低速型
高速型
低速型
高速型
QB/T 1069---1991
注：泥浆体积根据用户要求，可选用其他值。4技术要求
4.1基本要求
4.1.1性能和结构
4.1.1.1应符合有关技术文件规定的使用性能和结构，并能满足用户要求。750
4.1.1.2泥浆池的几何形状和尺寸及池内的泥浆体积应符合有关技术文件的规定，应使泥浆搅拌均匀。
产品结构应当保证：
4. 1. 1. 3
便于维修和更换易损零部件；
轴承加油方便，密封可靠，
防止脏物和油污掉人浆池内；
坚固件应防止松动；
螺旋桨应牢固地固定在搅拌轴上。4.1.1.4轴承工作时的温度不得超过80℃，温升不得超过40℃。4.1.2安全和卫生
4.1.2.1外露的转动部件必须有保证完全的防护罩。2电气设备的保护等级应不低于GB4942.2的IP44。带电体与金属外壳的绝缘电阻不得低于4. 1. 2. 2
1M0。
在工作条件下，噪声声压级不得高于80dB(A）。4.1.3寿命
4.1.3.1搅拌机到第一次大修时，使用期不低于20000h。4.1.3.2搅拌机整机使用寿命不低于8年。4.2加工和装配
4.2.1搅拌轴材料的机械性能应不低于GB/T699的45号钢，热处理HB215～255。4.2.2搅拌轴的轴线直线度公差每米不得大于0.1mm。4.2.3搅拌机的装配应符合QB/T842.6的有关规定。4.3防锈和涂漆
4.3.1与泥浆接触的零部件应采取防腐蚀耐磨措施。4.3.2搅拌机涂漆应符合QB/T842.7的规定。5试验方法
5.1螺旋浆直径用定值量具测量，应符合3.2条的要求。55
QB/T1069-1991

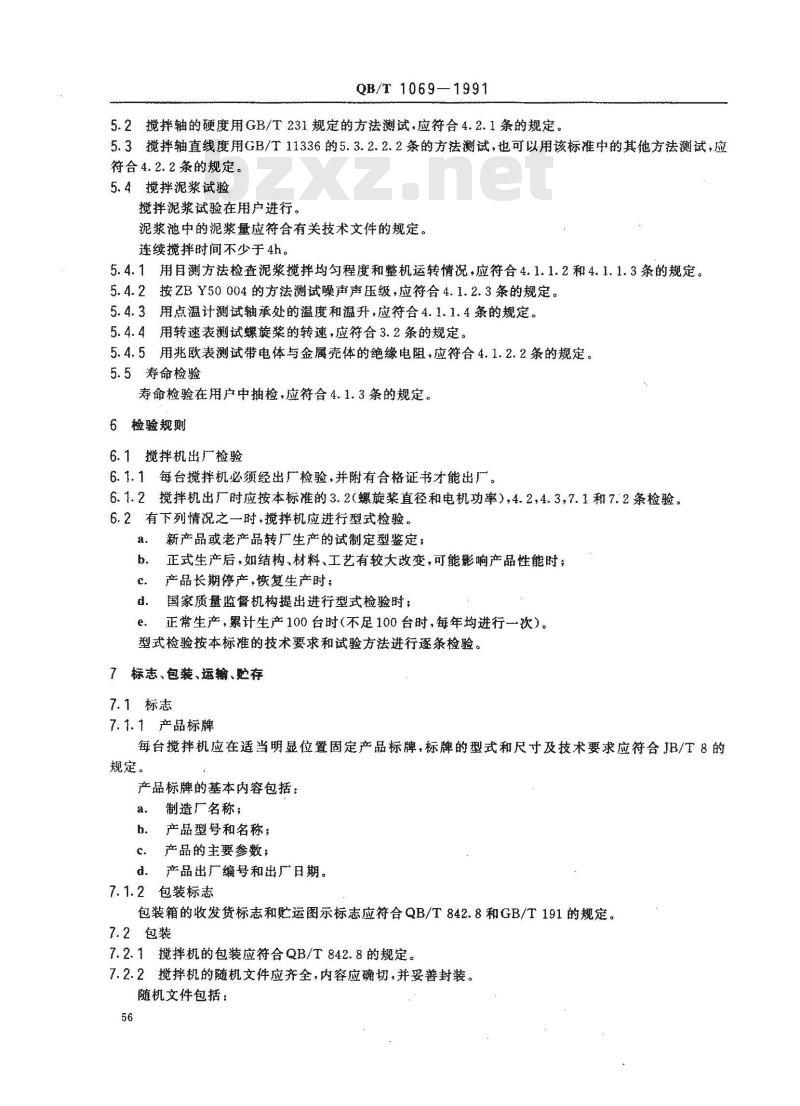

5.2揽拌轴的硬度用GB/T231规定的方法测试，应符合4.2.1条的规定。5.3搅拌轴直线度用GB/T11336的5.3.2.2.2条的方法溯试，也可以用该标推中的其他方法测试，应符合4.2.2茶的规定。
5.4搅拌泥浆试验
搅拌泥浆试验在用户进行。
泥浆池中的泥浆量应符合有关技术文件的规定。连续搅拌附间不少于4h
5.4.1用自测方法检查泥浆揽拌均匀程度和整机运转情况，应符合4.1.1.2和4.1.1.3条的规定。5.4.2按ZBY50004的方法测试噪声声压级，应符合4.1.2.3条的规定。5.4.3用点计测试轴承处的溢度和温升，应符合4.1.1.4条的规定。5.4.4用转速表测试螺旋的转速，应符合3.2条的规定。5.4.5用兆欧表测试带电体与金属壳体的绝缘电阻，应符合4.1.2.2条的规定。5.5寿命检验
寿命检验在用户中抽检，应符合4.13条的规定。6检验规卿
6.1搅拌机出厂检验
6.1.1每台搅拌机必须经出厂检验，并附有合格证书才能出厂6.1.2搅拌机出厂时应按本标准的3.2（螺旋浆直径和电机功率），4.2，4.3，7.1和7.2条检验。6.2有下列情况之一时，搅拌机应进行型式检验。新产品或老产品转厂生产的试制定型鉴定；a.
正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；产品长期停产，恢复生产时
国家质量监督机构提出进行型式检验时；正常生产，累计生产100台时（不足100台时，每年均进行一次）。型式检验按本标准的技术要求和试验方法进行逐条检验。7标志、包装、运输、存
7.1标志
7.1.1产品标牌
每台搅拌机应在适当明显位置固定产品标牌，标牌的型式和尺寸及技术要求应符合B/T8的规定。
产品标牌的基本内容包括：
制造广名称；
产品型号和名称；
产品的主要参数；
产品出厂编号和出厂日期。
7.1.2包装标
包装箱的收发货标志和贮运图示标志应符合QB/T842.8和GB/T191的规定。7.2包装
7.2.1搅拌机的包装应符合QB/T842.8的规定。7.2.2搅拌机的随机文件应齐全，内容应确切，并妥善封装。随机文件包括：
产品使用说明书；
产品合格证书；
装箱单（包括备件、附件清单）。7.3运输

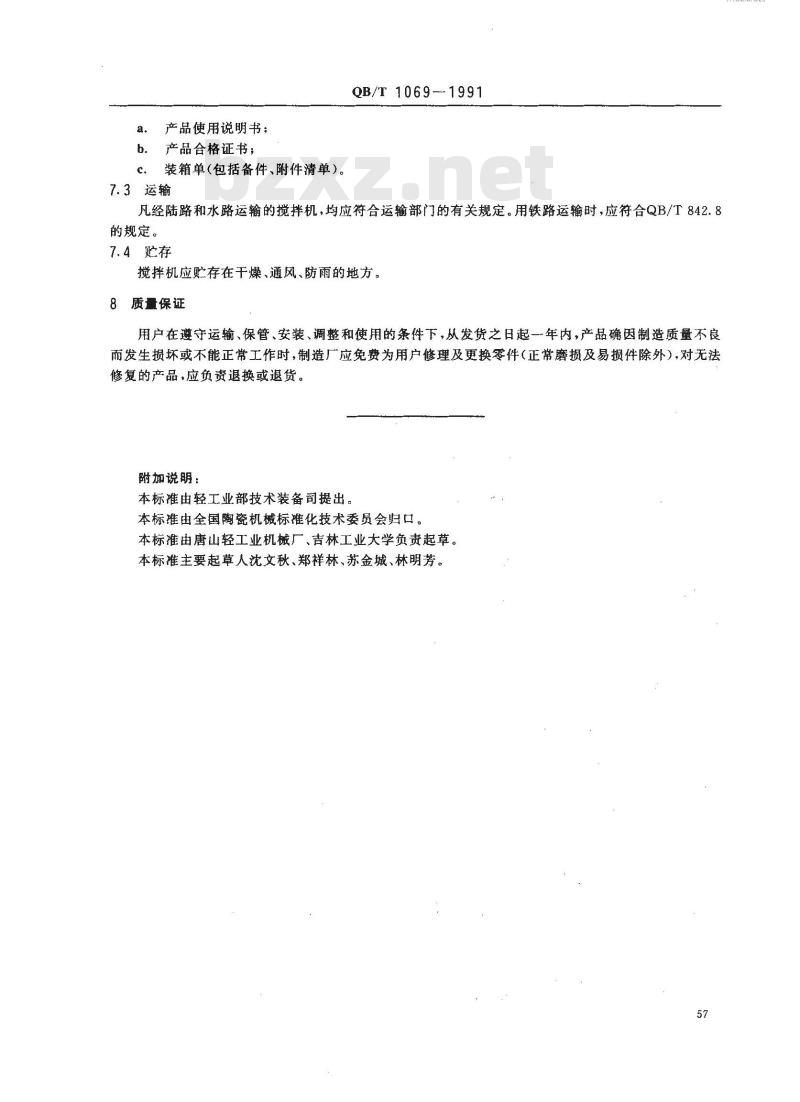

QB/T1069-1991
凡经陆路和水路运输的搅拌机，均应符合运输部门的有关规定。用铁路运输时，应符合QB/T842.8的规定。
7.4贮存
搅拌机应贮存在干燥、通风、防雨的地方。8质量保证
用户在遵守运输、保管、安装、调整和使用的条件下，从发货之日起一年内，产品确因制造质量不良而发生损坏或不能正常工作时，制造厂应免费为用户修理及更换零件（正常磨损及易损件除外），对无法修复的产品，应负责退换或退货。附加说明：
本标准由轻工业部技术装备司提出。本标准由全国陶瓷机械标准化技术委员会归口。本标准由唐山轻工业机械厂、吉林工业大学负责起草。本标准主要起草人沈文秋、郑祥林、苏金城、林明芳。57
