中华人民共和国行业标准
塑料门窗合页（铰链
QB/T123591

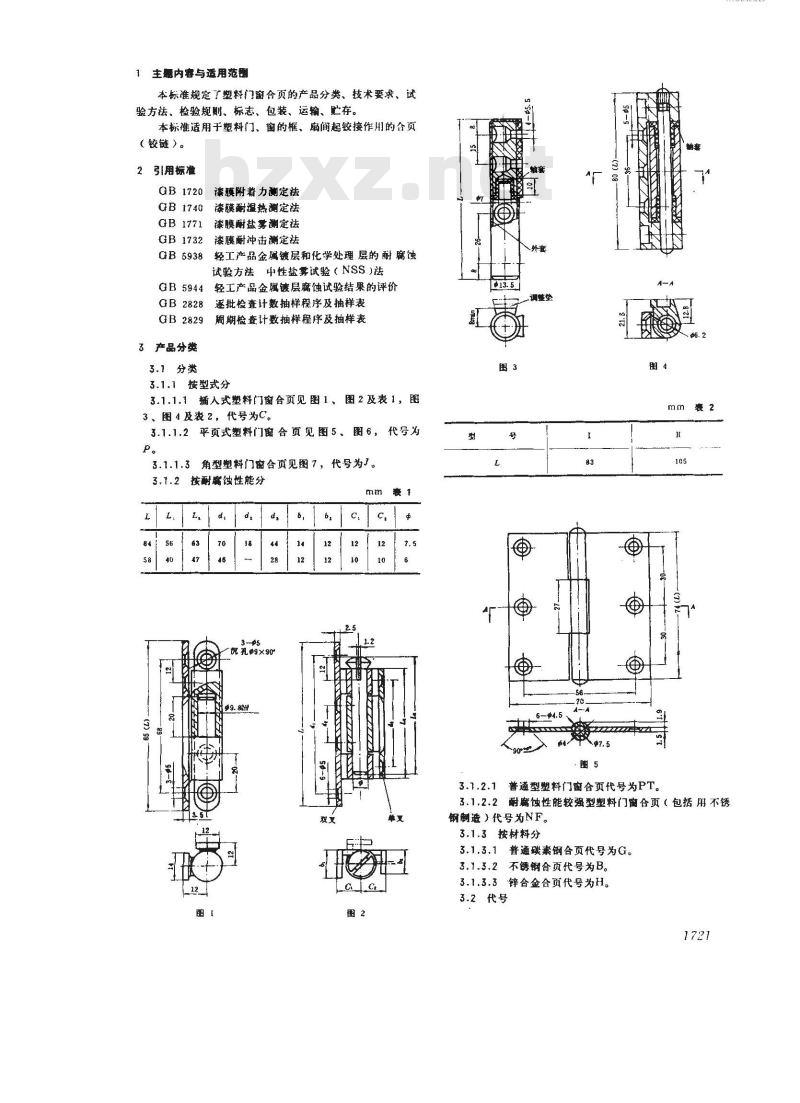

中华人民共和国轻工业部批准并发布1991-09-10批准1992-04-01实施1主题内容与适用范围
本标准规定了塑料门密合页的产品分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存。本标准适用于塑料门、窗的框、扇间起铰接作用的合页（铰链）。
2 引用标准
GB1720漆膜附着力测定法
GB1740
GB 1771
GB1732
漆膜耐温热测定法
漆膜耐盐雾测定法
漆膜耐冲击测定法
GB5938
轻工产品金属镀层和化学处理层的耐腐蚀试验方法中性盐雾试验（NSS）法轻工产品金属镀层腐蚀试验结果的评价GB5944
GB 2828逐批检查计数抽样程序及抽样表周期检查计数抽样程序及抽样表GB 2829
3产品分类
3.1分类
3.1.1按型式分
3.1.1.1 插人式塑料门窗合页见图1、图2及表 1，图3、图4及表2，代号为C。
3.1.1.2平页式塑料门窗合页见图5、图6，代号为P
3.1.1.3角型塑料门窗合页见图7，代号为」。3,1.2按耐腐蚀性能分Www.bzxZ.net
克扎89×90
调整势
3.1.2.1普通型塑料门窗合页代号为PT。mm
Ti KAoNiiKAc
3.1.2.2耐腐蚀性能较强型塑料门窗合页（包括册不锈钢制造）代号为NF。
3.1.3按材料分
3.1.3.1普通碳素钢合页代号为G。3.1.3,2不锈钢合页代号为B。
3.1.3.3锌合金合页代号为H。
3.2代号

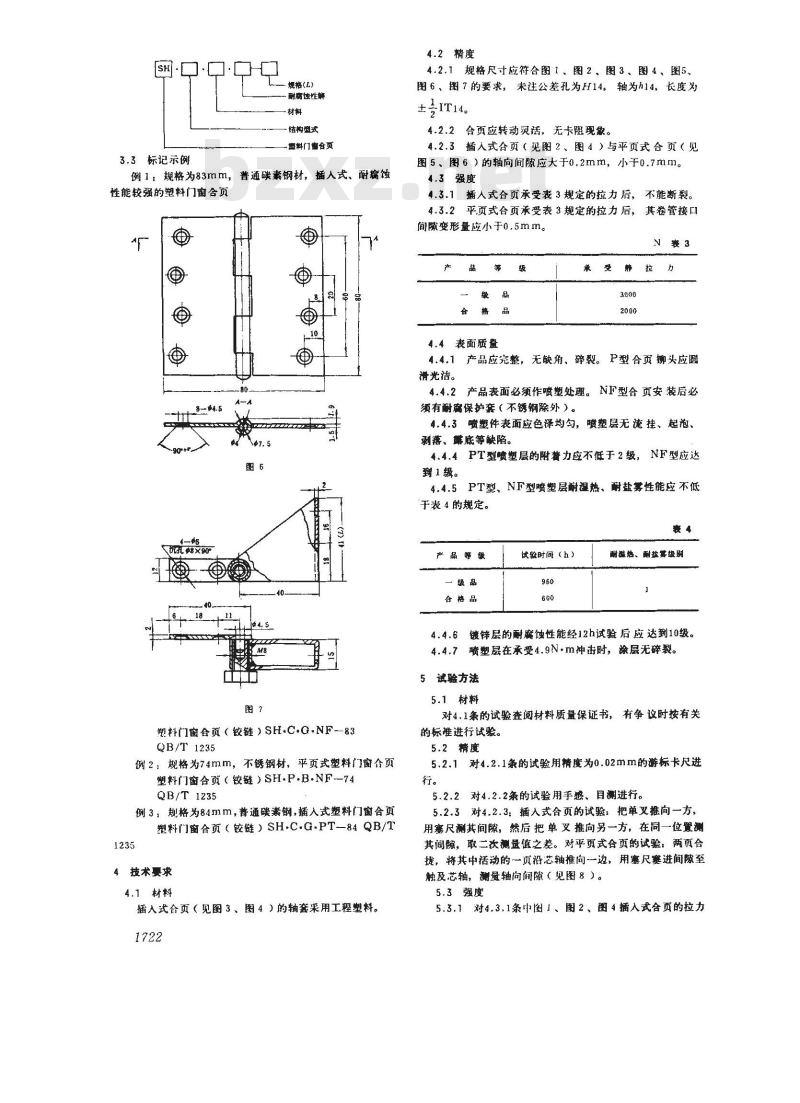

3.3标记示例
规格(L)
耐病蚀性解
一结构型式
整料门瘤含页
普通碳素钢材，插人式、耐腐蚀例1：规格为83mm，
性能较强的塑料门窗合页
塑料门窗合页（铰链）SH.C.G.NF—83QB/T 1235
例2：规格为74mm，不锈钢材，平页式塑料门窗合页塑料门窗合页（铰链）SH·P·B.NF-74QB/T 1235
例3：规格为84mm，普通碳素钢，插人式塑料门窗合页塑料门窗合页（铰链）SH.C.G-PT一84QB/T1235
4技术要求
4.1材料
插入式合页（见图3、图4）的轴套采用工程塑料。1722
4.2精度
4.2.1规格尺寸应符合图1、图2、图3、图4、图5、图6、图7的要求，未注公差孔为H14，轴为h14，长度为±贵IT14。
4.2.2合页应转动灵活，无卡阻现象。4.2.3插入式合页（见图2、图4）与平页式合页（见图5，图6）的轴向间隙应大于0.2mm，小于0.7mm。4.3强度
4.3.1插入式合页承受表3规定的拉力后，不能断裂。4.3.2平页式合页承受表3规定的拉力后，其卷管接口间随变形量应小于0.5mm。
合格品
4.4表面质盘
承受静拉
4.4.1产品应究整，无缺角、碎裂。P型合页铆头应滑光洁。
4.4.2产品表面必须作喷塑处理。NF型合页安装后必须有耐腐保护套（不锈钢除外）。4.4.3喷塑件表面应色泽均匀，喷塑层无流挂、起泡，剥落、露底等缺陷。
4.4.4PT型喷塑层的附着力应不低于2级，NF型应达到1级。
4.4.5 PT型、NF型喷塑层耐湿热、耐盐雾性能应 不低于表4的规定。
产品等级
一级品
合格品
试验时间（h）
耐温热、耐盐算级别
4.4.6镀锌层的耐腐蚀性能经12h试验后应达到10级。4.4.7喷塑层在承受4.9N·m冲击时，涂层无碎裂。5试验方法
5.1材料
对4.1条的试验查阅材料质量保证书，有争议时按有关的标准进行试验。
5.2精度
5.2.1对4.2.1条的试验用精度为0.02mm的游标卡尺进行。
5.2.2对4.2.2条的试验用手感、目测进行。5.2.3对4.2.3；插入式合页的试验：把单叉推向一方，用塞尺测其间陵，然后把单又推向另一方，在同一位置测其间隙，取二次测盘值之差。对平页式合页的试验：两页合找，将其中活动的一页沿芯轴推向一边，用塞尺窦进间隙至触及芯轴，测量轴向间隙（见图8）。5.3强度
5.3.1对4.3.1条中图1、图2、图4插入式含页的拉力2 (测量间胰)
(糖载)位与
Z(测量间敏)
(禅叉)
试验：按图9实际使用状态把合页固定在夹具上，幻速施加室规定的拉力，保持30S。
5.3.2对4.3.1条中图3插人式合页的拉力试验：按图10实际使用状态把两个间一规格、型式的合页固定在夹具上，匀速施加至规定拉力，保持30s。5.3.3对4.3.2条平页式合页的拉力试验：将合页按使用状态固定在夹具上，并使两页片成180°，在与芯轴垂直并顺页片方向施加拉力至规定值，保持30s，测卷管接口间滕的变形量。
5.4表面质盘
目测进行试
5.4.1对4.4.1、4.4.2、4.4,3条用手感、验。
5.4.2对4.4.4条的试验按QB1720进行测试和评级。5.4.3对4.4.5条的试验按GB1740和GB1771进行，按GB1740进行评级。
5.4.4对4.4.6条的试验按GB593B进行，按GB5944进行评价。
5.4.5对4.4.7条的试验按GB1732进行试验和评级。6 检验规则
产品检验分出厂检验和型式检验。6.1出厂检验
6.1.1出厂检验应按 GB 2828 的规定进行，采用一般检查水平I，五次正常检查抽样方案。6.1.2产品必须经过生产厂检验部门检验合格后方能山6.1.3不合格类别、合格质量水平按表5规定。检
肪鼻蚀保护套
规据尺寸
契语性能
轴向间随
产品外观
喷知层表面质量
检验单条
不各格类别
6.2型式检验
6.2.1型式检验按GB2829的规定进行，采用判别水平Ⅱ，一次抽样方案。
6.2.2当避到下列情况之一时，应进行型式检验。a，
新产品或老产品转厂生产的试制定型鉴定；正常生产后，如结构、材料、工艺有较大变化，b.
可能影响产品性能时：
产品停产半年后，恢复生产时，d.
正常生产一年后：
出厂检验结果与上次型式检验有较大差异时。e.
6.2.3型式检验样本需在出厂检验合格批中抽取，其检验项目、判别数组、不合格质量水平（RQL》按表6的规定。
检骏项目
喷塑层抗冲击强度
素重层耐湿结、耐盐睾性能
PT型喷维层附著力
瘦纤层耐病性性能
检监理条群本大，
7标志、包装、运输、贮存
7.1标志
刻别数组
7.1.1外包装箱应标有外形尺寸、毛重、净重、产品名称、产品标记、数量、制造厂名、产地、出厂日期、质量等级。
7.1.2内包装箱应标有产品代号、商标、数量、制造厂名并内附合格证。
7.2包装
产品可采用纸箱包装，应有防潮措施，箱内应有装箱请单、产品说明。
7.3运输
产品在运输中避免冲击、雨淋、受潮及化学品的魔蚀。7.4贮存
产品应忙存在无腐蚀介质，空气流通，相对温度不大于80%的仓库中。
附加说明：
本标准由轻工业部质景标准司提出。本标准由全国建筑五金标准化中心归口。本标准由济南天桥钢塑门窗工业公司，上海市建筑五金工业研究所，上海建筑塑料厂负责起草。本标唯主要起草人马纯海、吴芸芝、朱立弘、王立。1723
