【轻工行业标准(QB)】家具五金家具拉手安装尺寸

本网站发布时间： 2024-08-01 12:59:03

QB/T1241-1991
现行
　点击下载此标准

基本信息

标准号：
QB/T 1241-1991
标准名称：
家具五金家具拉手安装尺寸
标准类别：
轻工行业标准(QB)
标准状态：
现行
发布日期：
1991-09-10
实施日期：
1992-04-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
68.69 KB

手机扫码下载更方便

标准分类号

中标分类号：
轻工、文化与生活用品>>家具>>Y82家具附件

关联标准

出版信息

页数：
4页
标准价格：
8.0 元
出版日期：
1992-04-01

其他信息

起草人：
程小庆、沈炎熊
起草单位：
上海家具五金厂和上海市家具研究所
提出单位：
轻工业部质蛋标准司
发布部门：
中华人民共和国轻工业部
相关标签：
家具五金家具安装尺寸

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了家具拉手的安装尺寸。本标准适用于家具拉手在家具上的安装及其设计。 QB/T 1241-1991 家具五金家具拉手安装尺寸 QB/T1241-1991

标准内容

部分标准内容：

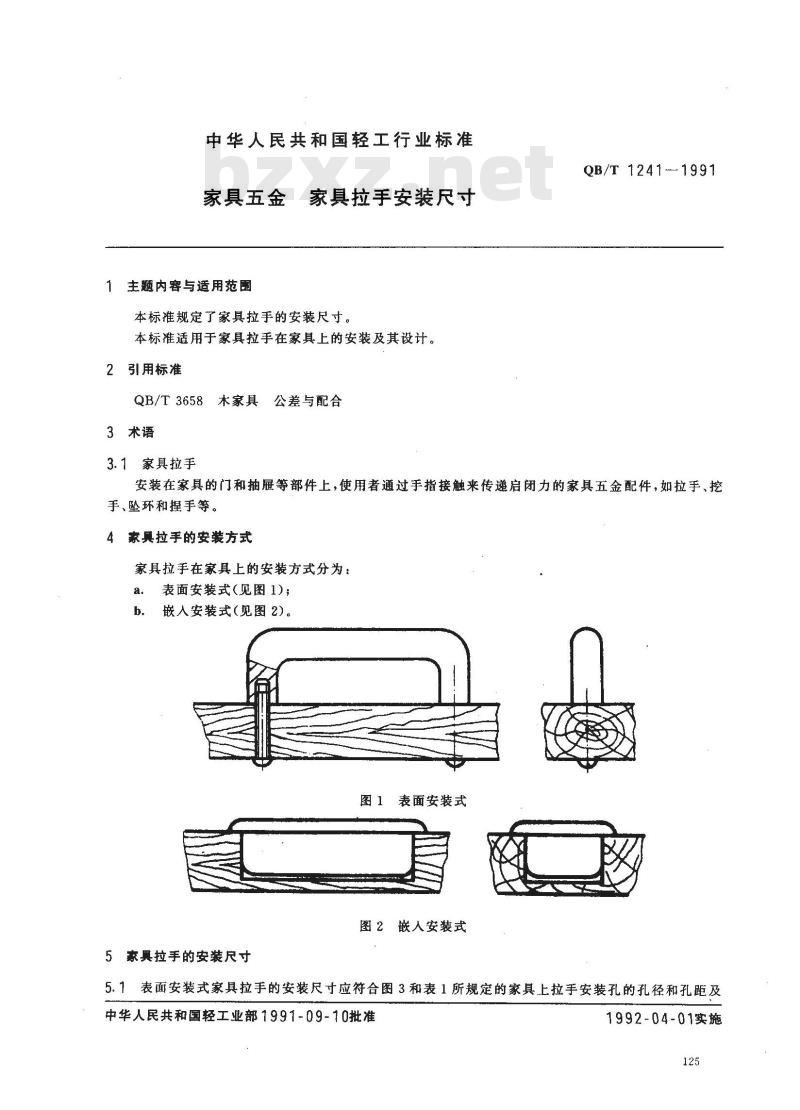

中华人民共和国轻工行业标准
家具五金
主题内容与适用范围
家具拉手安装尺寸
本标准规定了家具拉手的安装尺寸。本标准适用于家具拉手在家具上的安装及其设计。2引用标准
QB/T3658木家具公差与配合
3术语
3.1家具拉手
QB/T 1241-1991
安装在家具的门和抽屉等部件上，使用者通过手指接触来传递启闭力的家具五金配件，如拉手、挖手、坠环和捏手等。
家具拉手的安装方式
家具拉手在家具上的安装方式分为：a.
表面安装式（见图1)；
嵌人安装式（见图2)。
表面安装式
图2嵌人安装式
5家具拉手的安装尺寸

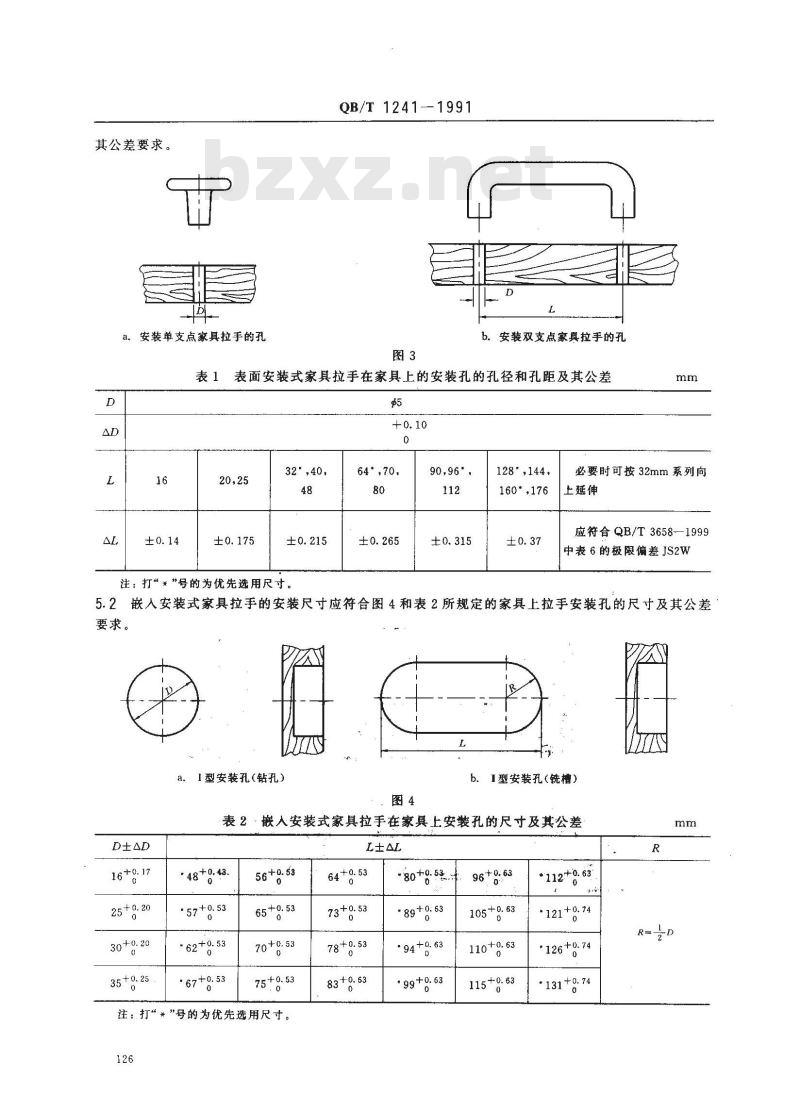

5.1表面安装式家具拉手的安装尺寸应符合图3和表1所规定的家具上拉手安装孔的孔径和孔距及中华人民共和国轻工业部1991-09-10批准1992-04-01实施
其公差要求。
a。安装单支点家具拉手的孔
QB/T 12411991
b。安装双支点家具拉手的孔
表1表面安装式家具拉手在家具上的安装孔的孔径和孔距及其公差DWww.bzxZ.net
32°，40，
注：打*”号的为优先选用尺寸
64*,70,
128',144,
160°,176
必要时可按32mm系列向
上延伸
应符合QB/T3658—1999
中表6的极限偏差JS2W
表2所规定的家具上拉手安装孔的尺寸及其公差嵌人安装式家具拉手的安装尺寸应符合图45.2
4和表
I型安装孔（钻孔）
b.I型安装孔（铣槽）
表2·嵌人安装式家具拉手在家具上安装孔的尺寸及其公差D±AD
*48+0.43.
注：打“*”号的为优先选用尺寸。126
96+9:63
*121+0.74
\126+0.74
*131+0.74
QB/T1241—.1991
附录A
家具拉手上螺钉安装孔的结构型式及尺寸（参考件）

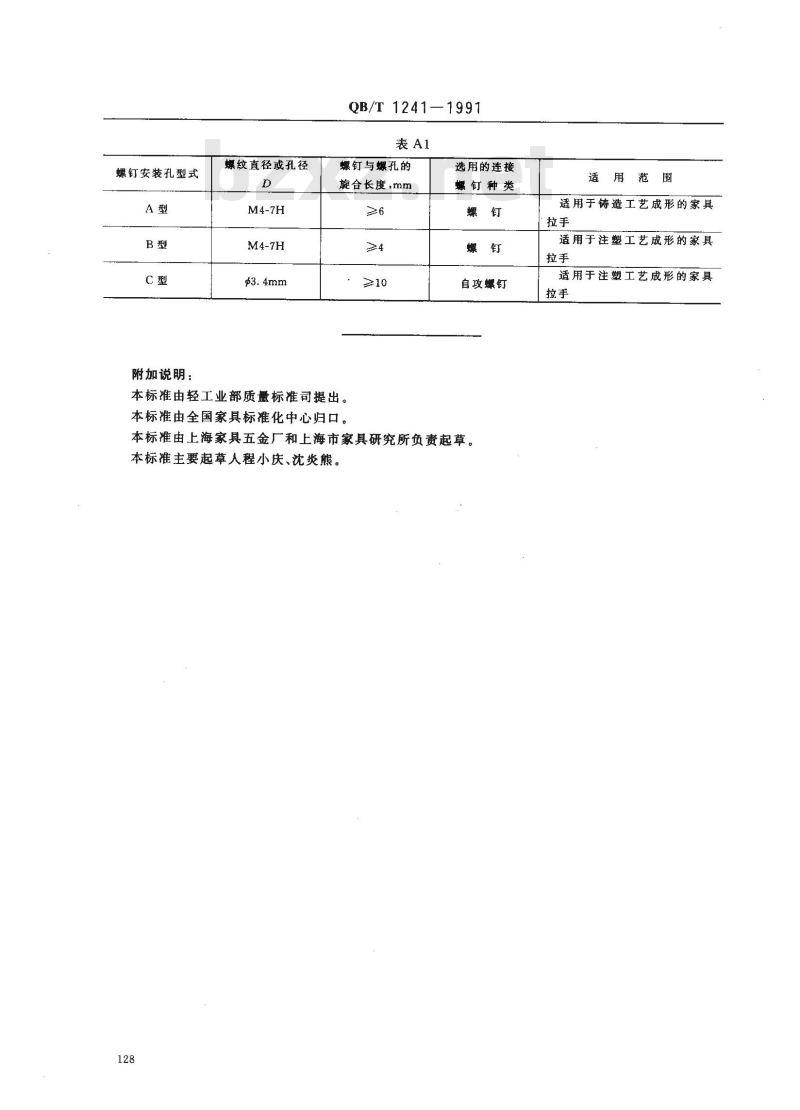

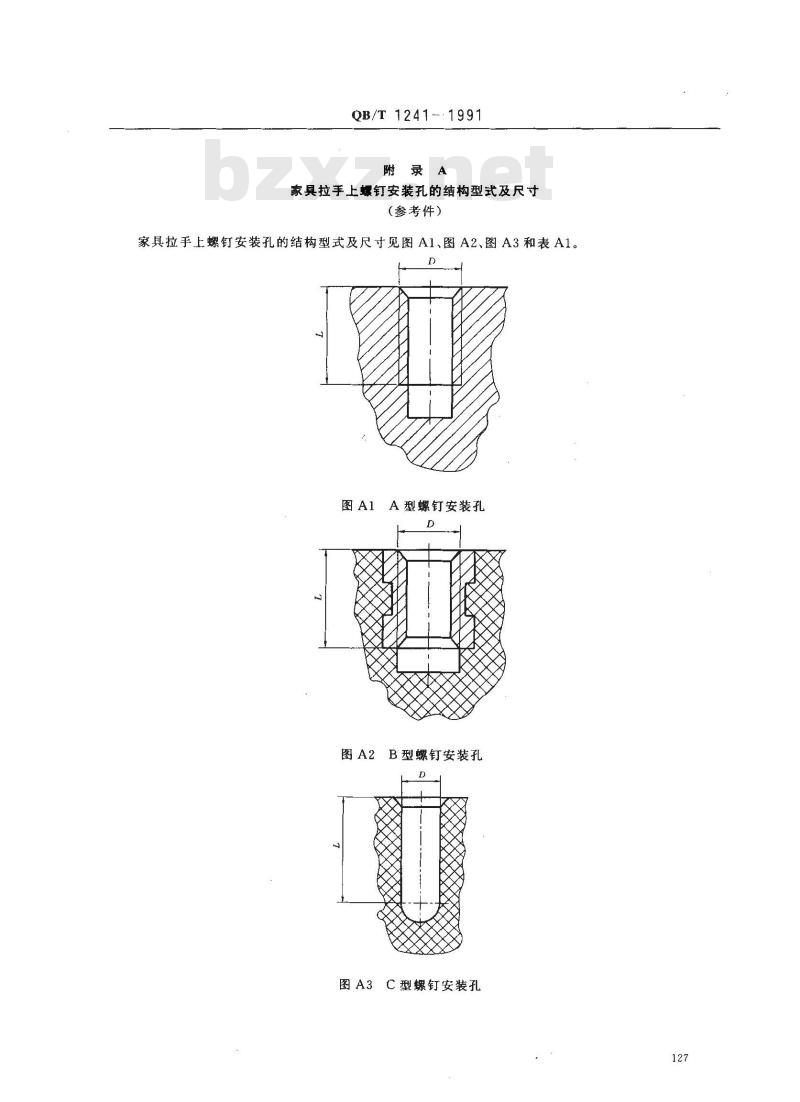

家具拉手上螺钉安装孔的结构型式及尺寸见图A1、图A2、图A3和表A1。D
A型螺钉安装孔
图A2B型螺钉安装孔
图A3C型螺钉安装孔
螺钉安装孔型式
附加说明：
螺纹直径或孔径
QB/T1241—1991
螺钉与螺孔的
旋合长度，mm
本标准由轻工业部质量标准司提出。本标准由全国家具标准化中心归口。选用的连接
螺钉种类
自攻螺钉
本标准由上海家具五金厂和上海市家具研究所负责起草。本标准主要起草人程小庆、沈炎熊。128
适用范围
适用于铸造工艺成形的家具
适用于注塑工艺成形的家具
适用于注塑工艺成形的家具
