【轻工行业标准(QB)】 电磁灶

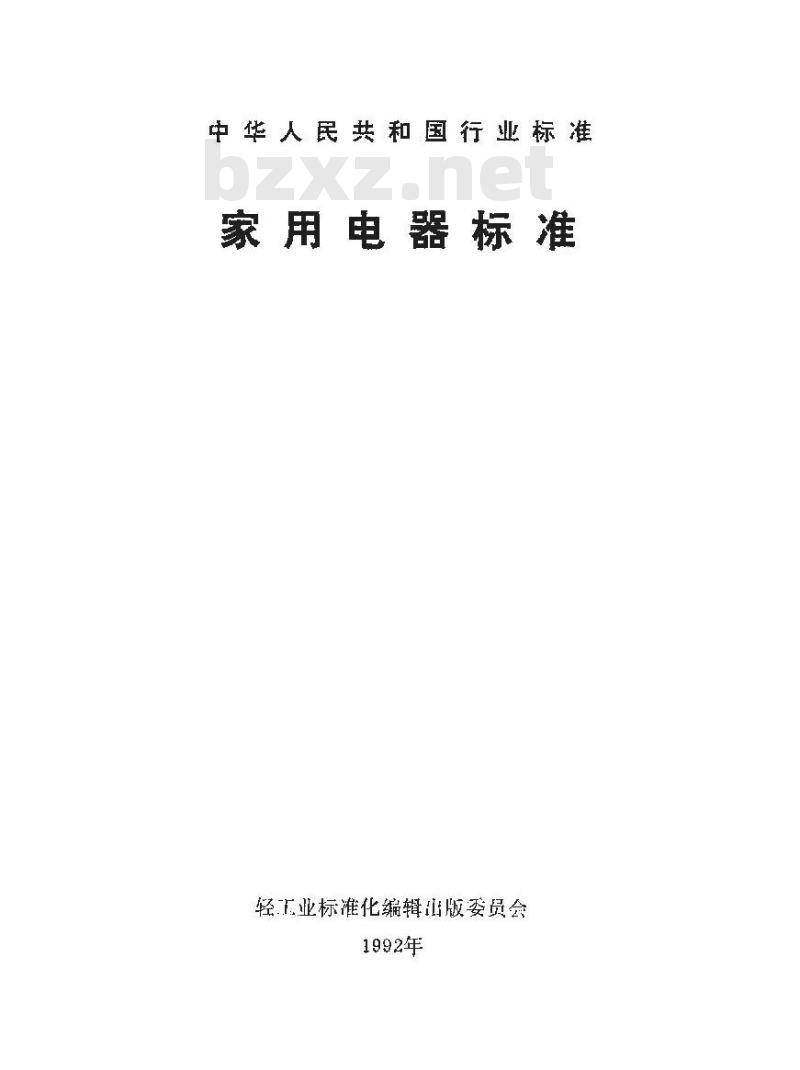

中华人民共和国行业标准
家用电器标准
轻正业标准化编辑山版委员会
1992年

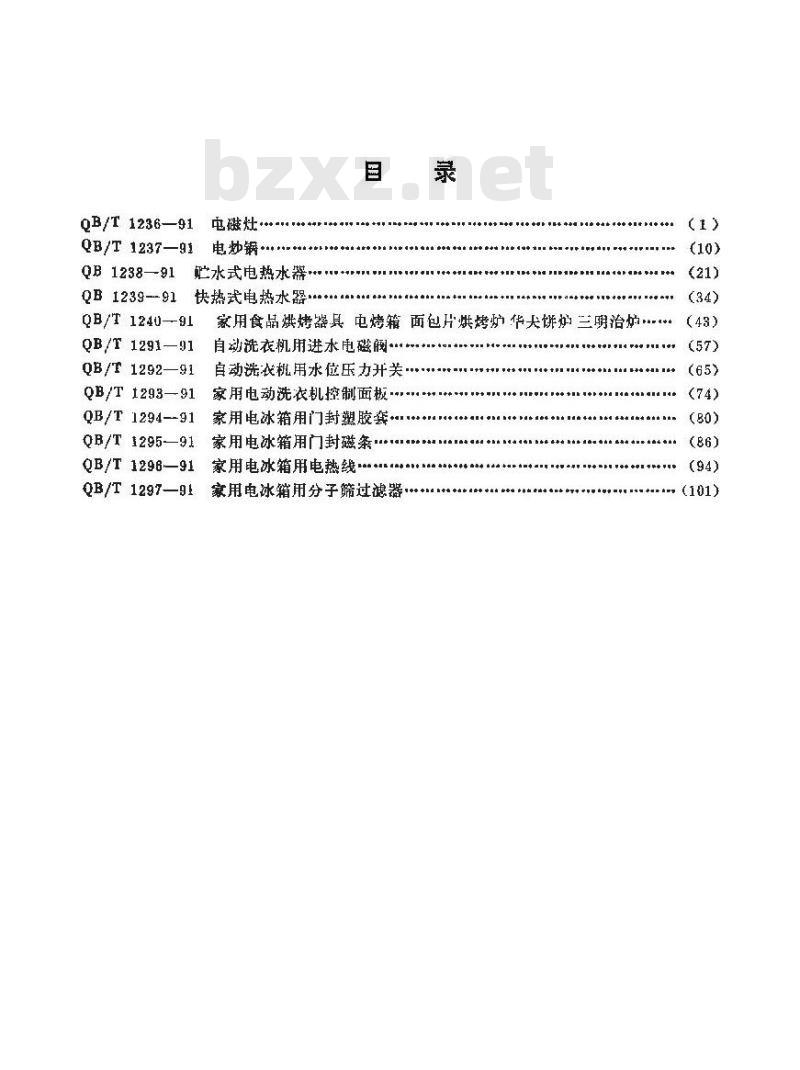

QB/T 1236—91
QB/T 1237—91
QB 1238—91
QB 1239--91
电磁灶
电炒锅
水式电热水器
快热式电热水器·
QB/T 1240--91
QB/T 1291—91
QB/T1292—91
QB/T 1293—91
QB/T 1294--91
QB/T 1295—91
QB/T 1296—91
QB/T 1297—91
家用食品烘烤器具电烤箱面包片烘烤炉华犬饼炉三明治炉*自动洗衣机用进水电磁阀
自动洗衣机用水位压力开关
家用电动洗衣机控制面板
家用电冰箱用门封塑胶套
家用电冰箱用门封磁条
家用电冰箱用电热线
家用电冰箱用分子筛过滤器

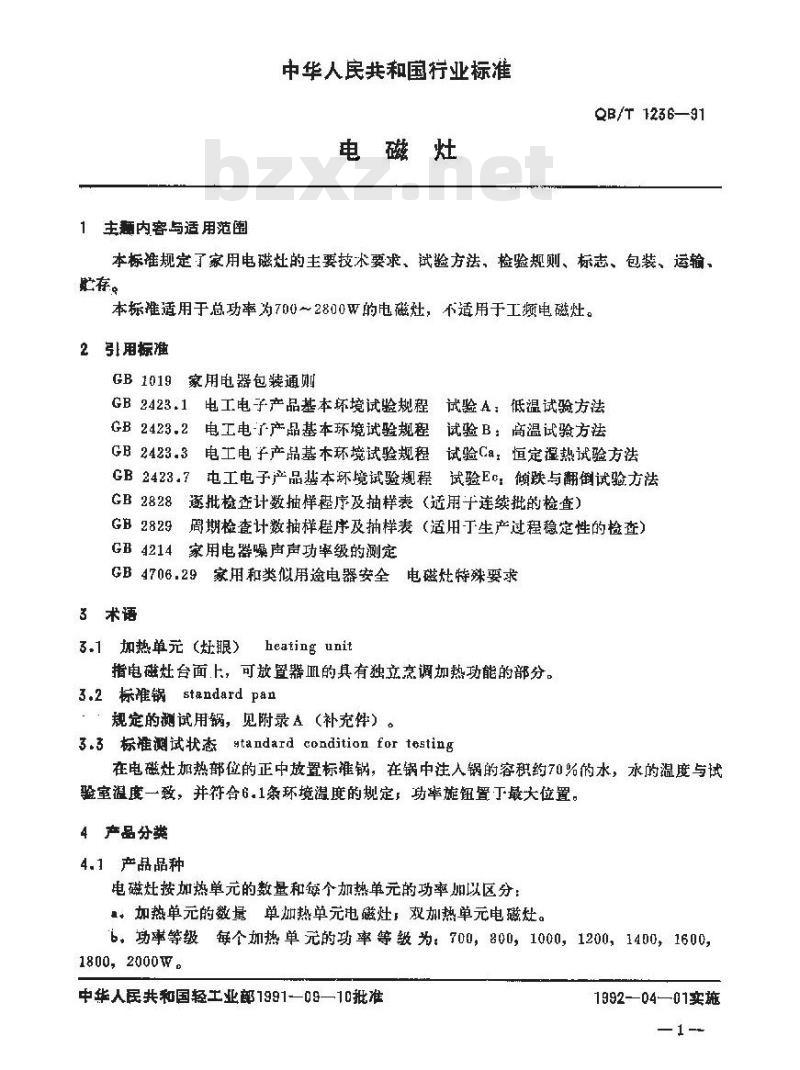

1主题内容与适用范围
中华人民共和国行业标准
电磁灶
QB/T 1236—91
本标准规定了家用电磁灶的主要技术要求、试验方法，检验规则、标志、包装，运输、觉存。
本标准适用于总功率为700～2800W的电磁灶，不适用于工频电磁灶。2引用标准
GB1019家用电器包装通则
GB2423.1电工电子产品基本环境试验规程试验A：低温试验方法GB2423.2电工电-广产品基本环境试验规程试验B：高温试验方法GB2423.3电工电子产品基本环境试验规程试验Ca，恒定温热试验方法GB2423.7电工电子产品斐本环境试验规程试验Ec：倾跌与翻倒试验方法GB2828逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB2829周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）GB4214家用电器噪声声功率级的测定GB4706.29
家用和类似用途电器安全电磁灶特殊要求3术语
3.1加热单元（好眼）heatingunit指电磁灶台面上，可放置器Ⅲ的具有独立烹调加热功能的部分。3.2标雁锅standardpan
规定的测试用锅，见附录A（补充件）。3.3 标准测试状态atandard condition for testing在电灶加热部位的正中放置标准锅，在锅中注人锅的容积约70%的水，水的温度与试验室温度一致，并符合6.1条环境温度的规定，动率旋钮置丁最大位置。4产品分类
4.1产品品种
电磁灶按加热单元的数量和每个加热单元的功率加以区分：加热单元的数量单加热单元电磁灶：双加热单元电磁灶。6，功率等级每个加热单元的功率等毁为：700，800，1000，1200，1400，1600，1800，2000W。
中华人民共和国轻工业郎1991—09—10批准1992-04—01实施

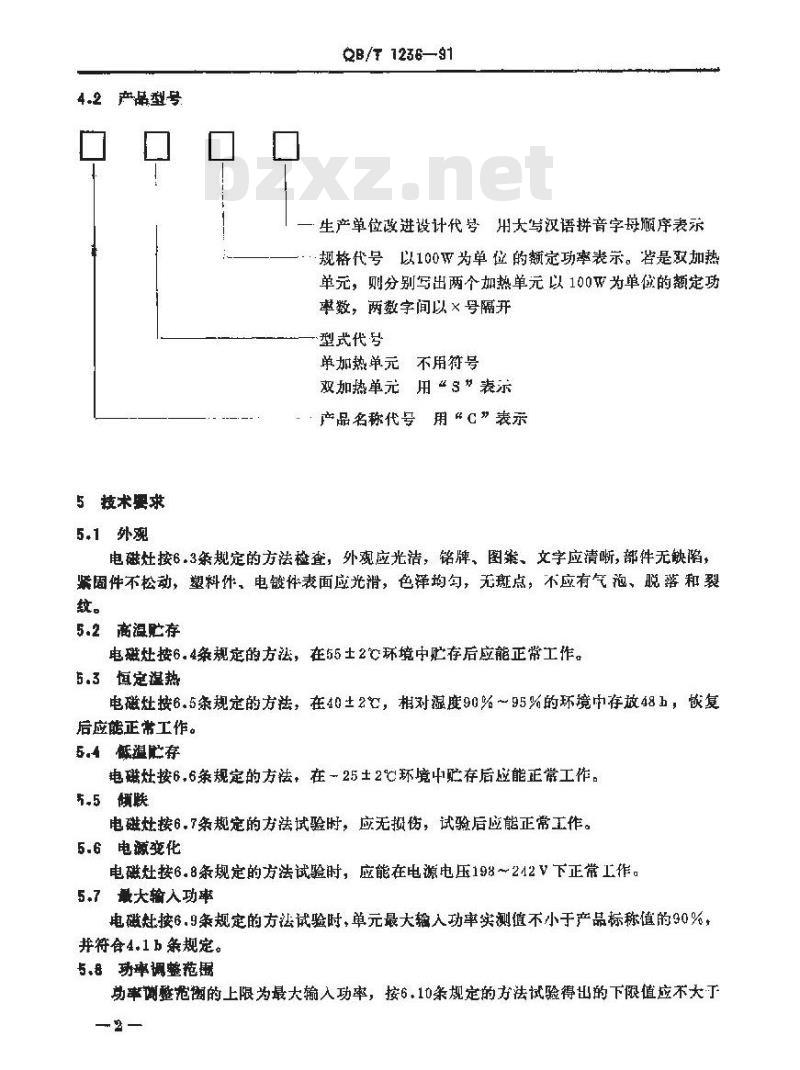

4.2产品型号
5技术果求
5.1外观
QB/T1236—91
生产单位改进设计代号用大写汉语拼音字母顾序表系规格代号：以100W为单位的额定功率表示。若是双加热单元，则分别写出两个加热单元以100W为单位的额定功数，两数字间以×号隔开
型式代号
单加热单元不用符号
双加热单元用“S表示
·产品名称代号用“C”表示
电磁灶按6.3条规定的方法检查，外观应光洁，铭牌、图案、文字应清晰，部件无缺陷，紧固件不松动，塑料件，电镀件表面应光滑，色锋均勾，无斑点，不应有气泡、脱落和裂纹。
5.2商温贮存
电磁灶按6.4条规定的方法，在55±2℃环境中贮存后应能正常工作。5.3恒定温热
电磁灶按6.5条规定的方法，在40±2，相对湿度90%~95%的环境中存放48h，恢复后应能正常工作。
5.4新温忙存
电磁灶按6,6规定的方法，在一25土2℃环境中贮存后应能正常工作。5.5倾肤
电础灶按6,7条规定的方法试验时，应无损伤，试验后应能正常工作。5.6电源变化
电磁灶按6.8条规定的方法试验时，应能在电源电压19～242V下正常工作。5.7最大输入功率
电磁灶按6.9条规定的方法试验时，单元最大捡入功率实测值不小于产品标称值的90%，并符合4.1h条规定。
与.8功率调整范癌
动率谢整范翻的上限为最大输入功率，按6.10条规定的方法试验得出的下限值应不大丁QB/T1236—91

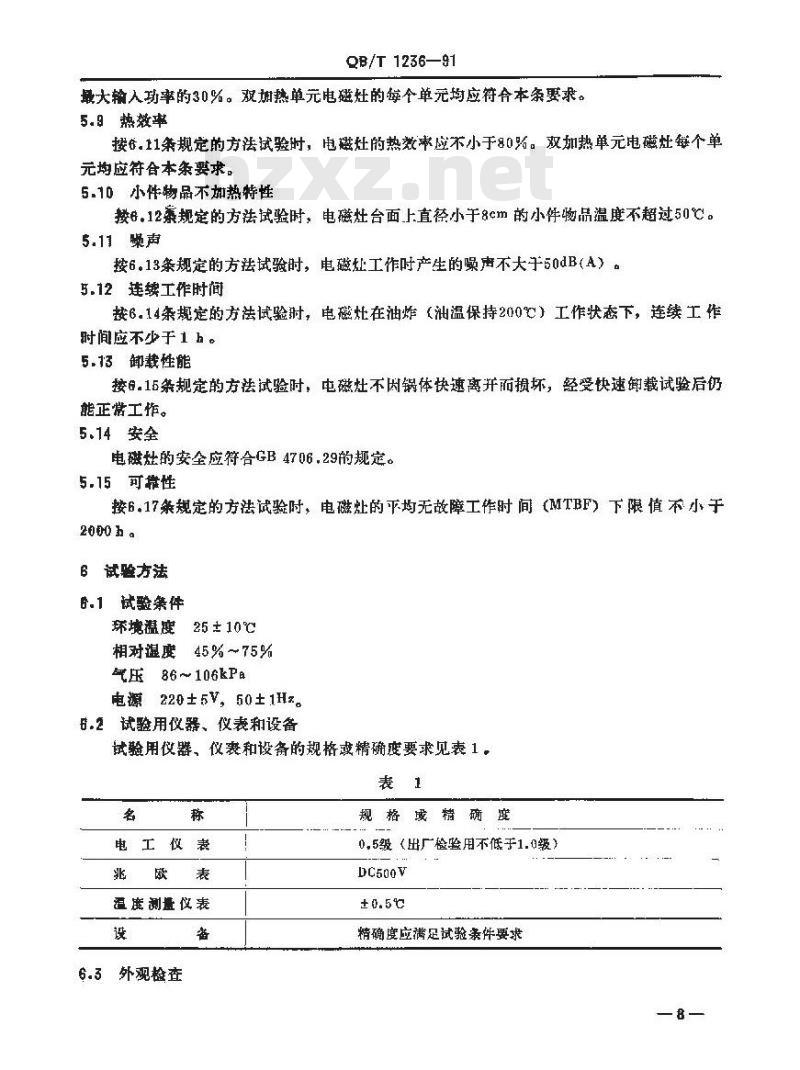

最大输人功率的30%。双珊热单元电避灶的每个单元均应符合本条要求。5.9热效率
接6.11条规定的方法试验时，电磁灶的热效率应不小于80%。双加热单元电磁灶每个单元均应符合本条要求。
5.10小件物品不加热特性
接6.12暴规定的方法试验时，电磁灶台面上直径小于8cm的小件物品温度不超过50℃。5.11噪声
按6.13条规定的方法试验时，电磁处工作时产生的噪声不大于50dB（A）。5.12连续工作时间
接6.14条规定的方法试验时，电磁灶在油炸（油温保持200）工作状态下，连续工作时间应不少于1 h。
5.13载性能
接.15条规定的方法试验时，电磁灶不因锅体快速离并而损坏，经受快速谢载试验后仍能正常工作。bzxz.net
5.14安全
电磁灶的安全应符合GB4706.29的规定。5.15可靠性
按6.17条规定的方法试验时，电磁灶的平均无故障工作时间（MTBF）下限值不小于2000h。
B试验方法
6.1试验条件
环境溢度25±10℃
相对湿度45%~75%
气压 86～106kPa
电源220±5V，50±1Hz
6.2试验用仪器、仪表和设备
试验用议器，仪囊和设备的规格惑精确难要求见表1，表1
电工仪表
温度测量仪表
6.3外观检查
规格域精确度
0,5级（出厂检验用不低于1.0级）DC500V
精确度应满足试验紊件要求
QB/T 1236—91
对电磁灶外观检查采用视检方法，电磁灶外观应符合5。1条要求。6.4高温贮存试验
将电磁灶放在55±2℃中，按GB2423.2规定的程序，不通电，贮存2h。恢复2h后应符合5.2条的要求。
6.5摄热试验
将电磁灶罩于40±2℃，相对湿度90%～95%的试验箱中，按GB2423.3规定的程序，不通电，存放48h，恢复24h后应符合5.3条的要求。6.6低温贮存试验
将电磁灶置于25土2℃条仆下，按GB2423.1规定的程序，不通电，贮存2h，恢复2h后应符合54条要求。
6.7倾跌试验
将电磁灶置于水平台面上，以电磁灶较长边为轴，将另一长边提起30°（乌水平台面夹角），然后放开。倾跌三次。然后提起另一长边倾跌三秋，试验按GB2423.7规定的程序进行，试验后应符合5.5条的要求。6.8电源变化
在198V和242V电源电压下能正常启动工作。应符合5.6条要求。6.9最大输人功率
在标准锅内盛锅容积70%的水，加盖，置于电磁灶加热单元中心并接通电源，将功率调节器调至最大工作位置，测量从接通电源起至水沸腾2min消耗的电能及所用时间，并计算出平均功事，以此作为最大输入功率，应符合5.7条要求。6.10功率调整范围
按6,9条的方法，但功率讽节器调至最小加热位置，测量15min内的平均输人功率，作为最小输入功率。测出的最人、最小输入功率即为输人功率调节范国，应符合5.8条的要求。双加热单元电磁灶应分别测试每个单元的功率调节范围。6.11热效率试验
热效率测定在25土5℃环境温度进行，在标准锅中放入锅容积70%的水（水温T，应与环境温度一致），加盖，放在电磁灶加热单元中心，温度计从锅盖孔的软塞中穿入锅中，水银部分浸入水中，但不能与锅体接触。开启电磁灶电源，把功率调整到最大，待测量耗电量为0.12kWh时，关断电源，搅动水，使永温均句，同时读出温度计读数T，按下述公式计算热效率。
=-(cm+Cm(-T--×100%
武中—热效率，%
Ci—水的比热，J/kgK
C2—锅的比热，J/kgK，
m—水的质量，kg
—一锅和锅盖的质量，k
T,初始水温，
T,最后水温，℃
W-消耗电能量，kwh。
6.12小件物品检测性能试验
QB/T1236—91
用厚度为0.8mm直径为80mm的Q235A（A3）板，置于电磁灶加热中心，接通电源，功率调节器调至最大加热位置，应符合5，10条要求。6.13噪声测试
电磁灶的噪声测试，按GB4214规定的方法进行，在半自由场条件下测试，测量表面为半球面，球面半径为1丑，测量用传声器正对电磁灶，便电磁灶处于标谁测试状态，测得A声应小于50d。应符合5，11条要求。双加热单元电磁灶应在两单元同时工作条件下测试。6.14连续工作时间试验
在标推锅中放人其容积半的植物池，在电灶主先以最大加热功率使油温升至200C器后调整功率旋钮，使油温保持200℃。连续工作1h，应符合5.12茶要求。6.15御载性能试验
将标推锅注入适量的水，置于电磁灶加热单元中心，以最大加热功率进行加热，以10次/in的颊率将锅向上抬高，每次抬高锅底离台面不少于10c，持续1丑丑，电磁灶工作正常，应符合5.13条要求。
6.16安全试验
安全域验按GB4706.29规定进行。6.17可靠性试验
6.17.1试验方案
选高风险率可更换定时截尾试验方案a = β =30%,口=3,u=0，T =1.10,式中 a、8分别为生产厂和定货方承拒的风险率，D为鉴别比，D=%，9。为平均寿命上限值，0.为平均寿命下限值，为可接收的失效次数，e
T为试验时间（0，的倍数）。
6.17.2样本
从人库产品中随机抽样10台。
6.17.3试验应力
6..3.7气候应力
环境湿度35 ± 5℃
相对湿度45%~75%；
大压力86～106 Pa。
6.17.3.2电应力
电源电压220±22V，50±1Hz。
6.17.3.3工作循环
将电磁灶功率调节在最大加热位置，工作1.5h，关机0.5h，作为一个循环，每12个循环后检查：
a。功率调节器全程控制能力：
b。测量最大输人功率。
6.17.4失效判据
QB/T 1236--81
凡属下列故障者，出现一次即为失效一欲。。动率谢节器丧失调节功率的功能b，最大输入功率小于额定值的85%；c。丧失过热保护功能
减同一部位熔断器连续熔断两次。检验规则
电磁灶的检验分为出厂检验和型式检验。7.出F检验
出厂检验项目和顺序见表2。出厂检验即作为产交货的交收检验。7.1.1
最大输入功率
功率调整范围
小件物品检测
泄漏电流
电气强度
接地电阻
技术要求
出检验抽样方案按下述规定或由生产厂和订货方共商定。7.1.2
试验方法
出厂检验遂批进行，按GB2828中有关规定，采用-次计数抽样方案，检查水平Ⅱ：b，不合格分为致命缺陷和A，B、C三类，不合格分类按表8的规定；GB4706.29中的任一项不合格均为致命缺陷，c，合格质量水平AQL值，A类为2.5，B类为4，C类为6.5，本标准规定的批研量以每百单位产品不合格品数表示，致命缺陷判定为一台项不合格即为该批产品不合格d.出厂检验不合格的批应退网供货方，进行100%重检，剃除不合格品，再次提交检验。对重新提交检验，应采用加严检查抽样方案。
纸箱与产品型号不特
纸箱严重损坏
纸箱上标志不搞
泡沫衬垫缺少
缺少使用说期书或合格证
机箱开裂明显拥伤
QB/T 1236—91
技术求
表面有轻度的机校损伤载害斑、污祯、涂复层剥落，有毛刺、锈蚀等现象之一者
谢节脆钮失灵
紧固件松动
电源变化不适应
最大输入功率不符合要求
热效率不符合要求
噪声火
不能连续工作
御载性能不符合要求
功率调节范画下限火于输人率额定值的0%
不符合小件物品检测要求
了.2型式检验
7,2,1当出现下列条件之一时，应进行型式检验。，新产品或老产品转厂生产的试制鉴定；5.1
试验方法
不合桦分类
6，正式生产后，如设计、材料、工艺、结构有较大的改变可能影响产性能时；c。正常批量生产时，每年进行一次检验，可靠性试验每两年进行一次！d.产品停产半年后恢复生产时：，出厂检验结果与上次型式检验有较大差异时f，国家质量监督机构提出进行型式捡验要求时。c
72型式检验应包拆本标和GB4706，29的全部检验项目。技术要求5.1~5.14条，试验方法6.3～6.16条。一股情况下不进行可靠性检验。从出厂检验合格的产品中抽取的样本，不重作出厂检验已经检验过的项目。7.2.3型式检验抛伴方案按接下述规定或由生产厂和订货方共同商定。。型式检验样本从出厂检验合格的品中随机抽取，按GB2829有关舰定，采用二次抽样方案，判别水平Ⅱ
b，不合格分为致命缺陷和A、B、C三类，不合格分类按表3的规定；GB4706.29中的任一项不合格均为致命缺陷；QB/T1236-91
e。不合格质量水平RQL值，A类为50，B类为65，C类为80，不合格质量水平以每百单位产品不合格数表示：抽样数量和判定数组见表4。致命缺陷判定为一台项不合格即为该批产品不合格。
判别水平
一段判别水平
抽样方案
二次抽样
第一次
第二次
样本大小
A类不合格
B类不合格
C类不合格
d，型式检验不合格，允许对造成不合格的原因进行纠正，或对产品进行筛选或修复，然后再抽桦检验。有关检验后的处置办法按GB2829中4.12条的规定。8标志、包、运输，贮存
8.1标志
8.1.1产品标志应符合GB4706.29第7章的规定。8.1.2包装标志应符合GB1019的规定并标明a，小心轻放、怕湿、向上、堆码极限；b.出广甘期
c。 重量, kg,
d，体积，cm，
，外壳色标。
8.2包装
产品包装应符合GB1019有英规定。对经出厂检验合格的产品做好整工作后，连同合格证，说明书、附件等进行包装。并筹合检验要求。8.3运输
包装完整的电磁灶，可用正常的海陆空交通工具运输。运输过程中应避免雨雪直接淋袭。
8.4贮存
包装的电磁灶应贮存在环境温度为10～+40℃，相对混度不大于80%，周围无酸碱性戒其它有害气体的仓库中，存期为一年。界
QB/T 1236—91
附录A
标准的尺寸
(补充件）
标准锅用Q235A（A3）冷轧钢板，尺寸见图A1，底部必须平整。80.8
附加说明
本标准由轻工业部质量标准司提出。本标雄由全国家用电器标雄化中心归口。R15
本标准由航空航天工业部七八所、轻工业部北京家用电器研究所负资起草。本标准主要起草人，孙明新主广悦高连第。9
