【轻工行业标准(QB)】 聚氯乙烯尼龙布基人造革

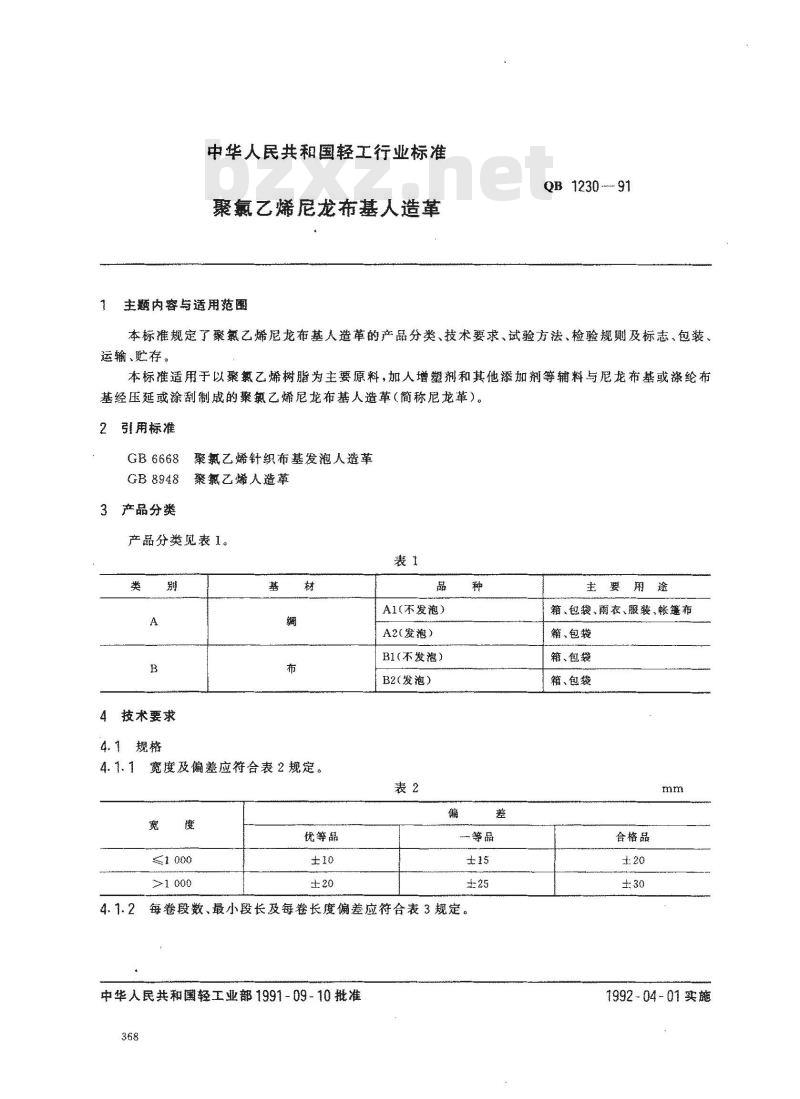

中华人民共和国轻工行业标准
聚氯乙烯尼龙布基人造革
主题内容与适用范围
QB1230-91
本标准规定了聚氯乙烯尼龙布基人造革的产品分类、技术要求，试验方法、检验规则及标志、包装、运输、贮存
本标准适用于以聚氣乙烯树脂为主要原料，加人增塑剂和其他添加剂等辅料与尼龙布基或涤纶布基经压延或涂刮制成的聚氯乙烯尼龙布基人造革(简称尼龙革）。2
引用标准
GB6668
聚氯乙烯针织布基发泡人造革
聚氯乙烯人造革
GB8948
3产品分类
产品分类见表1。
4技术要求
4.1规格
4.1.1宽度及偏差应符合表2规定。宽
优等品
A1（不发滤）
A2（发泡）
B1(不发泡）
B2(发泡）

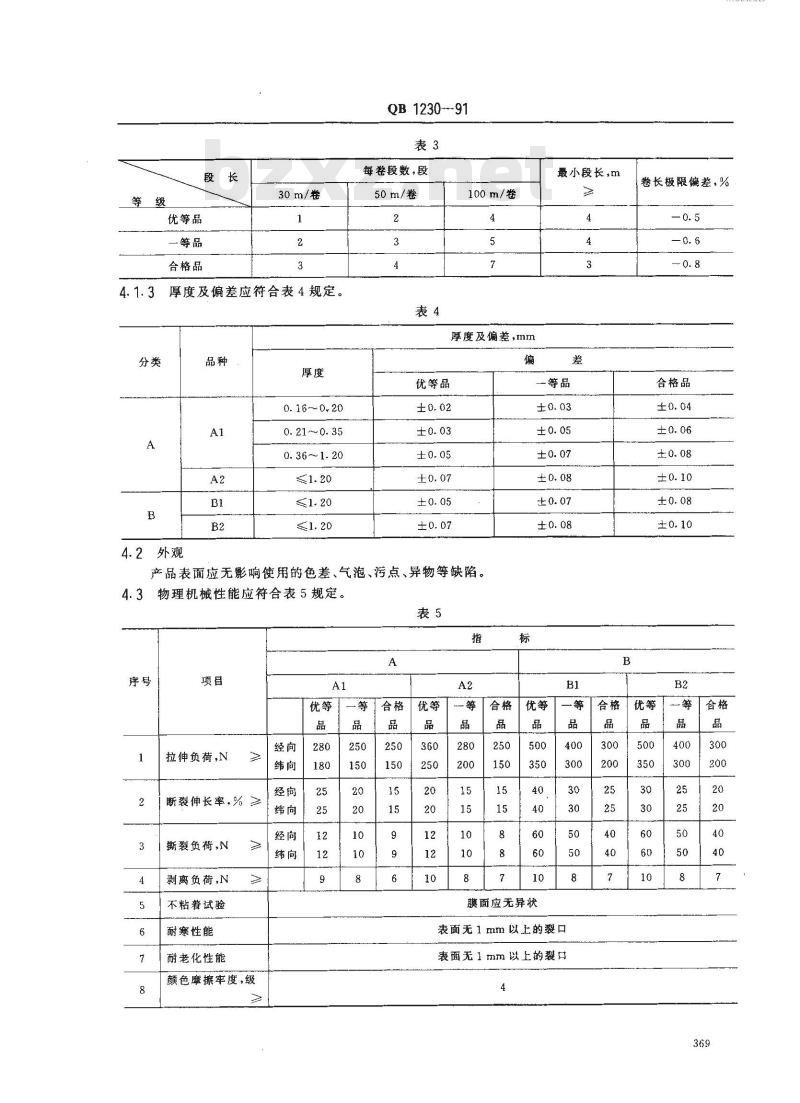

每卷毅数、最小段长及每卷长度偏差应符合表3规。中华人民共和国轻工业部1991-09-10批准368
箱、包袋、翔衣、服装、帐篷布箱、包袋
箱、包藝
箱、包袋
合格品免费标准下载网bzxz
1992-04-01实施
优等品
一等品
合格品
30m/卷
厚度及偏差应符合表4规定。
4.2　外观　
0. 16～0.20
0. 21～0. 35
0.36~~1.20
QB1230--91
每卷段数，段
50m/卷
100m/卷
厚度及偏差，mm
优等品
产品表面应无影响使用的色差、气泡、污点、异物等缺陷。4.3物理机械性能应符合表5规定。表5
拉伸负荷，N
断裂伸长率，%≥
撕裂负荷，N
剥离负荷,N
不粘着试验
耐寒性能
耐老化性能
颜色摩擦牢度，级
最小段长，m
一等品
膜面应无异状
表面无 1 mm 以上的裂口
表面无1 mm以上的裂口
iiKAoNiiKAc
卷长极限偏差，%
合格品

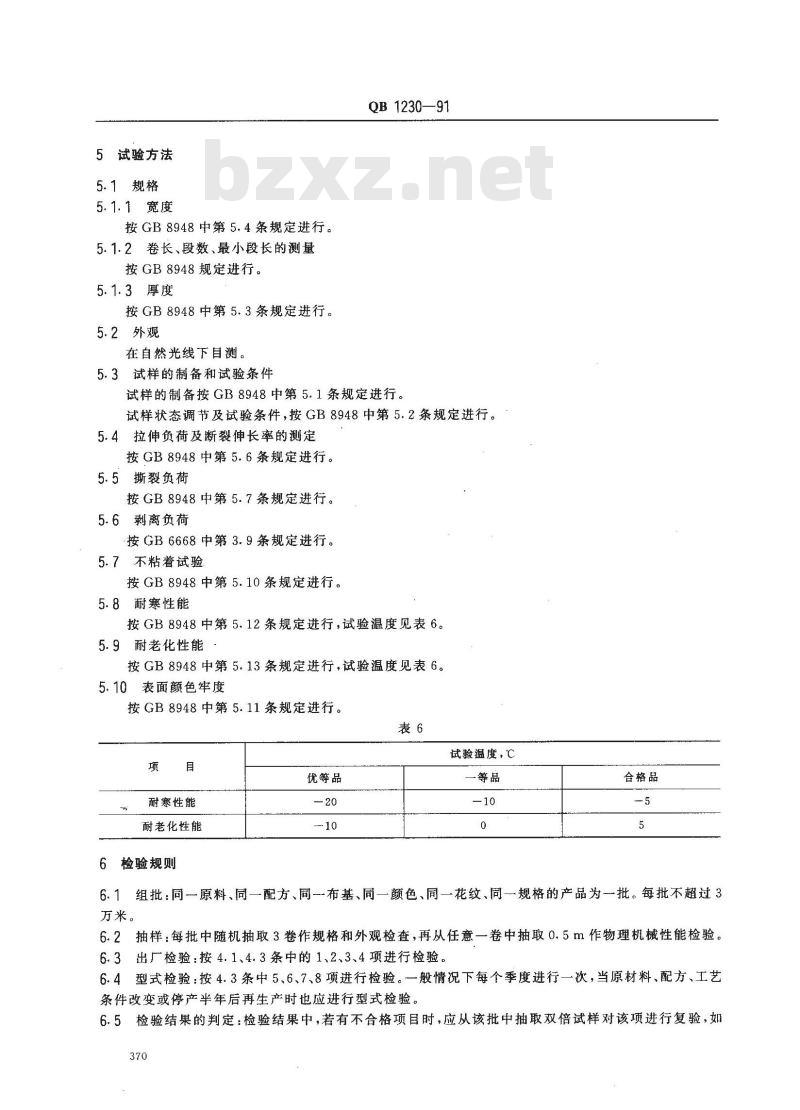

5试验方法
5.1规格
5.1.1宽度
按GB8948中第5.4条规定进行。
5.1.2卷长、段数、最小段长的测量按GB8948规定进行。
5.1.3厚度
按GB8948中第5.3条规定进行。
5.2外观
在自然光线下目测。
5.3试样的制备和试验条件
QB1230—91
试样的制备按GB8948中第5.1条规定进行。试样状态调节及试验条件，按GB8948中第5.2条规定进行。5.4拉伸负荷及断裂伸长率的测定按GB8948中第5.6条规定进行。
5.5撕裂负荷
按GB8948中第5.7条规定进行。
5.6剥离负荷
按GB6668中第3.9条规定进行。
5.7不粘着试验
按GB8948中第5.10条规定进行。5.8耐寒性能
按GB8948中第5.12条规定进行，试验温度见表6。5.9耐老化性能
按GB8948中第5.13条规定进行，试验温度见表6。5.10表面颜色牢度
按GB8948中第5.11条规定进行。表6
耐寒性能
耐老化性能
6检验规则
优等品
试验温度，℃
一等品
合格品
组批：同原料、同一配方、同布基、同一颜色、同一花纹、同一规格的产品为批。每批不超过36.1
万米。
6.2抽样：每批中随机抽取3卷作规格和外观检查，再从任意一卷中抽取0.5m作物理机械性能检验。6.3出厂检验：按4.1、4.3条中的1、2、3、4项进行检验。6.4型式检验：按4.3条中5、6、7、8项进行检验。一般情况下每个季度进行一次，当原材料、配方、工艺条件改变或停产半年后再生产时也应进行型式检验。6.5检验结果的判定：检验结果中，若有不合格项目时，应从该批中抽取双倍试样对该项进行复验，如370

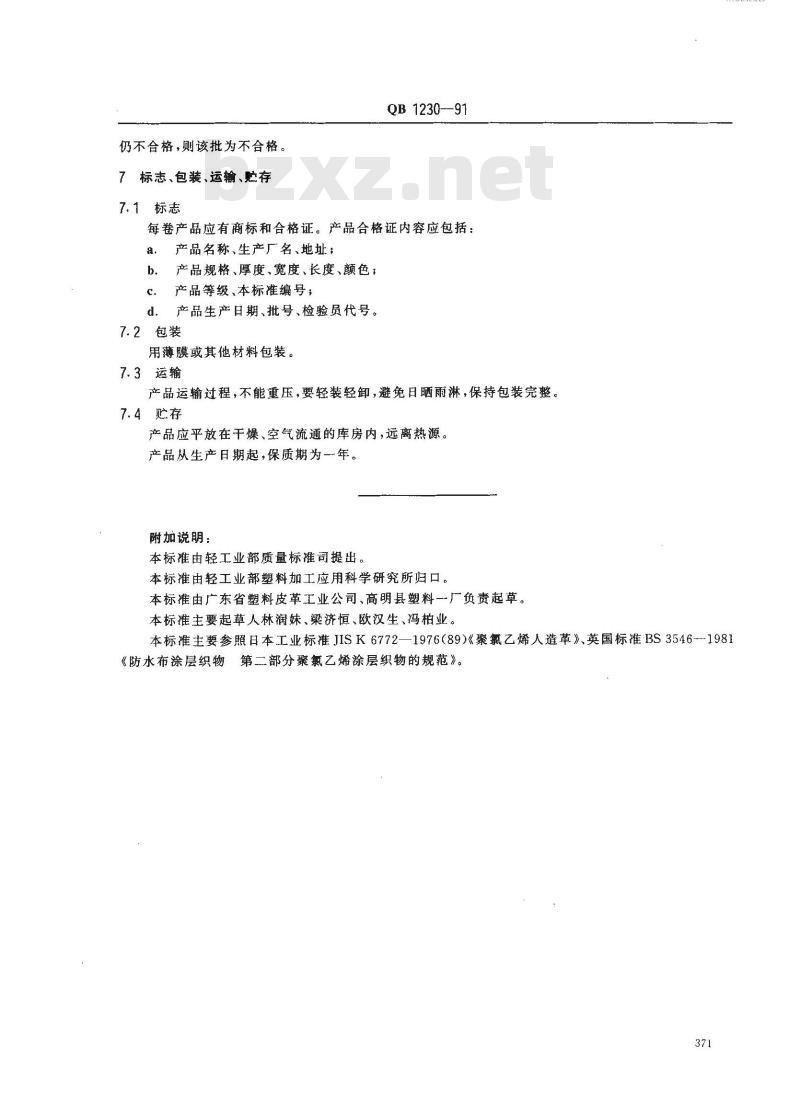

仍不合格，则该批为不合格。
7标志、包装、运输、购存
7.1标志
QB1230--91
每卷产品应有商标和合格证。产品合格证内容应包括：a.
产品名称、生产厂名、地址；
产品规格、厚度、宽度、长度、颜色；c产品等级、本标准编号；
d、产品生产日期、批号、检验员代号。7.2包装
用薄膜或其他材料包装。
7.3运输
产品运输过程，不能重压，要轻装轻卸，避免日晒雨淋，保持包装完整。7.4贮存
产品应平放在干燥、空气流通的库房内，远离热源。产品从生产日期起，保质期为一年。附加说明：
本标准由轻工业部质量标准司提出。本标准由轻工业部塑料加工应用科学研究所归口。本标准由广东省塑料皮革工业公司、高明县塑料一厂负责起草。本标准主要起草人林润妹、梁济恒、欧汉生、冯柏业。本标准主要参照日本工业标准JISK6772—1976（89）《聚氯乙烯人造革》、英国标准BS3546-1981《防水布涂层织物第二部分聚氯乙烯涂层织物的规范》。371
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
