【轻工行业标准(QB)】 自行车电镀技术条件

中华人民共和国行业标准
QB/T 1217-1219-91
QB1220.122191
QB/T 1250.1251.1---91
自行车工业标准
（1）
1991-09-10
1991-10-17发布
中华人民共和国轻工业部
1992-04-01.
1992-06-01实施
QB/T 1217—91
QB/T 1218—91
QB/T 1219—91
QB 1220-91
QB 1221—91
QB/T 1250—91
QB/T 1251. 1--91
自行车电镀技术条件….
自行车油漆技术条件
自行车表面氧化处理技术条件
自行东米制螺纹和量规
自行车英制螺纹和基规
自行车举件标记
自行车
.......
KANiKAca

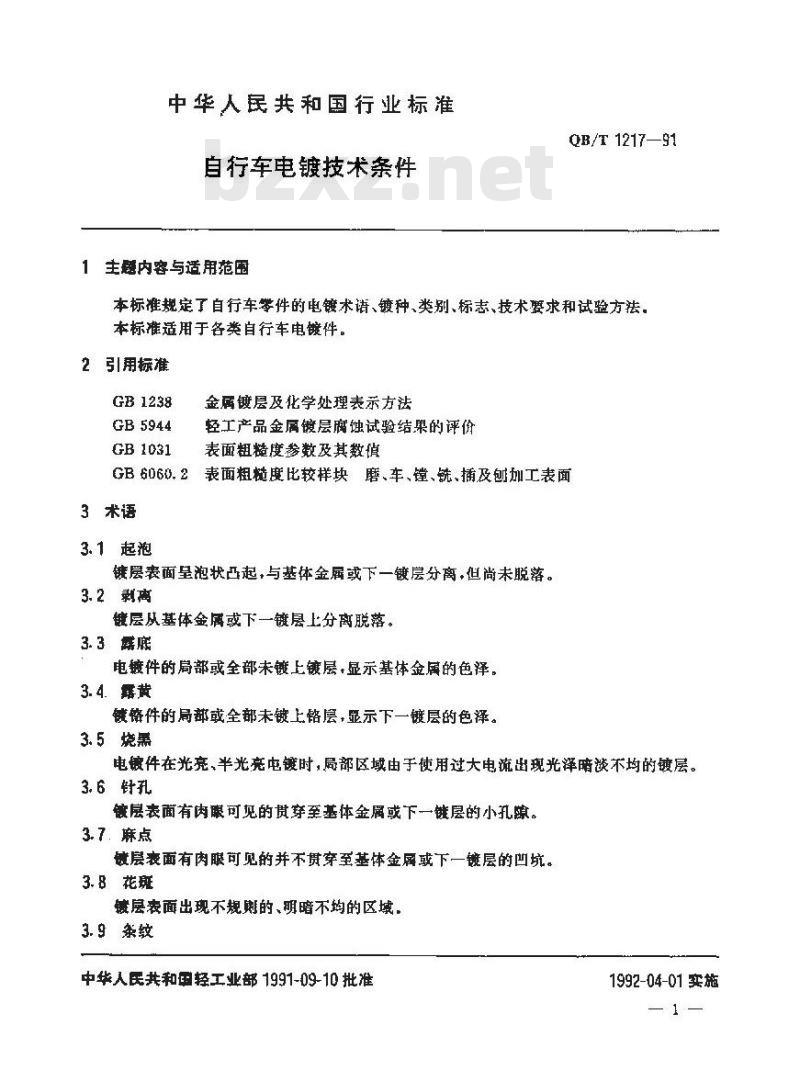

中华人民共和国行业标准
自行车电镀技术条件
1主内容与适用范压
QB/T 1217—91
本标准规定了自行车学件的电镀术语、镀种、类别、标志、技术婴求和试验方法，本标准适用于各类自行车电镀件。2引用标准
GB 1238
GB 5944
GB 1031
GB 6060, 2
3术语
3.1起泡
金属镀层及化学处理表示方法
轻工产品金属镀层腐蚀试验结果的评价表面粗糙度参数及其数慎
表面粗糙度比较样块磨、车、镗、铣、捕及刨加工表面键层表面呈泡状凸起，与基体金属或下一镀层分离，但尚未脱落。3.2剥离
键层从基体金属或下一镀层上分离脱落。3.3露底
电镀件的局部或全部未镀上镀属，显示基体金属的色泽。3.4.露黄
链铬件的局部或全部未镀上铬层，显示下一镀层的色泽。3.5烧黑
电镀件在光亮，半光亮电镀时，局部区域由于使用过大电流出现光泽暗淡不均的镀层。3.6针孔
层表面有内曦可见的贯穿至基体金屑或下一链层的小扎隙。3.7.麻点
键层表面有肉眼可见的并不贯穿至基体金网或下一镀层的凹坑。3.8花斑
镀层表面出现不规卿的、明暗不均的区域。3.9条纹
中华人民共和田轻工业部1991-09-10批准1992-04-01实施
QB/T 1217--91

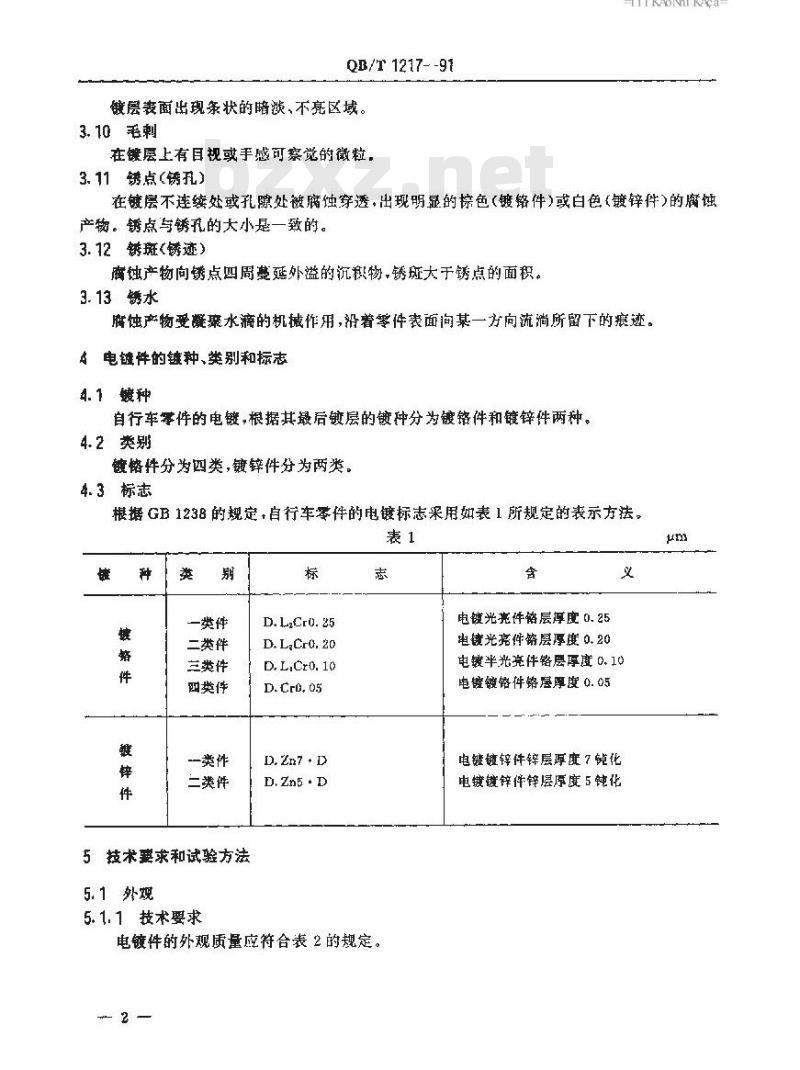

镀层表面出现条状的暗、不亮区域。3.10毛刺
在镶层上有目视或手感可察觉的徽粒，3.11锈点（锈孔）
iKAONiKAca
在键层不连续处或孔随处被腐蚀穿透，出现明显的棕色（镀铬件）或白色（镀锌件）的腐蚀产物。锈点与锈孔的大小是一致的。3.12镌斑（锈迹）
腐蚀产物向锈点四周蔓延外溢的沉积物，锈斑大于锈点的面积。3.13锈水
蚀产物受凝亲水滴的机械作用，沿着零件表面间某一方向流尚所留下的衰迹。4电链件的链种、类别和标志
4.1镀种
自行车零件的电链，根据其最后敏层的敏种分为镀铬件和键锌件两种。4.2类别
镀分为四类，镀锌件分为两类。4.3标志
根据GB1238的规定，自行车零件的电镀标志采用如表1所规定的表示方法。表1
一类件
二类件
三类件
四类件
一类件
二类件
5技术要求和试验方法
5.1外观
5.1.1技术要求
D.L.Cro.25
D. L,Cro. 20
D, L,Cro. 10
D.Cro. 05
D,Zn5 · D
电镀件的外观质量应符合表2的规定。 2
电镀光亮件铬层厚度0.25
电键光亮件层厚度0.20
电接半光亮件铬层厚度0.10
电链链铬件铬基厚度 0. 05
电镀链锌件锌层厚度7钝化
电镀键锌件锌层原度5钝化
一类件
三类件
四类件
一类件
三类件
5.1.2试验方法
QB/T 1217—91

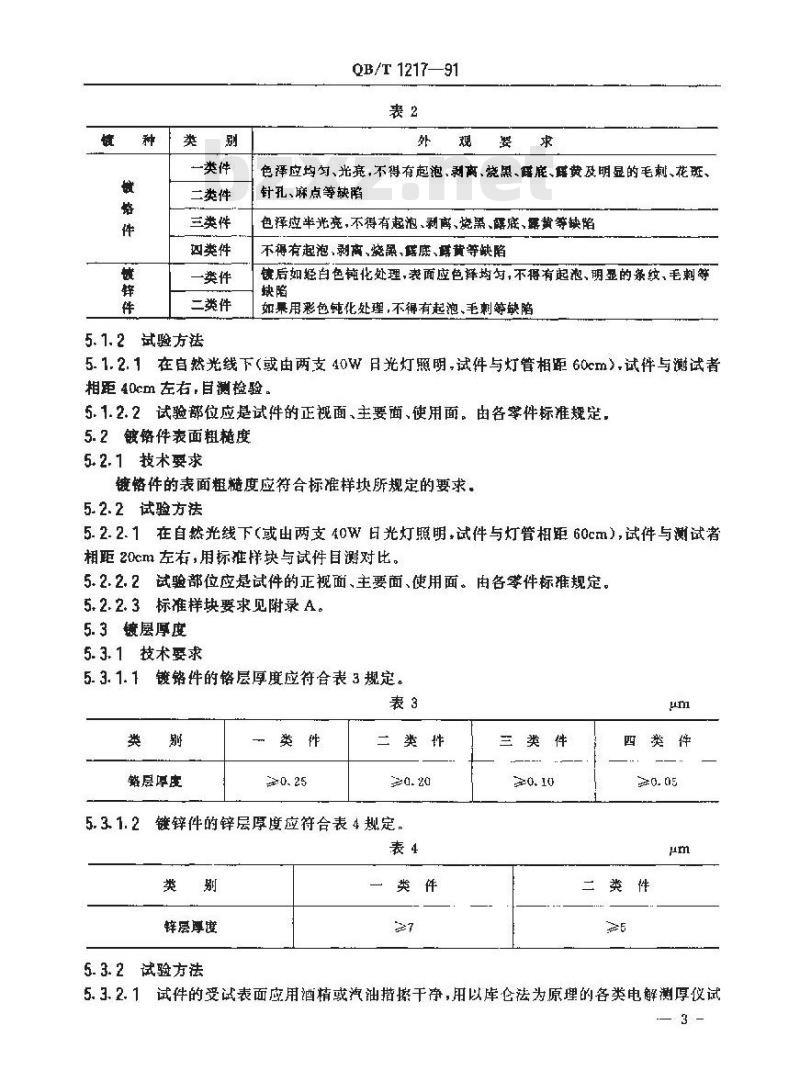

观婴求
色泽应均匀、光衰，不得有起泡、剥离、烧黑、露鹿、蹈费及明显的毛刺、花班、针孔、麻点等缺陷
色择应半光亮，不得有起泡、剥商、烧黑、露底、露黄等缺陷不得有起泡，剥离、烧黑、露底、解黄等缺陷镀后如经白色钝化处理，表面应色择均与，不得有起滤、明显的条纹、毛刺等陷
如果用彩色纯化处理，不裸有起泡、毛刺等缺陷5.1.2.1在自然光线下（或由两支40W日光灯照明.试件与灯管相距60cm）.试件与融试者相距 40cm 左有,自测检验
5.1.2.2试验部位应是试件的正视面、主要面、使用面。由各零件标准规定，5.2镀铬件表面粗糙度
5.2. 1 技术要求
镀铬件的表面粗糙度应符合标准样块所规定的要求，5.2.2试验方法
5.2.2.1在自然光线下（或出两支40W日光灯照明，试件与灯管相距60cm），试件与测试者相距20cm左右，用标准样块与试件目测对比。5.2.2.2试验部位应是试件的正视面、主要面、使用面。由各等件标难规定。5.2.2.3标准样块要求见附录A。5. 3镜层厚度
5. 3. 1技术要求
5.3.1.1镀铬件的铬层厚度应符合表3规定。表3
层厚度
二类件
链锌件的锌层厚度应符合表4规定，表4
锌层厚度
5.3. 2试验方法
三类件
四类件
5.3.2.1试件的受试表面麻用酒精或汽油拱榜干，用以库伦法为原理的各类电解测厚仪试3
验，根据仪器说明书规定的方法操作。QB/T 1217--91
5.3.2.2试验部位应是试件的正视面、主要面、使用面，出各零件标准规定。5.4链铬件的防腐蚀能力
5.4.1技术要求
镀键铬件的防腐蚀能力应符合表5的规定。表5
产晶等级
优质品
一级品
合格品
5.4.2试验方法
一类件
二类件
评定级数
镀铬件的剪腐蚀能力试验，采用中性盐雾试验方法。5.4.2.1试验设备
盐水喷募箱，其规格和要求见附录B，5.4.2.2试件的准备和安放
KATKAa
三类件
四类件
试件需经酒精或汽油去油，必要时采用氧化镁粉措擦清洗，保证没有油污、毛迹。静
试件的边缘、孔眼固围和机械性擦伤部位周围2mm 处途漆保护。h.
试件安放时不能互相接触遮盖，其主要表面应面向气流方向，并同垂线成15°~30°5.4.2.3试验条件
盐水浓度50土5g/L（化学纯氯化钠与蒸镭水配制）pH值 6. 5~~7. 2
喷嘴空气压力70～100kPa
盐雾沉降量8h内平均121/80cm*h盐雾箱温度35士2℃
炮租空气度47士2
5.4.2.4试验时间
试验时间24h。前8h连续喷雾，然后停止喷落，停止保温，在箱内停放16h，停放期间室温为 20~~25芒
5.4.2.5试验后试件的清理
试验结束后，将试件放在清水中轻轻源洗，翅果锈点被锈斑尊延覆盖，允许用沾水的泡沫规料除去依附在试件表面的锈斑，5.4.2.6观赛环境
观案环境 5. 1. 2. 1 条。
5.4.2.7评判方送
OB/T 1217—91
用一透明柔软的，画有5mm×5mm方格的薄片，安放在试件上检查锈点。凡在方格巾出现锈点时,即作为·-个腐蚀计算单位（），如果锈点横过相邻两个方格时，按二个腐蚀单位计算，但如果儿个相邻锈点同时处于一个方格时，则按一个腐蚀单位计算。根据试件待测面积上25mm的方块数（N）和有一个或多个锈点的方块数（n），电下式测定斑蚀点的频率。
频率 = m/N × 100%
按表6评定试件级数。
无腐蚀点
0. 25~ 0, 5
也可按附录C评判方法执行。
5.4.2.8试件电镀面积的测算
试件的电镀面积应根据统一的方法测算，由各零件标规定。诉定级数
A1 标准样块的种类
QB/T 1217-91
附录Abzxz.net
镀铬件表面粗疫样块要求
(补充件）
KANrKAca
标推样块分为乎面及管状两类，每类分为三个等级，分别用来测定一类，二类、三类键铬件的表面粗糙度。四类镀铬件不作表面粗糙度考核。A2标准样块的形状和尺寸
：平面样块有效面积建议尺寸为20mm×30mm；b。警状样块有效面积建议尺寸为$22mm×30mmA3标准样块表面质量要求
各级标准样块的表面粗糙度，按GB1031规定应符合表A1所规定的要求。表A1
样块表面糙度的平均值公差按GB6060.2规定为其公称值的培%。A4标准样块试验方法
标推样块的表面粗糙度婴求用电动轮潮仪测定，按仪器规定操作方法进行。A5样块的制备
镀铬件表面粗糙度的标推样块中全国自行车质量检测中心（以下简称检测中心）制备，测定并封存。各单位也可自已制造样块，但需送当地技术监察部门或检测中心评定。如有争议，以检测中心测定结果为准。
附录B
盐水喷雾箱技术要求
（参考件）
由于盐水喷募箱的结构对喷结果的关系很大，为此，本附录规定了盐水喷筹箱的-一些主要技术要求。
QB/T 121791
B1喷雾箱和箱内挂钩及夹具由耐腐蚀材料制成。考惠到自行车产品的特点，箱体有效容积应大致在下述尺寸的范离内。
m.1.5×0.8×0.7~0.8m
m：1.6×0.9x0.8~1.2m
m:2.0×1.0×0.8~1.6m
m 2.0×1.1×0. 92.0 m*
m2.4x1.1×0.9~2.4m
m2.0x1.4x1. 02.8 m
mt2.2X1.6X1.0~3.5m3
箱盖密封、箱项倾斜，项角不大于100°，使凝露不直接落在试件上。B2喷募箱要求温、调温迅速、可靠，保证喷雾室内各点温差不超过土2C，温度计放在离箱壁100mm处，并可以在箱外读数，控温仪表要求简易可靠。B3喷雾箱的排气口安排在箱后壁下端，使盐穿气流能充满并流过整个喷等室，然后由排气管排出，喷雾室底有少许倾斜，以利排水，排水口应在排气口下嫦，有阀门可以关闭，B4压缩空气必须先除去油污杂质，并经加热47土2C的蒸水如以饱和。喷嘴口真经分别为0.51~0.53mm（空气管）与0.74~0.76mm（盘水管），保证90夹角。要求盘雾经过挡板或箱壁反射，不是直接喷向试件方向。B5喷嘴个数及压缩空气量，应保证面积为80cm的收集器在8h内，盐雾沉降为盐水，其收集量平均1～2ml/h。收集器应安排在箱底，离喷嘴的近处和远处至少各一个，并可以在箱外读数、排放。
附录C
糖铬件防腐蚀能力简易十级制定级法(参考件）
C1根据自行车电镀件种类繁多形状复杂的特点，在进行镀铬件防庭蚀能力评判时可参照GB5944采用等效的简易十级制定级法确定。根据1dm2的考核面秘上出现的锈点数来确定璃蚀等级，具体规定见表C1。
评定级数
锈点数/dm
c2如采试件考核面积小于1dm，可根据实际面积推算，把多个零件相加成1dm2的面积计数.
QB/T1217—91
c3凡相邻在5mm×5mm内的锈点，不再重复计数。附加说明：
本标推由轻工业部质量标准节提出本标准出全国自行车标准化中心归门。本标准由自行车电锁技术条件起萨小经起草。本标准主要起草人：了成颜小辙、应龙飞。8
iKAoNiKAca
中华人民共
行业标准
自行车工业标准
QB/T1217~121991
QB1220.1221--91
QB/T1250.1251.191
轻工业标准化编辑出版委员会
地址：北京朝外光华路12号
电话：506.0022~2309
邮政编码：100020
内部资料不准翻印
印数：3000册定价：5.00元
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
