【轻工行业标准(QB)】 自行车表面氧化处理技术条件

中华人民共和国行业标准
QB/T 1217-1219-91
QB1220.122191
QB/T 1250.1251.1---91
自行车工业标准
（1）
1991-09-10
1991-10-17发布
中华人民共和国轻工业部
1992-04-01.
1992-06-01实施
QB/T 1217—91
QB/T 1218—91
QB/T 1219—91
QB 1220-91
QB 1221—91免费标准下载网bzxz
QB/T 1250—91
QB/T 1251. 1--91
自行车电镀技术条件….
自行车油漆技术条件
自行车表面氧化处理技术条件
自行东米制螺纹和量规
自行车英制螺纹和基规
自行车举件标记
自行车
.......
KANiKAca

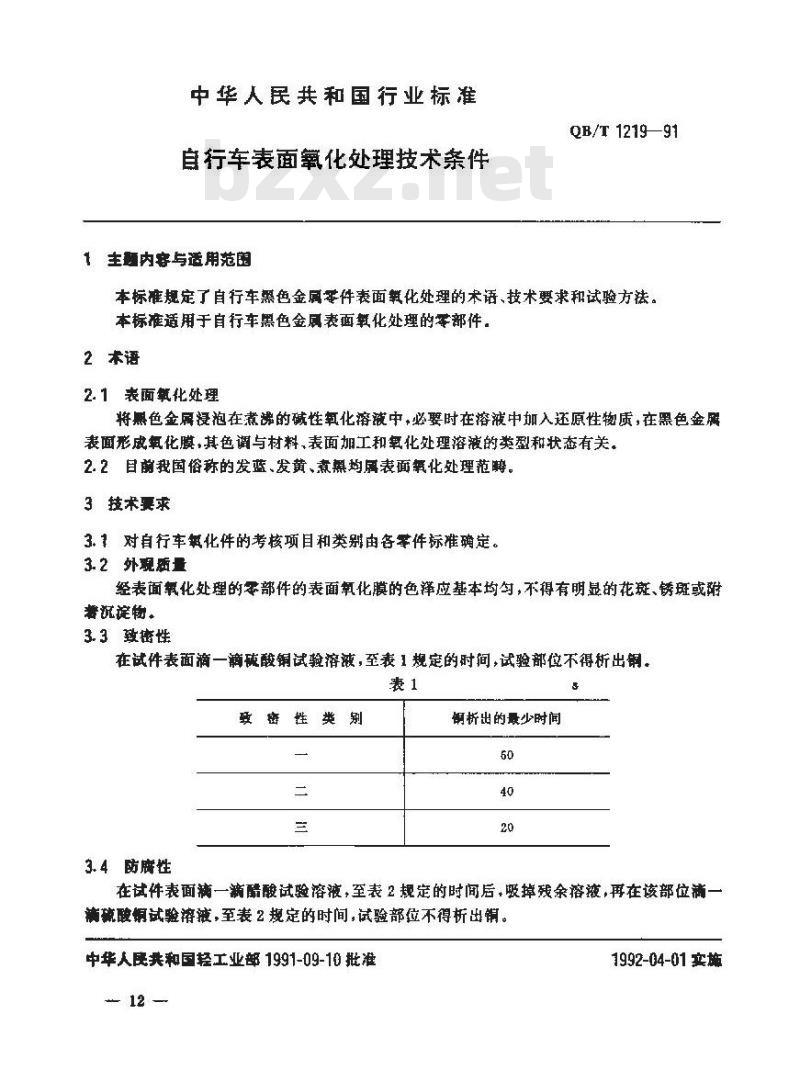

中华人民共和国行业标准
自行车表面氟化处理技术条件
1主题内容与适用范围
QB/T 1219—91
本标难规定了自行车色金风零件表面载化处理的术语、技术要求和试验方法。本标准适用于自行车黑色金风表面载化处理的零部件，2本语
2.1表面驾处理
将鳳色金厚摄泡在煮沸的碱性氧化溶液中，必要时在溶液中加入还原性物质，在黑色金属表面形成氧化膜，其色调与材料，表面加工和氧化处理溶液的类型和状态有关。2.2目前我国俗称的发蓝、发黄、煮熟均属表面氧化处理范畴。3技术要求
3.1对自行车氧化件的考核项目和类别由各季件标准确定。3.2外现质量
经表面氧化处理的李部件的表面氧化膜的色释应基本均匀，不得有明显的花斑、锈斑或著沉淀物。
3.3致密性
在试件表面滴一硫酸铜试验溶液，至表1规定的时间，试验部位不得析出铜。表1
致密胜类别
3. 4防腐性
铜析出的最少时间
在试件表面滴一滴酷酸试验溶液，至表2规定的时间后，吸掉残余溶液，再在该部位满满貌酸铜试验落获，至表2规定的时间，试验部位不得析出铜。中华人民共和国轻工业部1991-09-10批准 12 —
1992-04-01 实城

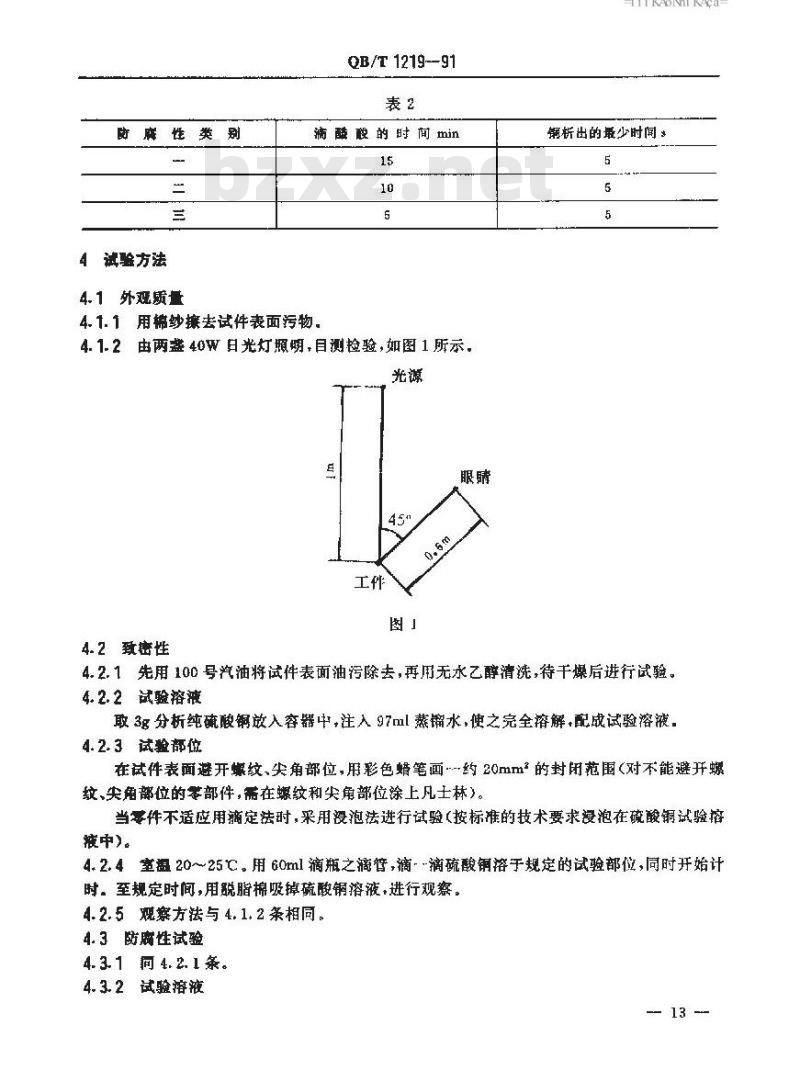

防麻性类别
4试验方法
4.1外观质量
QB/T1219--91
滴酷酸的时间min
4.1.1用棉纱擦去试件表面污物
4.1.2由两盏40W日光灯照明，目测捡验，如图1所示，光源
4.2致密性
KATKAa
析出的最少时间3
4.2.1先用100号汽油将试件表面油污除去，再用无永乙醇清洗，待干燥后进行试验。4.2.2试验溶液
取3g分析纯硫酸钢放入容器中，注入97ml蒸罐水，便之完全溶解，配成试验溶液，4.2.3试验部位
在试件表面避开螺纹，尖角部位，用彩色蜡笔画-约20mm的封闭范围（对不能避开螺较、尖角部位的等部件，需在螺纹和尖角部位涂上凡士林)。当零件不适应用滴定法时，采用没泡法进行试验（按标准的技术要求浸泡在硫酸铜试验缩液中。
4.2.4室温20～25℃。用60ml滴瓶之滴管，滴-滴硫酸铜溶于规定的试验部位，同时开始计时。至规定时间，用貌脂棉吸掉硫酸铜溶液，进行观察。4.2.5观察方法与4.1.2条相同。4. 3防腐性试验
4.3.1间4.2.1条。
4.3.2试验溶液
- 13 --
QB/T121991

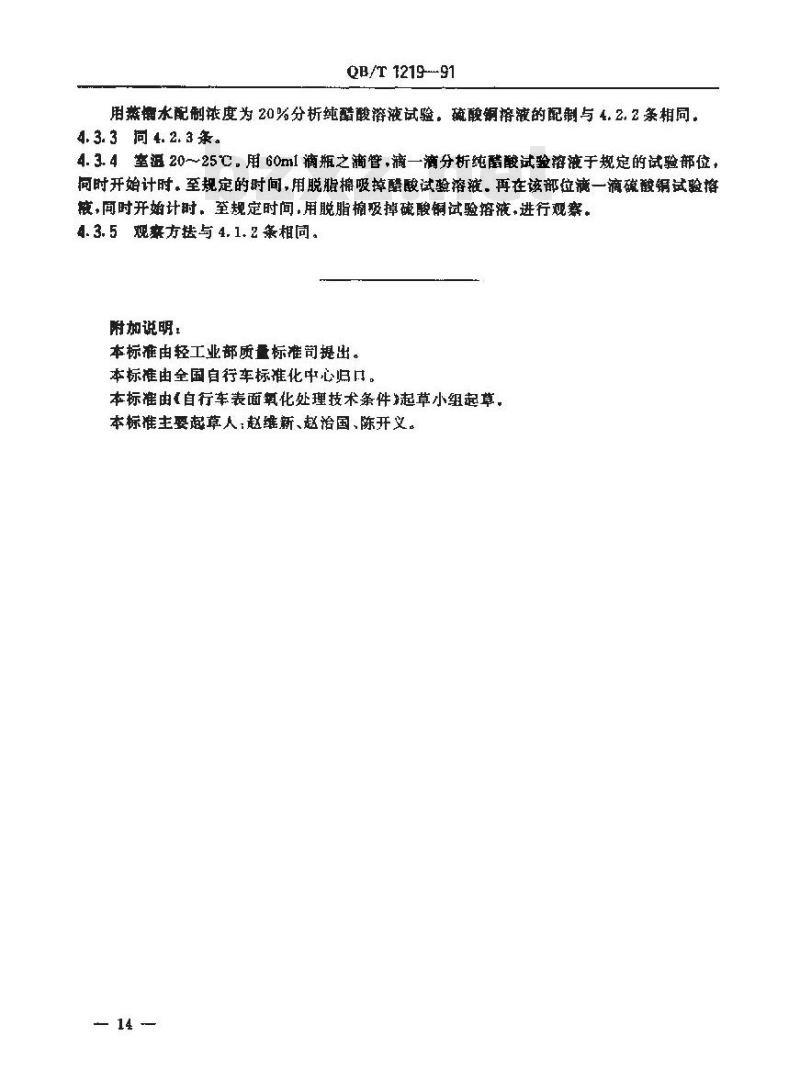

用蒸水配制浓度为20%分析纯醋酸溶液试验。硫酸铜溶液的配制与4.2.2条相同。4.3.3向4.2.3条。
4.3.4室泪20~25℃用60ml滴瓶之滴管，滴一滴分析纯醋酸试验溶液于规定的试验部位，何时开始计时。至规定的时间，用脱脂棉吸掉酷酸试验溶减，再在该部位满一滴碱酸锅试验搭裁，时开始计时，至规定时间，用脱脂棉吸掉硫酸钢试验溶液，进行观察。4.3.5观案方挂与4.1.2条相同。附加说明：
本标准由轻工业部质量标准司提出。本标准由全国自行车标准化中心归口。本标准由（自行车表面氧化处理技术条件起草小组起草，本标准主要起草人：赵维新、赵治国、陈开义。 14
KAONiKAca
中华人民共
行业标准
自行车工业标准
QB/T1217~121991
QB 1220.1221--91
QB/T1250.1251.191
轻工业标准化编辑出版委员会
地址：北京朝外光华路12号
电话：506.0022~2309
邮政编码：100020
内部资料不准翻印
印数：3000册定价：5.00元
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
