【机械行业标准(JB)】 拖拉机防泥水密封性试验方法

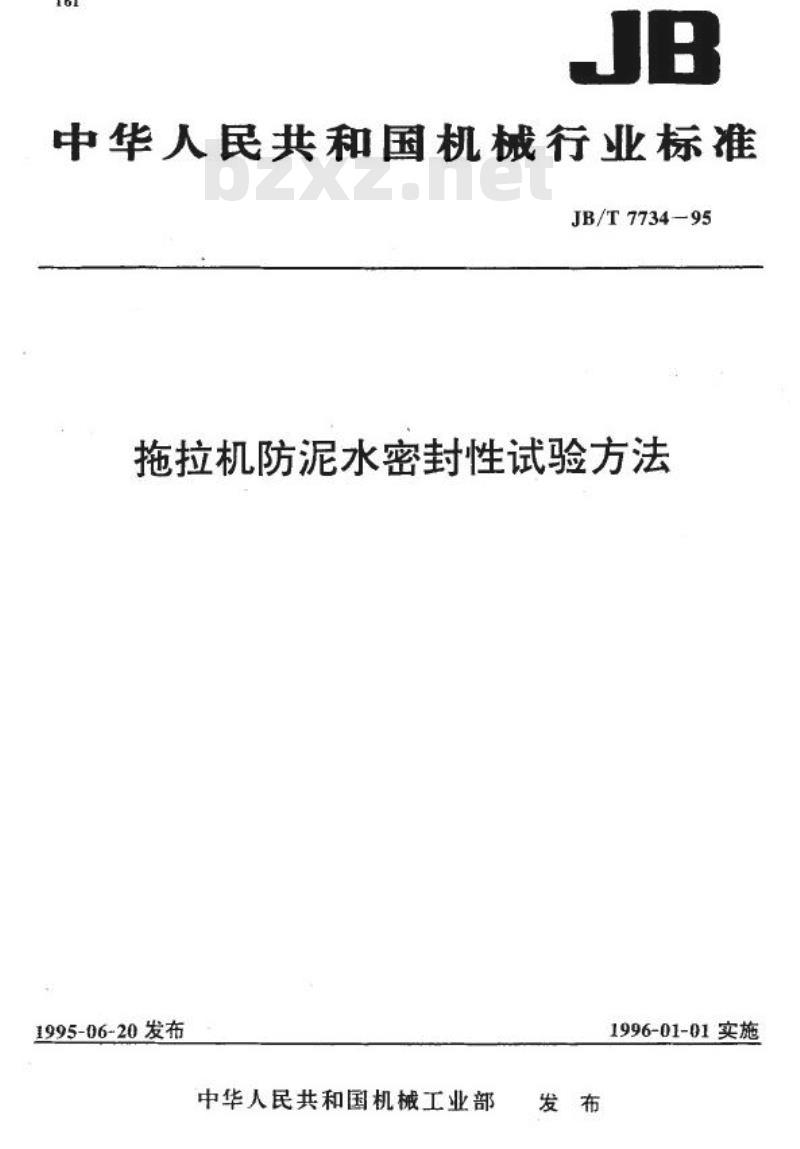

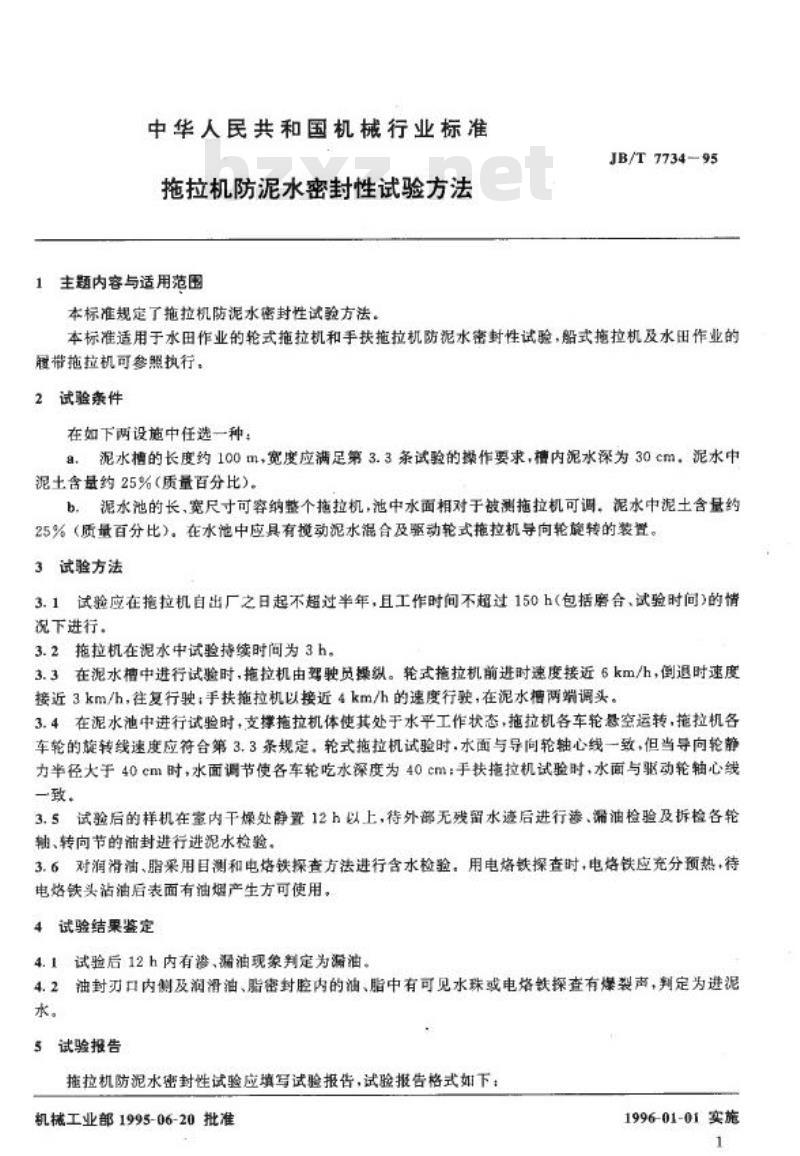

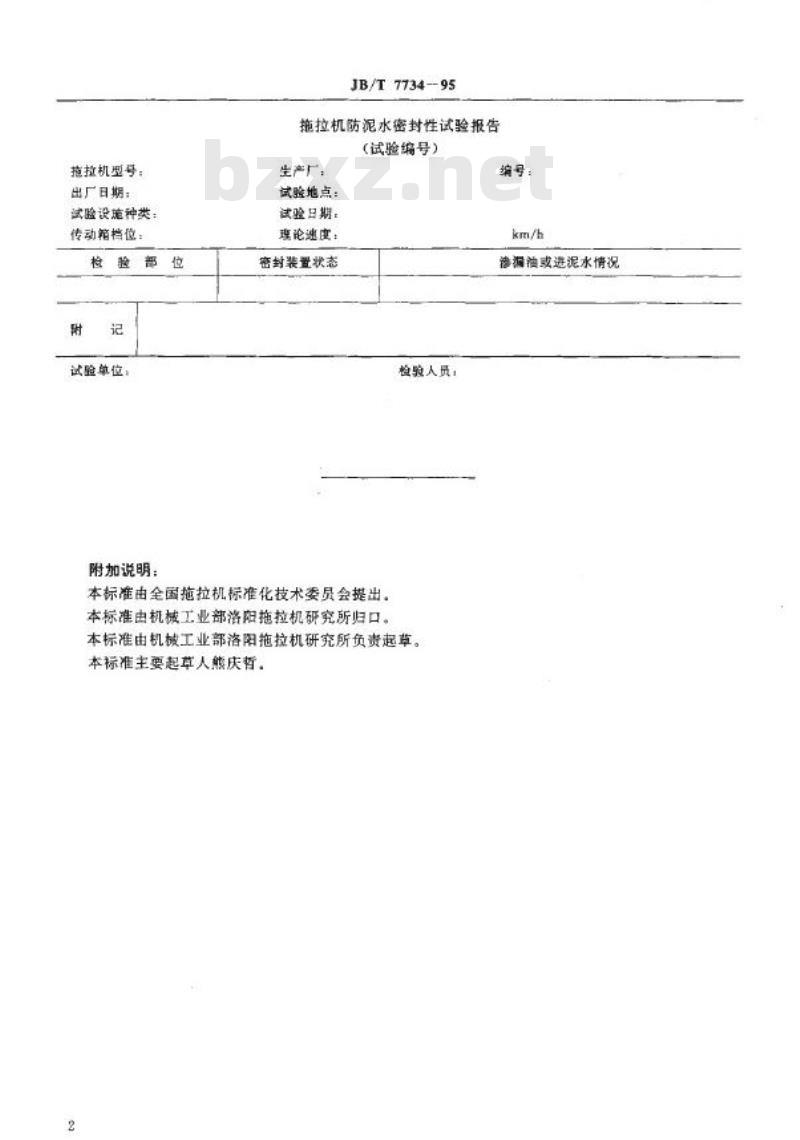

中华人民共和国机械行业标准 JB/T 7734—95 拖拉机防泥水密封性试验方法 （1995-06-20发布，1996-01-01实施） 1 主题内容与适用范围 本标准规定了拖拉机防泥水密封性试验方法JB/T7734-95。本标准适用于水田作业的轮式拖拉机和手扶拖拉机防泥水密封性试验；船式拖拉机及水田作业的展带拖拉机可参照执行。 2 试验条件 在如下两设施中任选一种进行试验： a. 泥水槽：长度约100m，宽度应满足第3.3条试验的操作要求，槽内泥水深为30cm，泥水中泥土含量约25%（质量百分比）。 b. 泥水池：长、宽尺寸可容纳整个拖拉机，池中水面相对于被测拖拉机可调。泥水中泥土含量约25%（质量百分比）。在水池中应具有搅动泥水混合及驱动轮式拖拉机导向轮转动的装置。 3 试验方法 3.1 试验应在拖拉机自出厂之日起不超过半年，且工作时间不超过150h（包括磨合、试验时间）的情况下进行。 3.2 拖拉机在泥水中试验持续时间为3h。 3.3 在泥水槽中进行试验时，拖拉机由驾驶员操纵。轮式拖拉机前进时速度接近6km/h，倒退时速度接近3km/h，往复行驶；手扶拖拉机以接近4km/h的速度行驶，在泥水槽两端调头。 3.4 在泥水池中进行试验时，支撑拖拉机体使其处于水平工作状态，拖拉机各车轮悬空运转，拖拉机各车轮的旋转线速度应符合第3.3条规定。对于轮式拖拉机试验时，水面与导向轮轴心线一致；但当导向轮静力半径大于40cm时，水面调节使各车轮吃水深度为40cm。对于手扶拖拉机试验时，水面与驱动轮轴心线一致。 3.5 试验后的样机在室内干燥处静置12h以上，待外部无残留水遗后进行渗、漏油检验及拆检各轮轴、转向节的油封进行进泥水检验。 3.6 对润滑油、脂采用目测和电烙铁探查方法进行含水检验。用电烙铁探查时，电烙铁应充分预热，待电烙铁头沾油后表面有油烟产生方可使用。 4 试验结果判定 4.1 试验后12h内有渗、漏油现象判定为漏油。 4.2 油封刃口内侧及润滑油、脂密封腔内的油、脂中有可见水珠或电烙铁探查有咝裂声，判定为进泥水。 5 试验报告 拖拉机防泥水密封性试验应填写试验报告。试验报告应包含以下关键信息：拖拉机型号、出厂日期、试验设施种类、传动箱档位、试验单位、试验地点、试验日期、试验编号、密封装置状态、渗漏油或进泥水情况、检验人员等信息。 本标准由全国拖拉机标准化技术委员会提出。本标准由机械工业部洛阳拖拉机研究所归口，负责起草。本标准主要起草人熊庆哲。
