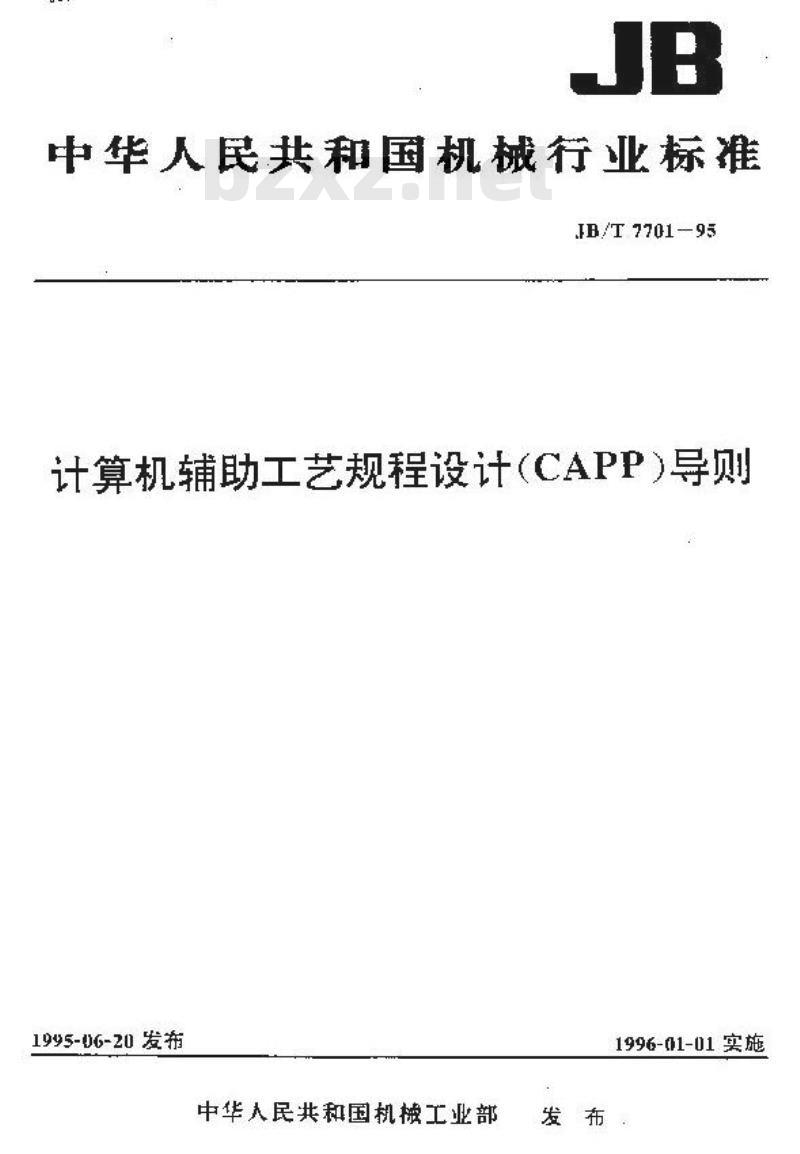

【机械行业标准(JB)】 计算机辅助工艺规程设计(CAPP)导则

中华人民共和国机械行业标准 JB/T 7701-95 计算机辅助工艺规程设计（CAPP）导则 发布 中华人民共和国机械行业标准 计算机辅助工艺规程设计（CAPP）导则 适用范围 本标准划定了计算机辅助工艺规程设计（CAPP）的术语、类型、功能要求，制定工艺原则的基本要求，对信息描述的要求，系统应具备的软件的设计步骤和性能要求等。本标准适用于机械加工的计算机辅助工艺规程设计，亦可作为其他专业计算机辅助工艺设计的参考。 2 引用标准 JB/T5348.4 机床行业计算机辅助企业管理信息系统 JB/T5992 机械制造工艺分类与代码 JB/2187.3 3 术语 3.1 计算机辅助工艺规程设计（CAPP）： 通过计算机输入零件的原数据、加工信息和加工要求，由计算机自动进行编码、编程，最后输出完整的工艺规程卡片的过程。 3.2 工艺信息： 有关制造过程中的方法、参数及规则等的信息。 3.3 工艺原则： 将工艺学的基本原理和生产实践的经验进行归纳和总结，形成适用于小零件和大零件之间关系的各种工艺技术原则。 3.4 组合件（主零件）： 综合了零件及其组成所有结构特征和工艺特征的零件，它可以是该组零件中的一个子零件，在更多情况下是一个假想的模拟零件。 3.5 数据库管理系统： 零件数据库系统，主要功能包括：（1）数据定义功能；（2）数据检索功能；（3）数据库维护功能。 3.6 综合数据系统： 存储产品工艺信息的数据系统，其中包括零件工艺信息库、机床刀具库和切削数据库等。 3.7 专家系统： 在某个领域内能够起到人类专家作用，具有大量知识和经验的智能计算机应用系统。能利用人类专家的知识和经验，进行推理和判断。它由知识库、推理机、知识获取和人机接口等部分组成。 3.8 推理机： 一套计算机程序，具有进行推理的能力，用于控制和协调整个系统。 4 CAPP的类型及选用原则 4.1 CAPP的类型 4.1.1 检索式： 将软件数据的工艺以编码形式存入计算机中，当制定新工艺时，需要已有的工艺规程，如有现成则调用并输出，原理图见附录A中图A1。 4.1.2 派生式： 将零件组分解为子零件组，设计出每零件组中主零件的工艺信息未存储在计算机中，设计具体零件工艺时根据其编码（参见JB/T 2251或JB/T 5248.4）检索出相应零件组中的零件的工艺，再根据具体零件的结构、工艺特征以人机对话的方式加以修改，原理图见附录A中图A2。 4.1.3 创造式： 不依靠零件工艺，而是在计算机中预先存储工艺决策原则，当输入新零件信息后，由计算机系统进行系列逻辑判断与决策，自动地生成零件的工艺规程，原理图见附录A中图A3。 4.1.4 半创造式： 系统以零件设计路线为主，在工序内容、机床、刀具选择上尚部分利用创造法和专家系统的逻辑原则，将派生法与创造法、专家系统的优点结合起来，自动地生成合适的工艺规程，原理图见附录A中图A4。 4.1.5 智能式（CAPP专家系统）： 根据具体的信息，利用知识库中的工艺知识，模拟人类思维进行推理和判断，最后设计出工艺规程。是目前创造式能实际应用的类型，原理图见附录A中图A5。 4.2 CAPP类型的选用原则 对于大型或生产系列产品的专业厂可采用检索式和创造式或半创造式。对于新产品较多，类型杂的单件小批量生产的企业除采用检索式、派生式、半创造式外，还可采用CAPP专家系统。
