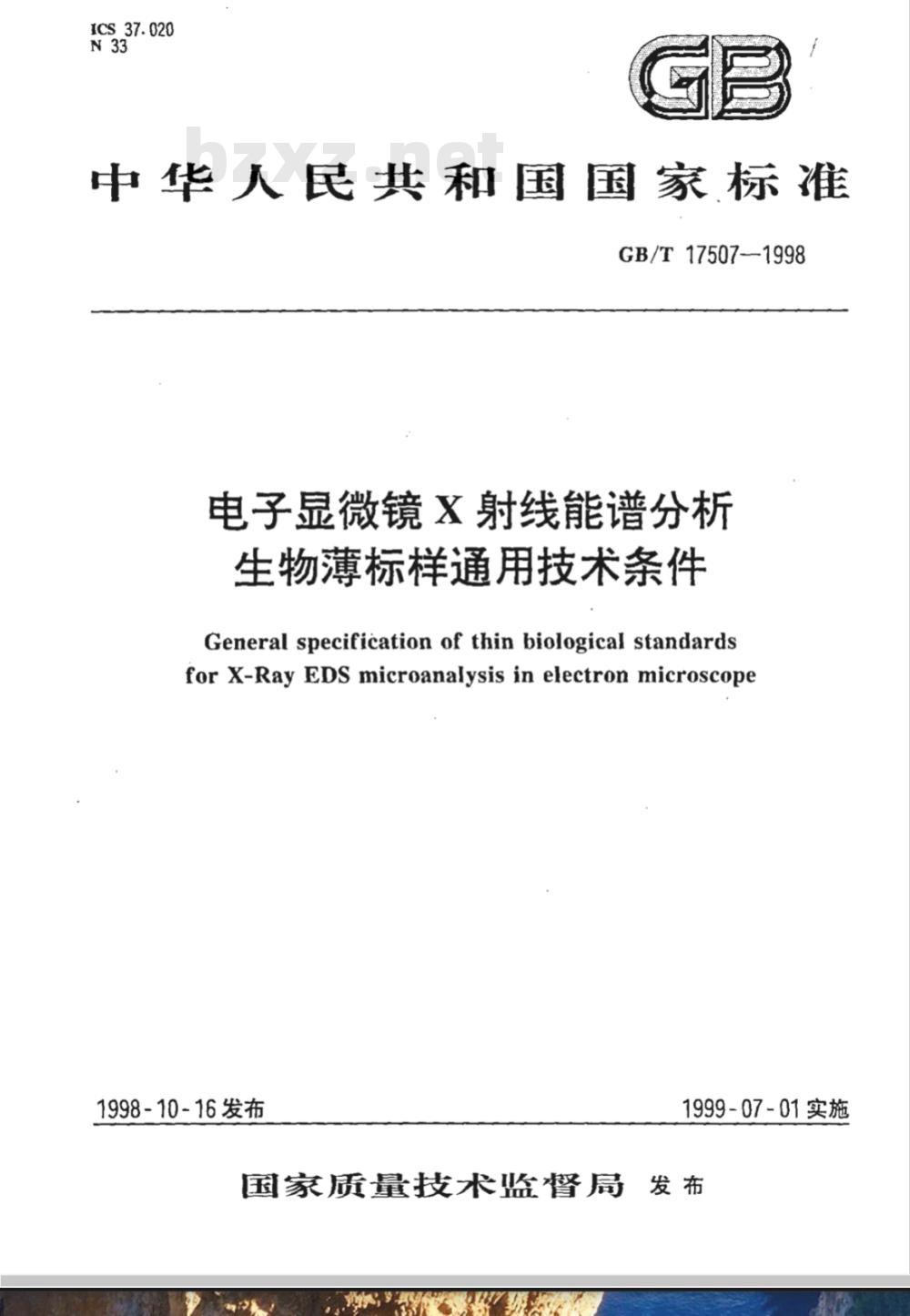

【国家标准(GB)】 电子显微镜X射线能谱分析生物薄标样通用技术条件

ICS.37.020
中华人民共和国国家标准
GB/T17507—1998
电子显微镜X射线能谱分析
生物薄标样通用技术条件
General specification of thin biological standardsfor X-Ray EDS microanalysis in electron microscope1998-10-16发布
1999-07-01实施
国家质量技术监督局发布

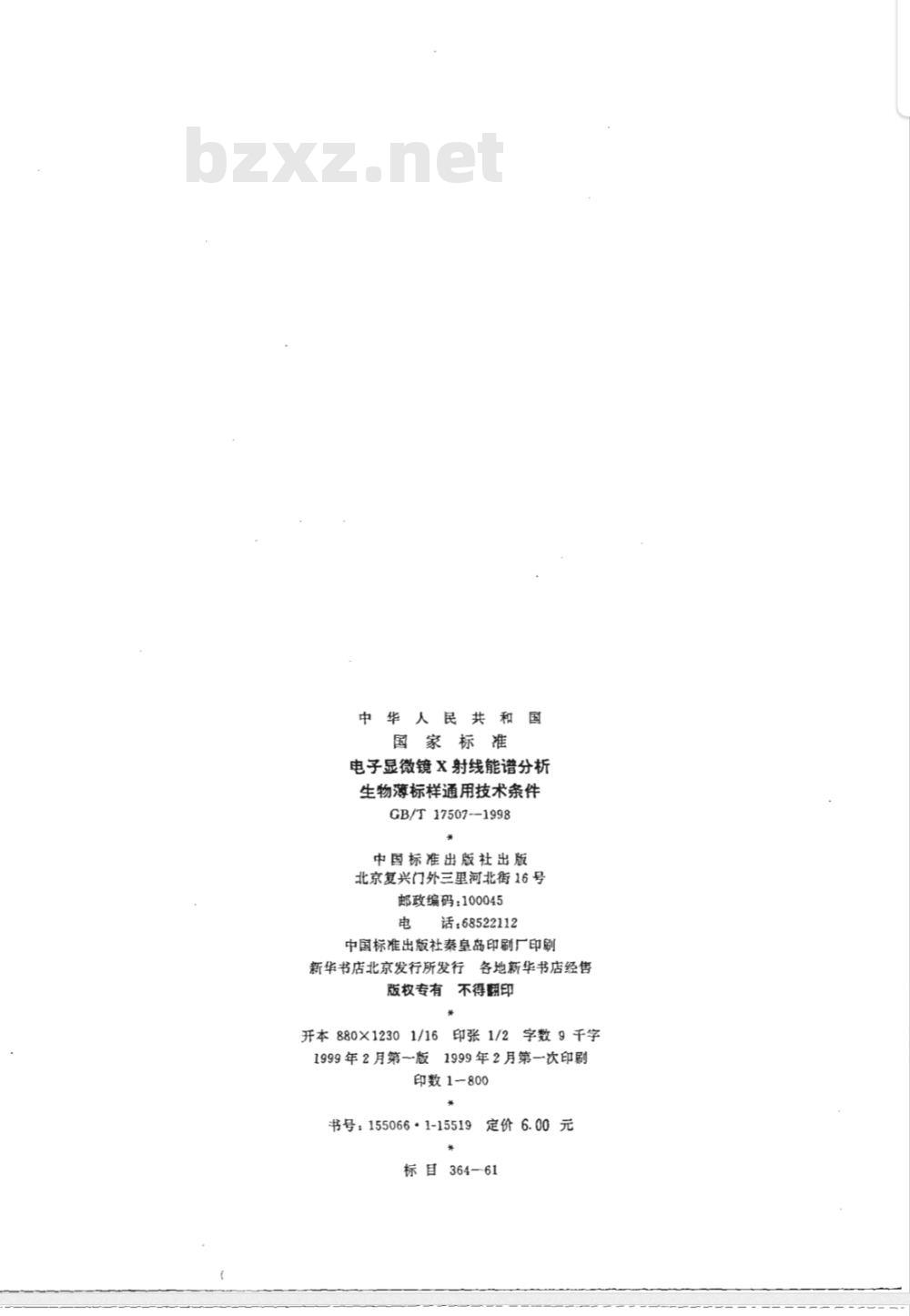

中华人民共和
国家标准
电子显微镜X射线能谱分析
生物薄标样通用技术条件
GB/T17507--1998
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
话：68522112
中国标准出版社秦皇岛印刷厂印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开本880×12301/16印张1/2字数9千字1999年2月第一版1999年2月第一次印刷印数1-800
书号：155066·1-15519定价6.00元*
标目364—61
GB/T17507-1998

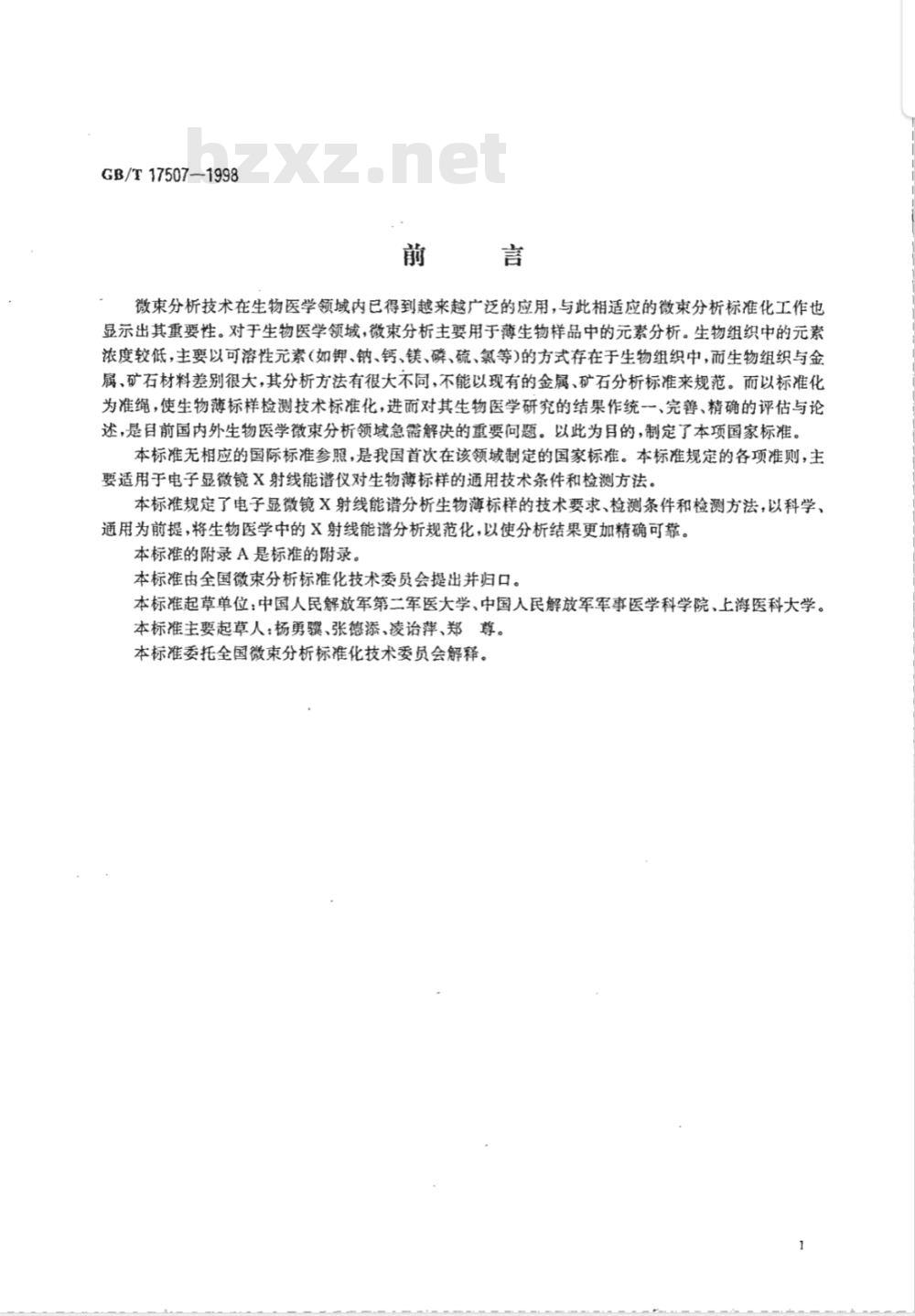

微束分析技术在生物医学领域内已得到越来越广泛的应用，与此相适应的微束分析标准化工作也显示出其重要性。对于生物医学领域，微束分析主要用于薄生物样品中的元素分析。生物组织中的元素浓度较低，主要以可溶性元素（如钾、钠、钙、镁、磷、硫、氯等的方式存在于生物组织中，而生物组织与金属、矿石材料差别很大，其分析方法有很大不同，不能以现有的金属、矿石分析标准来规范。而以标准化为准绳，使生物薄标样检测技术标准化，进而对其生物医学研究的结果作统一、完善、精确的评估与论述，是目前国内外生物医学微束分析领域急需解决的重要问题。以此为目的，制定了本项国家标准。本标准无相应的国际标准参照，是我国首次在该领域制定的国家标准。本标准规定的各项准则，主要适用于电子显微镜X射线能谱仪对生物薄标样的通用技术条件和检测方法。本标准规定了电子显微镜X射线能谱分析生物薄标样的技术要求、检测条件和检测方法，以科学、通用为前提，将生物医学中的X射线能谱分析规范化，以使分析结果更加精确可靠。本标准的附录A是标准的附录。
本标准由全国微束分析标准化技术委员会提出并归口。本标准起草单位：中国人民解放军第二军医大学、中国人民解放军军事医学科学院、上海医科大学。本标准主要起草人：杨勇骥、张德添、凌萍、郑尊。本标准委托全国微束分析标准化技术委员会解释。1范围

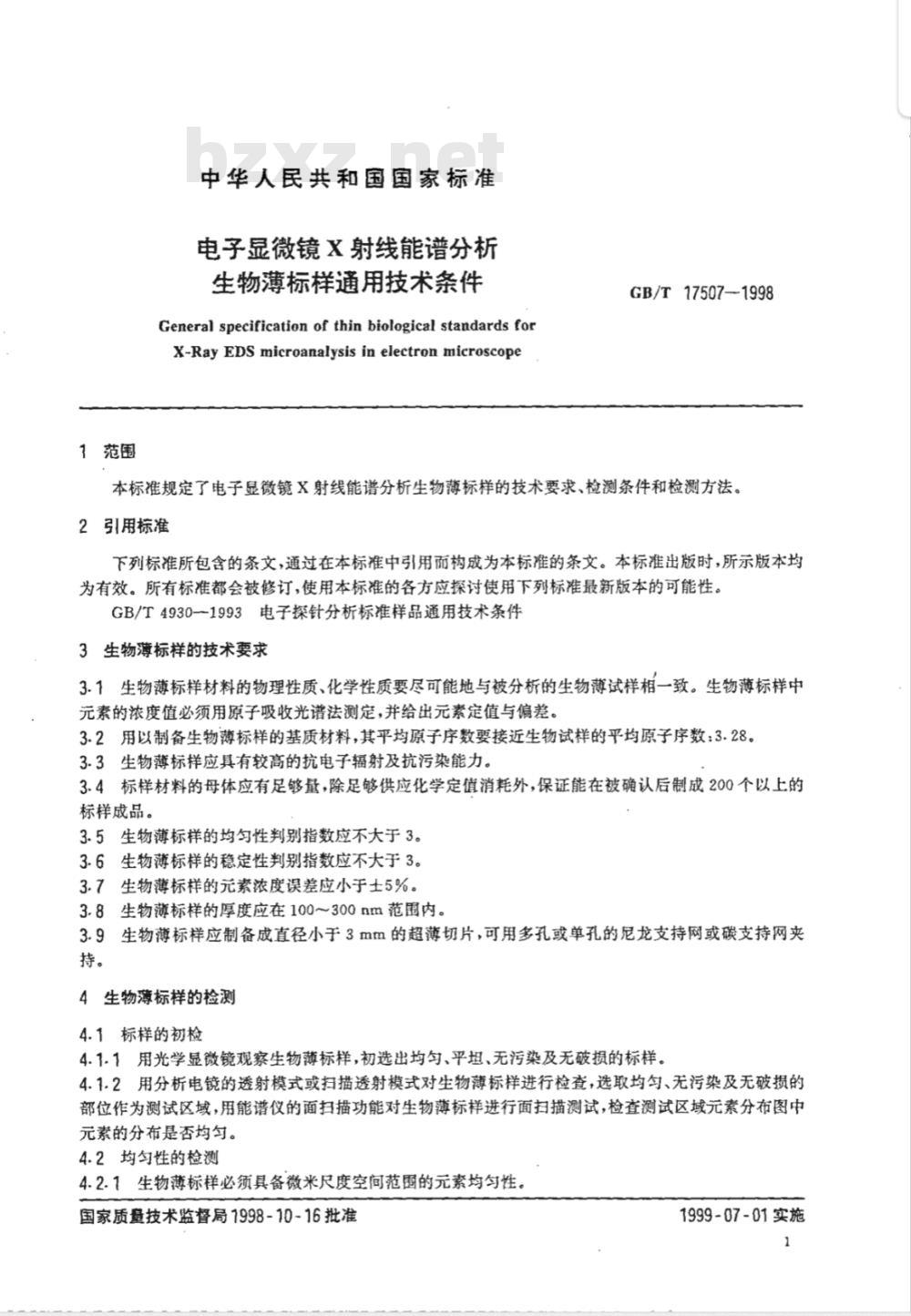

中华人民共和国国家标准
电子显微镜X射线能谱分析
生物薄标样通用技术条件
General specification of thin biological standards fonX-RayEDS microanalysis inelectronmicroscopeGB/T17507-1998
本标准规定了电子显微镜X射线能谱分析生物薄标样的技术要求、检测条件和检测方法。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T4930-1993电子探针分析标准样品通用技术条件3生物薄标样的技术要求
3.1生物薄标样材料的物理性质、化学性质要尽可能地与被分析的生物薄试样相一致。生物薄标样中元素的浓度值必须用原子吸收光谱法测定，并给出元素定值与偏差。3.2用以制备生物薄标样的基质材料，其平均原子序数要接近生物试样的平均原子序数：3.28。3.3生物薄标样应具有较高的抗电子辐射及抗污染能力。3.4标样材料的母体应有足够量，除足够供应化学定值消耗外，保证能在被确认后制成200个以上的标样成品。
3.5生物薄标样的均匀性判别指数应不大于3。3.6生物薄标样的稳定性判别指数应不大于3。3.7生物薄标样的元素浓度误差应小于士5%。3.8生物薄标样的厚度应在100～300nm范围内。3.9生物薄标样应制备成直径小于3mm的超薄切片，可用多孔或单孔的尼龙支持网或碳支持网夹持。
4生物薄标样的检测
4.1标样的初检
4.1.1用光学显微镜观察生物薄标样，初选出均匀、平坦、无污染及无破损的标样。4.1.2用分析电镜的透射模式或扫描透射模式对生物薄标样进行检查，选取均匀、无污染及无破损的部位作为测试区域，用能谱仪的面扫描功能对生物薄标样进行面扫描测试，检查测试区域元素分布图中元素的分布是否均匀。
4.2均匀性的检测
4.2.1生物薄标样必须具备微米尺度空间范围的元素均匀性。国家质量技术监督局1998-10-16批准1999-07-01实施www.bzxz.net
GB/T17507-1998

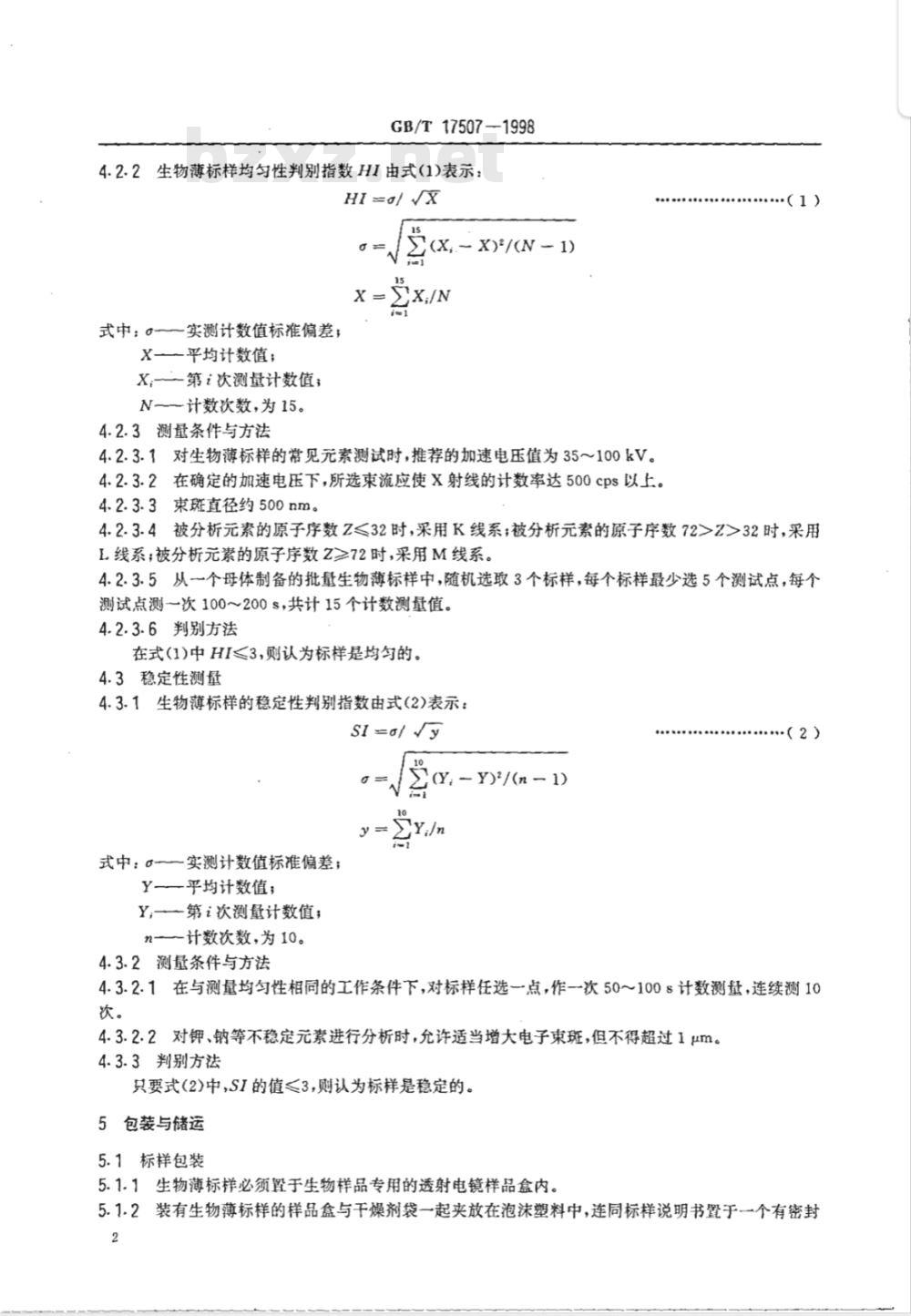

4.2.2生物薄标样均匀性判别指数HI由式(1)表示：HIaVX
—X)°/(N-1)
式中：-实测计数值标准偏差；
X平均计数值；
X,第i次测量计数值；
N计数次数，为15。
4.2.3测量条件与方法
4.2.3.1对生物薄标样的常见元素测试时，推荐的加速电压值为35～100kV。4.2.3.2在确定的加速电压下，所选束流应使X射线的计数率达500cps以上。4.2.3.3束斑直径约500nm。
（1）
4.2.3.4被分析元素的原子序数Z≤32时，采用K线系；被分析元素的原子序数72>2>32时，采用L线系；被分析元素的原子序数Z≥72时，采用M线系。4.2.3.5从一个母体制备的批量生物薄标样中，随机选取3个标样，每个标样最少选5个测试点，每个测试点测一次100～200s，共计15个计数测量值。4.2.3.6判别方法
在式(1)中HI≤3,则认为标样是均匀的。4.3稳定性测量
4.3.1生物薄标样的稳定性判别指数由式(2)表示：SI=afVy
式中：a-一实测计数值标准偏差；Y-—平均计数值；
Y,——第i次测量计数值；
一计数次数，为10。
4.3.2测量条件与方法
Y)2/(n- 1)
·（2)
4.3.2.1在与测量均匀性相同的工作条件下，对标样任选一点，作一次50～100s计数测量，连续测10次。
4.3.2.2对钾、钠等不稳定元素进行分析时，允许适当增大电子束斑，但不得超过1μm。4.3.3判别方法
只要式(2)中，SI的值≤3，则认为标样是稳定的。5包装与储运
5.1标样包装
5.1.1生物薄标样必须置于生物样品专用的透射电镜样品盒内。5.1.2装有生物薄标样的样品盒与干燥剂袋一起夹放在泡沫塑料中，连同标样说明书置于一个有密封2
盖的透明塑料盒中。
GB/T17507-1998
5.1.3装有标样的塑料盒，应装在干燥、防潮、防尘和防霉的箱中，箱中应有装箱单。5.1.4装箱单、包装盒、包装箱的外表，应注明标样的名称、标准号、数量、包装者、生产日期及检验印章等。
5.2运输
包装成箱的标样，应在避免雨雪直接淋袭的条件下运送。5.3保管
5.3.1包装成箱的生物薄标样应妥善保存于干燥器中。5.3.2生物薄标样使用期限为两年。报告编号：
送样单位：
送样日期：
标样内容：
测定项目：
送样人姓名：
测量条件：
仪器型号：
仪器条件：
加速电压：
束斑直径：
检测结果：
标样编号：
标样化学成分：
初检结果：
均匀度HI：
稳定度HI：
标样浓度：
分析单位(公章)
审核人姓名：
GB/T175071998
附泉A
(标准的附录）
电子显微镜X射线能谱分析生物薄标样检测报告分析人姓名：
分析日期：
报告书共页
年月日
版权专有不得翻印
书号：155066：1-15519
定价：
标目364--61
