【国家标准(GB)】 覆盖奥氏体不锈钢用绝热材料规范

GB/T17393--1998

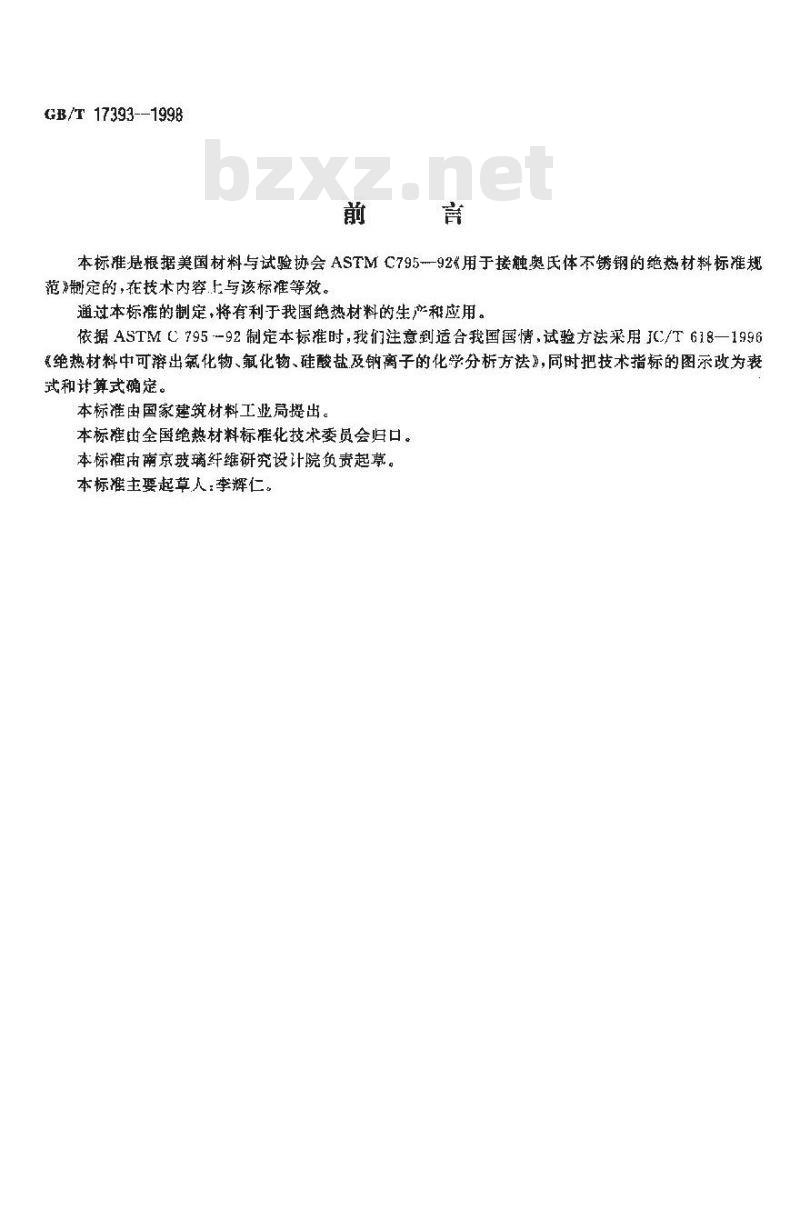

本标雅是根据美国材料与试验协会ASTMC795--92《用于接触奥氏体不锈钢的绝热材料标准规范制定的，在技术内容上与该标准等效。通试本标催的制是，将有利于我国绝热材料的生产程做用。依据ASTMC795-92制定本标准时，我们注意到适合我国国情，试验方法采用JC/T618—1996&绝热材料中可溶出氟化物、氟化物、硅酸盐及钠离子的化学分析方法》，同时把技术指标的图示改为表武和计算式确定。
本标准由国家建筑材料工业局提出。本标推由全国绝热材料标准化技术委员会归口。本标推由南京玻璃纤维研究设计院负责起。本标谁主要起草人：李辉仁。
1范围

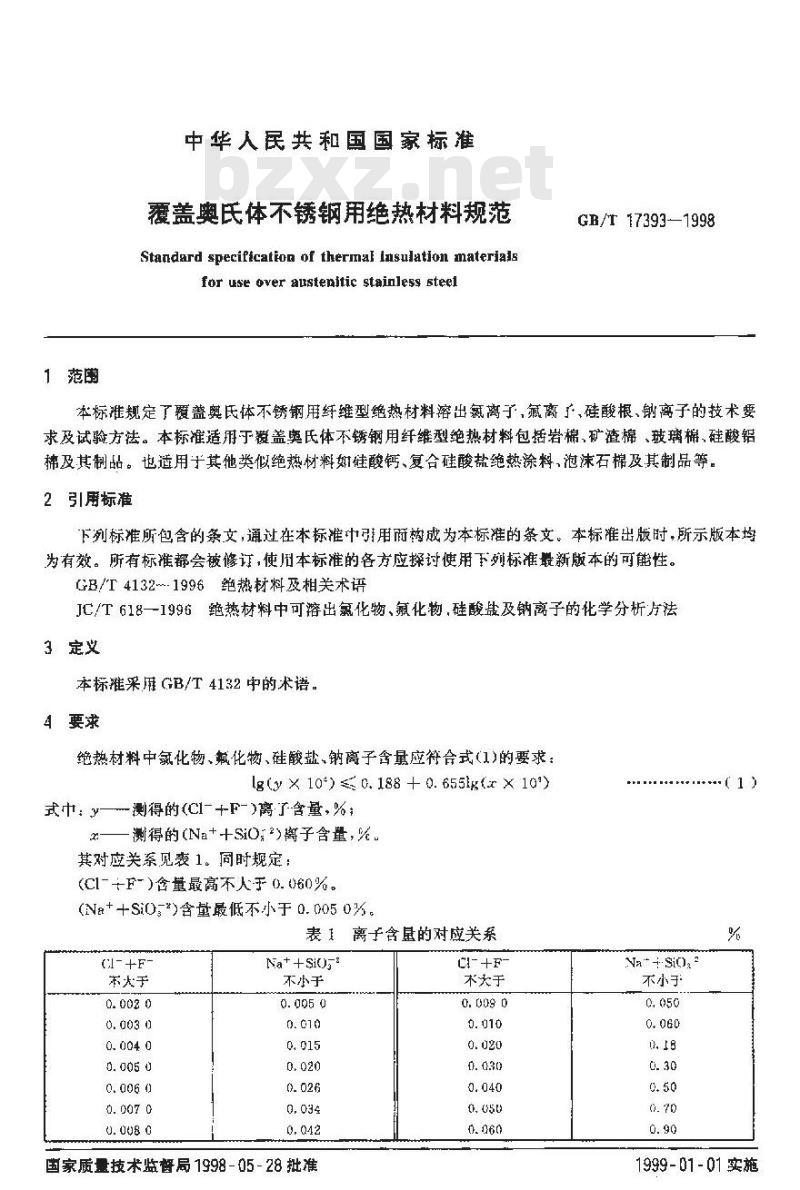

中华人民共和国国家标准
覆盖奥氏体不锈钢用绝热材料规范Standard specification of thermal lasulation materialsfor use over austenitic stainless steelGB/T17393-1998
本标准规定了覆盖奥氏体不锈钢用纤维型绝热材料溶出氟离子，氟离了，硅酸根、钢离子的技术要求及试验方法。本标准适用于覆盖奥氏体不锈钢用纤维型绝热材料包括岩棉，矿渣棉、玻璃棉，硅酸铝棉及其制品。也适用干其他类似绝热材料妞硅酸钙、复合硅酸盐绝热涂料，泡沫石棉及其制品等。2引用标准
下列标准所包含的条文，通过在本标准计用面构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准新版本的可能性。GB/T4132~-1996绝热材料及相关术语JC/T618—1996绝热材料中可溶出氯化物、氟化物，硅酸及钠离子的化学分析片法3定义
本标准采用GB/T 4132中的术语。4要求
绝热材料中氯化物、氟化物、硅酸盐，钠离子含量应符合式（1）的要求：Ig(y × 10*) ≤ 0. 188 + 0. 6551gtx × 10)式中：y—测得的(CI-+F-)离了含量，%；一测得的(Na+十SiO;‘)离子含量，%其对应关系见表1。同时规定：
(CI-F-)含量最高不人于 0. 060%。(Na++Si0-\)含量最低不小于 0. 005 0岁。表1离子含的对应关系
不大于
Na++SiO
不小于
国家质量技术监督局1998-05-28批准CI-+F
术大于
Na*- Sio, ?
不小于bzxZ.net
1999-01-01实施

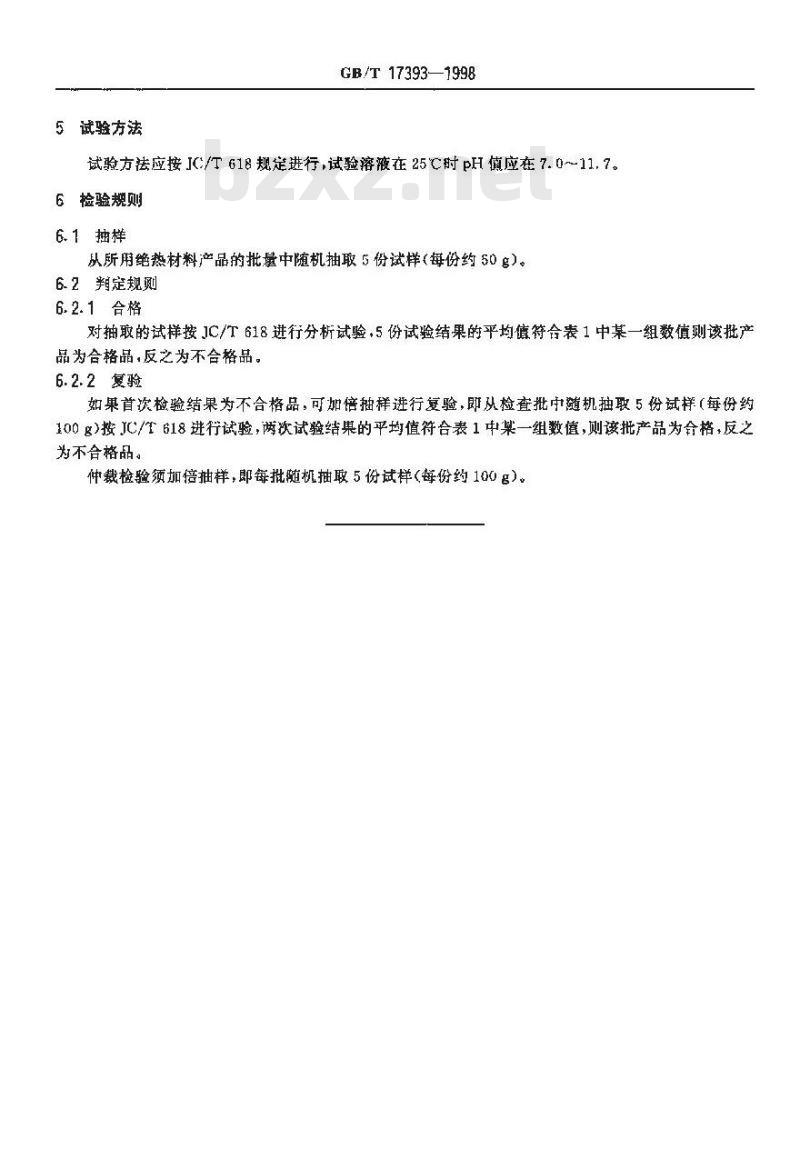

5试验方法
GB/T17393—1998
试验方法应按 JC/T 618 规定进行,试验溶液在 25C时 pH 值应在 7. 0~11. 7。6检验规则
6.1抽样
从所用绝热材料产品的批量中随机抽取5份试样（每份约50g）。6.2判定规则
6.2.1合格
对抽取的试样接JC/T618进行分析试验，5份试验结果的平均值符合表1中某一组数值则该批产品为合格品，反之为不合格品。6.2.2复验
如果首次检验结果为不合格品，可加倍抽样进行复验，即从检查批中髓机抽取5份试样（每份约100g)按JC/T618进行试验，两次试验结果的平均值符合表1中某一组数值，则该批产品为合格，反之为不合格品。
仲裁检验须加倍抽样，即每批随机抽5份试样（每份约100g）。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
